2003 配管経路Excel化変換

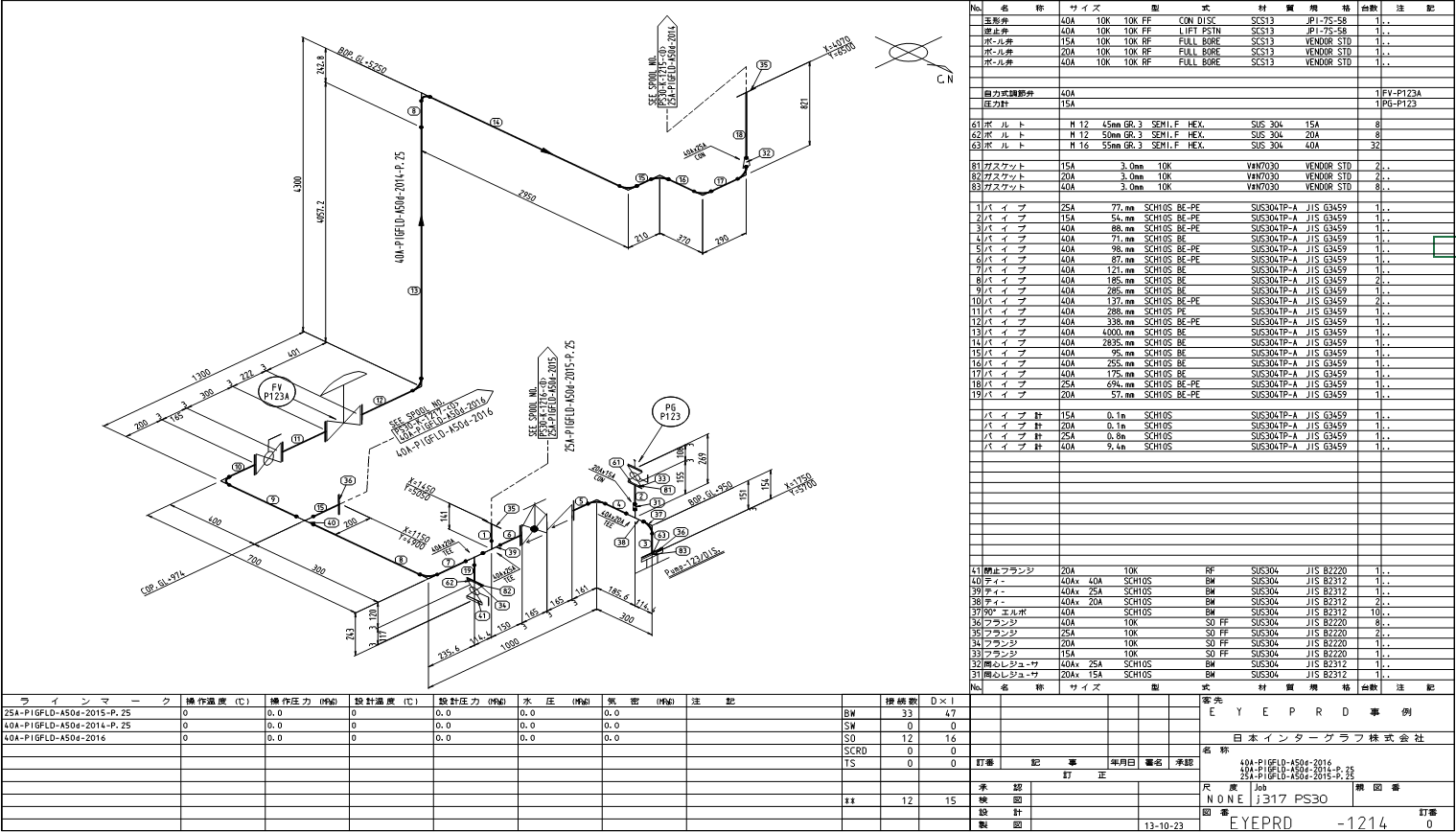

ＥＹＥＰＲＤ　計算出力表事例

APRTDP.xls というファイルの各『流体記号‑No.』シートに、以下のような様式で自動出力されます。

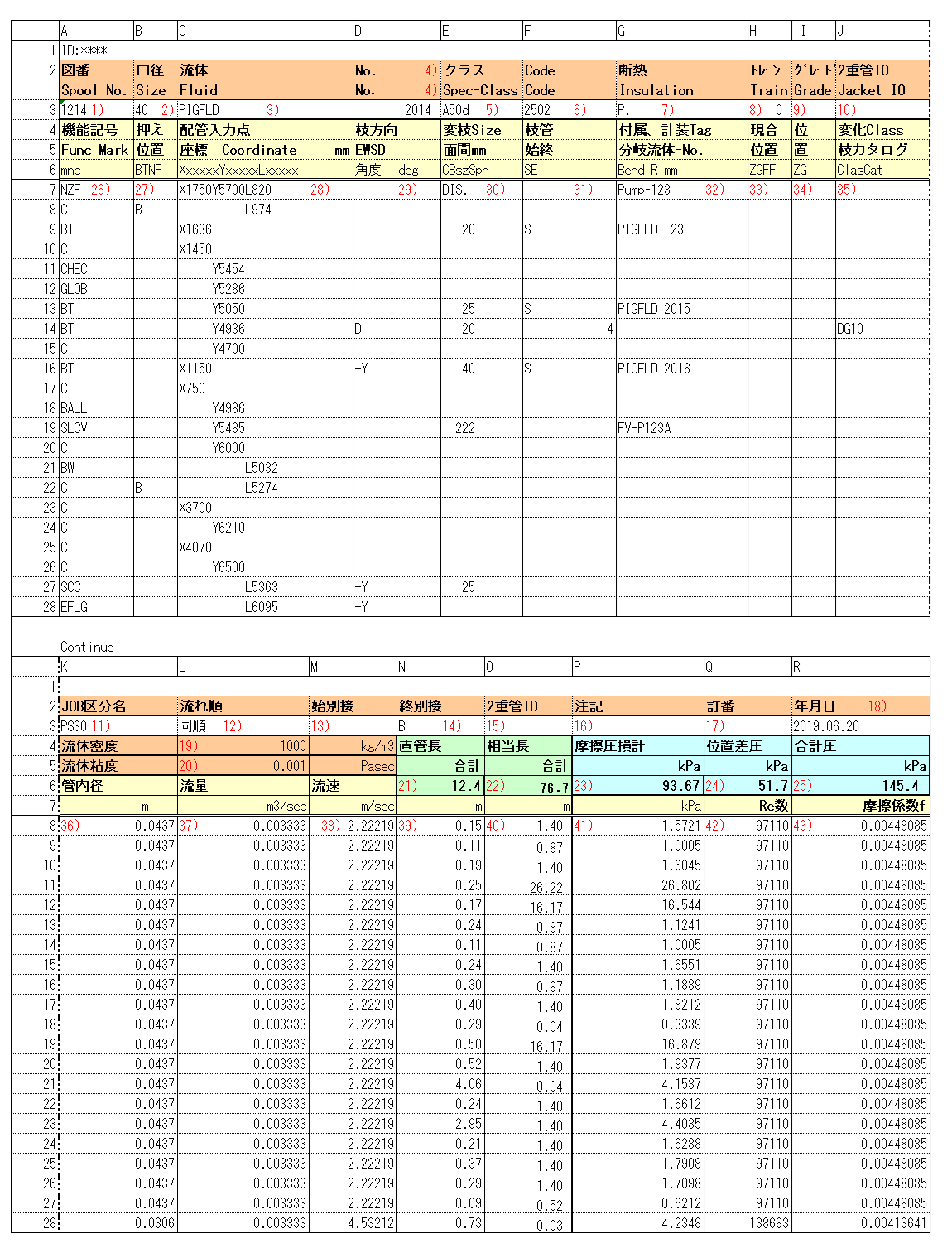

計算出力表事例

ＥＹＥＰＲＤ　計算出力表の説明

項目説明

圧損計算を行うために、必ず設定しておくべき基本項目：項目No.が黄色

自動出力される項目：項目No.が水色


項目
No.		 項目名 Item Name 説明（計算式）：
空白はCSV Dataをそのまま表示
1 図番 Spool No. 配管スプール図番の連番部 数字 4
2 口径 Nominal Size 配管の呼び径
3 流体 Fluid 流体記号 半角 3
4 ラインNo. Line No. ラインNo.は数字の1と設定されても001のように最低3桁で表示されます。
（Main Lineなので常に正のNo.）		 001〜32700
5 クラス Spec Class スペッククラス記号　Spec-Class name 半角 6
6 Code Code スペッククラスCode　Spec-Class code 11〜29999
7 断熱 Insulation 断熱記号　Insulation class mark 半角 6
8 トレーン No. Train No. このトレーンNo.は0と設定すると0が表示されます。 0〜29999
9 Gr Grade グレード区分 半角 2
10 2重管IO Jacket pipe IO In:Core:1　Out:Jacket:2 半角 3
11 JOB区分記号 Job division Job区分記号 半角 6
12 流れ順 Flow serial No. 同順のみ（逆順は不可）
13 始別接 Start Connection 始点: S　終点: E　直進別図接続：B 半角 1
14 終別接 End Connection 始点: S　終点: E　直進別図接続：B 半角 1
15 2重管ID Jacket pipe ID 内管と外管が同一の数字
16 注記 Remarks
17 訂番 Revision No. 改定番号
18 年月日 YYYY/MM/DD システム日付を表示
19 流体密度
kg/m3		 Fluid density User入力項目（Default:1000を表示）
20 流体粘度 Pa･sec Fluid Viscositu User入力項目（Default:0.001を表示）
21 直管長合計 m Straight pipe total SUM(N8:N28)
22 相当長合計 m Corresponding length total SUM(O8:O28)
23 摩擦圧損計 kPa Pessure loss total SUM(P8:P28)
24 位置差圧 kPa Delta level pressure 5275/1000*$L$4*9.8/1000
25 合計圧 kPa Grand total pressure P6+Q6 (圧力単位は「プラント属性での圧力単位設定」とは関係なくKpaで統一)
26 機能シンボル Functional Mark

一覧は０８－０１－ｘ－ｙ 参照のこと


    例)

  • NZF：Flanged nozzle
  • C：Curve
  • BT：Branch by Tee
  • SCC：Size change concentric
  • GATE：Gate valve
  • CHEC：Check valve
  • BALL：Ball Valve
  • EFLG：End by companion flange
  • BW：straight connecting by butt welding
27 押え位置 Positioning point B:BOP　C:COP　T:TOP
28 配管入力点 mm Piping put point

Plant位置の絶対座標

X、Y、L（:高さ）方向に変化するところのみ表記
29 枝方向 deg Branching direction

分岐配管の方向（流れ方向右ねじ廻り角度）

水平配管：上向きが0.0　垂直配管：北方向が0.0

Plant軸方向は N→+Y, S→-Y, E→+X, W→-X に値を変更して表示

 半角 2
30 変枝サイズ Change or Branch Size 流れ方向に変化 or 分岐する呼びSize（呼称はなし） 半角 4
31 枝管始終 Branch Start or End Start:S　End:E
32 付属、計装Tag
または
分岐流体-No.		 Accessory,Instrument Tag
or
Branching line fluid Mark-No.

Tag No.

流体記号

Line No.

 半角
半角		 12
6
-32700〜32700
33 現合位置 Field fit position 手前: Z　後ろ：G　Field:F　Field Fit:FF の組み合わせ 半角 4
34 位置 Position 変化Spec Classの位置　手前: Z　後ろ：G 半角 1
35 変化クラス
または
枝カタログ		 Changing Spec-Class
or
Branching style catalog mark

変化するSpec Classの記号　
または

分岐するStyle カタログの記号

 半角
半角		 6
4
36 管内径 mm Inside diameter
mm		 現状は管外径の一律90％としています。
37 流量 m3/sec Flow mass 配管モデルに設定する流量の単位は l/min
38 流速 m/sec Flow velocity IF(L8=0,1.5,L8/(3.1416/4*K8^2))
39 直管長 Straight pipe length SQRT((1750-1750)^2+(5700-5700)^2+(820-974)^2)/1000
40 相当長 Corresponding length xxxxx*K8（xxxxx:"AFLENR"シートの相当管長/管内径の値により変化）
41 摩擦圧損 Friction press loss (2*R8*$L$4*M8^2/K8*(N8+O8))/1000
42 Re数 Re No. K8*M8*$L$4/$L$5
43 摩擦係数f Friction coefficient IF(Q8<3000,16/Q8,IF(100000<Q8,0.0008+(0.0552/(Q8^0.237)),0.0791/(Q8^0.25)))

相当管長定義テーブル AFLENR (Piping Pressure Loss Equivalence Length:Le)

本システムが参照する項目は、MNC、Rad/Di、一般弁　主要構造、前後角　を参照し、Le/Di　を決定し、管内径を掛けて、相当管長を決定します。

参考

  • このTableはUser様で追加、変更可能です。

出典一覧

項目 説明 備考
消防法消防法施行規則（昭和36年自治省令第６号）STPG Sch40 BW 50A, 100A / SGP ねじ込み　25A　の3種の最大値
消防法BW消防法施行規則（昭和36年自治省令第６号）STPG Sch40 BW 50A, 100A　の2種の最大値
TERALTERAL 参考資料 製品カタログ100A　Base
AHofFASHRAE Handbook of Fandamentals(1972)
NKS_HSK日本工業出版　配管設計講座　第2章　配管の基本設計
KSHJDオーム社　建築設備配管の実務読本
HEDBヘイシン　ENGINEERS　Data　Book管・継手類の相当長さ（管径dの倍数）
KAESERKAESER KOMPRESSOREN Co.,Ltd.パイプ相当長さの計算　DN100 Base
TOMOE巴バルブ　バタフライバルブ性能評定による付帯条件　100A　Base
MY-VST三吉バルブ　V型ストレーナ

曲がり継手

No. 機能
記号
MNC		 名称 品目
Code
IBMC		 品目名称
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲率半径/
管内径
Rad/Di		 曲がり
前後角
or
分岐角
Deg		 その他
注記		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 C915 91.5°曲り接続 3250 91.5°エルボ 1.5 92 BW Base 13 AHofF 2019/4 AD
2 WUC ユニオンC-異径 3093 ユニオンＣ形 0.5 90 40 NKS_HSK 2019/4 AD
3 WUCS ユニオンC-同径 3093 ユニオンＣ形 0.5 90 30 NKS_HSK 2019/4 AD
4 WUSR ユニオンC-同径反転 3093 ユニオンＣ形 0.5 90 30 NKS_HSK 2019/4 AD
5 90IS 入短エルボ接続 3234 給水栓エルボ 0.75 90 32 消防法 2019/4 RV
6 90OS 出短エルボ接続 3234 給水栓エルボ 0.75 90 32 消防法 2019/4 RV
7 90LS 90°小曲接続 3235 90°Sエルボ 1 90 18 消防法BW 2019/4 RV
8 45LS 45°小曲接続 3195 45°Ｓエルボ 1 45 BW Base 6 消防法BW 2019/4 RV
9 C 曲り接続 3230 90ﾟエルボ 1.5 90 SCR Base 32 消防法 2019/4 RV
10 C 曲り接続 3224 60°ベンド 1.5 60 BW Base 8 AHofF 2019/4 AD
11 C 曲り接続 3190 45°エルボ 1.5 45 SCR Base 16 消防法 2019/4 RV
12 C 曲り接続 3190 30°ベンド 1.5 30 BW Base 4 AHofF 2019/4 AD
13 C 曲り接続 3180 22.5°ベンド 1.5 23 BW Base 3 AHofF 2019/4 AD
14 90NS N付90ﾟSエルボ接続 3239 N付90ﾟSエルボ 1 90 BW Base 18 消防法BW 2019/4 AD
15 90NL N付90ﾟエルボ接続 3238 N付90ﾟエルボ 1.5 90 BW Base 12 消防法BW 2019/4 AD
16 90LL 90゜大曲接続 3262 90°大曲りエルボ 2 90 10 AHofF 2019/4 RV
17 CLR 大曲ベンド接続 3260 90°ノーマルベンド 3 90 8 AHofF 2019/4 AD
18 CLR 大曲ベンド接続 3224 60°ベンド 2 60 6 AHofF 2019/4 AD
19 CLR 大曲ベンド接続 3228 45゜2.0Rベンド 2 45 5 AHofF 2019/4 AD
20 CLR 大曲ベンド接続 3190 30°ベンド 2 30 3 AHofF 2019/4 AD
21 CLR 大曲ベンド接続 3180 22.5°ベンド 2 23 2.5 AHofF 2019/4 AD
22 C885 88.5°曲り接続 3240 88.5°エルボ 1.5 90 BW Base 14 AHofF 2019/4 AD
23 BEND パイプ曲げ 3151 切合せ曲げ 0.1 90 65 AHofF 2019/4 RV
24 BEND パイプ曲げ 3151 切合せ曲げ 0.1 60 42 AHofF 2019/4 RV
25 BEND パイプ曲げ 3151 切合せ曲げ 0.1 45 33 AHofF 2019/4 RV
26 BEND パイプ曲げ 3150 パイプ曲げ 1 90 17 AHofF 2019/4 RV
27 BEND パイプ曲げ 3150 パイプ曲げ 2 90 10 AHofF 2019/4 RV
28 BEND パイプ曲げ 3150 パイプ曲げ 3 90 8 AHofF 2019/4 RV
29 BEND パイプ曲げ 3150 パイプ曲げ 4 90 6 AHofF
30 BEND パイプ曲げ 3150 パイプ曲げ 5 90 5.5 AHofF
31 BEND パイプ曲げ 3150 パイプ曲げ 6 90 5 AHofF
32 BEND パイプ曲げ 3150 パイプ曲げ 7 90 4.5 AHofF
33 BEND パイプ曲げ 3150 パイプ曲げ 8 90 4 AHofF
34 BEND パイプ曲げ 3150 パイプ曲げ 1 45 8.5 AHofF 2019/4 RV
35 90EM オスエルボ接続 3245 90°おすエルボ 0.5 90 30 AHofF 2019/4 AD
36 90EF メスエルボ接続 3247 90°めすエルボ 0.5 90 30 AHofF 2019/4 AD

口径変化継手

参考

  • 閉止機能のものについては、流動しない機能なので、定義しない。
No. 機能
記号
MNC		 名称 品目
Code
IBMC		 品目名称
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲率半径/
管内径
Rad/Di		 曲がり
前後角
or
分岐角
Deg		 その他
注記		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 BUS ブッシング接続 3030 ブッシング 0 25 NKS_HSK 2019/4 AD
2 SCN 独立径違いニップル 3046 径違いニップル 0 7 NKS_HSK 2019/4 AD
3 SCSN 異径ニップル接続 3047 同心異径ニップル 0 7 NKS_HSK 2019/4 AD
4 SCUN 径違ユニオン接続 3073 径違いユニオン 0 12 NKS_HSK 2019/4 AD
5 SCNS 異径ニップルS接続 3082 異径ニップルＳ 0 7 NKS_HSK 2019/4 AD
6 SCNE 異径ニップルE接続 3083 異径ニップルＥ 0 7 NKS_HSK 2019/4 AD
7 SCNA 異径ニップルA接続 3084 異径ニップルＡ 0 7 NKS_HSK 2019/4 AD
8 SCNA 異径ニップルA接続 3084 異径ニップルＡ 0 7 NKS_HSK 2019/4 AD
9 SCNB 異径ニップルB接続 3085 異径ニップルＢ 0 7 NKS_HSK 2019/4 AD
10 SCNB 異径ニップルB接続 3085 異径ニップルＢ 0 7 NKS_HSK 2019/4 AD
11 WUB ユニオンB-異径 3093 ユニオンＣ形 0 7 NKS_HSK 2019/4 AD
12 WUC ユニオンC-異径 3093 ユニオンＣ形 0 7 NKS_HSK 2019/4 AD
13 SCC 同心サイズ変化 3096 同心レジューサ 0 12 NKS_HSK 2019/4 AD
14 SCE 偏心サイズ変化 3098 偏心レジューサ 0 19 NKS_HSK 2019/4 AD
15 BNA BN-A接続 3108 BN-A 0 7 NKS_HSK 2019/4 AD
16 SCPC 径違ポートコネクタ接続 3114 径違ポートコネクタ 0 7 NKS_HSK 2019/4 AD
17 SCWF 同心WNフランジ変化 3120 フランジ 0 30 NKS_HSK 2019/4 AD
18 SEN 偏心異径ニップル 3139 偏心異径ニップル 0 7 NKS_HSK 2019/4 AD
19 CHNI 径違い六角ニップル接続 3141 径違い六角ニップル 0 7 NKS_HSK 2019/4 AD
20 SBOS 直進ボス接続 3360 ボス 0 7 NKS_HSK 2019/4 AD
21 SCAP キャップ口径変化 3410 キャップ 0 25 NKS_HSK 2019/4 AD
22 SCFL 同心フランジ変化 3426 同心異径フランジ 0 30 NKS_HSK 2019/4 AD
23 SEFL 偏心フランジ変化 3428 偏心異径フランジ 0 35 NKS_HSK 2019/4 AD

一体分岐継手

No. 機能
記号
MNC		 名称 品目
Code
IBMC		 品目名称
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲率半径/
管内径
Rad/Di		 曲がり
前後角
or
分岐角
Deg		 その他
注記		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 FRAT ラテラル前向分岐 3305 ラテラル 90 60 NKS_HSK 2019/4
2 LATE ラテラル分岐 3305 ラテラル 90 90 NKS_HSK 2019/4 RV
3 B45Y 45°Y分岐 3306 45°Ｙ 45 14 NKS_HSK 2019/4 AD
4 B4FY 45°Y前向分岐 3306 45°Ｙ 45 43 NKS_HSK 2019/4 AD
5 B6FY 60°Y前向分岐 3308 60°Ｙ 60 40 NKS_HSK 2019/4 AD
6 B60Y 60°Y分岐 3308 60°Ｙ 60 18 NKS_HSK 2019/4 AD
7 BSBT 枝短ティー分岐 3313 枝短ティー 90 20 KAESER 2019/4 AD
8 BSLT 両短ティー分岐 3314 両短ティー 90 20 KAESER 2019/4 AD
9 BST ショートティー分岐 3316 ショートティー 90 20 KAESER 2019/4 AD
10 BT ティー分岐 3320 ティー 0 20 KAESER 2019/4
11 CBT 分岐Ｔ曲り 3320 ティー 90 90 HEDB 2019/4 RV
12 CTB T分岐曲り 3320 ティー 90 60 HEDB 2019/4 RV
13 LNT T分岐曲り 3327 ローネックティー 90 20 KAESER 2019/4 AD
14 CLTB 分岐Ｔ曲り 3327 ローネックティー 90 20 KAESER 2019/4 AD
15 CBLT ティー分岐 3327 ローネックティー 0 20 KAESER 2019/4 AD
16 88BT 88.5°ティ－分岐 3295 88.5°ティー 0 20 KAESER 2019/4 AD
17 8LNT 88.5°ティ－分岐 3296 88.5°L.N.T 0 20 KAESER 2019/4 AD
18 MRTB オスランティーCTB 3331 おすランティ－ 90 60 HEDB 2019/4 AD
19 MRBT オスランティーCBT 3331 おすランティ－ 90 90 HEDB 2019/4 AD
20 RTM オスランティー分岐 3331 おすランティ－ 0 20 KAESER 2019/4 AD
21 FRTB メスランティーCTB 3332 めすランティ－ 90 60 HEDB 2019/4 AD
22 FRBT メスランティーCBT 3332 めすランティ－ 90 90 HEDB 2019/4 AD
23 RTF メスランティー分岐 3332 めすランティ－ 0 20 KAESER 2019/4 AD
24 MBTB オスブランチティーCTB 3333 おすブランチティ－ 90 60 HEDB 2019/4 AD
25 MBBT オスブランチティーCBT 3333 おすブランチティ－ 90 90 HEDB 2019/4 AD
26 BTM オスブランチティー分岐 3333 おすブランチティ－ 0 20 KAESER 2019/4 AD
27 FBTB メスブランチティーCTB 3334 めすブランチティ－ 90 60 HEDB 2019/4 AD
28 FBBT メスブランチティーCBT 3334 めすブランチティ－ 90 90 HEDB 2019/4 AD
29 BTF メスブランチティー分岐 3334 めすブランチティ－ 0 20 KAESER 2019/4 AD
30 BCYL 円筒補強分岐 3336 円筒補強分岐 90 20 KAESER 2019/4 AD
31 BDST ステー付分岐 3338 ステー付分岐 90 20 KAESER 2019/4 AD
32 BDW 直付分岐 3341 直付分岐 90 20 KAESER 2019/4 AD
33 BPAD 補強版付分岐 3342 補強板付分岐 90 20 KAESER 2019/4 AD
34 45DC 曲り部直付分岐 3347 曲り部直付分岐 90 7 KAESER 2019/4 AD
35 B90Y 90°Y分岐 3351 90°Ｙ 90 20 HEDB 2019/4 AD
36 B9LY 90°大曲Y分岐 3351 90°Ｙ 90 16 NKS_HSK 2019/4 AD
37 C90Y 90°振分けY分岐 3352 90°（振分け）Ｙ 45 43 KAESER 2019/4 AD
38 BEO 絞り出し分岐 3380 絞り出し分岐 90 20 KAESER 2019/4 AD
39 BC クロス分岐 3390 クロス 0 20 KAESER 2019/4 AD
40 CBC 分岐クロス曲り 3390 クロス 90 90 HEDB 2019/4 AD
41 CCB クロス分岐曲り 3390 クロス 90 60 HEDB 2019/4 AD

同径直進接続

参考

  • 閉止機能のものについては、流動しない機能なので定義しない。
  • ニップル、パイプニップル、フランジ切込み(FLGS)、クランプ関係は、圧損についてパイプと同等として定義しない。
  • 注記のTE急縮拡3/4の意味は　これら温度計用の分岐コネクションで温度計ウェルが挿入されるので、流路面積が3/4に急拡大→縮小された相当管長としています。
No. 機能
記号
MNC		 名称 品目
Code
IBMC		 品目名称
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲率半径/
管内径
Rad/Di		 曲がり
前後角
or
分岐角
Deg		 その他
注記		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 DSP 二つ割り管 3009 二つ割り管 0 6 TERAL 2019/4 AD
2 SOC 同径ソケット接続 3011 同径ソケット 0 6 TERAL 2019/4 AD
3 CORG 継輪接続 3015 継輪　 0 6 TERAL 2019/4 AD
4 WS 溶着ソケット 3019 溶着ソケット 0 6 TERAL 2019/4 AD
5 DWS 溶接ソケット 3023 溶接ソケット 0 6 TERAL 2019/4 AD
6 KS 給水栓ソケット接続 3026 給水栓ソケット 0 6 TERAL 2019/4 AD
7 KSR 反転給水栓ソケット接続 3026 給水栓ソケット 0 6 TERAL 2019/4 AD
8 VS バルブソケット接続 3027 バルブソケット 0 6 TERAL 2019/4 AD
9 VSR 反転バルブソケット接続 3027 バルブソケット 0 6 TERAL 2019/4 AD
10 FLA フランジアダプタ接続 3055 フランジアダプタ 0 6 TERAL 2019/4 AD
11 FLAR 反転フランジアダプタ接続 3055 フランジアダプタ 0 6 TERAL 2019/4 AD
12 UNI ユニオン接続 3060 ユニオン 0 6 TERAL 2019/4 RV
13 SP1 短管1号接続 3065 短管1号 0 6 TERAL 2019/4 AD
14 BHUN バルクヘッドユニオン接続 3074 バルクヘッドユニオン 0 6 TERAL 2019/4 AD
15 WUBS ユニオンB-同径 3092 ユニオンＢ形 0 6 TERAL 2019/4 AD
16 WUBR ユニオンB-同径反転 3092 ユニオンＢ形 0 6 TERAL 2019/4 AD
17 WUCS ユニオンC-同径 3093 ユニオンＣ形 0 6 TERAL 2019/4 AD
18 WUSR ユニオンC-同径反転 3093 ユニオンＣ形 0 6 TERAL 2019/4 AD
19 MCON オスコネクタ接続 3102 おすコネクタ 0 6 TERAL 2019/4 AD
20 FCON メスコネクタ接続 3103 めすコネクタ 0 6 TERAL 2019/4 AD
21 COU 同径カップリング接続 3111 同径カップリング 0 6 TERAL 2019/4 RV
22 PCON ポートコネクタ接続 3113 ポートコネクタ 0 6 TERAL 2019/4 AD
23 HCOU ハーフカップリング接続 3115 ハーフカップリング 0 6 TERAL 2019/4 AD
24 U1MS 片オスネジユニオン接続 3545 ユニオンU5 0 6 TERAL 2019/4 AD
25 U2MS 両オスネジユニオン接続 3546 ユニオンU6 0 6 TERAL 2019/4 AD
26 MRSP おすアダプタ 3393 おすアダプタ 0 6 TERAL 2019/4 AD
27 FRSP めすアダプタ 3394 めすアダプタ 0 6 TERAL 2019/4 AD

分岐コネクト接続

No. 機能
記号
MNC		 名称 品目
Code
IBMC		 品目名称
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲率半径/
管内径
Rad/Di		 曲がり
前後角
or
分岐角
Deg		 その他
注記		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 45BF 前向45°ボス分岐 3311 45°分岐ボス 0 45Yの半分 21 NKS_HSK 2019/4 AD
2 45BB 後向45°ボス分岐 3311 45°分岐ボス 0 45Yの半分 7 NKS_HSK 2019/4 AD
3 45BC 曲り部45°ボス 3311 45°分岐ボス 0 急縮拡3/4 24 NKS_HSK 2019/4 AD
4 45OF 前向き45°O.let 3311 45°分岐ボス 0 45Yの半分 21 NKS_HSK 2019/4 RV
5 45OB 後向き45°O.let 3311 45°分岐ボス 0 45Yの半分 7 NKS_HSK 2019/4 RV
6 45OC 曲り部45°O.let 3311 45°分岐ボス 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
7 BBOS ボス分岐 3360 ボス 0 直進Tの1/2 10 KAESER 2019/4 AD
8 EBOS 分岐側ボス 3360 ボス 0 急拡1/4 20 NKS_HSK 2019/4 AD
9 EBSE 分岐側ボス 3360 ボス 0 急拡1/4 20 NKS_HSK 2019/4 AD
10 BNB BN-B分岐 3368 BN-B 0 直進Tの1/2 10 KAESER 2019/4 AD
11 BSTA ボス(T)分岐 3363 ボス(T) 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
12 EBST 分岐側ボス(T) 3363 ボス(T) 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
13 45TF 前向45°ボス(T) 3366 45°ボス(T) 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
14 45TB 後向45°ボス(T) 3366 45°ボス(T) 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
15 BSTC 曲り部ボス(T) 3366 45°ボス(T) 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
16 BOL アウトレット分岐 3370 アウトレット 0 直進Tの1/2 10 KAESER 2019/4 AD
17 EBOL 分岐側アウトレット 3370 アウトレット 0 直進Tの1/2 10 KAESER 2019/4 AD
18 60TF 前向60°ボス(T) 3372 60°ボス(T) 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
19 60TB 後向60°ボス(T) 3372 60°ボス(T) 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
20 BLOL ロングOLET分岐 3385 LONG O-LET 0 直進Tの1/2 10 KAESER 2019/4 AD
21 BPBS パッドボス分岐 3386 LONG O-LET-L 0 直進Tの1/2 10 KAESER 2019/4 AD

一般弁

No. 機能
記号
MNC		 機能名称
=品目名称		 品目
Code
IBMC＝IBC		 品目名称(英語)
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲がり
前後角
or
分岐角
Deg		 一般弁
主要構造		 その他
注記
主要形式Code		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 GATE 仕切弁 2101 GATE VALVE 0 8 消防法 2019/4 RV
2 GLOB 玉形弁 2102 GLOBE VALVE 0 370 消防法 2019/4 RV
3 CHEC 逆止弁 2103 CHECK VALVE 0 SWING 2212 92 消防法 2019/4 RV
4 CHEC 逆止弁 2103 CHECK VALVE 0 SWG 92 消防法 2019/4 AD
5 CHEC 逆止弁 2103 CHECK VALVE 0 LIFT 600 HEDB 2019/4 RV
6 NEED ニードル弁 2104 NEEDLE VALVE 0 300
7 BALL ボール弁 2105 BALL VALVE 0 FULL 1
8 BALL ボール弁 2105 BALL VALVE 0 REDU 7
9 DIAP ダイヤフラム弁 2106 DIAPHRAGM V 0 100
10 BELL ベロー弁 2107 BELLOWS V 0 370 消防法 2019/4 RV
11 BUTT バタフライ弁 2108 BUTTERFLY V 0 23 TOMOE 2019/4 RV
12 Y.TY Ｙ形弁 2109 Y-TYPE VALVE 0 370 消防法 2019/4 RV
13 PIST ピストン弁 2110 PISTON VALVE 0 600 HEDB
14 VACU 真空弁 2111 VACUUM VALVE 0 370 消防法 2019/4 RV
15 COCK コック弁 2112 COCK VALVE 0 10 2019/4 RV
16 PINC ピンチ弁 2113 PINCH VALVE 0 200
17 DISK ディスク弁 2114 DISK VALVE 0 300 HEDB
18 L.CH Ｌ形逆止弁 2115 ANGLE CHECK 90 600 HEDB 2019/4 RV
19 L.GL Ｌ形玉形弁 2116 ANGLE GLOBE 90 190 消防法 2019/4 RV
20 L.NE Ｌ形ニードル弁 2117 ANGLE NEEDLE 90 300
21 V.GA 真空仕切弁 2118 VACUUM GATE 0 8 消防法 2019/4 RV
22 PLUG プラグ弁 2119 PLUG VALVE 0 10
23 S.CH 止逆止弁 2120 STOP CHECK V 0 600 HEDB 2019/4 RV
24 KNIF ナイフゲート弁 2121 KNIFE GATE V 0 8 消防法 2019/4 RV
25 DAMP ダンパ 2122 DAMPER 0 23 TOMOE 2019/4 RV
26 SPGA 短管付仕切弁 2123 GATE V-SPP 0 8 消防法 2019/4 AD
27 SPGL 短管付玉形弁 2124 GLOBE V-SPP 0 37 消防法 2019/4 AD
28 BAL4 ボ－ル弁-4面S 2125 BALL V-4DIR 0 FULL 1 2019/4 AD
29 BAL4 ボ－ル弁-4面S 2125 BALL V-4DIR 0 REDU 7 2019/4 AD
30 SPCH 短管付逆止弁 2127 CHECK V-SPP 0 600 HEDB 2019/4 RV
31 SPBA 短管付ボ－ル弁 2128 BALL V-SPP 0 FULL 1 2019/4 AD
32 SPBA 短管付ボ－ル弁 2128 BALL V-SPP 0 REDU 7 2019/4 AD
33 BAWF 片BWボール弁 2135 BW-FL BALL V 0 FULL 1 2019/4 AD
34 BAWF 片BWボール弁 2135 BW-FL BALL V 0 REDU 7 2019/4 AD

準一般弁

No. 機能
記号
MNC		 機能名称
=品目名称		 品目
Code
IBMC＝IBC		 品目名称(英語)
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲がり
前後角
or
分岐角
Deg		 一般弁
主要構造		 その他
注記
主要形式
Code		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 VSBU 眼鏡板一体型 2151 Spectacle Blind Unify 0 6 TERAL 2019/4 AD
2 VSBS 眼鏡板分離型 2152 Spectacle Blind Separate 0 6 TERAL 2019/4 AD
3 VSRC コ-ン型こし網 2155 C-STRAINER 0 150 MY-YST 2019/4 AD
4 VSRY Ｙ型ストレーナ 2156 Y-STRAINER 0 220 KSHJD 2019/4 AD
5 VSRU Ｕ型ストレーナ 2157 U-STRAINER 0 900 MY-YST 2019/4 AD
6 VSRT Ｔ型ストレーナ 2158 T-STRAINER 90 220 KSHJD 2019/4 AD
7 VSRL Ｌ型ストレーナ 2159 L-STRAINER 90 220 KSHJD 2019/4 AD
8 VTRP 蒸気トラップ 2161 STEAM TRAP 0 300 HEDB 2019/4 AD
9 VPJ1 球形防振継手 2171 G-ANTI-VIB 0 8 消防法 2019/4 AD
11 VPJ2 1山防振継手 2172 S-ANTI-VIB 0 8 消防法 2019/4 AD
12 VPJ3 2山防振継手 2173 D-ANTI-VIB 0 8 消防法 2019/4 AD
13 VPJ4 2山低反力防振継手 2174 J-ANTI-VIB 0 8 消防法 2019/4 AD
14 GB.V ガスビン弁 2185 G.BIN.VALV 90 600 2019/4 AD

配管付属品

No. 機能
記号
MNC		 名称 品目
Code
IBMC		 品目名称
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲がり
前後角
or
分岐角
Deg		 その他
注記		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 3WBV 三方ボール弁 2201 3-WAY BALL VALVE 0 20 KAESER 2019/4 AD
2 3WCK 三方コック弁 2202 3-WAY COCK VALVE 0 20 KAESER 2019/4 AD
3 TV45 45°タンク弁 2207 TANK VALVE 45deg 45 190 消防法 2019/4 AD
4 DV.V ダイバータ弁 2210 DIVERTER VALVE 0 6 消防法 2019/4 AD
5 B.PV 背圧弁 2211 BACK PRESSURE V 0 370 消防法 2019/4 AD
6 R.PV ダイアフラム減圧弁 2212 RED PRESS V DIAP 0 370 消防法 2019/4 AD
7 D.PV 差圧弁 2213 DIFF PRESS VALVE 0 370 消防法 2019/4 AD
8 SVLV 特殊弁 2216 SPECIAL VALVE 0 370 消防法 2019/4 AD
9 FT.V フート弁 2218 FOOT VALVE 0 165 TERAL 2019/4 AD
10 SV 安全弁 2219 SAFETY VALVE 90 190 消防法 2019/4 AD
11 S.SV 直進安全弁 2220 STR-WAY SAFETY V 0 370 TERAL 2019/4 AD
12 BR.V 呼吸弁 2221 BREATHER VALVE 0 300 HEDB 2019/4 AD
13 Y.ST Y型ストレーナ 2223 Y-TYPE STRAINER 0 220 KSHJD 2019/4 AD
14 B.ST バケットストレーナ 2224 BACKET STRAINER 90 900 MY-YST 2019/4 AD
15 C.ST コーン型ストレーナ 2225 C-TYPE STRAINER 0 150 MY-YST 2019/4 AD
16 S.ST 直進ストレーナ 2226 STR-WAY STRAINER 0 220 KSHJD 2019/4 AD
17 FLEX フレキ．チュ－ブ 2228 FLEXIBLE TUBE 0 220 KSHJD 2019/4 AD
18 EXPN 伸縮継手 2229 EXPANTION JOINT 0 6 TERAL 2019/4 AD
19 SILN 消音器 2230 SILENCER 0 6 TERAL 2019/4 AD
20 F.NZ 加速管 2231 FEED NOZZLE 0 急縮1/2 12 NKS_HSK 2019/4 AD
21 HOSE ホース継手 2234 HOSE CONNECTION 0 6 TERAL 2019/4 AD
22 HYDR 屋外消火栓 2235 HYDRANT OUTDOORS 0 普通入口 16 NKS_HSK 2019/4 AD
23 FUNN ファンネル 2237 FUNNEL 0 6 TERAL 2019/4 AD
24 FSG フローサイト 2238 FLOW SIGHT 0 6 TERAL 2019/4 AD
25 RUPT 破裂板 2239 RUPTURE DISK 0 急縮1/2 12 NKS_HSK 2019/4 AD
26 FLAM フレームアレスタ 2240 FLAME ARRESTER 0 急縮1/4 14 NKS_HSK 2019/4 AD
27 SPRA スプレーノズル 2241 SPRAY NOZZLE 0 急縮1/2 12 NKS_HSK 2019/4 AD
28 RO 制限オリフィス 2242 RESTRICTION ORF 0 急縮1/4 14 NKS_HSK 2019/4 AD
29 SB 眼鏡閉止板 2243 SPECTACLE BLIND 0 6 TERAL 2019/4 AD
30 IB 差閉止板 2244 INSERT BLIND 0 6 TERAL 2019/4 AD
31 VENT ベント 2249 VENT 0 80 消防法 2019/4 AD
32 ACCU 蓄圧器 2252 ACCUMLATOR 0 20 KAESER 2019/4 AD
33 SPCE スペーサ 2255 SPACER 0 6 TERAL 2019/4 AD
34 MNET 金網 2258 METAL NET 0 150 MY-YST 2019/4 AD
35 S.NZ サンプルノズル 2259 SAMPLING NOZZLE 0 20 KAESER 2019/4 AD
36 TV75 75°タンク弁 2260 TANK VALVE 75deg 75 190 消防法 2019/4 AD
37 TV60 60°タンク弁 2261 TANK VALVE 60deg 60 190 消防法 2019/4 AD
38 SPAC 特殊付属品 2262 SPECIAL ACCESS 0 6 TERAL 2019/4 AD
39 TV90 90°タンク弁 2263 TANK VALVE 90deg 90 190 消防法 2019/4 AD
40 SSPA 同径付属品 2264 SAME SIZE ACCESS 0 6 TERAL 2019/4 AD
41 SCPA 同心付属品 2265 CONC ACCESS 0 12 NKS_HSK 2019/4 AD
42 SEPA 偏心付属品 2266 ECC ACCESS 0 19 NKS_HSK 2019/4 AD
43 REGA 異径フランジA 2268 REDUCING FLG A 0 30 NKS_HSK 2019/4 AD
44 REGB 異径フランジB 2269 REDUCING FLG B 0 30 NKS_HSK 2019/4 AD
45 T.ST T型ストレーナ 2271 T-TYPE STRAINER 0 220 KSHJD 2019/4 AD
46 L.ST L型ストレーナ 2272 L-TYPE STRAINER 0 220 KSHJD 2019/4 AD
47 90YA 90°Y形付属品 2273 Y ACCESS 90deg 0 20 KAESER 2019/4 AD
48 ECFX フレキチューブ段差 2274 FLEX TUBE ECC 0 12 AHofF 2019/4 AD
49 C.FX フレキチューブ曲り 2275 FLEX TUBE BEND 0 6 AHofF 2019/4 AD
50 L.AF 泡消火剤発泡器 2276 AIR FOAM CHAMBER 0 普通入口 16 NKS_HSK 2019/4 AD
51 R.ST ライザストレーナ 2277 RISER STRAINER 0 220 KSHJD 2019/4 AD
52 45YA Y形付属品 2278 Y-TYPE ACCESS 0 14 NKS_HSK 2019/4 AD
53 L.BR L型ブリーザ弁 2279 L-TYPE BRTHR V 0 92 消防法 2019/4 AD
54 L.DR 水抜栓 2280 L-TYPE DRAIN V 0 190 消防法 2019/4 AD
55 A.GA 付属仕切弁 2281 ACCESS GATE V 0 全開 8 消防法 2019/4 AD
56 A.GL 付属玉形弁 2282 ACCESS GLOBE V 0 全開 370 消防法 2019/4 AD
57 A.CH 付属逆止弁 2283 ACCESS CHECK V 0 全開 92 消防法 2019/4 AD
58 A.NE 付属ニードル弁 2284 ACCESS NEEDLE V 0 全開 300 2019/4 AD
59 A.BA 付属ボール弁 2285 ACCESS BALL V 0 全開 7 2019/4 AD
60 A.DI 付属ダイヤフラム弁 2286 ACCESS DIAPH V 0 全開 100 2019/4 AD
61 W.ST ダブルストレーナ 2287 DOUBLE STRAINER 0 220 KSHJD 2019/4 AD
62 A.BU 付属バタフライ弁 2288 ACCESS BTFL V 0 全開 23 TOMOE 2019/4 AD
63 A.YT 付属Y形弁 2289 ACCESS Y-TYPE V 0 全開 370 消防法 2019/4 AD
64 SIGH 十字型覗管 2291 FLOW SIGHT +TYPE 0 6 TERAL 2019/4 AD
65 A.CO 付属コック弁 2292 ACCESS COCK V 0 10 2019/4 AD
66 A.PI 付属ピンチ弁 2293 ACCESS PINCH V 0 200 2019/4 AD
67 FXST フレキシブルホ-ス 2294 FLEXIBLE HOSE 0 6 AHofF 2019/4 AD
68 FXED ホース終点 2295 FLEX HOSE End PT 0 6 TERAL 2019/4 AD
69 C.PA 曲り付属品 2296 BEND PP ACCESS 90 32 消防法 2019/4 AD
70 B.PA 分岐付属品 2297 BRANCH PP ACCESS 0 20 KAESER 2019/4 AD
71 M.PA マルチ付属品 2298 MALTI PP ACCESS 0 60 HEDB 2019/4 AD
72 B.CA 分岐接続付属品 2299 BR CONN ACCESS 0 32 消防法 2019/4 AD
73 A.LV 付属Ｌ形弁 2300 ANGLE VALVE 90 190 消防法 2019/4 AD
74 DNZP ダミ-ノズル 2312 ダミ-ノズル 90 6 TERAL 2019/4 AD
75 INZL インサートノズル 2313 インサートノズル 0 30 NKS_HSK 2019/4 AD
76 SBO 眼鏡閉止板-常開 2314 眼鏡閉止板-常開 0 6 TERAL 2019/4 AD
77 SBC 眼鏡閉止板-常閉 2315 眼鏡閉止板-常閉 0 閉止機能 2019/4 AD
78 DMFX ダミ-フレキ 2318 ダミ-フレキ 0 6 TERAL 2019/4 AD
79 DMDR ダミ-水抜栓 2319 ダミ-水抜栓 90 8 消防法 2019/4 AD
80 LSCV L型サイズ変化弁 2320 L型サイズ変化弁 90 190＋30 220 消防法 2019/4 AD
81 3BCT 三方ボール弁 CTB 2323 3-WAY BALL V CTB 90 90 HEDB 2019/4 AD
82 3BCB 三方ボール弁 CBT 2324 3-WAY BALL V CBT 90 60 HEDB 2019/4 AD
83 DMV ダミ-バルブ 2325 DUMMY VALVE 90 8 消防法 2019/4 AD
84 DMFR ダミ-ヘル－ル 2326 DUMMY FERRULE 0 8 消防法 2019/4 AD
85 DMVS ダミ-バル SKT 2327 DUMMY VALVE SKT 0 8 消防法 2019/4 AD
86 DMKS ダミ-給水栓SKT 2328 DMY HYDRANT SKT 0 8 消防法 2019/4 AD
87 DMVR ダミ-バルブSKTR 2329 DUMMY V SKT RVS 0 8 消防法 2019/4 AD
88 DMKR ダミ-給水栓SKTR 2330 DMY HYDRANT SKTR 0 8 消防法 2019/4 AD
89 RGIB リングブラインド 2331 RING BLIND 0 閉止機能 2019/4 AD
90 ESV 終点安全弁 2332 END SAFETY VALVE 0 190 消防法 2019/4 AD
91 DM9Y ダミ-90分岐付属品 2333 DMY 90deg BRANCH 90 20 KAESER 2019/4 AD
92 D45Y ダミ-45分岐付属前 2334 DMY 45de gBR FWD 45 20 KAESER 2019/4 AD
93 LNFA フランジボス 2335 FLANGE BOSS 90 6 TERAL 2019/4 AD
94 LNFB フランジボス-L 2336 FLANGE BOSS-L 90 6 TERAL 2019/4 AD
95 LNFC フランジボス-LL 2337 FLANGE BOSS-LL 90 6 TERAL 2019/4 AD
96 LNFD 45°フランジボス 2338 45degFLANGE BOSS 90 6 TERAL 2019/4 AD
97 LNFE 45°フランジボス-L 2339 45degFLG BOSS-L 90 6 TERAL 2019/4 AD
98 CY3B 30°振分け合流Y 2340 30°SPLIT Wye 30 60 HEDB 2019/4 AD
99 CY4B 45°振分け合流Y 2341 45°SPLIT Wye 45 90 HEDB 2019/4 AD
100 BLFB 閉止フランジ付ボス 2342 BOSS w/ B.FLANGE 90 6 TERAL 2019/4 AD
101 DBWA ダミ-BW付属品 2343 DUMMY BW ACCESS 0 6 TERAL 2019/4 AD
102 D45B ダミ-45°分岐後向 2344 DMY 45degBR BACK 45 14 NKS_HSK 2019/4 AD
103 A.BO 付属ボス 2345 ACCESSORY BOSS 90 6 TERAL 2019/4 AD
104 TBOSS 感熱部座 2346 SENSITIVE SEAT 90 6 TERAL 2019/4 AD
105 D60B ダミ-60°分岐 2347 DMY 60deg BRANCH 60 18 NKS_HSK 2019/4 AD
106 45TLBOSS 45°感熱部座 2348 45deg SENSE SEAT 45 14 NKS_HSK 2019/4 AD
107 45TBBOSS 45°感熱部座 2349 45deg SENSE SEAT 45 14 NKS_HSK 2019/4 AD
108 COPL カプラ 2350 COUPLER 0 6 TERAL 2019/4 AD
109 INSP 測定ポイント 2351 MEASUREMENT PT 0 6 TERAL 2019/4 AD
110 SHORT PIPE 短管 2352 SHORT PIPE WAFER 0 6 TERAL 2019/4 AD
111 JKTP 付属品二重管 2353 JACKETED PIPE 0 6 TERAL 2019/4 AD
112 V.JA 弁ジャケット 2354 VALVE_JACKET 0 2019/4 AD
113 DSE ダミ-ネジ接続 2355 DUMMY TR END 0 6 TERAL 2019/4 AD
114 DSER ダミ-ネジ接続反転 2356 DMY TR END RVS 0 6 TERAL 2019/4 AD
115 DSEC ダミ-ネジ曲接続 2357 DUMMY TR END BL 90 6 TERAL 2019/4 AD
116 DSCR DMYネジ曲接続反転 2358 DMY TR END BLRVS 90 6 TERAL 2019/4 AD
117 APLV プレート弁 2363 PLATE VALVE 0 8 消防法 2019/4 AD
118 ARPV 減圧弁（ばね式） 2364 RED PRESS V SPR 0 370 消防法 2019/4 AD
119 AEVA 緊急遮断弁 2365 EMERGENCY SHUT V 0 8 消防法 2019/4 AD
120 FRST 前後短ティー 2366 SHORT STREET TEE 0 20 KAESER 2019/4 AD
121 DFRT ダミ-前後短ティー 2367 DUMMY SHORT ST T 0 6 TERAL 2019/4 AD
122 FRLT ショートティー 2368 SHORT TEE 0 20 KAESER 2019/4 AD
123 DFLT ダミ-ショートＴ 2369 DUMMY SHORT TEE 0 6 TERAL 2019/4 AD
124 AMNZ 付属オスノズル 2379 ACCESS MALE NOZ 0 急縮1/4 14 NKS_HSK 2019/4 AD
125 ANZL 付属ノズル 2380 ACCESS NOZZLE 0 急縮1/4 14 NKS_HSK 2019/4 AD

計装品

No. 機能
記号
MNC		 名称 品目
Code
IBMC		 品目名称
一つのMNCに対し
2種以上ある場合は
Le/Diの大のもの		 曲がり
前後角
or
分岐角
Deg		 その他
注記		 相当
管長/
管内径
Le/Di		 出典 年/月 AD/RV
1 ROTO 直進ロータメータ 3006 ROTOR METER 0 250 HEDB 2019/4 AD
2 TURB タービン式流量計 3007 TURBINE METER 0 200 HEDB 2019/4 AD
3 OVAL 容積式流量計 3008 OVAL METER 0 300 HEDB 2019/4 AD
4 RADI 電磁式流量計 3009 RADIO METER 0 6 TERAL 2019/4 AD
5 CROT 箱付ロータメータ 3013 ROTOR MTR w/CASE 0 250 HEDB 2019/4 AD
6 I.VA 計装一般弁 3014 0 PID用 2019/4 AD
7 BU.V 蝶型調節弁 3015 BUTTERFLY CTRL V 0 使用非推奨 23 TOMOE 2019/4 AD
8 D.CV 隔膜型調節弁 3016 DIAPHRAGM CTRL V 0 使用非推奨 100 2019/4 AD
9 B.CV ボール型調節弁 3017 BALL CONTROL V 0 370 消防法 2019/4 AD
10 CV 調節弁 3019 CONTROL VALVE 0 370 消防法 2019/4 AD
11 ORIF オリフィス 3021 ORIFICE 0 急縮1/4 14 NKS_HSK 2019/4 AD
12 SLCV 自力式調節弁 3024 SELF CONTROL V 0 370 消防法 2019/4 AD
13 L.CV Ｌ形調節弁 3029 ANGLE CONTROL VLV 90 190 消防法 2019/4 AD
14 LCVC Ｌケージ型調節弁 3030 L-CAGE TYPE CTRL V 90 190 消防法 2019/4 AD
15 3WCV 三方切換弁 3031 3-WAY SWITCH V 90 60 HEDB 2019/4 AD
16 3DCV 三方調節弁 3032 3-WAY CONTROL V 90 190 消防法 2019/4 AD
17 DVCV ダイバータCV 3068 DIVERTER CTRL V 90 190 消防法 2019/4 AD
18 CFCV カムフレックスCV 3069 CAMFLEX CTRL V 0 190 消防法 2019/4 AD
19 SINV 特殊計装弁 3074 SPCL INSTR VALVE 0 8 消防法 2019/4 AD
20 IT45 45°計装タンク弁 3075 45degINSTR TANK V 45 190 消防法 2019/4 AD
21 PE 圧力検出端 3079 PRESS ELEMENT 閉止機能 2019/4 AD
22 TE 温度検出端 3080 THERMO ELEMENT 閉止機能 2019/4 AD
23 LROT 曲進ロータメータ 3081 L-TYPE ROTOR MYR 90 250 HEDB 2019/4 AD
24 PI 圧力計 3082 PRESS INDICATOR 0 閉止機能 2019/4 AD
25 TI 温度計 3083 TEMPERTURE IND 0 閉止機能 2019/4 AD
26 FLNZ フローノズル 3086 FLOW NOZZLE 0 急縮1/4 14 NKS_HSK 2019/4 AD
27 UROT U型ロータメータ 3089 U-TYPE ROTOR MTR 90 250 HEDB 2019/4 AD
28 DNZI ダミーノズル 3090 DMY NOZZLE INSTR 0 急拡1/4 20 NKS_HSK 2019/4 AD
29 ULI U型レベル計 3091 U-TYPE LEVEL IND 90 閉止機能 2019/4 AD
30 LLI L型レベル計 3092 L-TYPE LEVEL IND 90 閉止機能 2019/4 AD
31 ULG レベルゲージ 3093 LEVEL GAGE 90 閉止機能 2019/4 AD
32 DHVL ダミー半バルブ 3094 DUMMY HALF VALVE 90 190 消防法 2019/4 AD
33 LPH pH計 3095 PH METER 90 250 HEDB 2019/4 AD
34 SSIN 同径計装品 3096 SAME SIZE INSTR 0 6 TERAL 2019/4 AD
35 SCIN 同心計装品 3097 CONCENTRIC INSTR 0 12 NKS_HSK 2019/4 AD
36 SEIN 偏心計装品 3098 ECCENTRIC INSTR 0 19 NKS_HSK 2019/4 AD
37 C.IN 曲り計装品 3099 BEND INSTR 90 32 消防法 2019/4 AD
38 B.IN 分岐計装品 3100 BRANCH INSTR 0 20 KAESER 2019/4 AD
39 KV.F 過流量計 3105 VORTEX FLOW MTR 0 急拡1/4 20 NKS_HSK 2019/4 AD
40 US.F 超音波式流量計 3106 UF FLOW MTR 0 6 TERAL 2019/4 AD
41 SYPH サイフォン管 3108 SYPHONE TUBE 0 BEND R=6Dx4 20 AHofF 2019/4 AD
42 MS.F 質量流量計
(コリオリ)		 3109 MASS FLOW METER 0 CTB＋4BEND＋CBT 190 HEDB 2019/4 AD
43 CVWP ポジショナ付CV 3114 CTRL VLV w/ PSNR 0 370 消防法 2019/4 AD
44 3WCT 三方切換弁 CTB 3115 3-WAY SWITCH V 90 60 HEDB 2019/4 AD
45 3WCB 三方切換弁 CBT 3116 3-WAY SWITCH V 90 90 HEDB 2019/4 AD
46 3DCT 三方調節弁 CTB 3117 3-WAY SWITCH V 90 190 消防法 2019/4 AD
47 3DCB 三方調節弁 CBT 3118 3-WAY SWITCH V CTB 90 190 消防法 2019/4 AD
48 CVPB 圧力バランス型CV 3119 CTRL V PRESS BAL CBT 0 370 消防法 2019/4 AD
49 M.IN マルチ計装品 3120 MALTI INSTR 2019/4 AD
50 M.GA モータ式ゲート弁 3121 MOTOR GATE VALVE 0 8 消防法 2019/4 AD
51 M.GL モータ式グローブ弁 3122 MOTOR GLOBE V 0 370 消防法 2019/4 AD
52 L.AV L型オートバルブ 3123 L-TYPE AUTO V 90 190 消防法 2019/4 AD
53 F.AV F型オートバルブ 3124 F-TYPE AUTO V 90 190 消防法 2019/4 AD
54 DMFV ダミーF型バルブ 3125 DMY NOZZLE for F-TYPE AUTO V 90 190 消防法 2019/4 AD
55 DMIV ダミーバルブ 3126 DMY VALVE FL'G-TYPE 0 6 TERAL 2019/4 AD
56 M.BV モータ式ボール弁 3127 MOTOR BALL VALVE 0 7 2019/4 AD
57 FAVR F型オートバルブ
(ヘルール）		 3128 F-TYPE AUTO V 90 190 消防法 2019/4 AD
58 DMFA ダミーF型バルブ
(ヘルール）		 3129 DMY NOZZLE for F-TYPE AUTO V 0 6 TERAL 2019/4 AD
59 CT 濃度計 3130 CONC XMTR STR 0 150 MY-YST 2019/4 AD
60 CCT 濃度計 3131 CONC XMTR Angle 90 900 MY-YST 2019/4 AD
61 BWFV 片BWボール弁 3132 BW-FLG BALL CV 0 7 2019/4 AD
62 SCCV サイズ変化調節弁 3133 SIZE CHNG CTRL V 0 370 消防法 2019/4 AD
63 90TW 90度温度計ウェル 3134 90degTHERMO WELL 0 TE急縮拡3/4 24 NKS_HSK NKS_HSK/4 AD
64 60TW 60度温度計ウェル 3135 60degTHERMO WELL 0 TE急縮拡3/4 24 NKS_HSK 2019/4 AD
65 BU.V 蝶型調節弁 3015 BUTTERFLY CTRL V 0 全開 23 TOMOE 2019/4 AD
66 D.CV 隔膜型調節弁 3016 DIAPHRAGM CTRL V 0 全開 100 2019/4 AD
67 BUCV バタフライ制御弁 3136 BUTTERFLY CTRL V
68 BACV ダイヤフラム制御弁 3137 DIAPHRAGM CTRL V
69 ADRV エアー駆動弁 3140 AIR DRIVING V 0 20 KAESER 2019/4 AD
70 DAMP ダンプナ 3142 DAMPENER 0 6 TERAL 2019/4 AD
71 DIPH ダイヤフラム 3143 DIAPHRAGM 0 20 KAESER 2019/4 AD
72 SOLV 電磁弁 3145 SOLENOID VALVE 0 370 消防法 2019/4 AD
73 NCFM 非接触式流量計 3155 FLOW MTR No-CONT 0 8 消防法 2019/4 AD
74 FRLU F.R.L ユニット 3156 F.R.L UNIT 0 220 KSHJD 2019/4 AD
75 FRUT F.R ユニット 3157 F.R UNIT 0 220 KSHJD 2019/4 AD
76 B.SI バケットストレーナ 3174 BACKET STR INSTR 90 900 MY-YST 2019/4 AD
77 S.SI 直進ストレーナ 3176 STRAIGHT STR INS 0 220 KSHJD 2019/4 AD

出力事例

出力事例
ページ内検索
