概要

3Dモデル(配管以外)テキストファイル入出力(mbptt)の概要
- ＥＹＥＣＡＤで作成した3次元データの内機器、構造物、フロアに関する各種データのテキスト出力を行います。
- 本マニュアルは特にＥＹＥＳＴＥＰオプション対応部について記したもので、3Dモデルエラー解析用出力全体についてはマニュアル「ＥＹＥＰＩＰＥ　モデル入力，バッチ処理」『mbptt』を参照してください。機能は以下の通りです。
3次元データのリスト出力、エラーチェック用データの出力ができます。
3Dモデル入力で作成した3次元の機器、機器付属品、構造物データのうち、モデル入力で作成した構造物モデルデータのデバック(エラー解析)用出力、フロアデータの名前管理テーブル(各フロアに設定した名称を管理)のデバック用出力を行います。

3D データのテキストファイルの入出力操作（オプション）

No.
1	機器(付属品)・構造物データ出力/修正		データ修正
			位置移動	グループ処理
			データ出力
2	フロア名前管理テーブル出力	デバック用
3	構造物モデルデータ出力	デバック用
4	3D データのテキストファイルの入出力操作	ＥＹＥＳＴＥＰ，オプション

注意事項

機器・構造物の入力、修正は3Dモデル入力で行うのが基本であり、本プログラムの入力、修正機能は全てをカバーしていないため、エラーデータの修正、削除という使い方に限定してください。
リスト出力の場合、画面上とファイル出力(ファイル名：L_3DAT、l_3dstxxxxで指定してJobフォルダに作成)の2種類が選択できます。

起動

3Dモデル(配管以外)テキストファイル入出力(mbptt)の起動

3Dモデル(配管以外)テキストファイル入出力(mbptt)を実行させます。

ジョブLu#の入力

処理したいジョブLu#番号を入力します。

KEY IN Job Data Lu#： xx↓ （↓はリターンキーの入力を意味します）

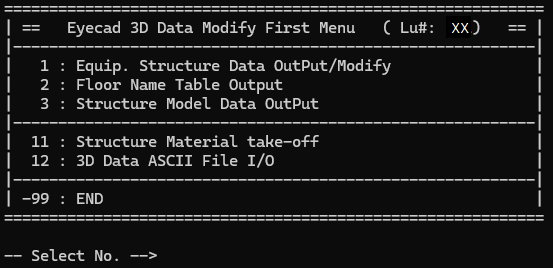

作業の選択

次の4作業の選択を行います。

機器（付属品）、構造物(モデルで作成したデータ以外)のデータ修正
フロア名出力
構造物モデルデータの出力
3D データのテキストファイル入出力操作(オプション)

「機器（付属品）、構造物データ出力/修正」選択

機器（付属品）、構造物データの出力／修正作業を行う場合は、「1」を選択します。

－－ Select No. －－> 1↓

以降詳細は mbptt のマニュアルを参照してください。

「フロア名一覧表出力」選択

フロア名一覧表の出力を行う場合は、「2」を選択します。

－－ Select No. －－> 2↓

以降詳細は mbptt のマニュアルを参照してください。

「構造物モデルデータ出力」選択

構造物モデルデータの出力を行う場合は、「3」を選択します。

－－ Select No. －－> 3↓

以降詳細はmbpttのマニュアルを参照してください。

「3D データテキストファイル入出力」選択（オプション）

機器、構造物(構造物モデルデータ含む)、およびフロアの各3D データのバイナリデータからテキストファイル: Axxx への出力、およびテキストファイル：AxxxBS からバイナリデータへの変換(入力)を行う場合は「12」を選択します。

－－ Select No. －－> 12↓

以下の処理は、「3Dデータのテキストファイル処理の選択」の項目へ。

本処理の対象データと該当ファイルは以下の通りです。

No.	対象データ	該当ファイル	テキストファイル
1	機器	JPTMST JPTAMS JEQNZL	AEQP(BS)
2	構造物	JPTMST	ASTR(BS)
3	フロア	JPTPFL	APFL(BS)

mbpttの終了

mbpttの作業を終了する場合は「-99」を選択します。

－－ Select No. －－> -99↓

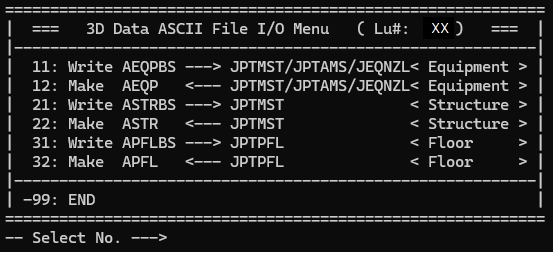

処理の選択

次の6処理の選択を行います。

11：3D機器データのテキストファイル読み込み

12：3D機器データのテキストファイル出力

21：構造物データのテキストファイル読み込み

22：構造物データのテキストファイル出力

31：フロアデータのテキストファイル読み込み

32：フロアデータのテキストファイル出力

注意

テキストファイル読み込みの場合は、関係するデータファイルを全てをテキストファイルに登録してあるデータの内容で書き換えます。
読み込み先のテキストファイル名、出力ファイル名は上記の様に固定です。

出力ファイルをXXXXBSへ名前変更後、データの修正を行い読み込み処理を行って下さい。
したがってテキストファイルを直接作成する場合はXXXXBSというファイル名で作成して下さい。

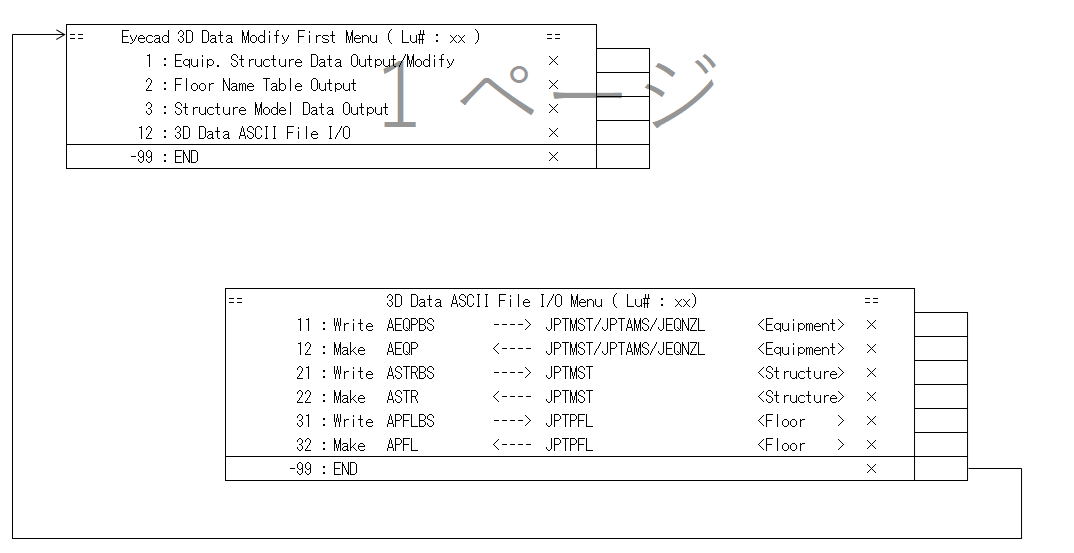

メニューフロー

Equipment AEQPBS ----> JPTMST/JPTAMS/JEQNZL

3D機器データをテキストファイルから読み込む場合は、「11」を選択します。

－－ Select No. －－> 11↓

処理は、次のメッセージを出力して終了します。

data count:xxxxxは、出力された機器数です。

Equipment AEQP <---- JPTMST/JPTAMS/JEQNZL

3D機器データをテキストファイルに出力する場合は、「12」を選択します。
