EYEPRDの圧力単位はKpaで統一しているためプラント属性設定の圧力単位はKpaにする必要があります。

配管圧損データ(csv File)を作成する。

「配管圧損データ作成」を参照

※File名：APRTDPxxxxxxxxxx.CSV

xxxxxxxxxxに対し、最大10文字(半角)まで任意設定することができる。

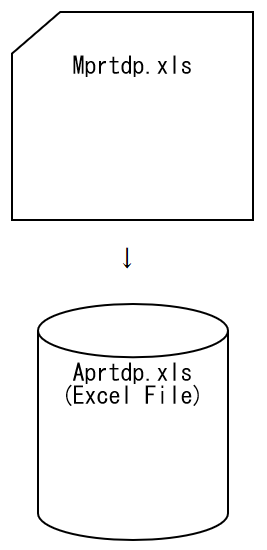

配管圧損計算を実行して手順1で作成されたcsv File DataをExcel Dataに変換し、計算式を設定する。
「配管圧損計算（Text FileからExcel Fileへ変換）」を参照。

※手順1で作成されたcsv File名に対して、拡張子が ".xls" のFile名にて作成される。

No.	File名	内容
1	BG(J)CNST	3D配管システム定数Data
2	BG(J)FITD	配管部品寸法値
3	BG(J)FDNA	3D配管部品エンジニアリングData
4	BG(J)IPTN	配管パターンシンボル形状Data
5	BG(J)ISPR	配管シンボル属性Data
6	JPMSMS	Job用配管材料基準、断熱厚基準、流体名基準
7	JDRWNO	プラント属性、Job区分名、図面番号、図面の履歴管理
8	JISONO	配管スプール図属性Data
9	JPIPEL	配管Route Data
10	JISPAC	配管付属品、計装品Data
11	JISCAT	カタログ配管形状（ドレン、ベント、PE、TE）Data
12	JCLINE.csv	配管仕様設定ファイル。流量(l/min)の設定は生成したxlsファイルで設定可能ですが、本ファイルに設定すると自動で読み込み可能です。設定方法は「JCLINE.csvによる流量(l/min)の追加」を参照

No.	シート名	内容
1	AFLENR	配管部品、一般弁、付属品、計装品、相当管長定義シート V8.12で相当管長を大幅に見直しました。「相当管長定義テーブル AFLENR (Piping Pressure Loss Equivalence Length:Le)」を参照。 ※ Excel File「MPRTDP.xls」内に定義
2	AFLENR(旧)	V8以前に使用されていた相当管長定義シート
3	AFLENR(互換)	AFLENR(旧)にバルブ形式毎に相当管長を定義したシート ※「MPRTDP.xls定義シートについて」を参照

No.

シート名

内容

1

AFLENR

配管部品、一般弁、付属品、計装品、相当管長定義シート

※ Excel File「MPRTDP.xls」内に定義

2

AFLENR(旧)

V8以前に使用されていた相当管長定義シート

3

AFLENR(互換)

AFLENR(旧)にバルブ形式毎に相当管長を定義したシート

旧、または互換シートを使用したい場合、AFLENRシートの名前を変更し、使用したいシートの名前をAFLENRとしてください。

MPRTDP.exe を実行する。

配管圧損計算システムメニューの［配管圧損データ作成］ボタンを押下する。

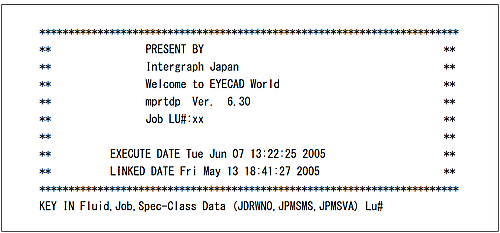

Luを入力し、Enterを押下します。

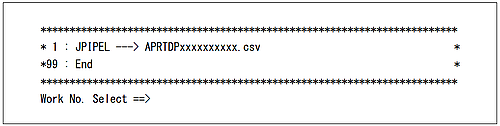

「1」を入力し、Enterを押下します。（プログラムを終了したい場合は「99」を入力し、Enterを押下します。）
作成するFile名の任意文字列(xxxxxxxxxx：最大10文字)を入力し、Enterを押下します。
（プログラムを終了したい場合は「no」を入力し、Enterを押下します。）
同名Fileが存在した場合の上書き確認メッセージです。
上書きしてもよい場合は「y」を、上書きしてはいけない場合は「n」を入力し、Enterを押下します。
このメッセージが出力されたら、処理は終了です。Enterを押下して画面を閉じます。
また、以下のようにエラーメッセージが表示された場合は、Enterを押下して画面を閉じ、原因を取り除いてから再び処理を行ってください。

MPRTDP.xls を実行する。

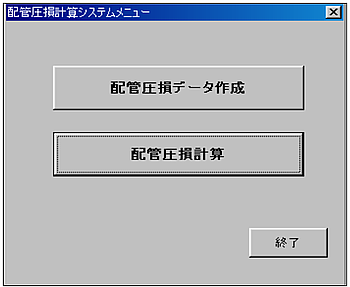

［配管圧損計算］ボタンをクリックする。

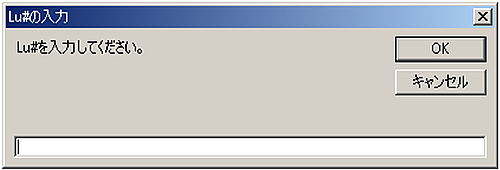

Lu#を入力する。

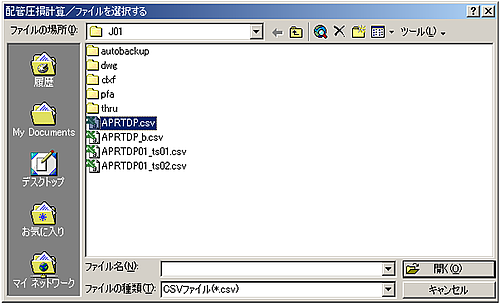

Excel形式に変換するFileを選択し、［開く］ボタンをクリックする(複数選択不可)。
他のディレクトリのFileを変換したい場合は、「ファイルの場所(l):」を変更する。

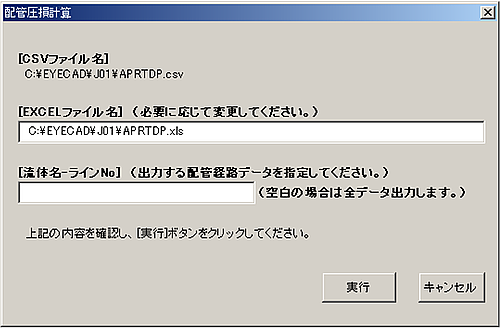

Csv File名、Excel File名を確認し、必要であれば　流体-ラインNo.を入力し［実行］ボタンをClickする。
Excel File名は必要に応じて変更する。

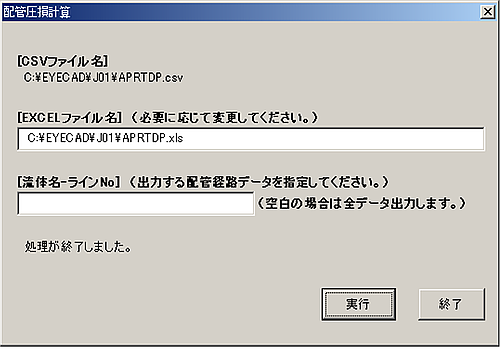

終了通知メッセージが出力されたら、処理完了です。後は［終了］ボタンを Click して画面を閉じてください。

「AFLENR」シートに相当管長係数(Le/Di)を定義しています。属性の追加、係数の変更を行いたい場合に使用してください。但し、相当管長係数(Le/Di)以外の変更はプログラムの処理に影響する可能性がありますので、その場合は担当者に相談してください。
「AFLENR」シートを変更するには、MPRTDP.xlsのマクロを中断して（SHIFTキーを押しながら起動する）、このシート内の相当管長係数(Le/Di)を修正します。

また、変更後は「InitSheet」を表示した状態で保存してください。
バルブの形式によって相当管長係数(Le/Di)を変更できるようになりました。

「AFLENR」シートでバルブ行のD列にバルブ主要形式のCodeを設定し、対応する相当管長係数(Le/Di)を設定します。

バルブ主要形式を参照するバルブは逆止弁(CHEC)、ボール弁(BALL)です。

Excel2010 でのマクロ内の計算方法の変更について説明します。

マクロ内の計算方法を変更するにはまず MPRTDP.xls のマクロを中断して起動します。

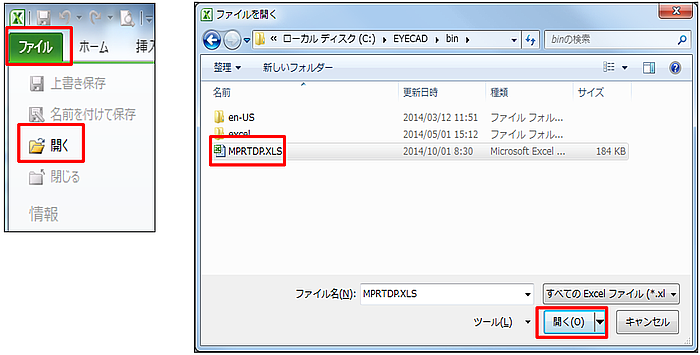

マクロを中断するには、Excel を起動しファイル Tab の｢開く｣で MPRTDP.xls を選択し SHIFT Key を押しながら｢開く｣を選択します。

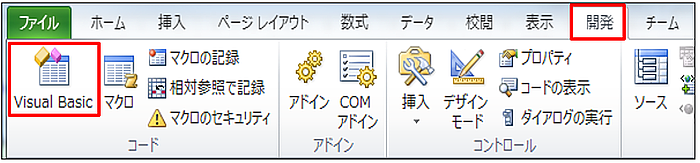

開発 Tab の Visual Basic を選択します。

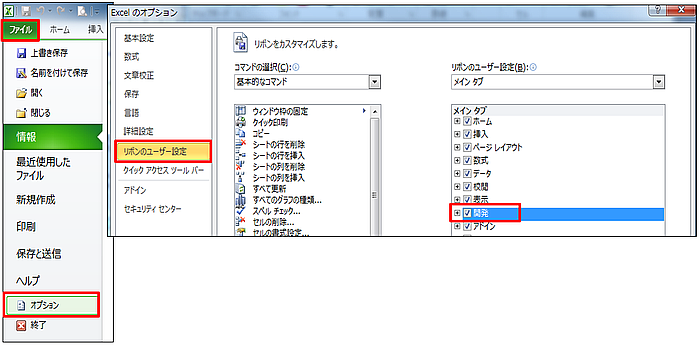

EXCEL に開発 Tab の表示が無い場合は、ファイル Tab の｢オプション｣を選択、｢リボンのユーザー設定｣で｢開発｣を Check します。

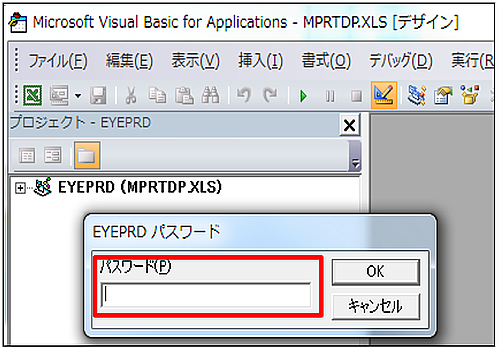

Visual Basic を起動し EYEPRD を選択、パスワードに｢pppdt｣を入力します。

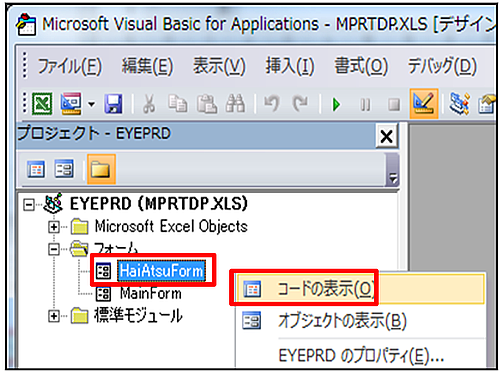

EYEPRD フォーム内の HaiAtsuForm を右 Click し、｢コードの表示｣を選択します。

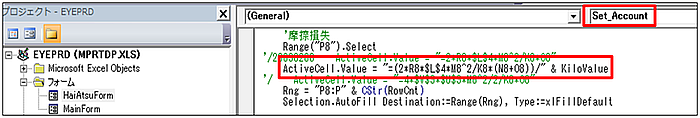

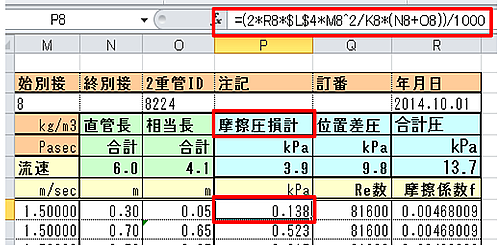

HaiAtsuForm の Set_Account を選択し、｢ActiveCell.Value = "=(2*R8*$L$4*M8^2/K8*(N8+O8))/" & KiloValue｣の記述を編集することで計算方法が変更可能です。

｢ActiveCell.Value = "=(2*R8*$L$4*M8^2/K8*(N8+O8))/" & KiloValue｣を編集することで｢摩擦圧損計｣列を変更します。

｢kiloValue｣は｢1000｣と等しい値です。

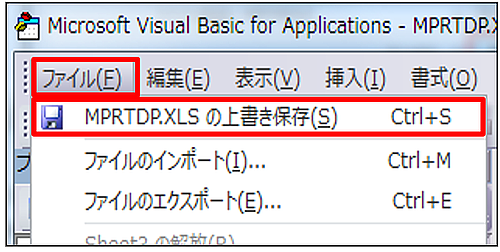

MPRTDP.xls を上書き保存します。

配管仕様はJCLINE.csvに記載します。詳細は15-13-1-1～を参照してください。

※JCLINE.csvは一度配管スプール図(mdispis)を起動するとLuフォルダ内に作成されます。

※JCLINE.csvはExcelに関連付けされているためファイルをダブルクリックでExcelが起動します。
流量(l/min)はJCLINE.csvをExcelで開いた時AN列となります。

流体シンボル名やラインNo.で配管を絞り込み流量を設定します。

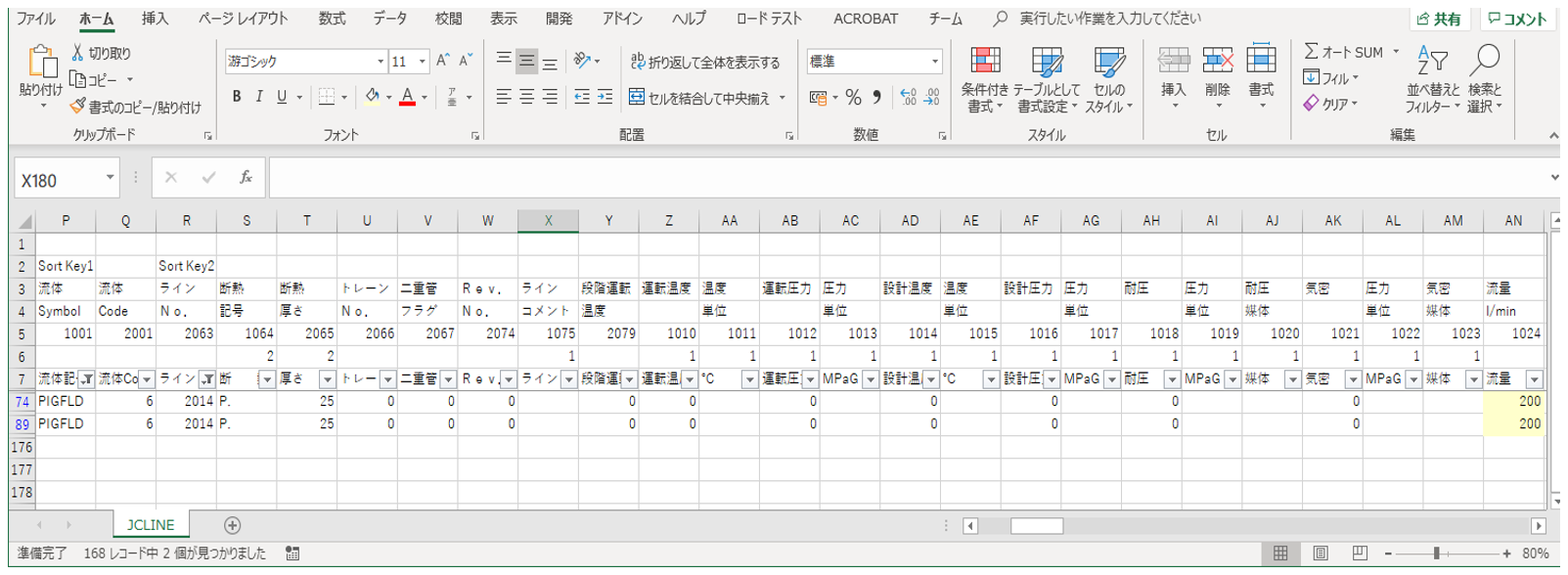

以下の例では流体記号(P列)が「PIGFLD」でラインNo.(R列)が「2014」の行で流量(AN列)に200(l/min)と設定しています。
このJCLINE.csvを保存終了すると配管PIGFLD-2014の流量が200(l/min)として圧損計算が行われます。

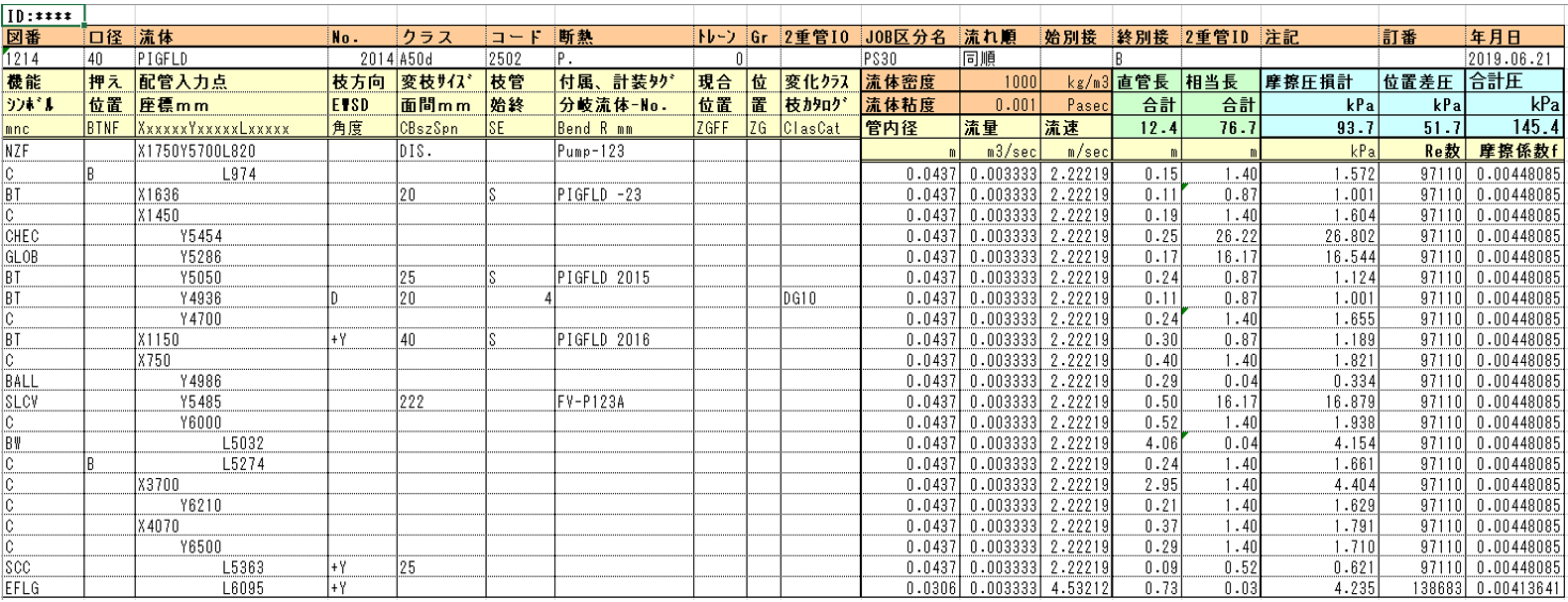

計算結果では流量の単位は(m3/sec)となります。

この計算結果のxls上で流量を分岐など考慮し直接入力することも可能です。
