組図併合(MergeDwg)対話編集済みの図面File(＊)を、併合や抽出するためのバッチ処理プログラムです。m3dvとは別の、独立したツールプログラムです。

また、Lu内の図面セクションリストをCSV形式で出力することもできます。
(＊)対象は次の4つのFileです。

J3DSEC,D3DISO,D3DISO_OID,SECTION_FILTER.xml

組図編集(m3dv)の同一Luへのマルチアクセスは禁止されています。
複数人で図面編集を行いたい場合の基本手順を説明します。
2人で同一Luの図面を編集する場合
1. 親Luのコピーフォルダを作成し、作業Lu（LuA,LuB）とします。図面併合には、全く同一の3Dモデルが前提ですので、LuA,LuBでのmroutの使用は避けてください。
2. 各自、図面編集作業を行います。
3. 編集作業が終わったら、LuA,LuB内の図面を親Luに合体［MergeDwgの利用］します。
応用として、上記（1）の段階で必要な図面を抽出したり、（3）の段階で図面リスト内での順番を変更することができます。

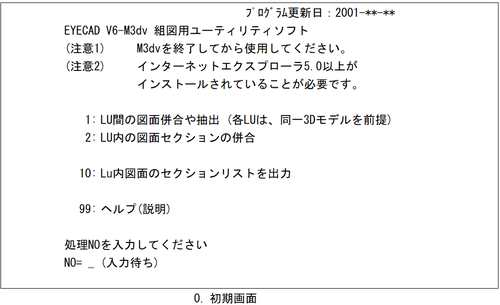

このツールプログラム(MergeDwg)は、以下の機能を持っています。

分類	機能	用途例

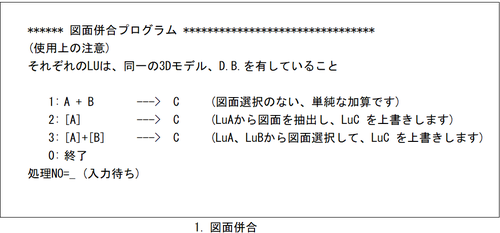

1-1 単純図面併合	Lu#間の図面の合体機能 Lu#_A + Lu#_B ---> Lu#_C (単純な加算です)	複数人で作業した後の、図面統合作業

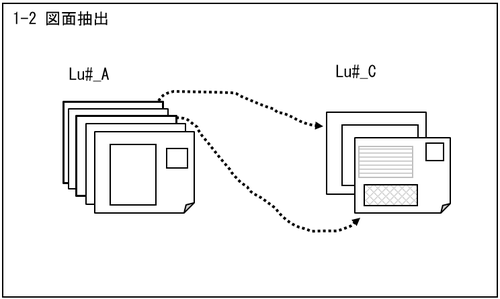

1-2 図面抽出	Lu#間の図面の抽出機能 [Lu#_A] ---> Lu#_C (必要な図面だけを選択できます)	図面の整理

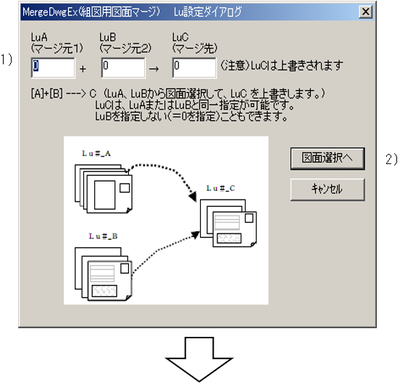

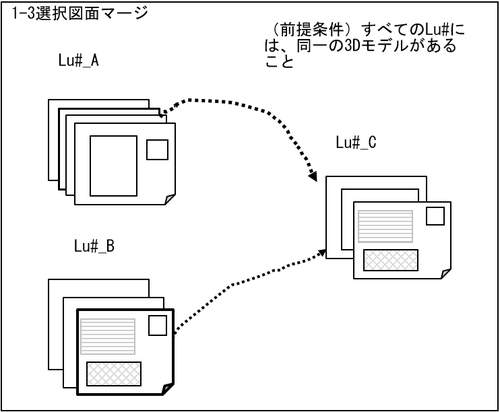

1-3 選択図面併合	Lu#間の図面の合体機能 [Lu#_A] + [Lu#_B] ---> Lu#_C (単純な加算です)	複数人で作業した後の、図面統合作業図面の並び替えも可能です。

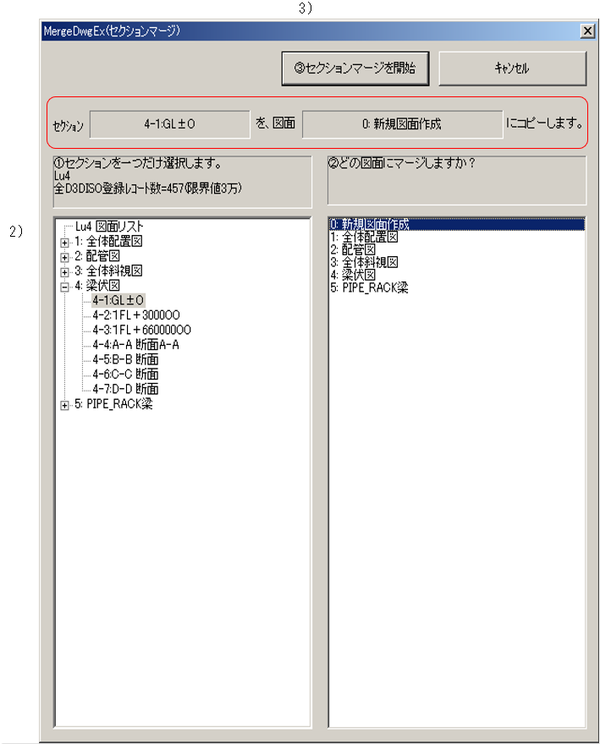

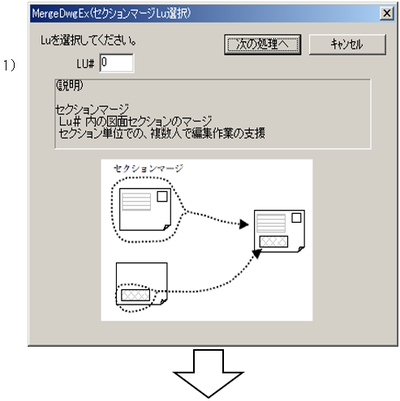

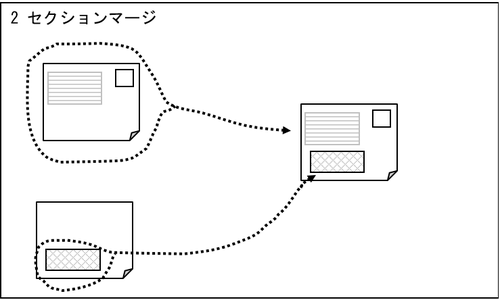

2 セクション併合	Lu#内の図面セクションの併合	セクション単位での、複数人で編集作業の支援

インターネットエクスプローラ5.0以上がインストールされていることが必要です。

(XML Fileを扱うためです。通常インストールされています。)
図面併合をする際に使用するLu#(Lu#_A,Lu#_B,Lu#_C)には、同一の3Dモデルが、あらかじめ存在することが必要です。
図面併合、抽出処理(1-1),(1-2)は、J3DSEC,D3DISO等をLu#_Cに作成しますので、Lu#_Cの扱いにはご注意ください。

既存のFileは、上書きされます。

一時的なバックアップは、Lu#_CのbackupDwgフォルダに作成されます。
図面セクションリストの出力結果は、各Lu内にl_3dDwgSections.csvで毎回上書き保存されます。

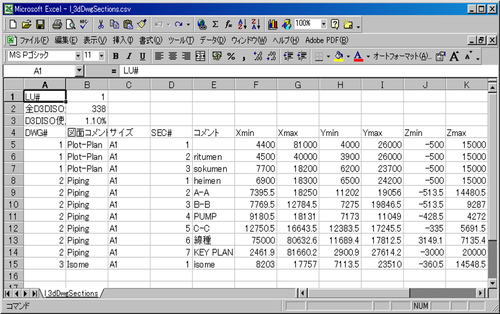

下図は、l_3dDwgSections.csvの生成例です。

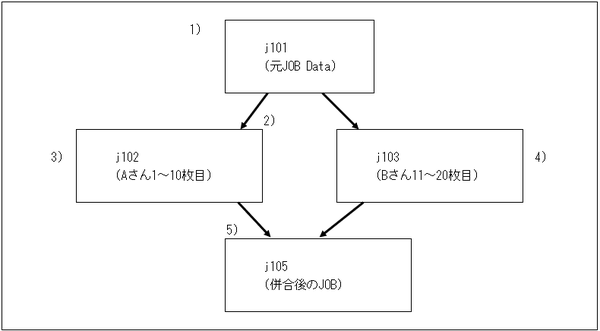

Aさん、Bさんで、それぞれ10枚ずつ図面を作成するとします。

JOBフォルダj101には、3Dモデル入力を終えたDataが入っています。

j101で、T.DWG#を20枚分作成します。そして、20枚分の図面、セクションを登録します。

(文字編集は何もしない空の状態です)
フォルダj101を(Windowsのコピー&ペーストで)コピーして、j102,j103とします。
Aさんは、j102で図面番号1～10まで残し、11～20は図面管理で削除します。
Bさんは、j103で図面番号11～20を残し、1～10は図面管理で削除します。

その後、Aさん、Bさん各々図面編集作業を行います。
注意
- この間、j102,j103内の3DモデルDataは修正禁止です。
JOBフォルダj101をコピーしてj105をつくり、図面併合(1-1 単純図面併合)でj105に図面編集情報を合体させます。

j105内の組図編集4 File(J3DSEC,D3DISO,D3DISO_OID,SECTION_FILTER.xml)が更新されます。

組図が数十枚以上たまってくると、CPUに負荷がかかり、徐々にレスポンスが遅くなってきます。

このような時には、別のJOBフォルダに必要な図面を抽出して、編集を行えば、レスポンスは改善されます。編集後に、選択図面併合で元JOBフォルダに戻します。

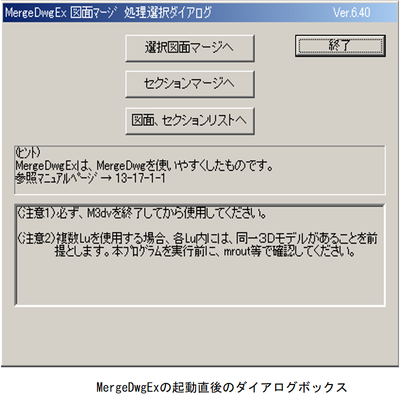

ランチャーから起動(ファイル生成⇒3D図面併合)あるいは、ＥＹＥＣＡＤのbinフォルダ内のMergeDwgEx.exeをダブルクリックしてください。

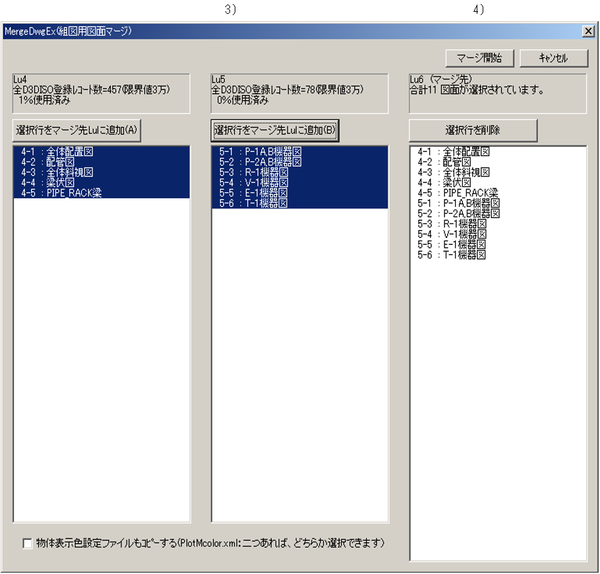

ダイアログボックス内のボタンを押して、処理を選択してください。
