0702 標準文字記号
図面番号符番基準
適用範囲
全ての技術図面に使用する標準文字記号を示します。
図面番号
図面番号符番基準
- 図面番号は2つ以上のハイフン(-)を含む最大16文字の英数字を用いて記入します。
-

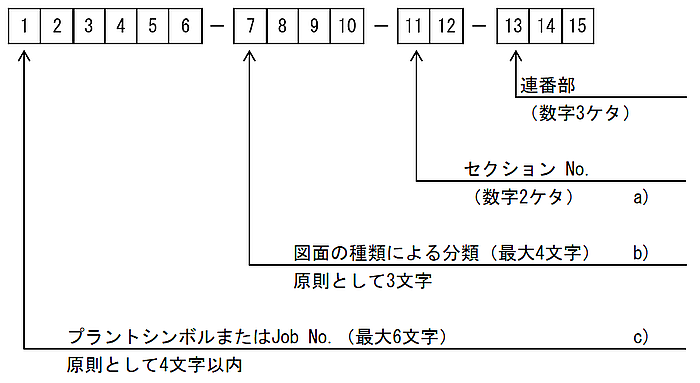

図面番号は原則として下記の様に符番します。

- ハイフンを含んだ文字数の合計は16文字以内としてください。
-
各々の図番の内容は、必ず図面番号に組み入れてください。
ただし順序の変更は可能です。
補足
a) セクションNo.は01~33までの数字2ケタにしてください。
b) 図面の種類の分類は原則として「図面の種類」を標準としてください。
c) プラントシンボルはプラント名、客先名、商品名のいずれかとし、英数字で表わしてください。

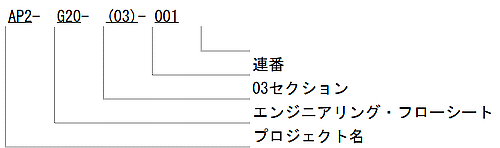

記入例

図面の種類
| G プロジェクト | G00 | 計画、検討および参考図 | |
|---|---|---|---|
| G10 | プロセスフローシート | ||
| G20 | エンジニアリングフローシート | ||
| G30 | 用役フローシート | ||
| G40 | 消化設備フローシート | ||
| G50 | プロットプラン | ||
| G60 | レイアウト | ||
| G70 | 基礎、架台計画図 | ||
| (G80) | |||
| G90 | その他 | ||
| M 機械 | M00 | 計画、検討および参考図 | |
| M10 | 塔・槽類 | ||
| M20 | 熱交換器 | ||
| M30 | 回転機器 | ||
| M40 | ユニット機器 | ||
| (M50) | |||
| (M60) | |||
| (M70) | |||
| M80 | 小物容器 | ||
| M90 | その他 | ||
| P 配管 | P00 | 計画、検討および参考図 | 配管立体図 |
| P10 | 配管計画図 | ||
| P20 | 配管組立図 | A1 | |
| P30 | 配管アイソメ図 | 立体図 | |
| P40 | 配管サポート図 | ||
| P50 | 配管スプール図 | ||
| P60 | 小物図 | ||
| P70 | 配管部品図 | ||
| (P80) | 配管詳細図 | ||
| P90 | その他 | ||
| E 電気 | E00 | 計画、検討および参考図 | |
| E02 | 単線接続図 | ||
| E04 | 電気室機器配置図 | ||
| E06 | 電気機器据付図 | ||
| E08 | ケーブルダクト配置図 | ケーブルダクト詳細図 | |
| E10 | 動力制御配線図 | ||
| E12 | 照明配線図 | ||
| E14 | 接地配線図 | 接地避雷配線図 | |
| E16 | 通信設備図 | ||
| E18 | ページング設備図 | ||
| E20 | 電話設備図 | ||
| E22 | 放送設備図 | ||
| E24 | 火災報知設備図 | ||
| E26 | 電気工事図 | ||
| E28 | 電気・計装工事図 | ||
| (E30) | |||
| (E40) | |||
| E50 | 展開接続図 | ||
| E60 | 機器外形図 | ||
| (E70) | |||
| (E80) | |||
| E90 | その他 | ||
| I 計装 | I00 | 計画、検討および参考図 | |
| I13 | 制御フローチャート | ||
| I14 | 計装フローシート | ||
| I16 | 計装ループ図 | ||
| I26 | 計器図 | ||
| I32 | 計装盤計画図 | ||
| I34 | 計装盤構造図 | ||
| I36 | 計装盤回路図 | ||
| I42 | 計装機器配置図 | ||
| I43 | 計装配線図・計装管図 | ||
| I44 | 計装施工要領図 | ||
| I45 | 計装材料製作図 | ||
| I50 | 計装保全計画図 | ||
| I60 | 計装品調達・製作・検査・梱包・輸送関係図 | ||
| I70 | 計装品工事施工・試運転関係工事 | ||
| C 土木 | C00 | 計画、検討および参考図 | |
| C10 | 全体平面および測量図 | ||
| C20 | 道路および造成工事 | ||
| C30 | 排水 | ||
| C40 | 基礎・架台類 | ||
| C50 | ピット、その他コンクリート構造物 | 基礎以外のもの | |
| C60 | 電気ケーブル、その他埋設物 | 排水関係以外のもの | |
| C70 | 緑化およびスポーツ設備 | ||
| C90 | その他 | ||
| A 建築 | A00 | 計画、検討および参考図 | |
| A10 | 意匠図 | ||
| A20 | 構造図 | ||
| A30 | 給排水 | ||
| A40 | 空調 | ||
| A50 | 電気 | ||
| A90 | その他 | ||
| F 消火設備 | F00 | 計画、検討および参考図 | |
| F10 | 消火設備配置および系統図 | ||
| F20 | 機器図 | ||
| (F30) | |||
| (F40) | |||
| F50 | 配管図 | ||
| F60 | 配管サポート図 | ||
| F70 | 配管サポート基礎 | ||
| (F80) | |||
| F90 | その他 | ||
文字記号
Ver.6.80において、A(B)GCNSTのPage P001の21W、22W、31Wに680を設定することにより、画面・図面の英数字文字はJIS A形直方体の半角文字に、漢字・カタカナ・ひら仮名はゴシック体の全角文字になります。
機器番号
- 機器番号の最大文字数は10とし、英数字およびハイフン(-)を用います。
- 詳細な機器番号の符番方法は、各地区保全部、Jobごとに符番体系を決定し、それに準じます。
機器仕様文字
図面上の機器仕様表示の内容詳細は、下記の4項目とします。
-
機器番号
上記「機器番号」に同じ
例)
E-100
105-100
-
機器名称
漢字、英数字を用いて17文字以内で記入します。
例) No.1 DP熱交換器
-
機器形式
漢字、英数字を用いて12文字以内で記入します。
例) 多管式熱交換器
-
主仕様項目(2種記入可能)
容量、性能的な内容を表わすものとし、
- 略号(内容を英字3ケタで表わしたもの)3文字
- 記入内容(数字)
- 単位
より、なるものとします。
(1)の略号については、次頁の「機器文字記号 機器仕様標準項目略号表」に準じます。
(2)の記入内容(数字)についてはピリオド(.)を含み、6文字までを有効表示桁とします。
(3)の単位はkcal、rpm等のまとまった単位系は1文字と考えてスラッシュ(/)を含まずに2文字までを有効表示文字数とします。
例)
SHE 390.0 ID → シェル内径390.0mm
DPS 0.5kgf/cm2G → 胴側設計圧力0.5kgf/cm2G
機器付属品文字記号
- 機器付属品図形には機器付属品文字記号とサイズ記号が記入できます。
- 文字の大きさは原則として2.0mmとします。
- 機器付属品文字記号の最大文字数は8文字とし、英数字および特殊記号(#、-等)を用いてください。
-
記入例を下記に示します。

機器文字記号 機器仕様標準項目略号表
本略号表にない略号を使用する時は、本表を参考にプラントごとに定義してください。
| 略号 | 英語 | 使用例 | |
|---|---|---|---|
| AIR | Air | ||
| BND | Band | バンド | バンド |
| コンベヤ | |||
| BSK | Basket | バスケット | |
| BLT | Belt | ベルト | |
| BDY | Body | 本体 | |
| BWL | Bowl | ボウル | |
| BOX | Box | 箱 | |
| CSG | Casing | ケーシング | |
| CHN | Conveyor | チェーン | |
| CNV | Conveyor | コンベヤ | |
| CYL | Cylinder | シリンダ | |
| DEL | Delivery | 吐出側 | |
| DPH | Diaphragm | ダイヤフラム | |
| DIE | Dies | ダイス | |
| DSK | Disk | ディスク | |
| DPC | Design Pressure of Coil | コイル設計圧力 | |
| DPI | Design Pressure of Inner Tube | 内管設計圧力 | |
| DPJ | Design Pressure of Jaket | ジャケット設計圧力 | |
| DPO | Design Pressure of Outer Tube | 外管設計圧力 | |
| DPP | Design Pressure of Process side | プロセス側設計圧力 | |
| DPU | Design Pressure of Utility side | 用役側設計圧力 | |
| DPT | Design Pressure of Tube side | 管側設計圧力 | |
| DPS | Design Pressure of Shell side | 胴側設計圧力 | |
| DRM | Drum | ドラム | |
| DCT | Duct | ダクト | |
| DMP | Dumper | ダンパ | |
| ELM | Element | エレメント | |
| EXT | Exhaust | 排気側 | |
| FAN | Fan | ファン | |
| FCL | Filter Cloth | 炉布 | |
| FLI | Flight | フライト(コンベヤ) | |
| FSH | Furnace Shell | 炉筒 | |
| FTU | Furnace Tube | 煙管 | |
| FTF | Face To Face | 面間 | |
| GEA | Gear | ギアー | |
| HTA | 伝熱面積 | ||
| IMP | Impeller | インペラ | |
| IN | In | 入側 | |
| INT | Imernal | 内部構造物 | |
| JKT | Jacket | ジャケット | |
| KNF | Knife | ナイフ | |
| MAX | Max | マックス | |
| MIN | Min | ミニ | |
| MIL | Mill | ミル | |
| NOZ | Nozzle | ノズル | |
| OUT | Out | 出側 | |
| PKG | Packing | 充填物 | |
| PAN | Pan | パン | |
| PIP | pipe | パイプ | |
| PIS | Piston | ピストン | |
| PLT | Plate | プレート | |
| PLG | Plunger | プランジャ | |
| PRP | Propeller | プロペラ | |
| RAK | Rake | レーキ | |
| RLB | Roller | ローラ | |
| RTR | Rotor | ロータ | |
| SCN | Screen | スクリーン | |
| SCR | Screw | スクリュー | |
| SFT | Shaft | シャフト | |
| SHL | Shell | シェル | |
| SPR | Spray | スプレー | |
| STT | Stator | 固定刃 | |
| STM | Steam | スチーム | |
| STK | Stoker | ストーカ | |
| SCT | Suction | 吸込側 | |
| TNK | Tank | タンク | |
| TBI | Tube Inner | 内管 | |
| TBO | Tube Outer | 外管 | |
| TRY | Tray | トレイ | |
| TUB | Tube | チューブ | |
| TRG | Trough | トラフ | |
| VOL | Volume | ||
| WAL | Wall | 炉壁 | |
| WTR | Water | 駆動水圧 | |
| WIN | Wing | 羽根 | |
配管仕様文字
-

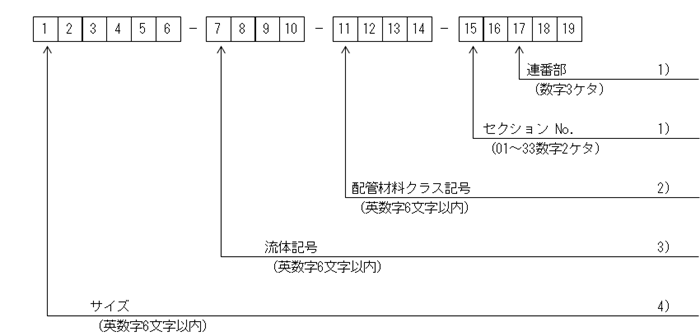

配管仕様文字は下記の様に符番します。

- 配管仕様文字は3ヶのハイフン(-)を含む最大22文字の英数字を用いて記入します。
-
第20~24文字として保温・保冷の表示文字を追加記入することができます。
(5文字以内 英数字)表示詳細は『P&ID作図基準』の「保温・保冷の記入法」に準じます。
- それぞれの文字数が最大値より小さい時は、前詰めで記入します。
-
セクションがプラントで1つしかない時、セクションNo.を省略しても構いません。
補足
1) セクションNo.と連番部とで、ラインNo.を構成します。
連番は同一セクション内の1つの流体ごとに連続してとるものとします。
-

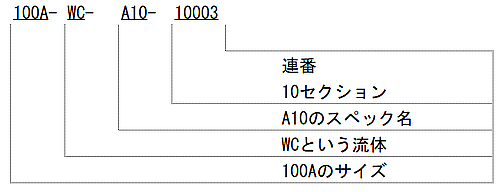

記入例

2) 配管のクラス記号を記入します。
この記号は各プラントごとにプラント用の配管材料基準を定め、そこに登録されている記号を使用してください。
記号の詳細についてはManual「共通 配管材料基準(PMS)」を参照してください。
3) 流体記号を記入します。
本記号も 2)と同様にして記号を各プラントごとに決定してください。
4) 第1~4文字は配管サイズを記入します。
第5~6文字は配管サイズ単位を記入します。
単位は「A」、「B」、「"」または「mm」とします。
それぞれの単位に合わせてサイズ数値を選択してください。
ただし、一つのプラント内でのA、B、"単位の混在は認められません。
ラインNo.だけ特別に符番しないことも可能とします。
配管用文字記号 配管付属品仕様文字、タグNo.表示
配管付属品仕様文字
-
配管付属品仕様文字は下記の様に2段で表示します。

-
サイズ記号の第1~4文字は配管サイズを記入します。
第5~6文字は配管サイズ単位を記入します。
単位は「A」、「B」、「"」または「mm」とします。
それぞれの単位に合わせてサイズ数値を記入します。
ただし、一つのプラント内でのA、B、"単位の混在は避けてください。
-
配管材料クラス記号を記入します。
この記号は各プラントごとに定められた配管材料基準より、そのバルブが登録されているスペックの記号を選択して記入してください。
詳細はManual「共通 配管材料基準(PMS)」を参照してください。
-
サイズ・スペックの表示は、原則としてバルブ類に限り、その他の一般付属品はタグNo.を付けます。
タグNo.をつけている一般付属品は図面中でのサイズ・スペックの表示を原則として行いません。
タグNo.表示

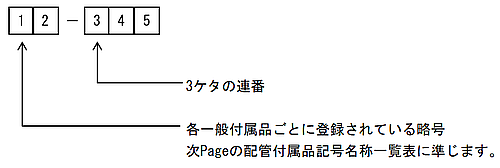

タグNo.の文字は、6文字以内で下記の様にします。

配管用文字記号 配管付属品記号名称一覧表
| 記号 | 名称 |
|---|---|
| EX | エキスパンションジョイント |
| FA | フレームアレスタ |
| FN | ファンネル |
| FX | フレキシブルチューブ |
| HC | ホース・コネクション |
| IB | 閉止板 |
| JO | 遠隔継手 |
| ボールジョイント | |
| - | |
| RD | ラプチャーディスク |
| RO | 制限オリフィス |
| SC | サンプリングコネクション |
| SF | Y型ストレーナ |
| バケット型ストレーナ | |
| 特殊型ストレーナ | |
| - | |
| SG | フローサイトグラス |
| SN | スプレーノズル |
| SL | サイレンサ |
| SP | スペクタルブラインド |
| TP | 輸送室 |
| TR | スチームトラップ |
| WF | 屋外消火栓 |
| 屋内消火栓 | |
| - | - |
| ST | テンポラリーストレーナ |
| MX | スタティック・ミキサ |
| LG | ガラス・液面計 |
| V | 仕切弁 |
| 玉形弁 | |
| 逆止弁 | |
| ニードル弁 | |
| ボール弁 | |
| ダイヤフラム弁 | |
| ベローズ弁 | |
| ダンパ | |
| バタフライ弁 | |
| Y型弁 | |
| ピストン弁 | |
| 真空弁 | |
| プラグ | |
| コック | |
| ピンチ弁 | |
| デスク弁 | |
| アングルグローブ弁 | |
| アングルニードル弁 | |
| アングル逆止弁 | |
| AF | アングルフロート弁 |
| BV | ブリーザ弁 |
| DV | ダイバータ弁 |
| EV | 緊急遮断弁 |
| FB | 四方ボール弁 |
| FC | 四方コック |
| FL | フロート弁 |
| FV | フート弁 |
| GV | 排気弁 |
| MV | 多方弁 |
| PB | 背圧弁 |
| PD | 減圧弁 |
| PP | 差圧弁 |
| PV | プレート弁 |
| スライド・ゲート弁 | |
| RV | 逃し弁 |
| 直通弁 | |
| SV | 安全弁 |
| 直通安全弁 | |
| TB | 三方ボール弁(120℃タイプ) |
| TC | 三方コック |
| TV | タンク弁 |
| フラッシュ弁 | |
| ラム弁 | |
| VS | その他の特殊弁 |
| WV | ワンダーバルブ |
計装用文字記号
計装用文字記号は、計測のそれぞれの目的や機能を一般的に表示するものです。
第1文字
- 文字記号の第1文字は変量を表わし、下記の変量・機能記号表に準じます。
- CO2、PHなどのように、よく知られている化学記号はこれをその組成の文字記号としても構いません。
- 比率、差を示すのに下記表の変量修飾記号を変量記号の後に、小文字で付けて用いても構いません。
- 例えば、"Fr"は「流量比率」、"Td"は「温度差」を示す文字記号となります。
第2文字および第3文字以下
- 第2文字および第3文字以下は計測設備要素の形式、または機能を表わし、下記表に準じます。
- 計測設備要素とは計測設備(各種の変量、または状態を量的にとらえ、またはさらに制御するための設備)を構成する要素をいいます。
- 例えば検出器、伝送器、表示計器、調節器、調節部などとして用いられる機器を単独に表わします。
<変量・機能記号表> 表1
| 文字記号 | 変量記号 | 変量修飾記号 | 機能記号 |
|---|---|---|---|
| A | 組成・品質 | 警報 | |
| B | 状態・運転表示等 | ||
| C | 導電率 | 調節 | |
| D | 密度・比重 | 差 | |
| E | 電気的量 | 検出器 | |
| F | 瞬時流量 | ||
| G | 位置・長さ | 監視 | |
| H | 手動 | ||
| I | 指示 | ||
| J | |||
| K | 時間 | 計算機制御 | |
| L | レベル | ロギング | |
| M | 水分・湿度 | ||
| N | 回数・頻度 | ||
| O | |||
| P | 圧力・真空 | 試料採取点・測定点 | |
| Q | 積算 | ||
| R | 比率 | 記録 | |
| S | 速さ回転数・周波数 | スイッチ | |
| T | 温度 | 伝送 | |
| U | 不特定・多種 | 不特定 | |
| V | 粘度 | バルブ等の調節部 | |
| W | 質量・力 | 保護管 | |
| X | 不特定 | その他の機能 | |
| Y | 演算・変換 | ||
| Z | 位置・開度 | 安全・緊急 | |
| 化学記号 | 組成 |
文字記号の配列
-
文字記号に用いる文字はすべて大文字を用います。
ただし、化学記号として用いられる小文字、表1の変量修飾記号は例外とします。
-
変量は第1字とします。
ただし、"CO2"、"PH"等の化学記号と"Fr"、"Td"等の変量修飾記号を使った場合とは、2字以上でもひとつの文字とみなします。
-
計測設備要素の形式、または機能は第2字以下とします。
そのうち指示の"I"、記録の"R"、検出器"E"および測定点、試料採取点の"P"は第2字としてだけ使い、第3字以下には使用しません。
- 調節、積算、警報の機能を合せ持つものは、"C"、"Q"、"A"の順に配列します。
- 文字の間、および文字の組合せの間には点やハイフンを使用しないでください。
- 文字記号の配列は以下の例の通りです。
- 上記表は変量を"X"として表わした例ですが、"X"を表1に示す文字記号に置き換えてそれぞれの計測設備要素の形式、または機能を表わします。
-
変量の種類によっては、表1、表2の組合せの中で不可能な組合せがあります。
例えばTQ、DQ等です。
表2
| 計測設備要素の形式または機能 | 文字記号 | |
|---|---|---|
| 指示計 | XI | |
| (指示) | 記録計 | XR |
| 調節器 | (無指示) | XC |
| 積算計 | XQ | |
| 警報器 | (無指示) | XA |
| 指示調節計 | XIC | |
| 指示積算計 | XIQ | |
| 指示警報計 | XIA | |
| 指示調節警報計 | XICA | |
| (指示) | 記録調節計 | XRC |
| (指示) | 記録積算計 | XRQ |
| (指示) | 記録警報計 | XRA |
| (指示) | 記録調節警報計 | XRCA |
| (指示) | 記録調節積算計 | XRCQ |
| 検出器 | XE | |
| 測定点または試料採取点 | XP | |
| (自力式) | 調節弁 | XCV |
| 一般調節弁 | XV | |
演算記号および変換信号記号
計装文字記号のうち、演算記号および変換信号記号はそれぞれ下記の表に準じます。
-
演算記号
機能 記号 加える + 引く - 掛ける × 割る ÷ 開平 √ 時間に関する微分 d/dt 時間に関する積分 ∫ 総乗積 Π 総和 Σ -
変換信号記号
変換信号種類 記号 アナログ量 A デジタル量 D 電圧 V 電流 I 空気圧 P 油圧 H 機械量 M

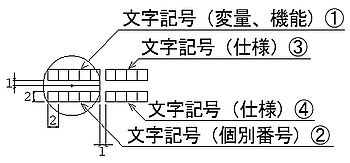

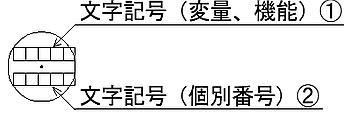

計装用文字記号 計装文字記号の記入位置と大きさ
| 名称 | 記号 | 記入位置/大きさ 単位(mm) |
|---|---|---|
|
パネル計器 一般 |
![]() |
![]() |
|
現場パネル計器 一般 |
![]() |
同上 |
|
現場計器 一般 |
![]() |
![]() |
|
変換器 パネル明示 |
![]() |
![]() |
| 変換器 | 同上 | |
|
演算器 パネル明示 |
![]() |
![]() |
| 演算器 | ![]() |
同上 |
|
付属品等 パネル明示 |
![]() |
![]() |
| 付属品等 | ![]() |
![]() |
| CPU入出力 | ![]() |
![]() |
| 風船記号 | 現場計器(一般)に同じ | |
|

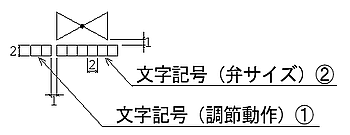

弁類 2方 |
![]() |
![]() |
|

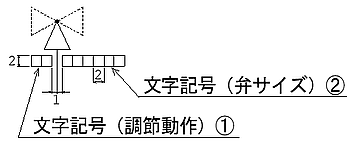

弁類 アングル、3方 |
![]() |
![]() |
注意
- 文字記号は1マス1文字です。
-

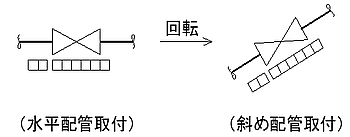

図記号を回転した場合は、文字記号もそれと同角度回転します。

- 文字記号の入力順は右端に示した①~④の順です。
- 各寸法は図記号が標準値の場合であり、図記号の寸法を変えた場合は、それに比例するものとします。
