12 10 外部Data取り込み

外部CAD Dataを有効利用し、モデリング工数の削減が可能です。

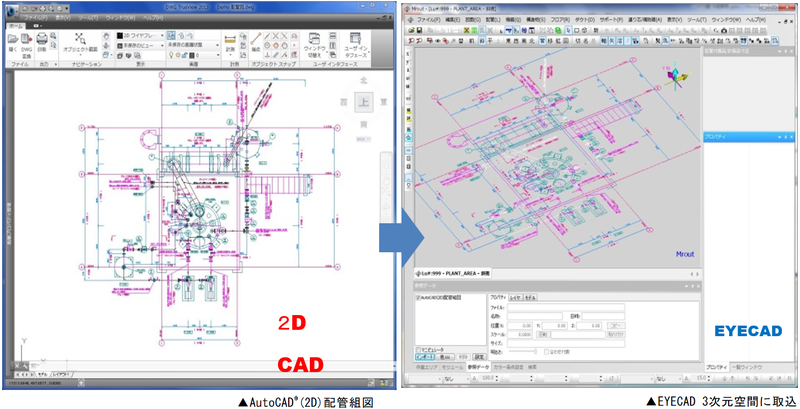

1. AutoCAD®(2D)配管組図（File形式：DXF、DWG）をEYECADの3次元空間に取込みます。

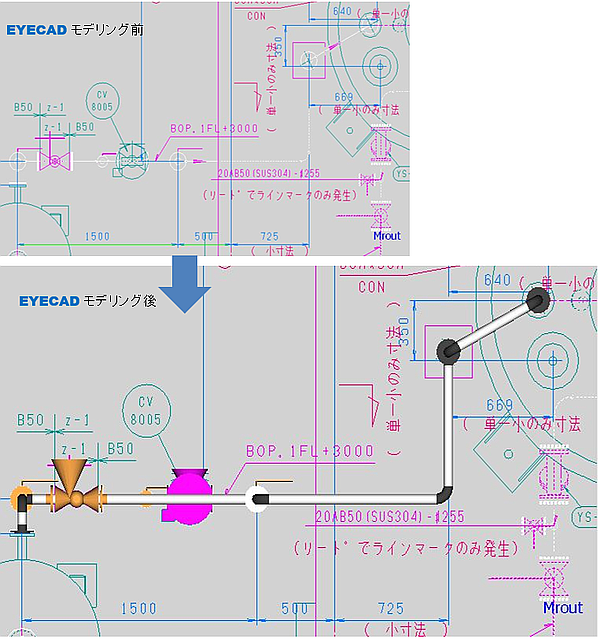

2. 2D配管組図の線を指示しながら、なぞる感覚で3D配管モデルを作成



外部CAD Dataを有効利用し、モデリング工数の削減が可能です。

1. 他3D CADシステムのFile(形式：DXF、DWG）をEYECADの3次元空間に取込みます。

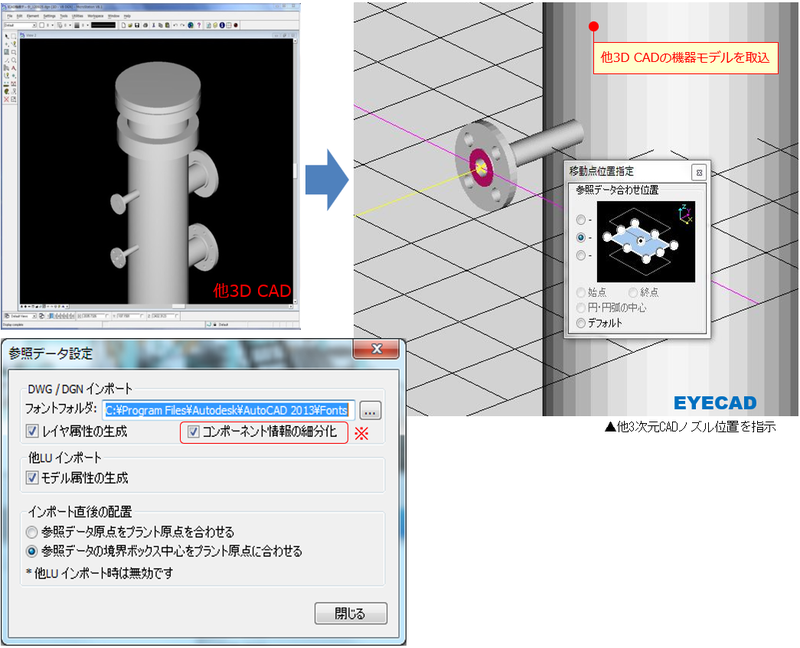

   ※：参照Dataの設定時に、"コンポーネント情報の細分化"にチェックすることでプリミティブ単位（線分や円など）で選択が可能となります。
   本事例のように、機器の位置を参照Dataの線分の位置に合わせる場合はこの細分化が必要です。
   細分化すると参照DataのData量が大きくなるのでレスポンスは低下します。
   外部Data参照に関する詳細説明は、「10-11 外部Data参照」を参照してください。

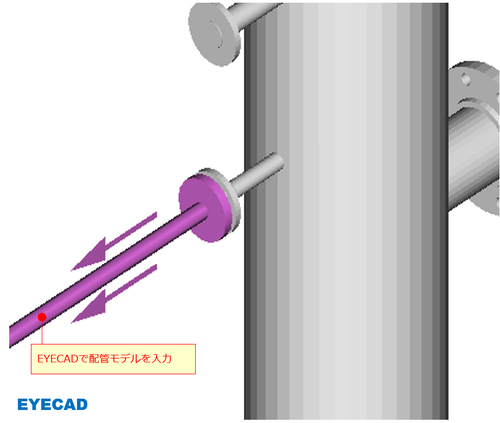

2. EYECAD で配管モデリングを行います。



基本計画等で準備された2D図面をEYECADに取り込んで配管モデリングをする事例を示します。

基本計画時の2D図面（dxf、dwg、等）をEYECADに取り込みます。

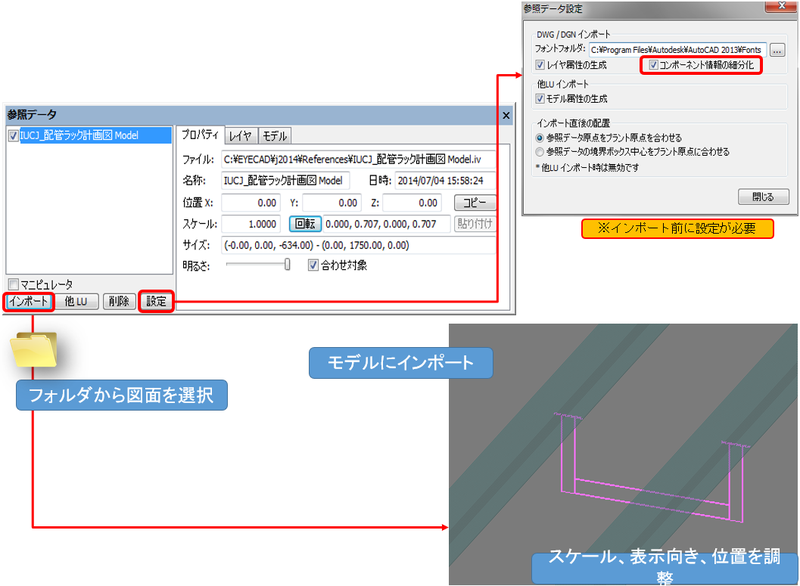

• 2D図面のインポート手順

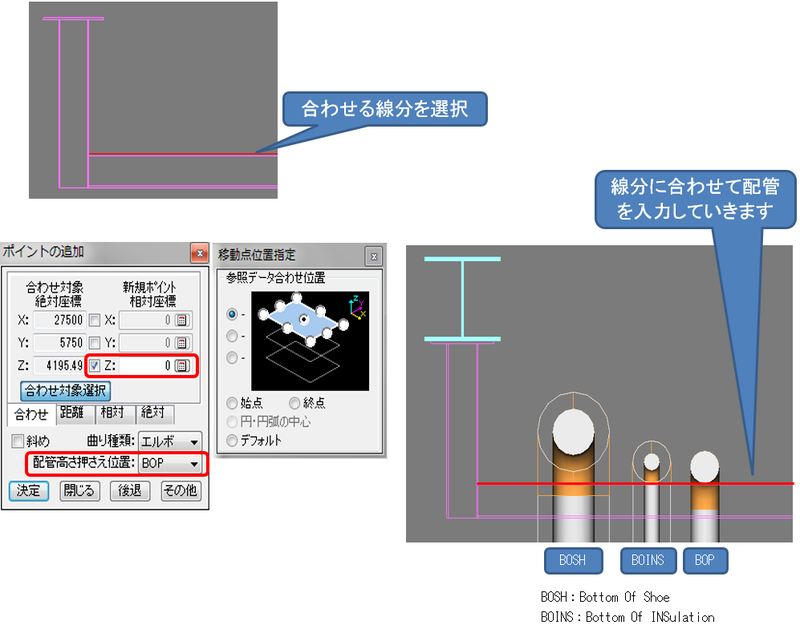

• 2D図面に合わせて配管を入力する手順
