1306 セクション 図面内 配置

セクション・文字配置

タグ、セクションを簡単に揃える機能です。

以下の方法があります。

図面内数値(mm)入力

図面内のセクション・文字(タグ)を座標値 (X,Y)でmm単位に移動できます。

1. メニューバーより〔操作(O)〕－〔セクション編集(E)〕を選択し、［セクション編集］モードに入ります。
2. 移動したいセクションをマウスクリックします。

3. メニューバーより〔セクション・文字配置(L)〕－〔図面内数値(mm)入力(N)〕を選択します。

   （または、ツールバーの アイコンをクリックします。）

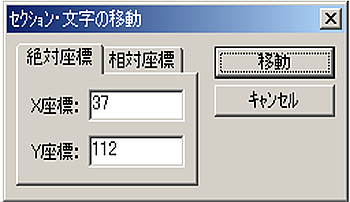

4. 下図の【セクション・文字の移動】ダイアログが表示されます。

   デフォルトは、“絶対座標”です。



5. X座標、Y座標内にキーボードで入力します。

   （これは図面内の座標値です。基準位置は図面の一番左下になります。）

   • 移動

     入力した数値通り移動します。

   • キャンセル

     キャンセルします。(Escキーでもできます。)

6. “相対座標”をマウスクリックすると、現在位置から相対値で移動します。

   （移動方法は“絶対座標”と同じ方法です。）

7. “複数選択も可能です。複数選択したい場合は以下の通りです。

   • 複数選択

     Ctrl+マウスでタグをヒットします。

     (選択解除は、再度Ctrl+マウスでタグをヒットします。)

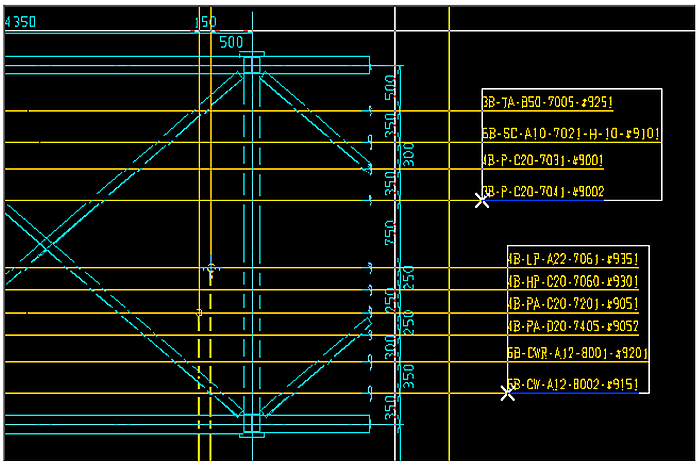

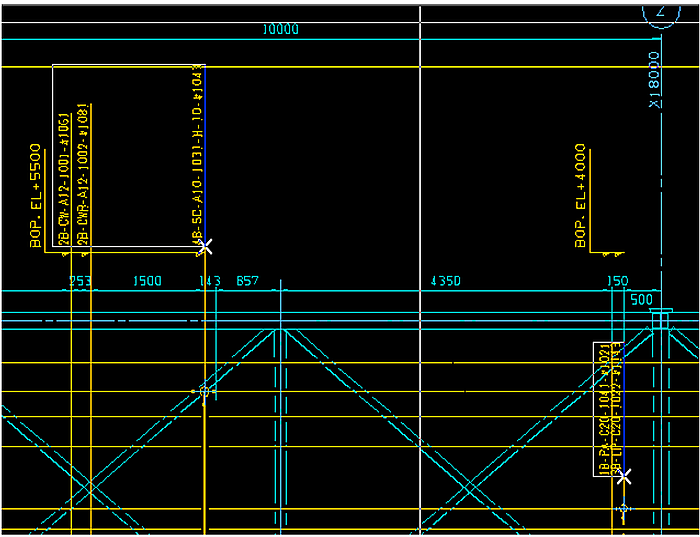

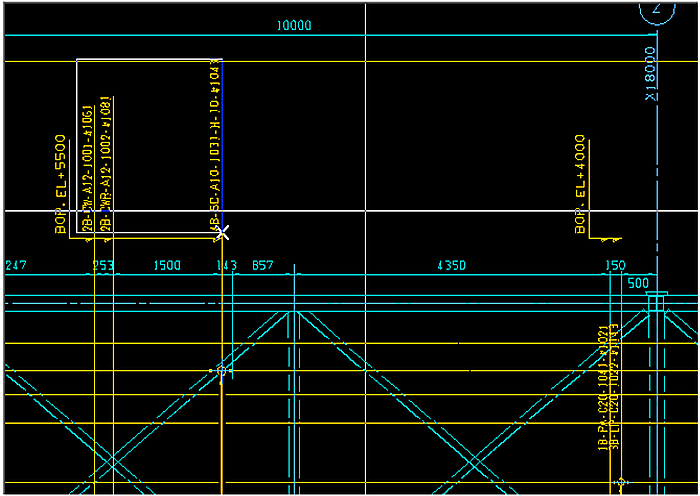

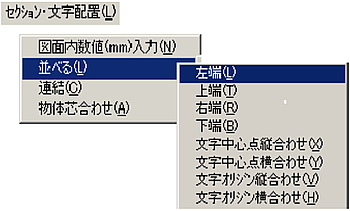

左端

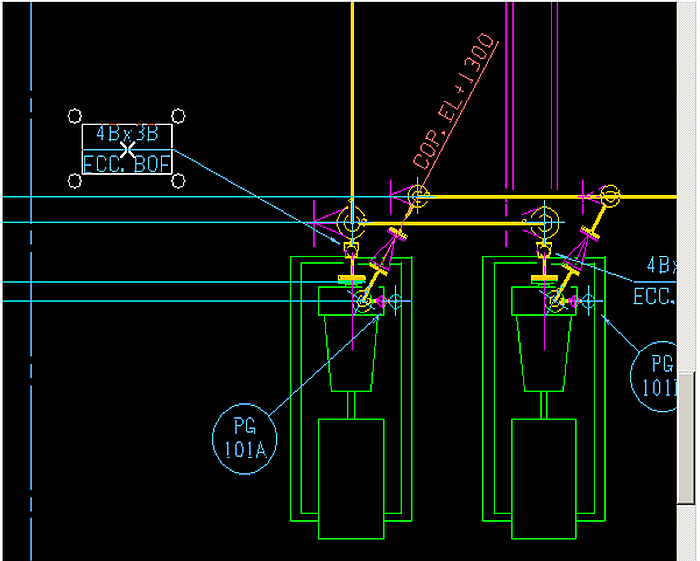

セクション・文字(タグ)を左端基準で合わせます。

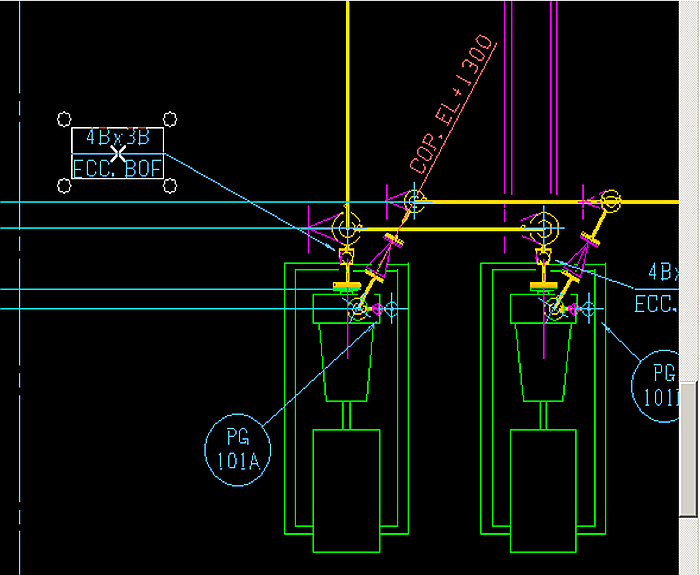

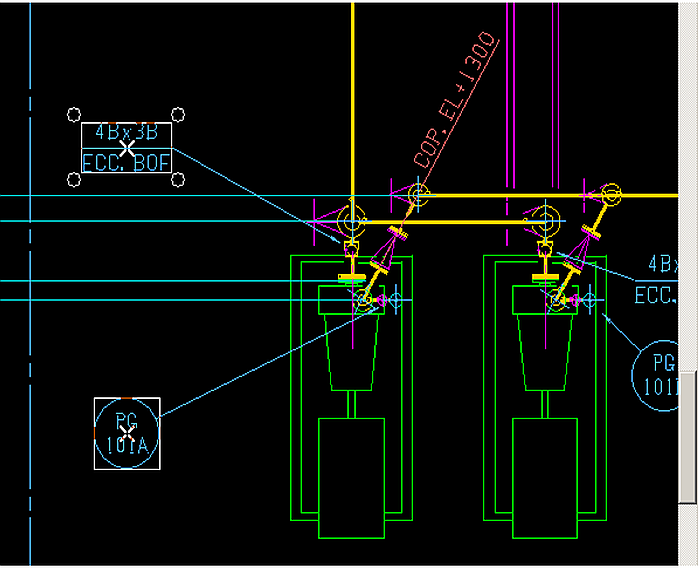

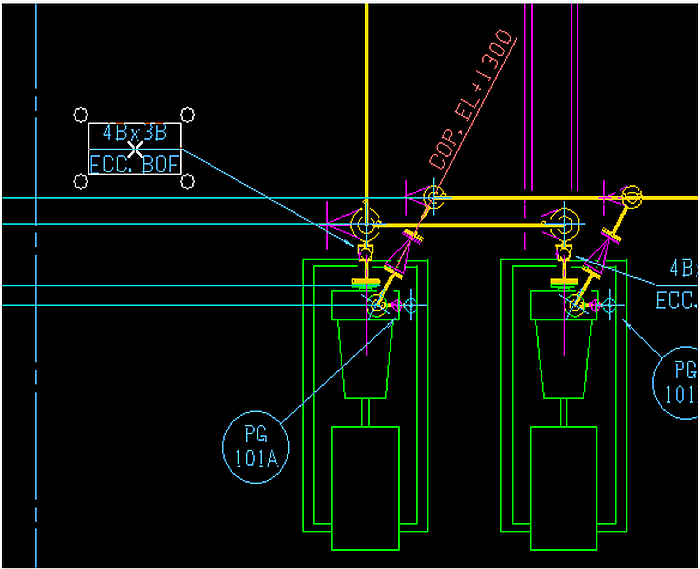

1. 基準にしたい文字(タグ)をマウスヒットします。

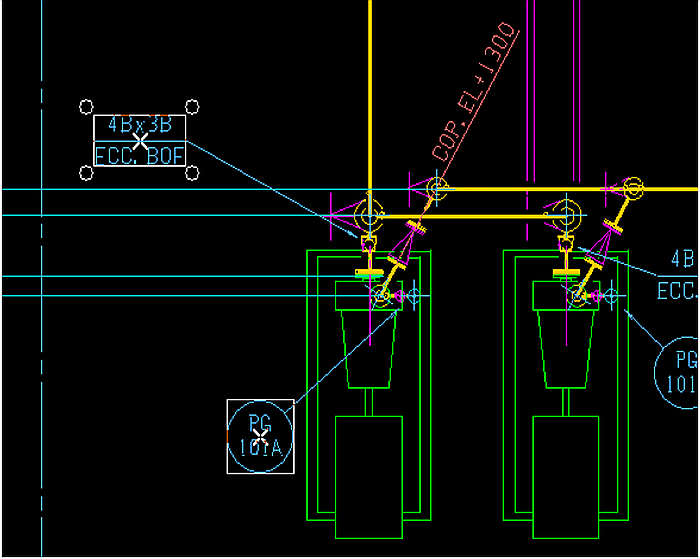

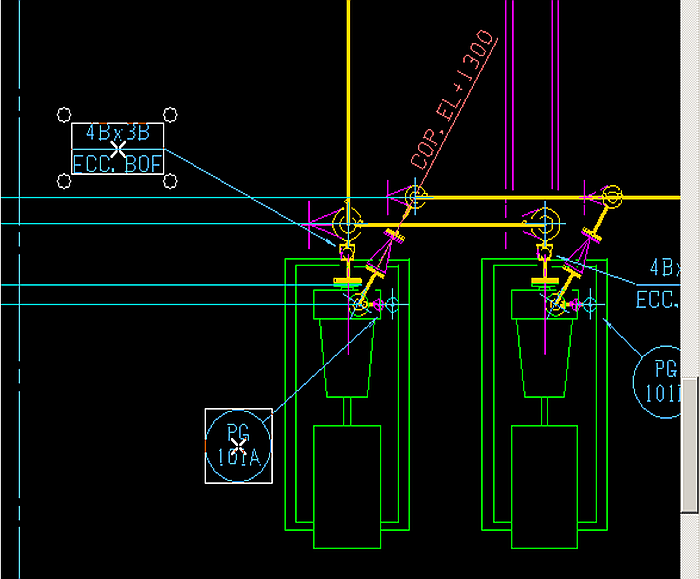

2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。



3. 下記の操作を行うと（または、ツールバーの アイコンをクリッククリックします。）、下図の様に左端を並べる事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z

   • 移動した位置に戻す：Ctrl+Y

4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

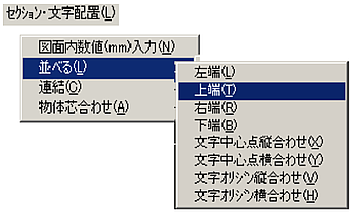

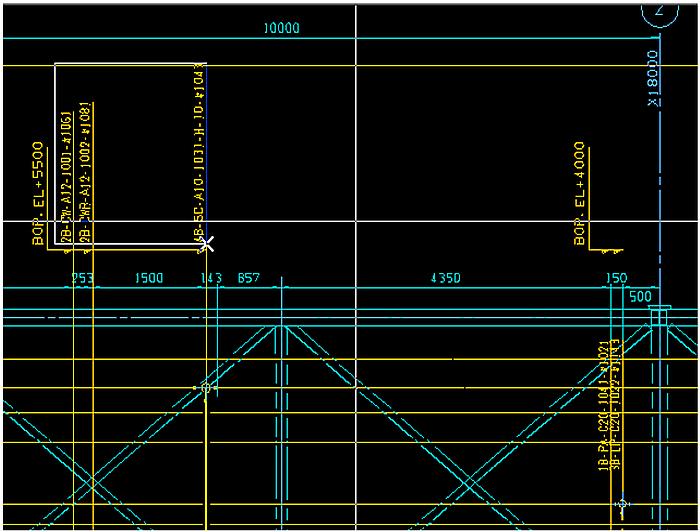

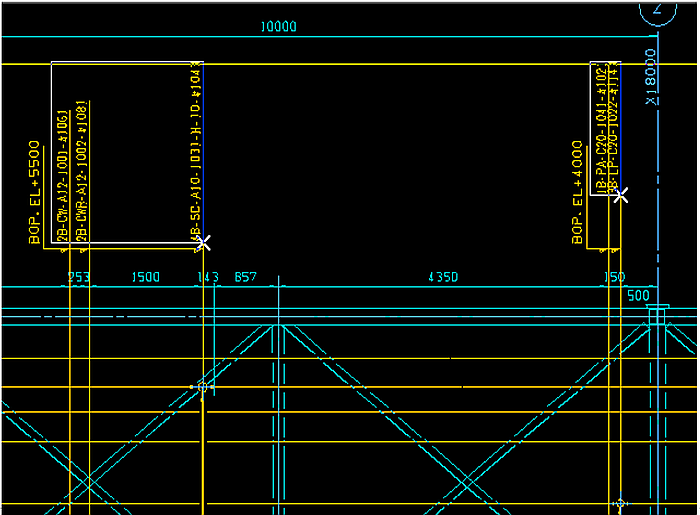

上端

セクション・文字(タグ)を上端基準で合わせます。

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。



3. 下記の操作を行うと（またはツールバーの アイコンをクリックします。）、下図の様に上端を並べる事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

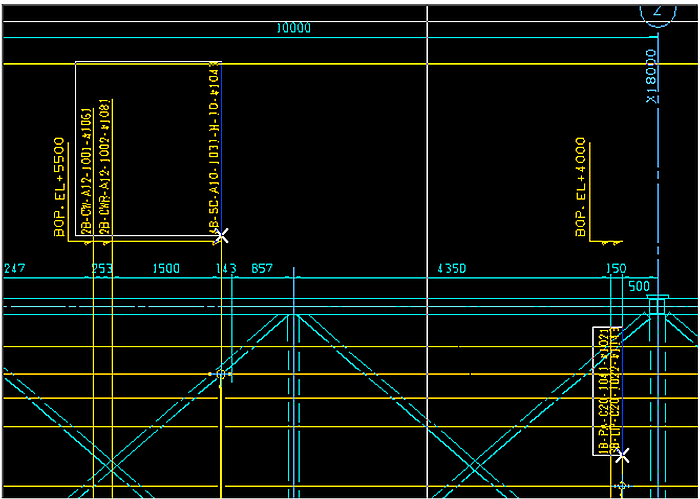

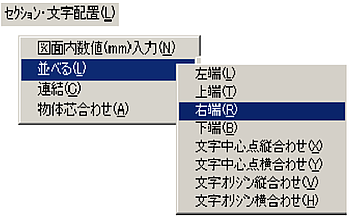

右端

セクション・文字(タグ)を右端基準で合わせます。

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。



3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に右端を並べる事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

下端

セクション・文字(タグ)を下端基準で合わせます。

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

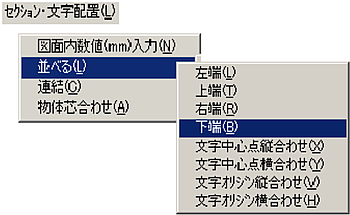

3. 下記の操作を行うと（またはツールバーの アイコンをクリックします。）、下図の様に下端を並べる事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

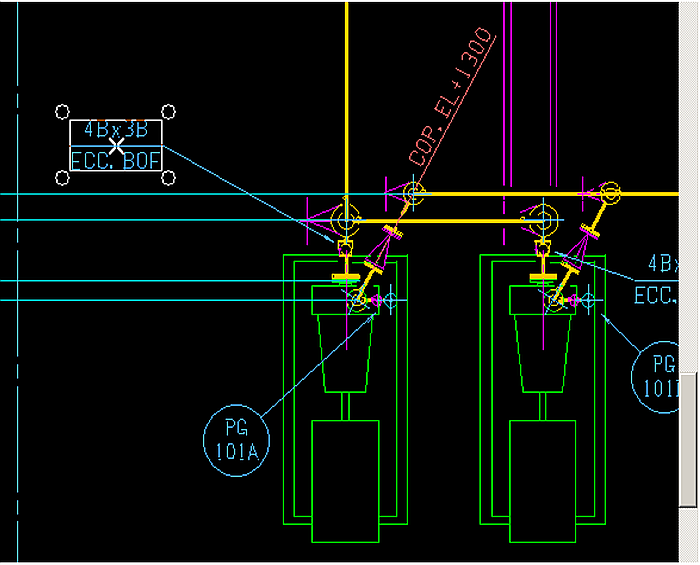

文字中心点縦合わせ

文字(タグ)を中心点（トラッカーの中心点）縦基準で合わせます。

(セクションに、この機能はありません。)

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。



3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)を中心点縦合わせで並べる事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。

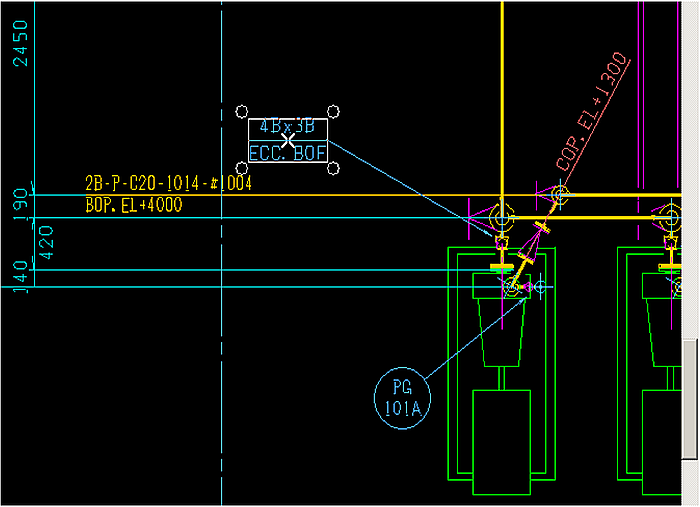

文字中心点横合わせ

文字(タグ)を中心点（トラッカーの中心点）横基準で合わせます。

(セクションにこの機能はありません。)

1. 基準にしたい文字(タグ)をマウスヒットします。



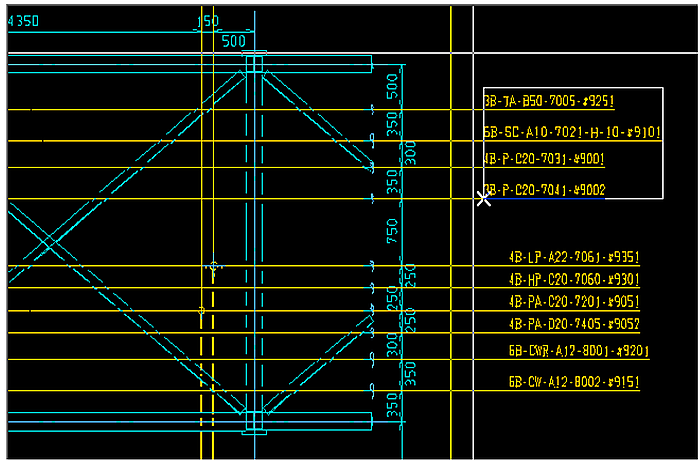

2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

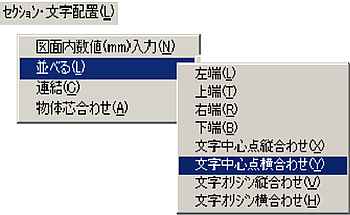

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)を中心点横合わせで並べる事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。

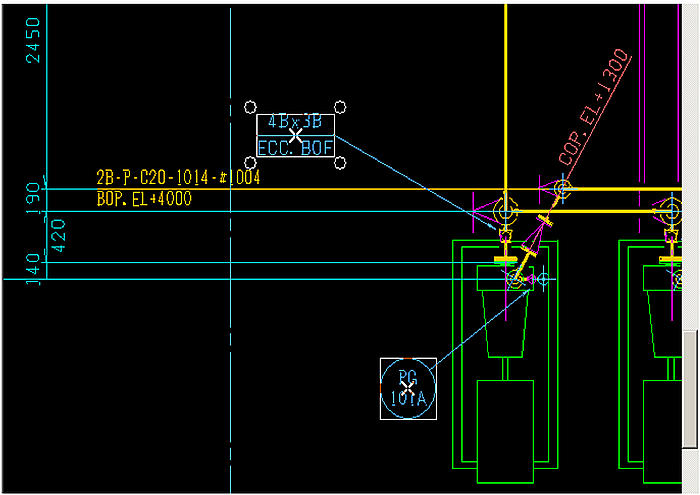

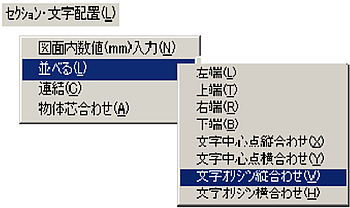

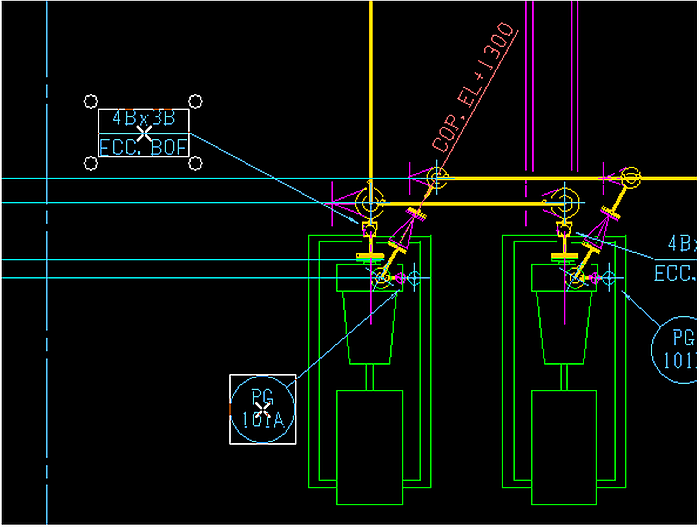

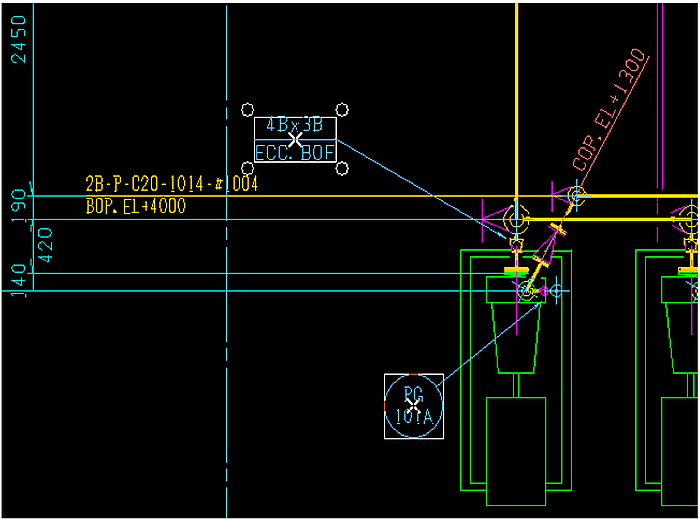

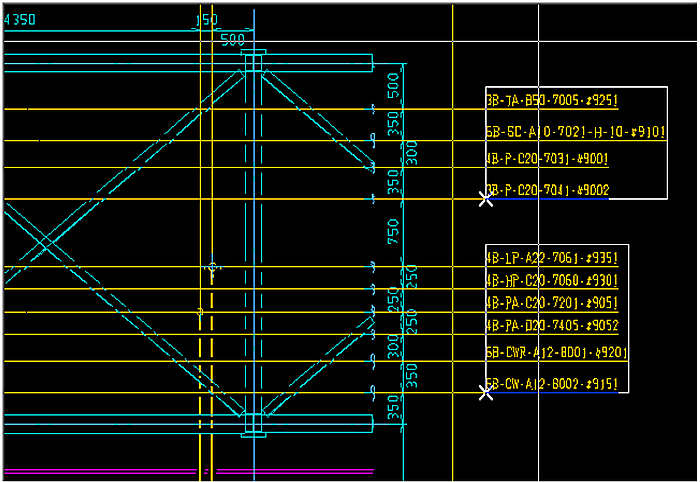

文字オリジン縦合わせ

文字(タグ)をオリジン縦基準で合わせます。(セクションに、この機能はありません。)

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

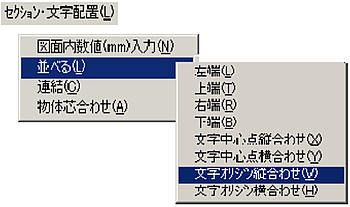

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に文字(タグ)をオリジン縦合わせで並べる事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。

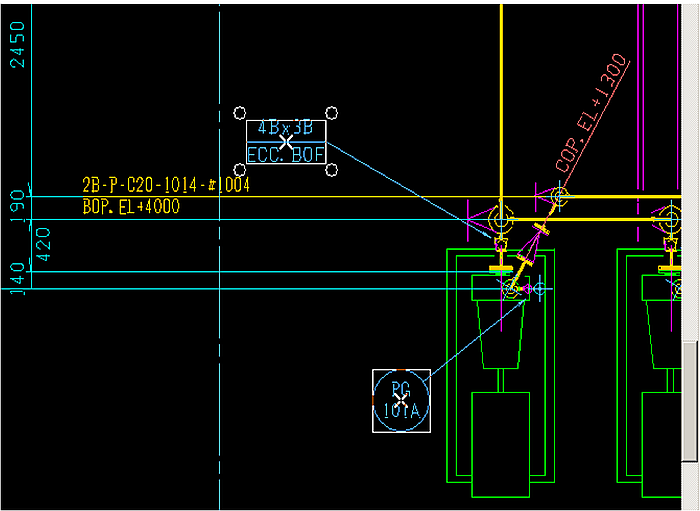

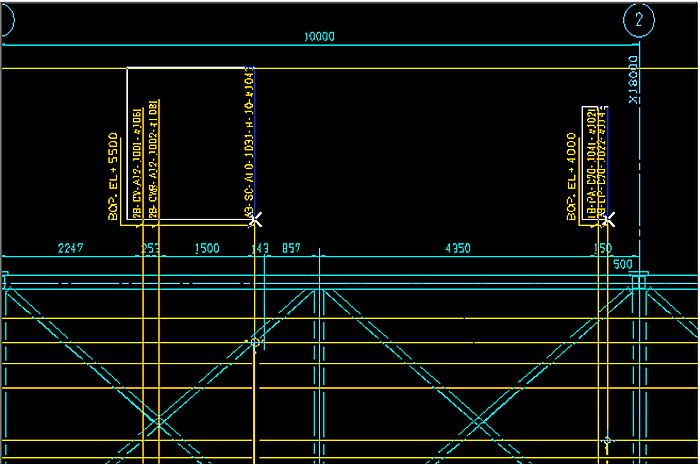

文字オリジン横合わせ

文字(タグ)をオリジン横基準で合わせます。(セクションにこの機能はありません。)

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

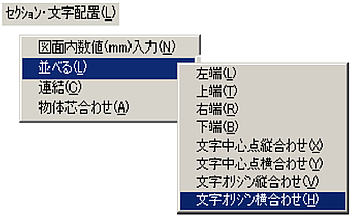

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に文字(タグ)をオリジン横合わせで並べる事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。

連結

セクションのセクション枠同士、文字(タグ)のトラッカー同士の連結ができます。

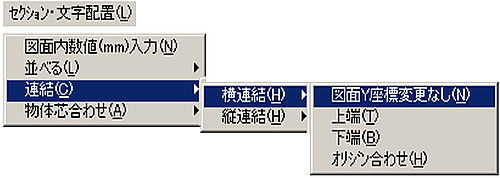

図面Y座標変更無し

一方のセクション(セクション枠)・文字(タグ)の左端と他方のセクション(セクション枠)・文字(タグ)の右端のX座標が同じになります。

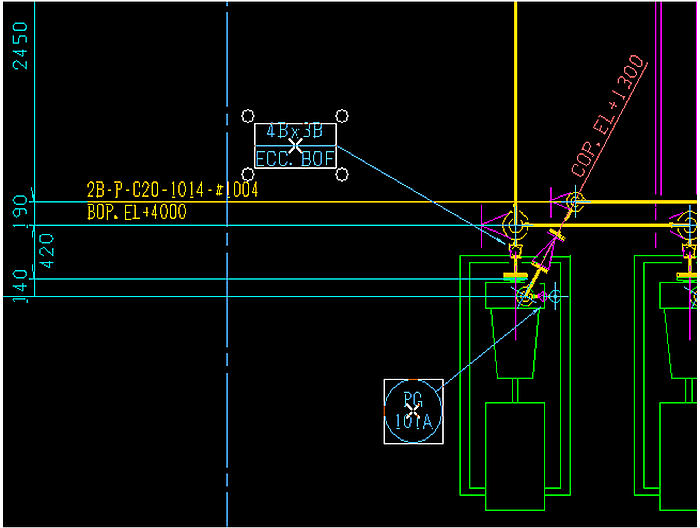

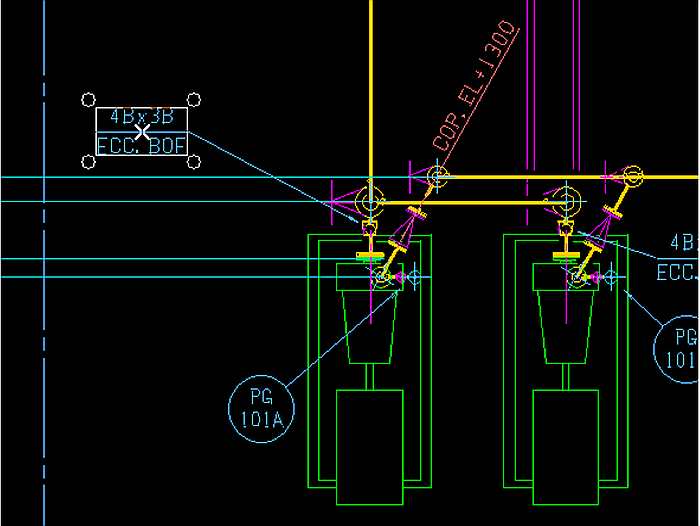

1. 基準にしたい文字(タグ)をマウスヒットします。

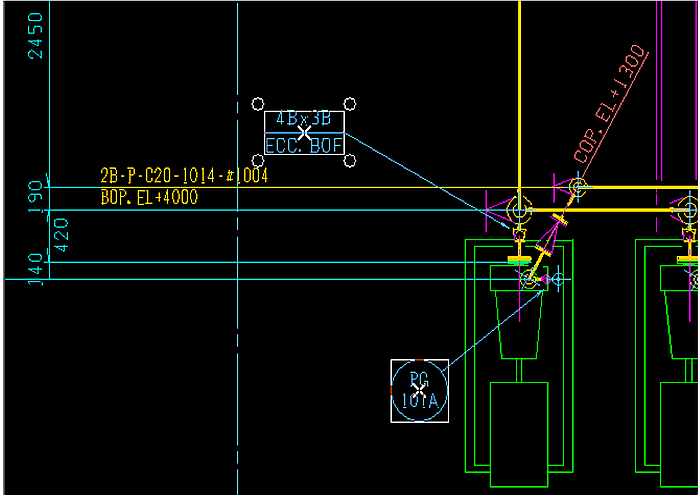

2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

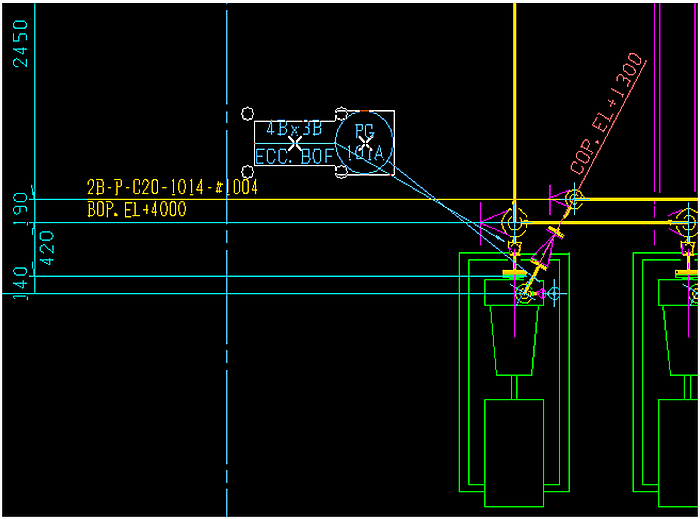

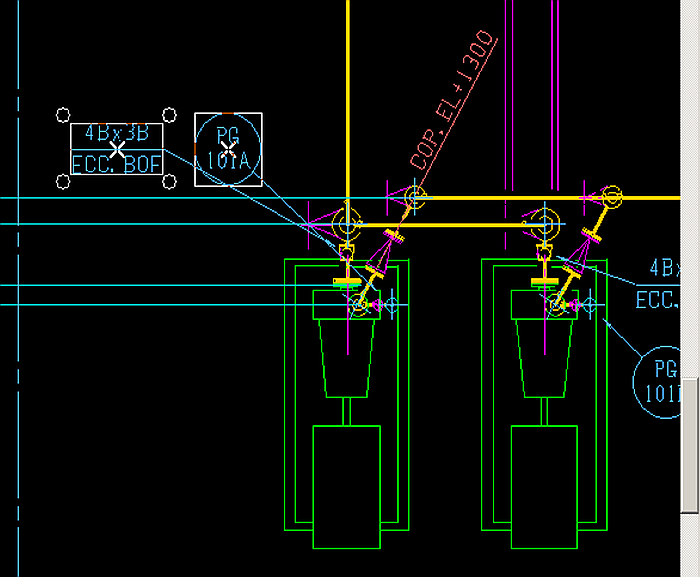

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)のトラッカー右端と、文字(タグ)のトラッカー左端のX座標を同じにする事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

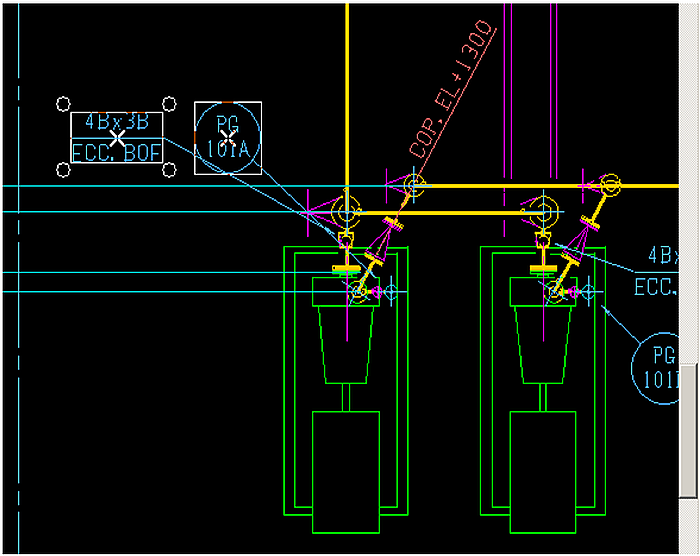

上端

セクション・文字(タグ)を上端基準で連結します。

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

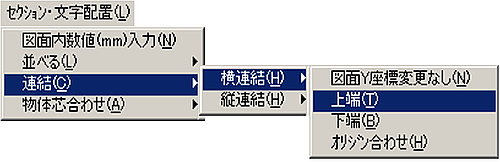

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)のトラッカー右上端と、文字(タグ)のトラッカー左上端とを連結する事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

下端

セクション・文字(タグ)を下端基準で連結します。

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

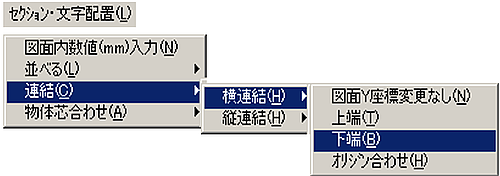

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)のトラッカー右下端と、文字(タグ)のトラッカー左下端とを連結する事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

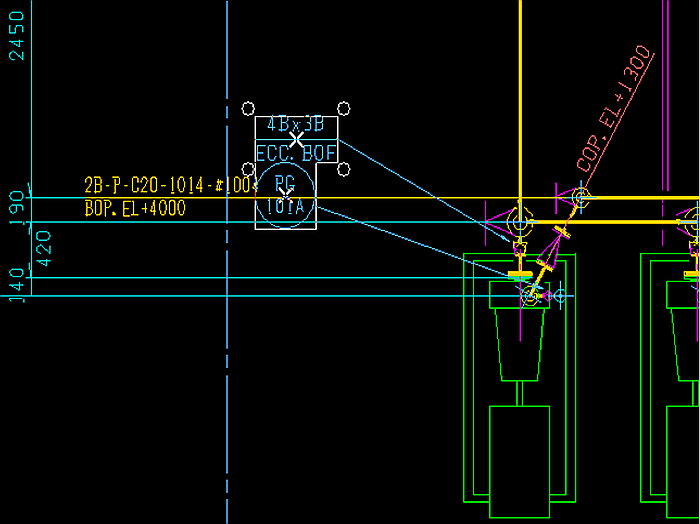

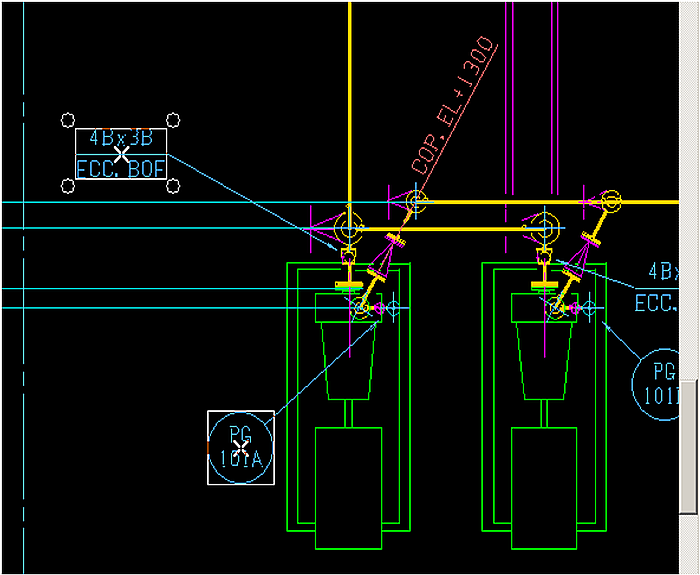

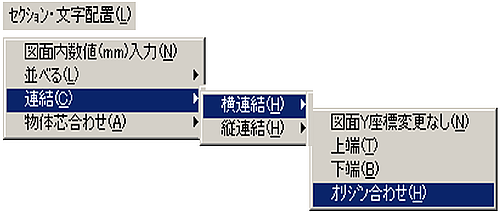

オリジン合わせ

文字(タグ)をオリジン横基準で結合します。(セクションにこの機能はありません。)

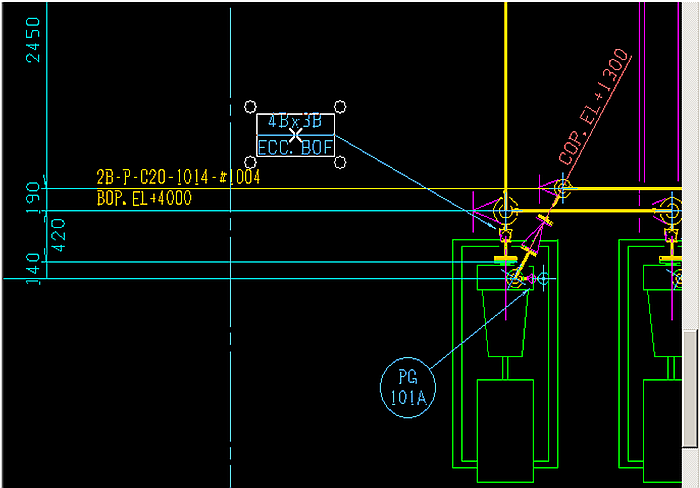

1. 基準にしたい文字(タグ)をマウスヒットします。

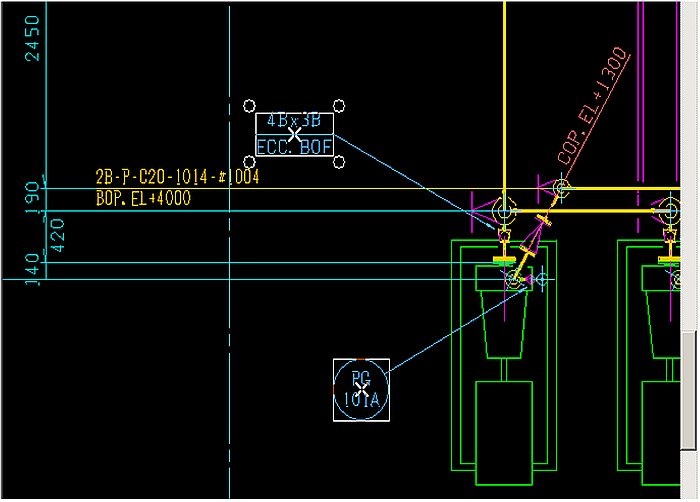

2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

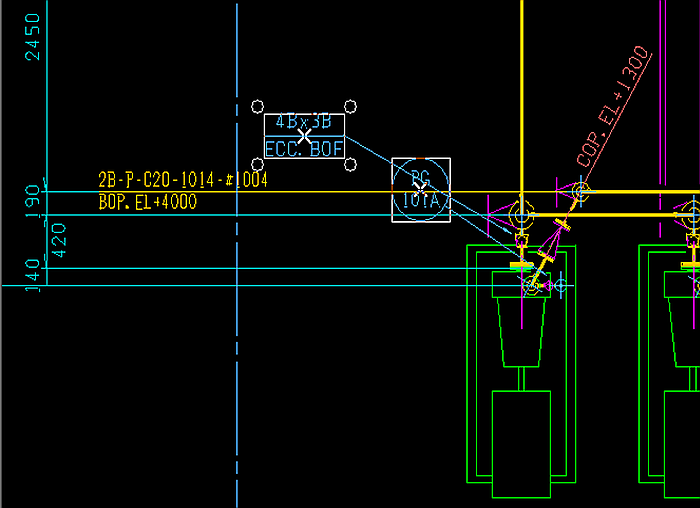

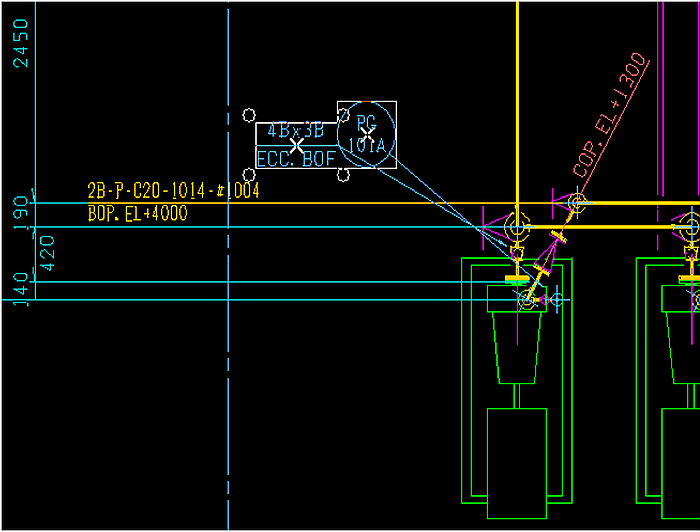

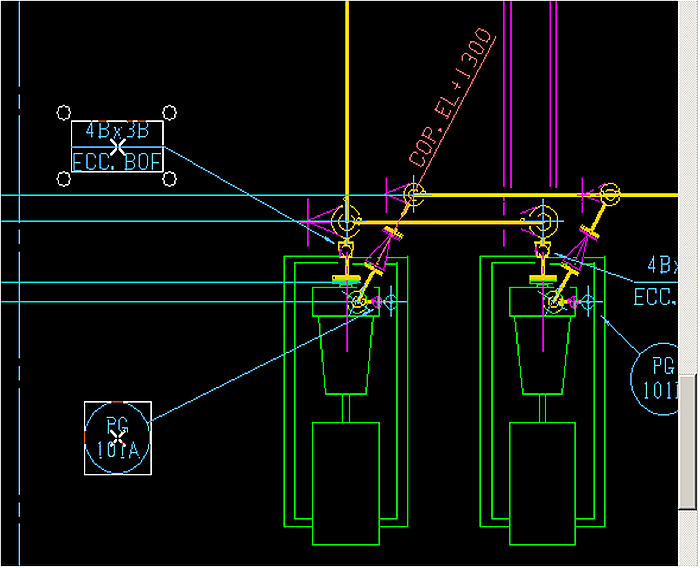

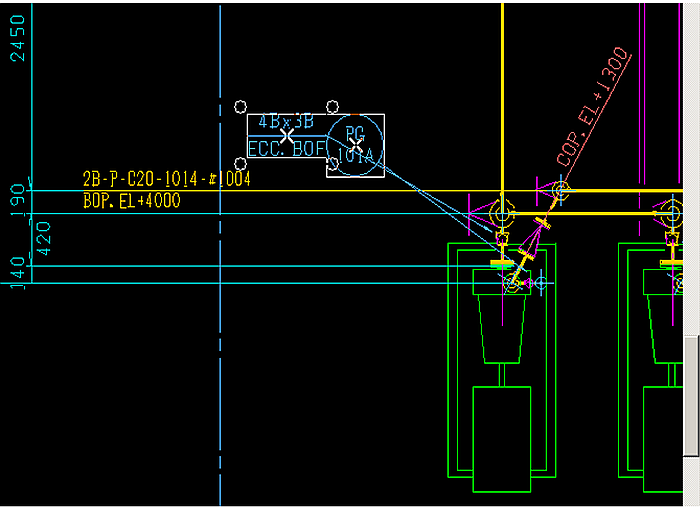

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)のオリジン(トラッカー右)と、文字(タグ)のオリジン(トラッカー左)をオリジン横合わせで連結する事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。

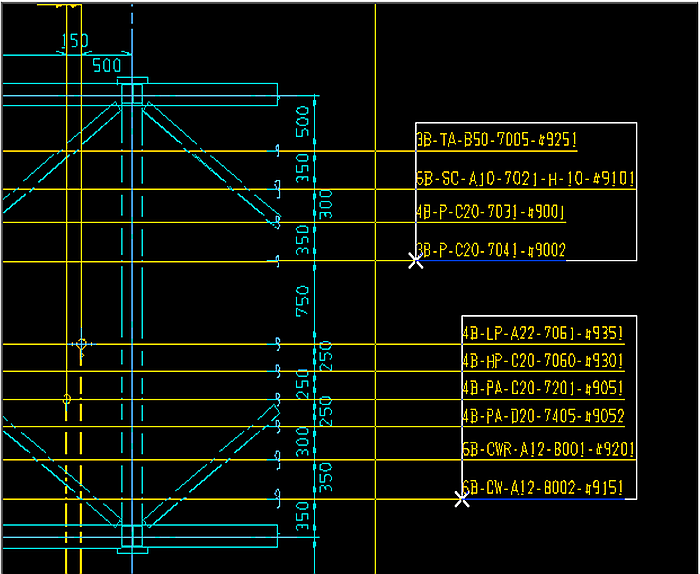

図面X座標変更無し

一方のセクション(セクション枠)・文字(タグ)の右下端と他方のセクション(セクション枠)・文字(タグ)の左上端のY座標が同じになります。

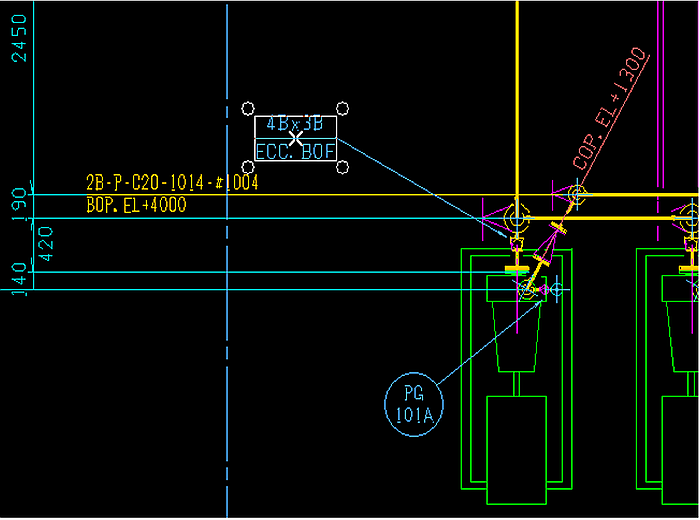

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

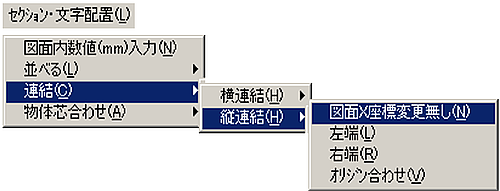

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に文字(タグ)のトラッカー右下端と、文字(タグ)のトラッカー左上端とを連結する事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

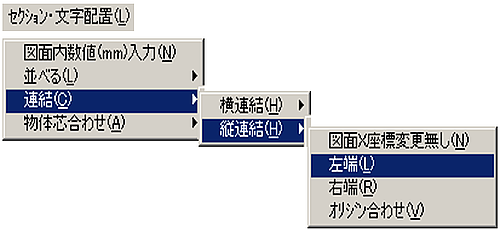

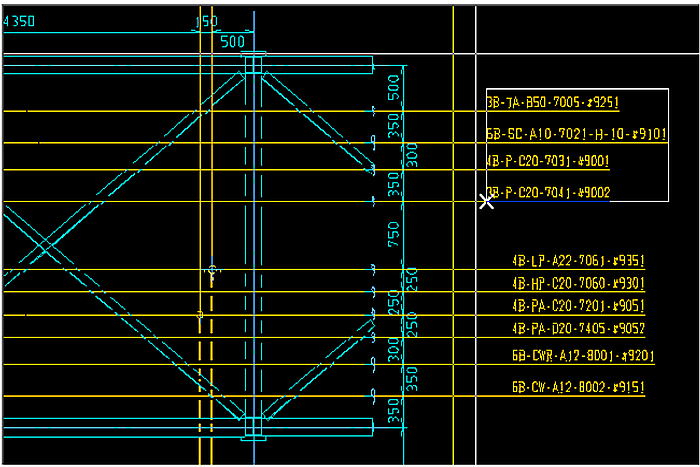

左端

セクション・文字(タグ)を左端基準で連結します。

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

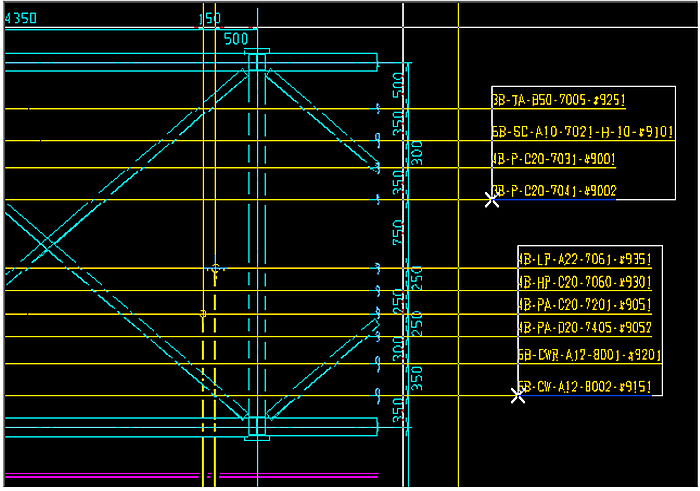

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)のトラッカー左下端と、文字(タグ)のトラッカー左上端とを連結する事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

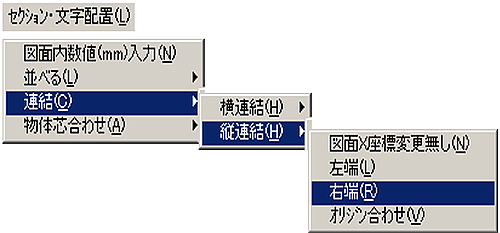

右端

セクション・文字(タグ)を右端基準で連結します。

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。



3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)のトラッカー右下端と、文字(タグ)のトラッカー右上端とを連結する事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。
5. セクションの移動も上記方法と同じです。
6. セクションの場合はセクション枠が基準となります。

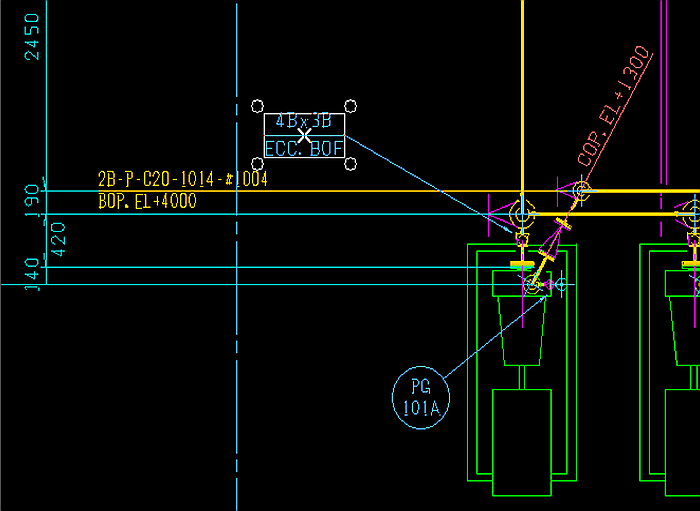

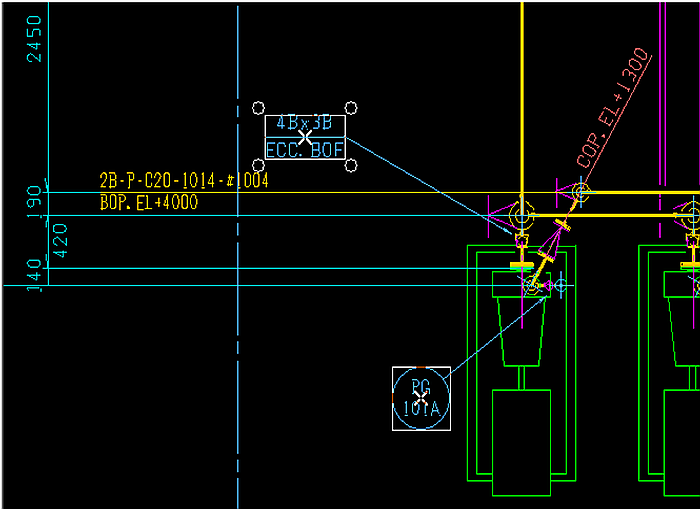

オリジン合わせ

文字(タグ)をオリジン縦基準で連結します。(セクションにこの機能はありません。)

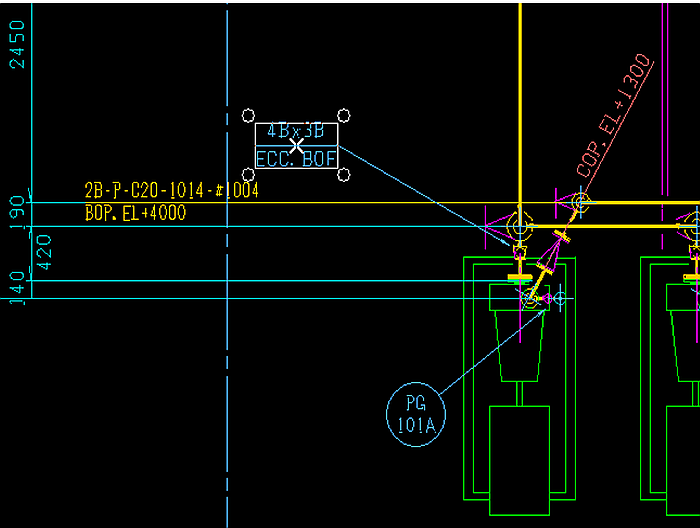

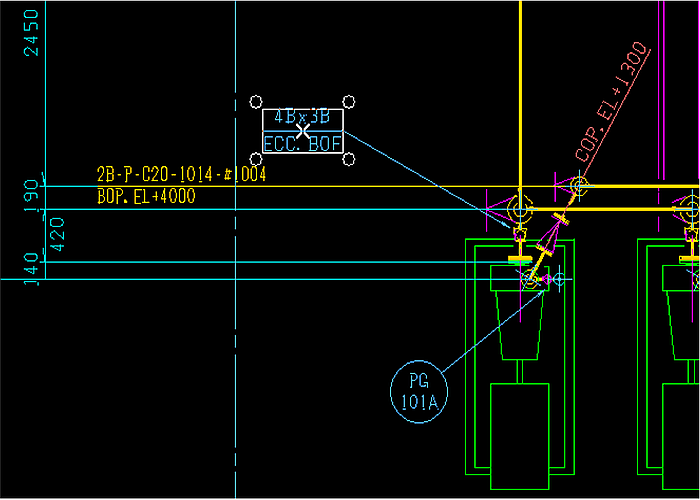

1. 基準にしたい文字(タグ)をマウスヒットします。



2. 合わせたい文字(タグ)をCtrl+マウスヒットで選択します。

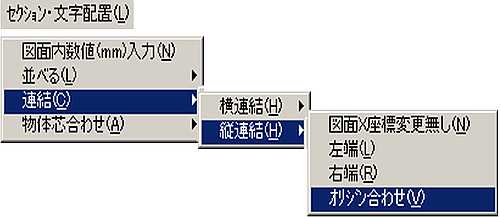

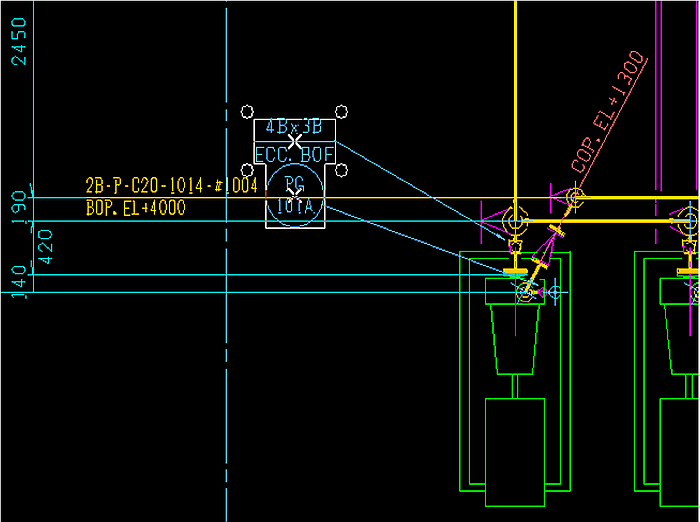

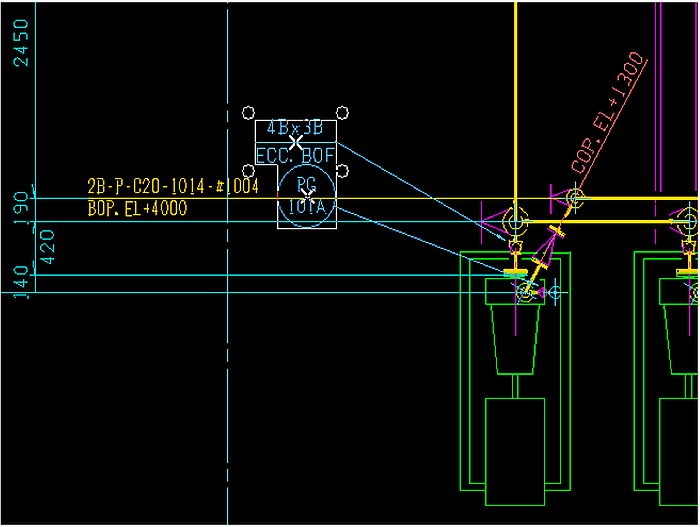

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、文字(タグ)のオリジン(トラッカー下)と、文字(タグ)オリジン(トラッカー上)をオリジン縦合わせで連結する事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z
   • 移動した位置に戻す：Ctrl+Y
4. 終了したい場合、タグの無い場所でマウスをクリックします。

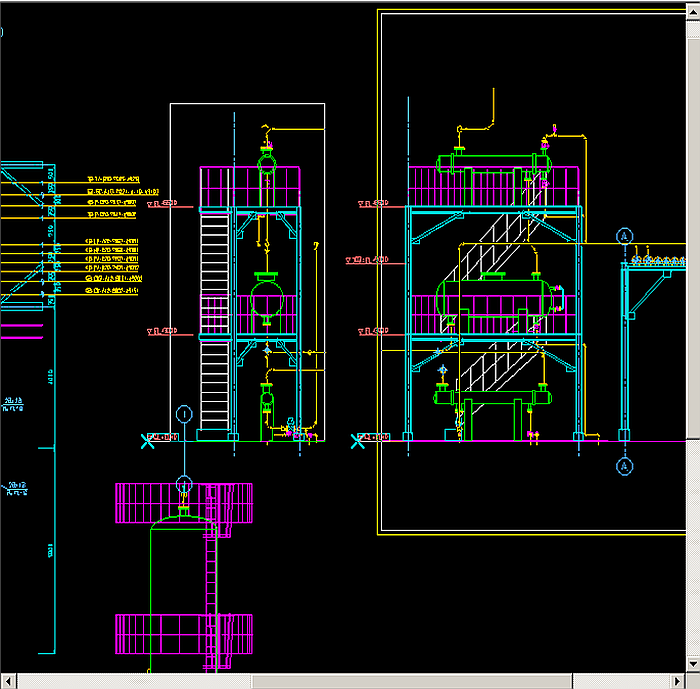

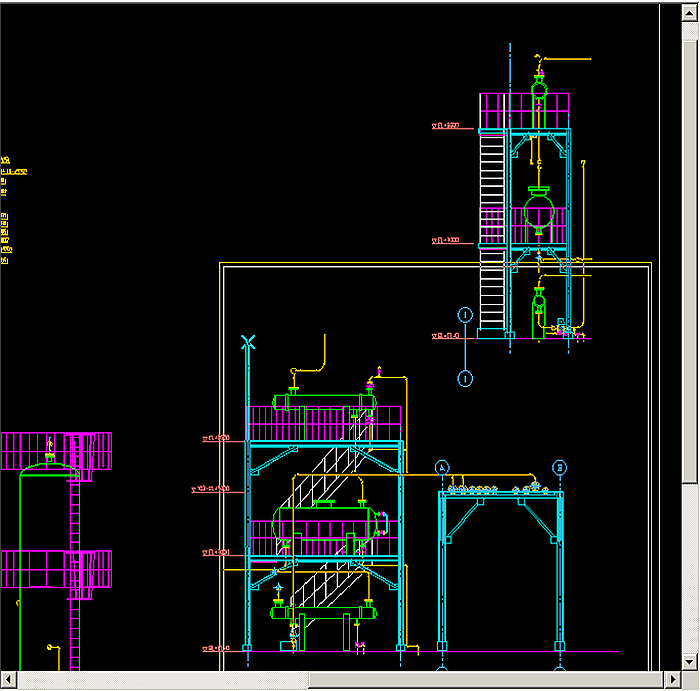

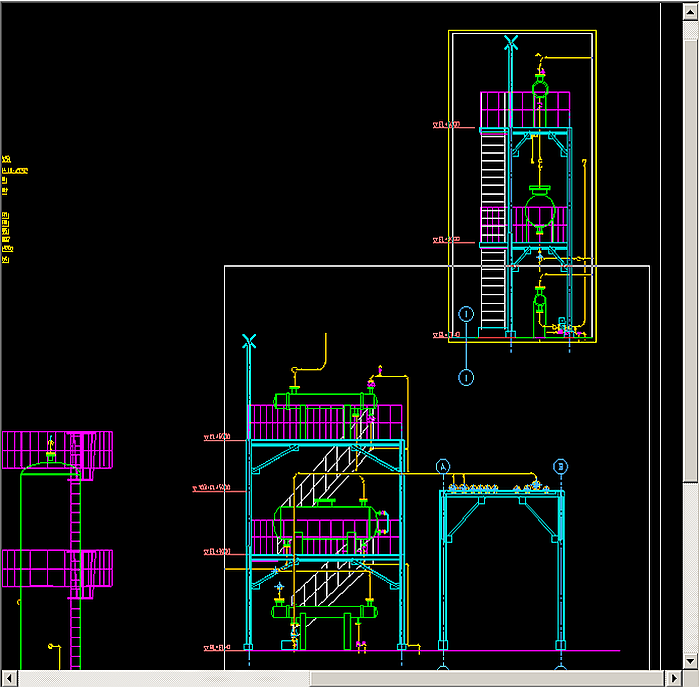

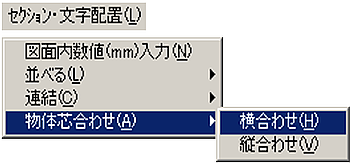

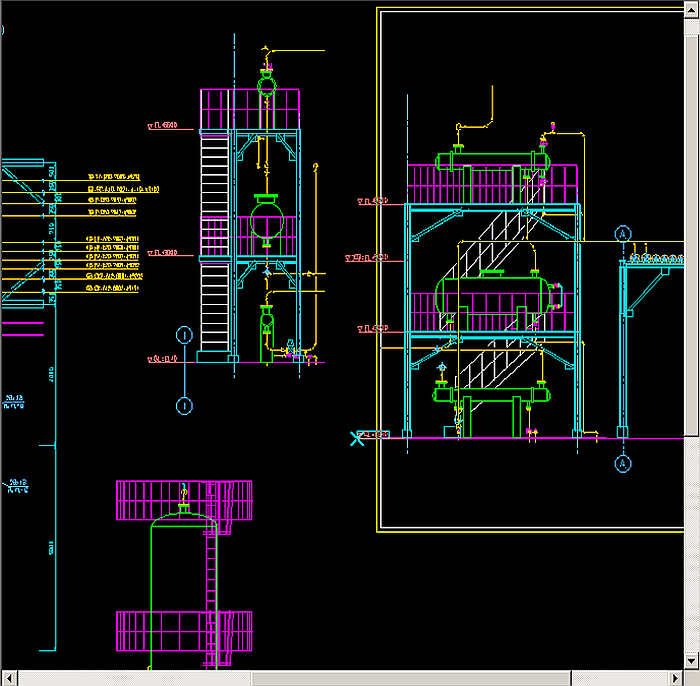

横合わせ

セクションを物体合わせで、横方向に合わせます。（セクション移動に便利です。）

また、セクション同士の通り芯同士で合わせる事もできます。（例として通り芯で行います。）

1. 基準にしたいセクションの通り芯をマウスヒットします。



2. 合わせたいセクションの通り芯をCtrl+マウスヒットで選択します。

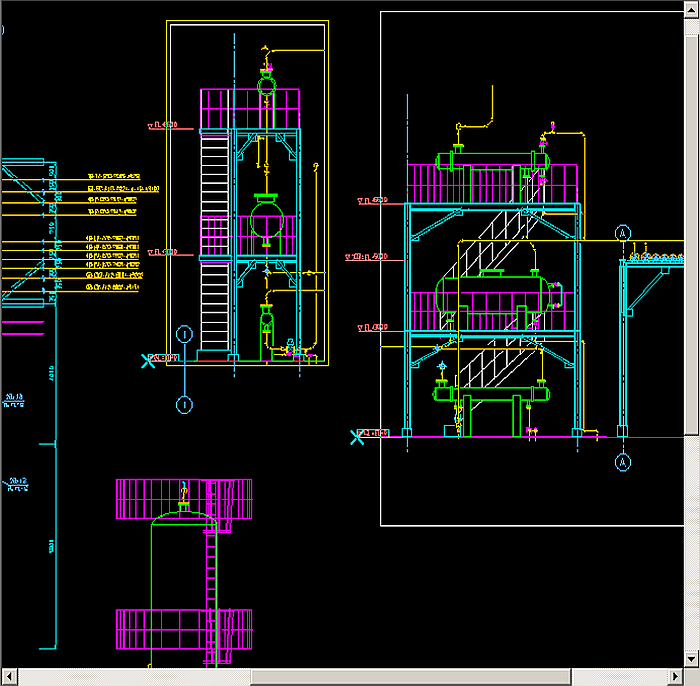

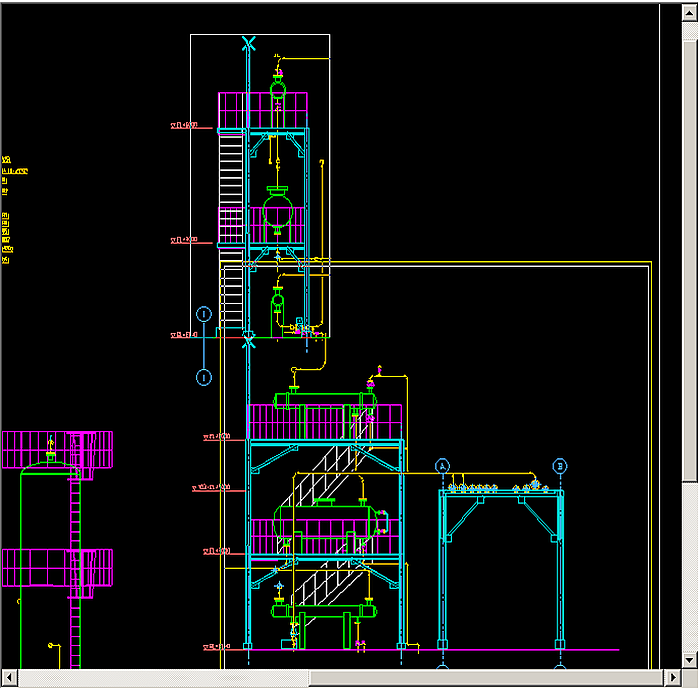

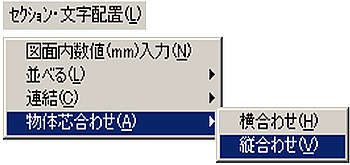

3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、セクションの通り芯と、別のセクションの通り芯とを横合わせで連結する事ができます。




   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z（元の位置に戻ります。）
   • 移動した位置に戻す：Ctrl+Y（一度移動した場所に再度戻します。）
4. 終了したい場合、セクション枠の無い場所でマウスをクリックします。

縦合わせ

セクションを物体合わせで、縦方向に合わせます。（セクション移動に便利です。）

また、セクション同士の通り芯同士で合わせる事もできます。（例として通り芯で行います。）

1. 基準にしたいセクションの通り芯をマウスヒットします。



2. 合わせたいセクションの通り芯をCtrl+マウスヒットで選択します。


3. 下記の操作を行うと（または、ツールバーの アイコンをクリックします。）、下図の様に、セクションの通り芯と、別のセクションの通り芯とを縦合わせで連結する事ができます。



   この時に以下の事ができます。

   • 移動を元に戻す：Ctrl+Z（元の位置に戻ります。）
   • 移動した位置に戻す：Ctrl+Y（一度移動した場所に再度戻します。）
4. 終了したい場合、セクション枠の無い場所でマウスをクリックします。
