1105 機器、ノズルバッチ入出力

機器Dataのバッチ変換

機能概要

  • 機器やノズルData(JPTMST,JEQMST,JEQNZL)の内容をLu#フォルダのexcel File（ABATCH.xls）のシートに書き出し、そのシートを編集保存してJPTMST,JEQMST,JEQNZL Fileにバッチ的に書き戻すことができる機能です。
  • 機器Dataとして以下のシートが書き出されます。書き戻す項目によってシートが分かれています。

    • AEQN

      「機器名称」,「Job#」など機器親シンボルのDataを編集してJPTMST,JEQMSTに書き戻すためのシートです。

    • ANZL

      「サイズ」,「呼び圧」などノズルDataを編集してJEQMSTに書き戻すためのシートです。

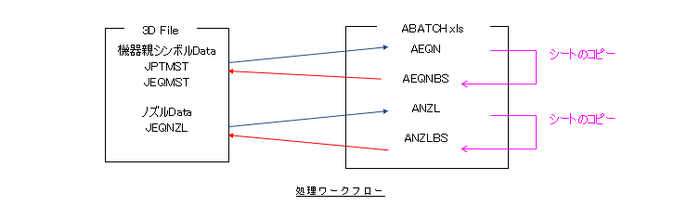

  • 機器やノズルData(JPTMST,JEQMST,JEQNZL)の書き出しでAEQN,ANZLシートが作成され、JPTMST,JEQMST,JEQNZLへの書き戻しにはAEQNBS,ANZLBSが使用されます。

    Dataを書き戻す場合、まずAEQN,ANZLシートをAEQNBS,ANZLBSシートにコピーしてAEQNBS,ANZLBSシートを修正してください。

操作概要

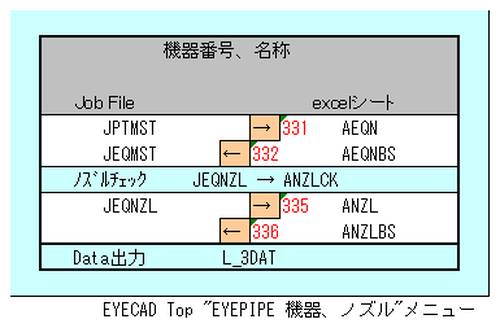

EYECAD TopのEYEPIPEセクションの”機器、ノズル”ボタン（機能番号330）を押し"EYEPIPE 機器、ノズル"メニューを表示します。

以下のメニューにてJPTMST,JEQMST,JEQNZLのexcelシートへの書き出しと書き戻しが可能です。

機能番号 内容
331 JPTMST,JEQMSTを読取り上記xls File内にAEQNシートを作成します。
332 AEQNBSシートを読み取りJPTMST,JEQMSTを書き換えます。
335 JEQNZLを読み取り上記xls File内に"ANZL"シートを作成します。
336 ANZLBSシートを読み取りJEQNZLを書き換えます。

機器親シンボルDataの書き出し

機能

  • 機器親シンボルData File（JPTMST,JEQMST）内の「機番.」、「機器名称」等のDataをAEQNシートに書き出します。

  • 行の順番はJPTMSTのレコード順です。レコードが無効なもの、Typeが機器ではないものは無視します。

    行のソートをしたい場合はエクセルのソート機能お使いください。

  • AEQNシートをAEQNBSシートにコピーし「機器名称等」を変更してJPTMST,JEQMSTに書き戻すことが可能です。

    詳細は「AEQN項目」を参照してください。

操作

EYECAD TopのEYEPIPEセクションの”機器、ノズル”ボタン（機能番号330）を押し"EYEPIPE 機器、ノズル"メニューを表示します。

次に”機器番号、名称”の”JPTMST,JEQMST → AEQN”(機能番号331)を押すとLu#内のABATCH.xls FileにAEQNシートを作成します。

xls Fileが存在しない場合、Lu#内に新規作成します。

AEQNシートが既に存在する場合上書き確認ダイアログを表示しＯＫで書き換えます。

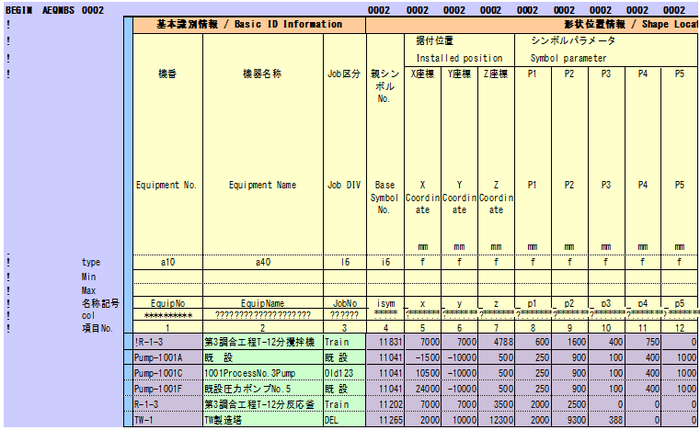

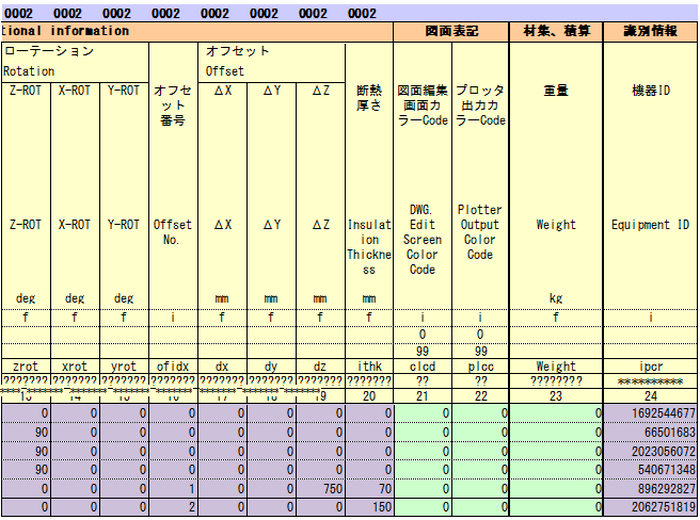

AEQNシート

書き出しに成功すると以下のシートが作成されます。

AEQN項目

No. 項目 内容 Min Max JPTMSTW# JEQMSTW#
1 機番
EquipNo		 ANK10文字／漢字5文字の文字列、JISPAC内では空白はスペースで埋める a10 - - 81 85 - -
2 機器名称
EquipName		 ANK20文字／漢字10文字の文字列、JISPAC内では空白はスペースで埋める a20 - - - - 8 27
3 Job区分
JobNo		 Job区分記号 i 0 99 3 3 3 3
4 親シンボルNo. BGSM3D親シンボル番号 i - -

5
6
7

据え付け位置

X座標

Y座標

Z座標

 機器の据え付け位置座標(mm) f - - - - - -

8
9
10
11
12

シンボルパラメータ

P1

P2

P3

P4

P5

 シンボルパラメータP1～P5(mm) f - -

13
14
15

ローテーション

Z-Rot

X-Rot

Y-Rot

 ローテーション,Z-Rot,X-Rot,Y-Rot(deg) f - -
16 オフセット番号 オフセット番号 i - -

17
18
19

オフセット

ΔX

ΔY

ΔZ

 オフセット位置からの各座標差分(mm) - -
20 断熱厚さ 断熱厚さ(mm) - -
21 図面編集画面
カラーCode
clcd		 組図編集画面内の機器カラーCode i ? ? 4 4 - -
22 プロッタ出力
カラーCode
plcd		 プロッタ出力時の機器カラーCode i ? ? 127 127 - -
23 重量
Weight		 機器重量(kg) f - - 125 126 - -
24 機器ID
EquipID

AEQNBSからJPTMST,JEQMSTに書き戻す時機器を特定するのに使用されます。

絶対に変更しないでください。

 4i - - 87 88 - -

機能

  • AEQNBSシートの「機器名称」,「Job#」等を機器親シンボルData File（JPTMST,JEQMST）に書き戻します。
  • col行が"??…?"の列（ライトグリーンの列）が書き戻し可能な列です。"**…*"の列（グレイの列）は変更禁止です。
  • シートA列がBEGINからENDの各行を書き戻します。！で始まる行は無視されます。
  • 「機番」と「機器ID」が書きこみ先JPTMST,JEQMSTと一致した場合、変更可能な列（ライトグリーン列）はJPTMST,JEQMSTに書き戻されます。
  • 変換時エラーCodeの列にエラーCodeが残っていると"エラー箇所を修正してください"とメッセージを表示して処理を中断します。

操作

EYECAD TopのEYEPIPEセクションの”機器、ノズル”ボタン（機能番号330）を押し"EYEPIPE 機器、ノズル"メニューを表示します。

次に”機器番号、名称”の”AEQNBS → JPTMST,JEQMST”(機能番号332)を押すとJPTMST,JEQMST上書き確認ダイアログが表示されます。

OKでAEQNBSの内容でJPTMST,JEQMSTを更新します。

AEQNBS変換エラー

  • JPTMST,JEQMST書き換え時エラーが発生した場合、変換ダイアログに以下のエラーメッセージがリストに現れます。

    エラーメッセージを参考にAEQNBSシートを修正後再度変換を実行してください。


    エラー一覧

    エラーCode エラー内容
    E1001 値が範囲外です
    E1002 文字数制限を超えています。

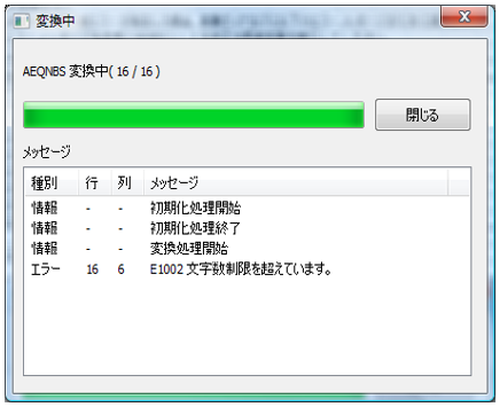

  • エラー表示例

ノズルDataの書き出し

機能

  • JEQNZLの内容をANZLシートに書き出します。
  • 行の順番は機番で昇順ソートされます。レコードが無効なものは無視します。
  • ANZLシートをANZLBSシートにコピーし「ノズル名称」や「サイズ」等をJEQNZLに書き戻すことが可能です。

操作

EYECAD TopのEYEPIPEセクションの”機器、ノズル”ボタン（機能番号330）を押し"EYEPIPE 機器、ノズル"メニューを表示します。

次に”機器番号、名称”の”JEQNZL → ANZL”(機能番号335)を押すとLu#内のABATCH.xls FileにANZLシートを作成します。

xls Fileが存在しない場合、Lu#内に新規作成します。

ANZLシートが既に存在する場合上書き確認ダイアログを表示しOKで書き換えます。

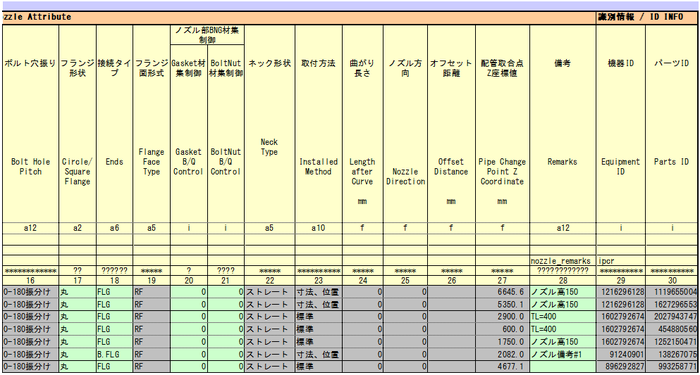

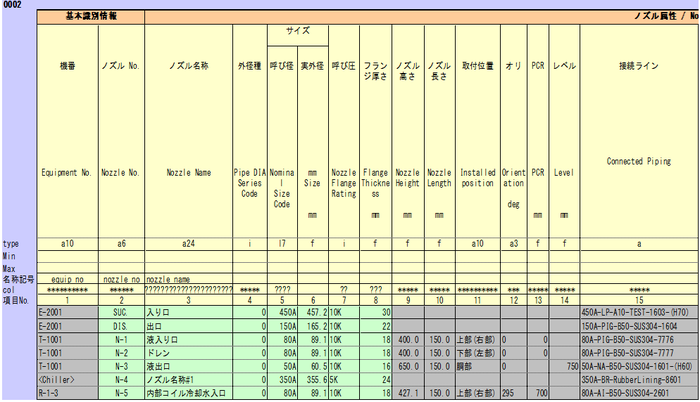

ANZLシート

参考

  • V6.91にてANZLの項目とノズルリストダイアログの項目を同一にしました。ANZLの項目順を一部入れ替えています。

機能

  • ANZLBSシートの「ノズルNo.」,「ノズル名称」等の機器ノズルDataをJEQNZL Fileに書き戻します。
  • col行が"??…?"の列（ライトグリーンの列）が書き戻し可能な列です。"**…*"の列（グレイの列）は変更禁止です。
  • シートA列がBEGINからENDの各行を書き戻します。！で始まる行は無視されます。

操作

EYECAD TopのEYEPIPEセクションの”機器、ノズル”ボタン（機能番号330）を押し"EYEPIPE 機器、ノズル"メニューを表示します。

次に”機器番号、名称”の”ANZLBS → JEQNZL”(機能番号336)を押すとJEQNZL上書き確認ダイアログが表示されます。

OKでANZLNBSの内容でJEQNZLを更新します。

ANZLBS変換エラー

  • 変換時エラーCodeの列にエラーCodeが残っていると"エラー箇所を修正してください"とメッセージを表示して処理を中断します。


    エラー一覧

    エラーCode エラー内容
    E1001 値が範囲外です
    E1002 文字数制限を超えています。
    E1010 設定値が正しくありません。

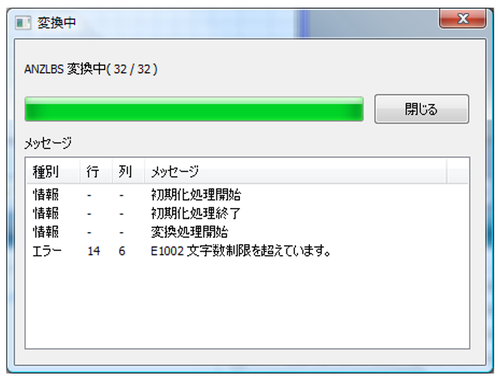

  • エラー表示例

ノズルDataのCheck用Data File ANZLCK出力

  • ノズルDataのCheck、管理用Text Fileです。
  • 機器ごとにPageがスタートするように、改Page Codeを設定しています。

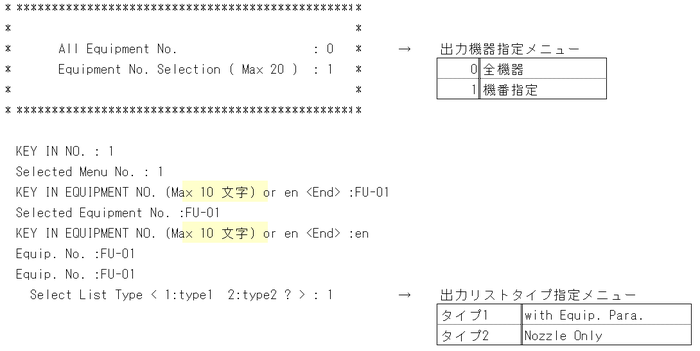

  • ANZLCKはjore(日英区分)により、リストの出力形式を制御できます。

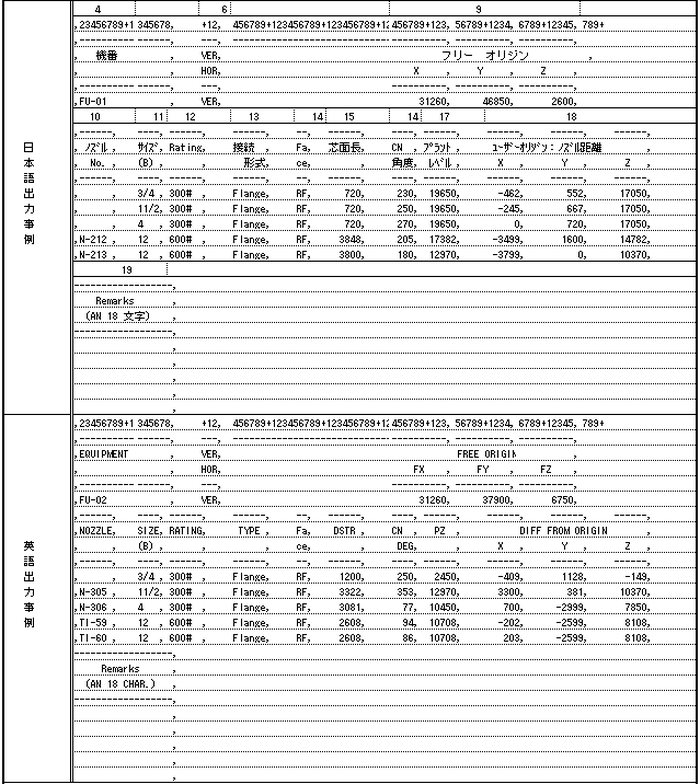

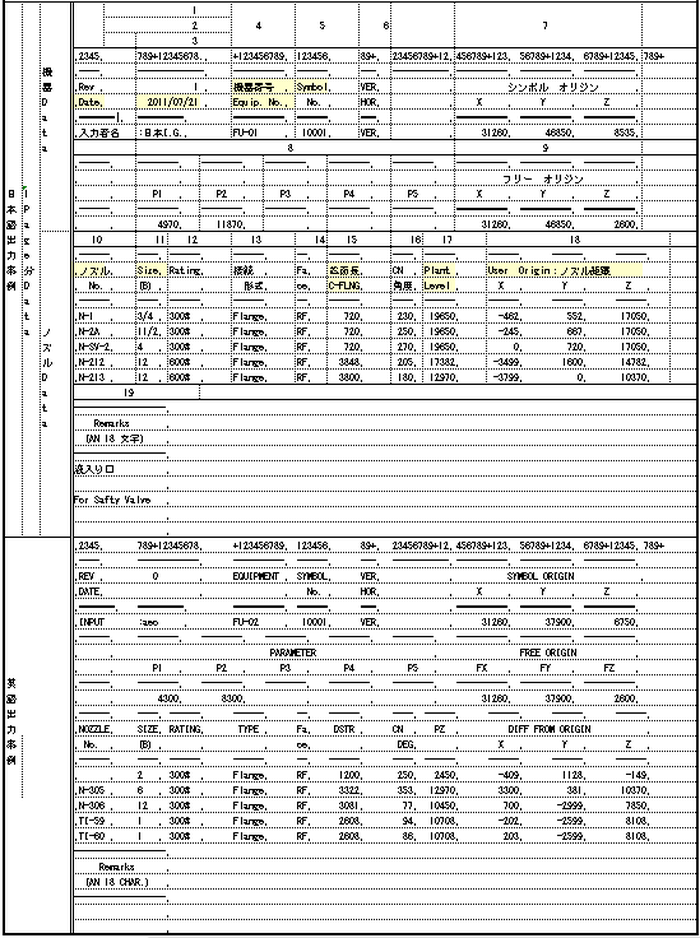

ノズルCheck ANZLCK 様式 タイプ1

以下にノズルチェックリストの様式を示します。

No. 内容 No. 内容 No. 内容
1 訂番 8 機器パラメータ 14 フェース（RF,FF,RT,M,F,T,G）
2 訂番カウントアップ年月日 9 フリーオリジンプラント座標 15 ノズル面の機器フリーオリジンからの垂直距離
3 ログイン名 10 ノズルNo. 16 CN、又は+Z軸方向からの角度(0～360°)
4 機番 11 ノズルサイズ 17 ノズル面のプラント空間上のZ座標
5 親機器シンボルNo. 12 ノズルフランジ呼び圧 18 ノズル面の機器フリーオリジンからの変位
6 縦型：VER　横型：HOR 13 配管取合タイプ

（Flange,B.FLG,SCRD,BW,SW,TS,Ferrul,Pad）

 19 注記
7 機器オリジンプラント座標

ノズルCheck ANZLCK 様式 タイプ2

4～19の内容は、タイプ1と同じです。
