A(B)G(J)SM3D内には
- ３Ｄ標準機器シンボル
- ３Ｄダクトユニットでの代表3Dシンボル
- ３Ｄダクトユニットの中に最大10個設定可能な要素3Dシンボル
の3種類が混在しています。

以下については０８－０７－ｘ－ｙを参照してください。
- ３Ｄダクトユニットでの代表3Dシンボル sinboriDUT_ID
- ３Ｄダクトユニットの中に最大10個設定可能な要素3Dシンボル

シンボルNo.変数名	例
SYM NO	10001
RSYMNO	11479
ESYMNO	10071

以下に機器名称-3DシンボルCode-名称ー形状ページ一覧の目次を示します。

このシンボルの区分と並び順は3Dモデル入力「11-01 機器入力修正」のメニューの区分と順番に合わせています。

鏡反転copyの列に×が表示してあるシンボルは、鏡反転コピーをすると形状が壊れる場合があるため鏡反転コピー不可です。

鏡反転コピーが可能なシンボルは、x-z平面に対して対称なシンボルです。

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	鏡反転 copy	詳細ページ

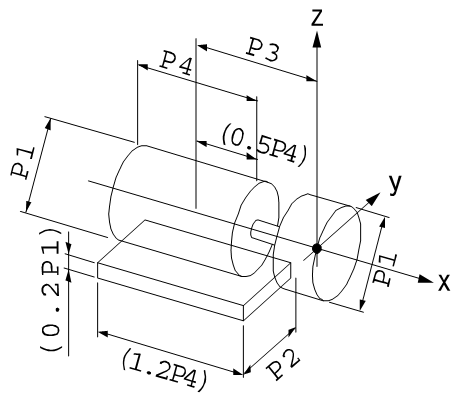

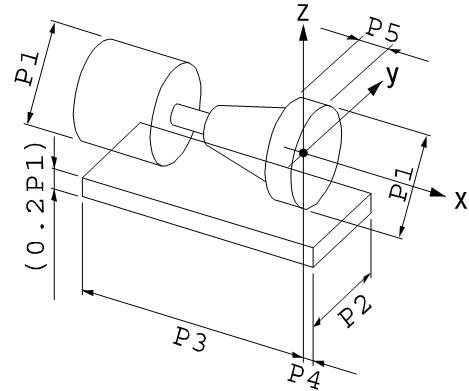

回転機 Rotary machine ポンプブロワファン	1	全一体形 All Unity Type	11012	横形遠心式	モータ台付き		「機器基礎一般」を参照
	2		11013	横形遠心式	ケーシング (覆いのみ)		「機器基礎一般」を参照
	3		11032	横形遠心式	多段型ベース付		「回転機全一体形」を参照
	4		11041	横形遠心式	ベース付リブ付		「回転機全一体形」を参照
	5		11042	横形遠心式	ベース付リブなし		「回転機全一体形」を参照
	6		11047	横形遠心式	ベースなし		「回転機全一体形」を参照
	7		11061	横形遠心式	ファン	×	「回転機全一体形」を参照
	8		11043	マグネット式	L型枕付		「回転機全一体形」を参照
	9		11044	タービン式	ベースなし		「回転機全一体形」を参照
	10		11045	横形キャンド式	ベース付リブ付		「回転機全一体形」を参照
	11		11046	横形ギヤ式			「回転機全一体形」を参照
	12		11022	往復動式	一連		「回転機全一体形」を参照
	13		11051	縦形遠心式	3方リブ付		「回転機全一体形」を参照
	14		11053	縦形遠心式	リブなし		「回転機全一体形」を参照
	15		11054	縦形キャンド			「回転機全一体形」を参照
	16		11055	縦形ギヤ式			「回転機全一体形」を参照
	17	ケーシング Casing	11049	横形	全閉型		「回転機全一体形」を参照
	18		11071	横形	円柱（覆い）		「回転機全一体形、ケーシング」
	19		11072	横形	長円		「回転機全一体形、ケーシング」
	20		11062	横形	横吹出ファン		「回転機全一体形、ケーシング」
	21		11063	横形	上吹出ファン		「回転機全一体形、ケーシング」
	22		11073	横形	角		「回転機全一体形、ケーシング」
	23		11052	縦形	遠心		「回転機全一体形、ケーシング」
	24		11074	縦形	丸		「回転機全一体形、ケーシング」
	25		11075	縦形	長円		「回転機全一体形、ケーシング」
	26	駆動部 Actuator	11048	横形	全閉型		「回転機全一体形」を参照
	27		11701	横形	円柱（覆い）		「回転機駆動部」を参照
	28		11702	横形	軸付		「回転機駆動部」を参照
	29		11703	横形	軸継手付		「回転機駆動部」を参照
	30		11704	横形	円柱付		「回転機駆動部」を参照
	31		11705	横形	円錐台付		「回転機駆動部」を参照
	32		11706	横形	モータカバー継手付		「回転機駆動部」を参照
	33		11707	往復動			「回転機駆動部」を参照
	34		11711	縦形	軸付		「回転機駆動部」を参照
	35		11712	縦形	円柱		「回転機駆動部」を参照
	36	ベース Base	11001	一般	直方		「機器基礎一般」を参照
	37		11002	一般	直方		「機器基礎一般」を参照
	38		11003	一般	直方		「機器基礎一般」を参照
	39		11721	横形	1段		「回転機ベース、リブ」を参照
	40		11722	横形	2段		「回転機ベース、リブ」を参照

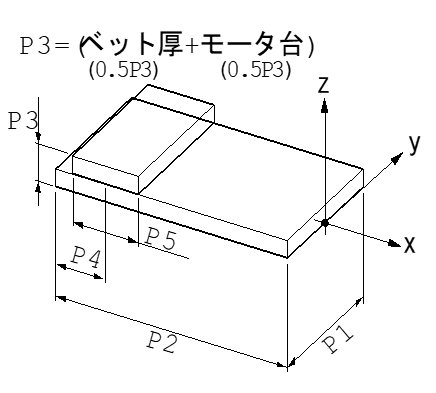

	41		11723	横形	モータ台付き		「回転機ベース、リブ」を参照
	42		11724	縦形	角		「回転機ベース、リブ」を参照
	43		11725	縦形	丸		「回転機ベース、リブ」を参照
	44	リブ Rib	11715	横形	２ハ型　リブ		「回転機ベース、リブ」を参照

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	詳細ページ
熱交換器 Heat Exchanger	1	全一体形 All Unity Type	11106	横型	固定管板両平板	「熱交換器全一体形」を参照
	2		11151	横型	二重管式	「熱交換器全一体形」を参照
	3		11165	プレート式	フレーム付	「熱交換器全一体形」を参照
	4		11166	プレート式	両管板付	「熱交換器全一体形」を参照
	5	全一体形 2:1鏡 All Unity Type 2:1 mirror	11101	横型	固定管板両2:1鏡	熱交換器全一体形2:1鏡、10%鏡
	6		11121	横型	遊動頭式 2:1鏡	熱交換器全一体形2:1鏡、10%鏡
	7		11126	横型	Ｕチューブ式 2:1鏡	熱交換器全一体形2:1鏡、10%鏡
	8		11131	横型	ケトル式 2:1鏡	熱交換器全一体形2:1鏡、10%鏡
	9		11111	縦型	固定管板両2:1鏡	熱交換器全一体形2:1鏡、10%鏡
	10	全一体形 10％鏡 All Unity Type 10% mirror	11102	横型	固定管板両10％鏡	熱交換器全一体形2:1鏡、10%鏡
	11		11122	横型	遊動頭式 10％鏡	熱交換器全一体形2:1鏡、10%鏡
	12		11127	横型	Ｕチューブ式 10％鏡	熱交換器全一体形2:1鏡、10%鏡
	13		11132	横型	ケトル式 10％鏡	熱交換器全一体形2:1鏡、10%鏡
	14		11112	縦型	固定管板両10％鏡	熱交換器全一体形2:1鏡、10%鏡
	15	胴 Shell	11161	横型	両管板付	「熱交換器胴、仕切室」を参照
	16		11162	横型	両管板フランジ付	「熱交換器胴、仕切室」を参照
	17		11156	縦形	両管板付	「熱交換器胴、仕切室」を参照
	18	仕切室 Partition room	11163	横型	2:1鏡､片フランジ	「熱交換器胴、仕切室」を参照
	19		11164	横型	平板､片フランジ	「熱交換器胴、仕切室」を参照
	20		11861	縦横共用	円筒	「熱交換器胴、仕切室」を参照
	21		11862	縦横共用	平板､片フランジ	「熱交換器胴、仕切室」を参照
	22		11863	縦横共用	両フランジ	「熱交換器胴、仕切室」を参照
	23		11864	縦横共用	片閉止フランジ	「熱交換器胴、仕切室」を参照
	24		11865	縦横共用	2:1鏡､片フランジ	「熱交換器胴、仕切室」を参照
	25		11866	縦横共用	皿鏡､片フランジ	「熱交換器胴、仕切室」を参照
	26		11867	縦横共用	2:1鏡､管板付	「熱交換器胴、仕切室」を参照

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	詳細ページ
塔､槽 Tower,Tank	1	全一体型 All Unity Type	11307	コーンルーフ	ベース付		「塔、槽：全一体形」
	2		11312	ドームルーフ	ベース付		「塔、槽：全一体形」
	3		11302	縦型円筒	平屋根	ベース付	「塔、槽：全一体形」

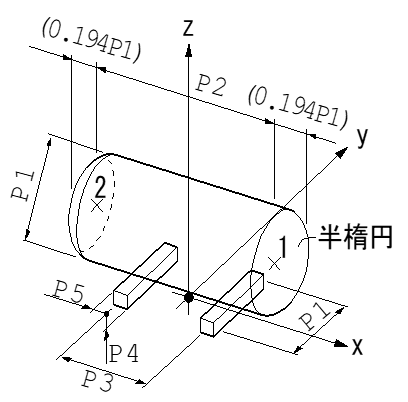

	4		11331	横型円筒	両2:1鏡サドル付		「塔、槽：全一体形」
	5		11332	横型円筒	両10%鏡サドル付		「塔、槽：全一体形」
	6		11341	球形			「塔、槽：全一体形」
	7		11352	角型	平屋根	ベース付	「塔、槽：全一体形」
	8	塔 Tower	11371	一定径形	2:1鏡		「塔、槽：塔、横形円筒」
	9		11372	一定径形	10%鏡		「塔、槽：塔、横形円筒」
	10		11361	下部太形	2:1鏡		「塔、槽：塔、横形円筒」
	11		11362	下部太形	10%鏡		「塔、槽：塔、横形円筒」
	12		11365	上部太形	2:1鏡		「塔、槽：塔、横形円筒」
	13		11366	上部太形	10%鏡		「塔、槽：塔、横形円筒」

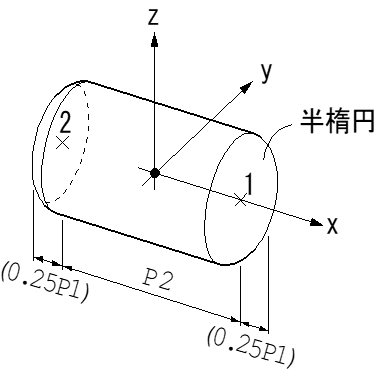

	14	横形円筒 Horizontal Cylinder	11321	両2:1鏡			「塔、槽：塔、横形円筒」
	15		11322	両10%鏡			「塔、槽：塔、横形円筒」
	16		11323	両2:1鏡	胴部ジャケット付		「塔、槽：塔、横形円筒」
	17		11324	両10%鏡	胴部ジャケット付		「塔、槽：塔、横形円筒」
	18	縦形円筒両鏡ふた Vertical Cylinder Both Mirror Cover	11306	コーンルーフ			塔、槽：縦形円筒両鏡ふた
	19		11311	ドームルーフ			塔、槽：縦形円筒両鏡ふた
	20		11301	平屋根			塔、槽：縦形円筒両鏡ふた
	21		11409	平屋根	径32m以上 R指定		塔、槽：縦形円筒両鏡ふた
	22		11201	上2:1鏡	下2:1鏡	原点中心	塔、槽：縦形円筒両鏡ふた
	23		11202	上10%鏡	下10%鏡	原点中心	塔、槽：縦形円筒両鏡ふた
	24		11265	上2:1鏡	下2:1鏡	原点下T.L	塔、槽：縦形円筒両鏡ふた
	25		11266	上2:1鏡	下2:1鏡	原点可動	塔、槽：縦形円筒両鏡ふた
	26	縦形円筒 Vertical Cylinder	11271	両フランジ			塔、槽：縦形円筒、縦形角槽
	27		11272	上部テーパ	上フランジ		塔、槽：縦形円筒、縦形角槽
	28		11273	上フランジ	下2:1鏡		塔、槽：縦形円筒、縦形角槽
	29		11241	平屋根	2:1鏡底		塔、槽：縦形円筒、縦形角槽
	30		11242	平屋根	10%鏡底		塔、槽：縦形円筒、縦形角槽
	31		11221	2:1鏡屋根	コーン底		塔、槽：縦形円筒、縦形角槽
	32		11222	10%鏡屋根	コーン底		塔、槽：縦形円筒、縦形角槽
	33		11261	平屋根	コーン底		塔、槽：縦形円筒、縦形角槽
	34	縦形角槽 Vertical Coner Tank	11351	角槽			塔、槽：縦形円筒、縦形角槽

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ
釜 Boiler	1	上２：１鏡 Top 2:1 Mirror	11203	下2:1鏡	フランジ付					「釜：上2:1鏡、上10%鏡」
	2		11205	下2:1鏡	ジャケット付					「釜：上2:1鏡、上10%鏡」

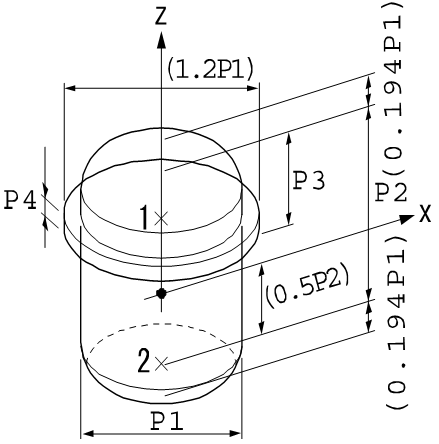

	3		11207	下2:1鏡	フランジジャケット付					「釜：上2:1鏡、上10%鏡」

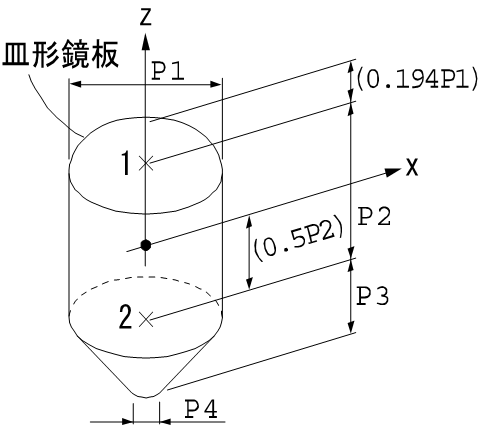

	4		11223	下コーン	フランジ付					「釜：上2:1鏡、上10%鏡」
	5		11225	下コーン	ジャケット付					「釜：上2:1鏡、上10%鏡」
	6	上１０％鏡 Top 10% Mirror	11204	下10%鏡	フランジ付					「釜：上2:1鏡、上10%鏡」
	7		11206	下10%鏡	ジャケット付					「釜：上2:1鏡、上10%鏡」
	8		11208	下10%鏡	フランジジャケット付					「釜：上2:1鏡、上10%鏡」
	9		11224	下コーン	フランジ付					「釜：上2:1鏡、上10%鏡」
	10		11226	下コーン	ジャケット付					「釜：上2:1鏡、上10%鏡」
	11	上平 Top Flat	11245	下2:1鏡	ジャケット付					「釜：上平、撹はん機」
	12	上平 Top Flat	11246	下10%鏡	ジャケット付					「釜：上平、撹はん機」
	13	撹はん機 Stir Machine	11831	撹はん機						「釜：上平、撹はん機」

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ
ノズル、マンホール Nozzle, Manhole このシンボル群はノズル入力の際に2種の形式をMenuから選び自動的に選択される	1	ノズル Nozzle	11902	FLG.,Ferrule						「ノズル、マンホール」
	2		11922	SCR,SW,BW						「ノズル、マンホール」
	3		11912	B.FLG付						「ノズル、マンホール」
	4		11906	FLG(WN)						「ノズル、マンホール」
	5		11905	Sqr.FLG.						「ノズル、マンホール」
	6		11907	Sqr.FLG.(WN)						「ノズル、マンホール」
	7		11951	Pad Nozzle						「ノズル、マンホール」
	8	マンホール Manhole	11902	マンホール						「ノズル、マンホール」

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ
ダクト部品 Duct Parts	1	丸ダクト Round Duct	11407	コンセン						「ダクト部品」
	2		11431	90°曲り	偏長エルボ					「ダクト部品」
	3		11432	ＴＥＥ分岐						「ダクト部品」
	4		11501	コンセンY分岐						「ダクト部品」
	5		11502	コンセンY分岐	偏長タイプ					「ダクト部品」
	6	丸ダクト部品 Round Duct Parts	11437	ジャバラ				1	1	「ダクト部品」
	7		11439	エキスパン				1	1	「ダクト部品」
	8		11998	ダンパ			×			「ダクト部品」
	9		11504	丸アネモ				1	1	「ダクト部品」
	10	丸マイタ Round Miter	11413	90°	3セグ					「ダクト部品」
	11		11414	90°	4セグ					「ダクト部品」
	12		11415	90°	5セグ					「ダクト部品」
	13		11452	角度指定	2セグ			1	1	「ダクト部品」

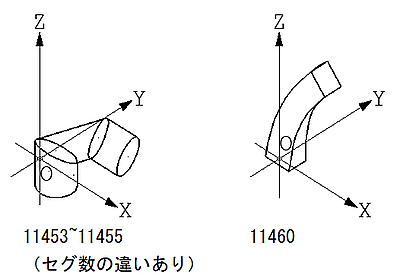

	14		11453	角度指定	3セグ			1	1	「ダクト部品」
	15		11454	角度指定	4セグ			1	1	「ダクト部品」
	16		11455	角度指定	5セグ			1	1	「ダクト部品」
	17	角ダクト曲 Square Duct Bend	11402	90°	背角エルボ					「ダクト部品」
	18		11464	90°	背角内斜エルボ					「ダクト部品」
	19		11403	90°	エルボ					「ダクト部品」
	20		11408	90°	背Rエルボ			1	1	「ダクト部品」
	21		11481	90°	断面変化エルボ			1		「ダクト部品」
	22		11482	90°	上面左偏心エルボ					「ダクト部品」
	23		11483	90°	上面右偏心エルボ					「ダクト部品」
	24		11405	45°	エルボ					「ダクト部品」
	25		11460	角度指定	エルボ			1	1	「ダクト部品」
	26		11462	角度指定	切合曲げ			1	1	「ダクト部品」
	27		11461	曲がえし						「ダクト部品」
	28	角ダクト部品 Square Duct Parts	11438	ジャバラ				1	1	「ダクト部品」
	29		11440	エキスパン				1	1	「ダクト部品」
	30		11470	ダンパ			×	1	1	「ダクト部品」
	31		11503	角アネモ					1	「ダクト部品」
	32		11997	つつみ						「ダクト部品」
	33		11441	角フランジ				1		「ダクト部品」
	34		11442	角Ｌ			×			「ダクト部品」

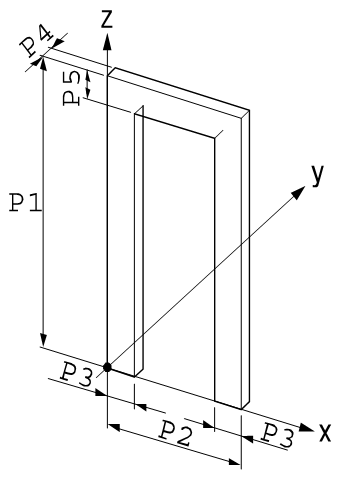

	35		11443	角門型			×			「ダクト部品」
	36	角マイタ Square Miter	11423	90°	3セグ					「ダクト部品」
	37		11424	90°	4セグ					「ダクト部品」
	38		11425	90°	5セグ					「ダクト部品」

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ

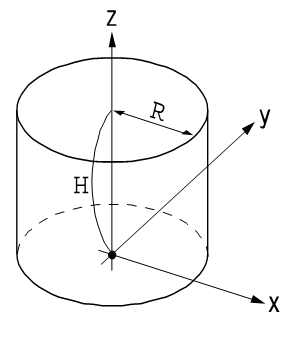

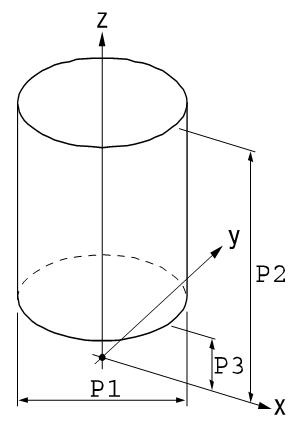

基本エレメント Basic Element	1	円柱類 Columns	10001	円柱				1		「基本単体シンボル円柱類」

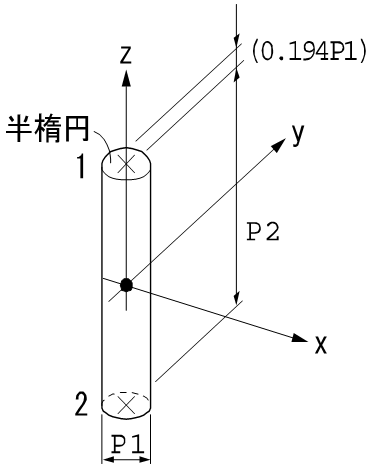

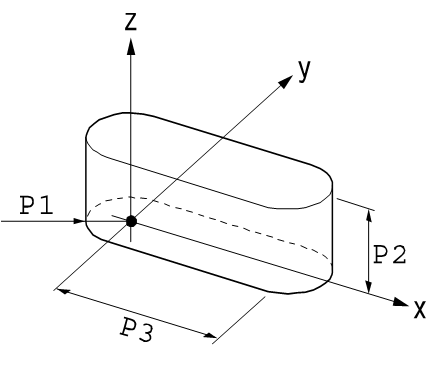

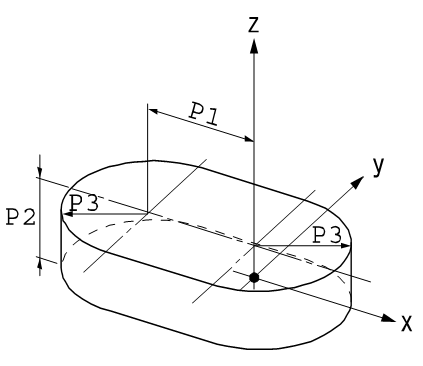

	2		10009	長円柱						「基本単体シンボル円柱類」

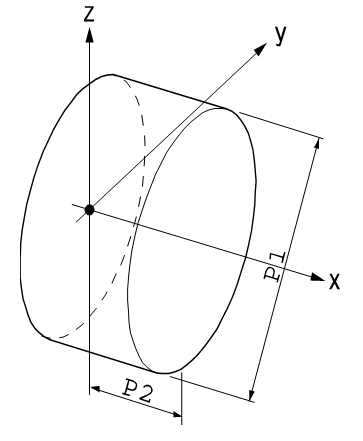

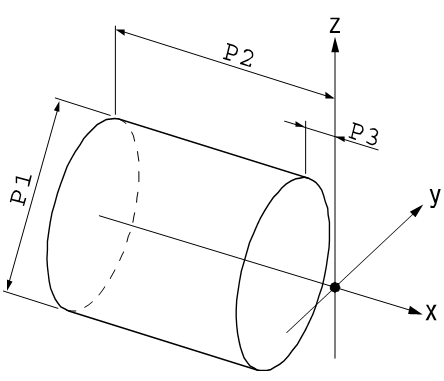

	3		10010	横型円柱						「基本単体シンボル円柱類」

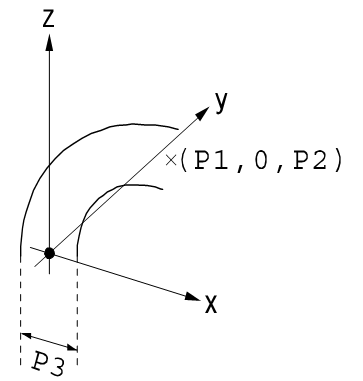

	4		10038	曲管				1	1	「基本単体シンボル円柱類」
	5		10045	半円柱						「基本単体シンボル円柱類」
	6		11401	半長円柱						「基本単体シンボル円柱類」
	7		11404	半竹割	面あり					「基本単体シンボル円柱類」
	8		11406	半竹割	面なし					「基本単体シンボル円柱類」
	9		10046	斜切円柱						「基本単体シンボル円柱類」
	10		10058	直付け用要素						「基本単体シンボル円柱類」
	11		10064	斜切半楕円柱						「基本単体シンボル円柱類」
	12		11708	チェーンカバー						「基本単体シンボル円柱類」

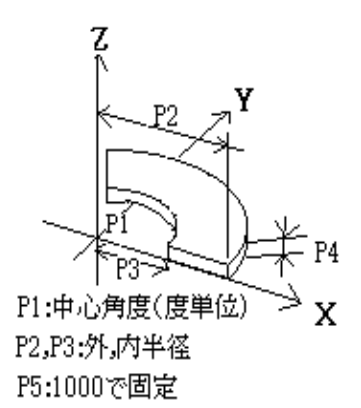

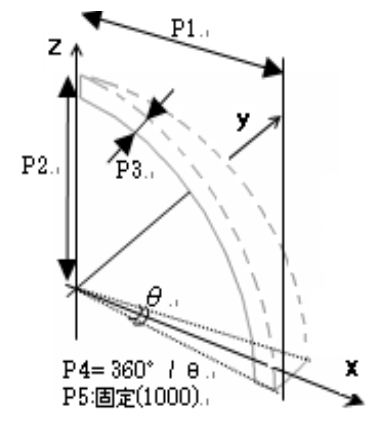

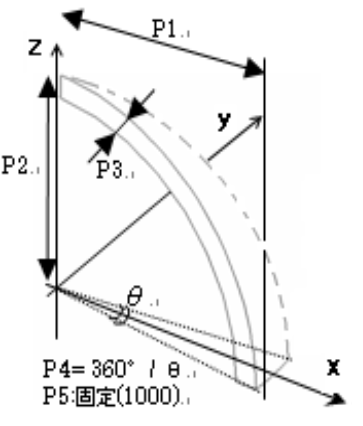

	13		11494	扇形			×			「基本単体シンボル円柱類」
	14	円錐類 Cones	10002	円錐						「基本単体シンボル円錐類」
	15		10006	円錐台						「基本単体シンボル円錐類」
	16		10007	偏心円錐台	レジューサ要素					「基本単体シンボル円錐類」

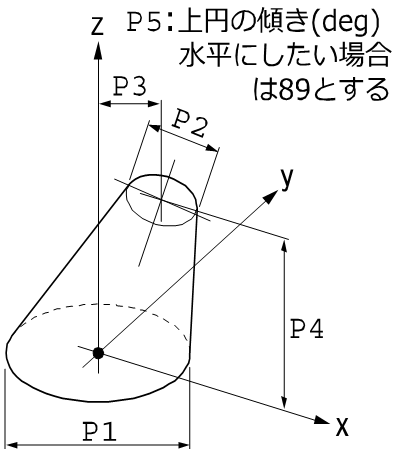

	17		10040	斜円錐台						「基本単体シンボル円錐類」
	18		10044	角丸錐						「基本単体シンボル円錐類」
	19		10053	1/4円錐			×			「基本単体シンボル円錐類」
	20		10061	楕円錐台					1	「基本単体シンボル円錐類」
	21		11491	1/4楕円錐台			×			「基本単体シンボル円錐類」

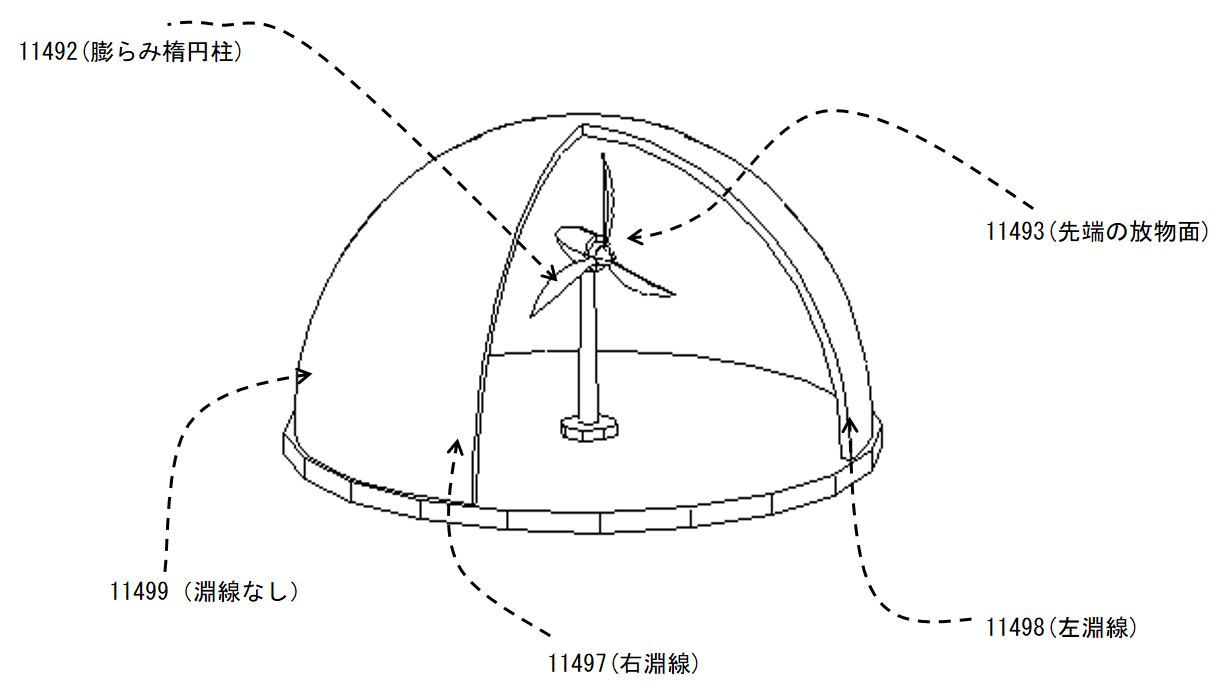

	22		11492	1/4膨らみ楕円柱			×			「基本単体シンボル円錐類」
	23		11493	1/4放物面			×			「基本単体シンボル円錐類」

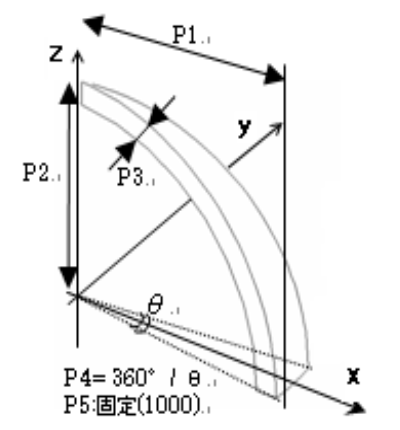

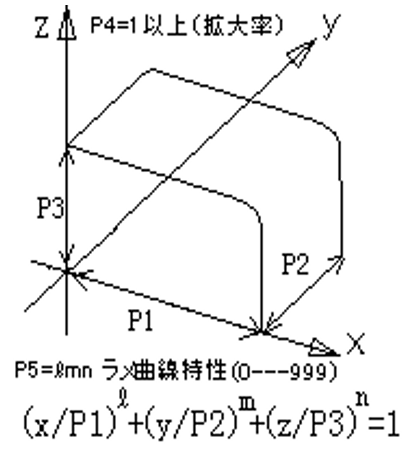

	24		11490	ラメ曲面			×			「基本単体シンボル円錐類」
	25	球類 Globes	10004	球						「基本単体シンボル球類」
	26		10005	欠球						「基本単体シンボル球類」

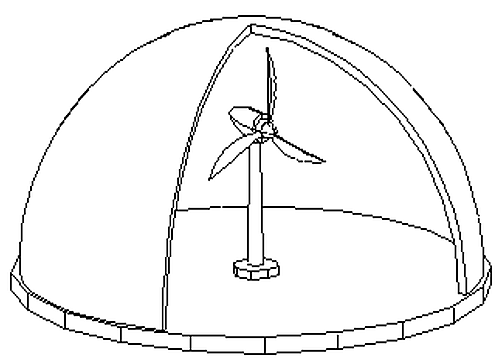

	27		11410	円屋根	径32m以上R指定					「基本単体シンボル球類」
	28		10008	欠半楕円				1	1	「基本単体シンボル球類」
	29		10054	1/8楕円体			×			「基本単体シンボル球類」
	30		11496	球殻	両淵線					「基本単体シンボル球類」
	31		11497	球殻	右淵線					「基本単体シンボル球類」
	32		11498	球殻	左淵線					「基本単体シンボル球類」
	33		11499	球殻	淵線なし					「基本単体シンボル球類」
	34		11416	コイル(半巻き)			×			「基本単体シンボル球類」
	35		11417	コイル(一巻き)			×			「基本単体シンボル球類」
	36		11418	コイル(二巻き)			×			「基本単体シンボル球類」

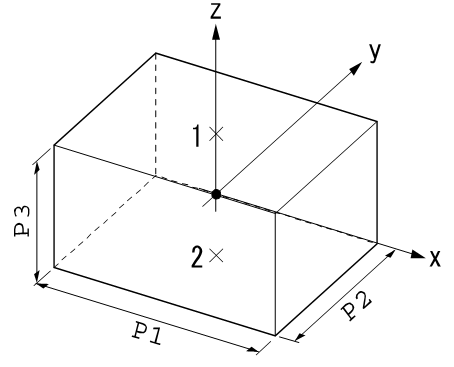

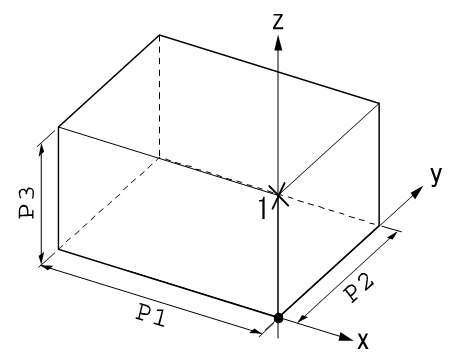

	37	角柱類 Prisms	10003	直方体						「基本単体シンボル角柱類」
	38		10041	ｎ角柱						「基本単体シンボル角柱類」
	39		10042	直角三角柱			×			「基本単体シンボル角柱類」
	40		10043	四角柱	ふたなし					「基本単体シンボル角柱類」
	41		10048	台形柱						「基本単体シンボル角柱類」
	42		10052	角ベンド部品						「基本単体シンボル角柱類」
	43		10057	ラグ部品	5角形柱					「基本単体シンボル角柱類」
	44		15400	ガセットA型			×			「基本単体シンボル角柱類」

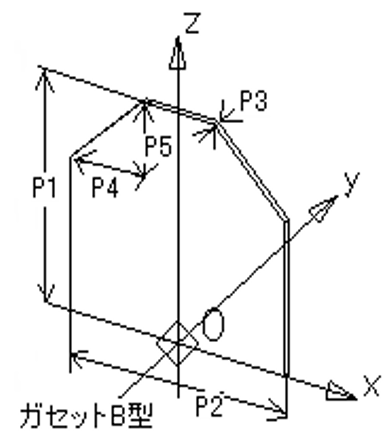

	45		15401	ガセットB型			×			「基本単体シンボル角柱類」

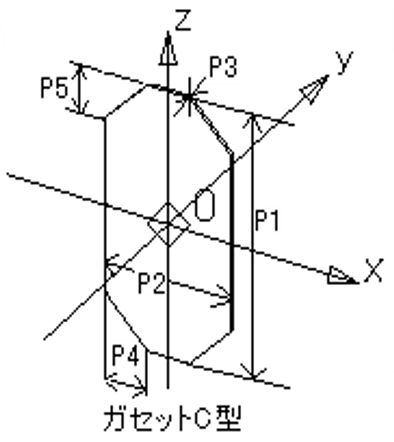

	46		15402	ガセットC型			×			「基本単体シンボル角柱類」
	47	角錐類 Pyramids	10047	正方錐台						「基本単体シンボル角錐類」

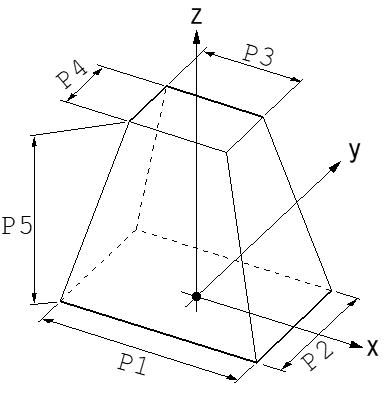

	48		10049	角錐台						「基本単体シンボル角錐類」
	49		10050	偏心角錐台						「基本単体シンボル角錐類」
	50		10051	正４面体					1	「基本単体シンボル角錐類」
	51		10059	2面垂直角錐台			×			「基本単体シンボル角錐類」
	52		10060	偏心方体						「基本単体シンボル角錐類」
	53		11505	3角面取り部品			×			「基本単体シンボル角錐類」

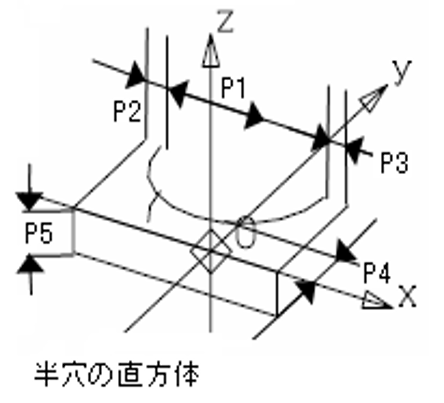

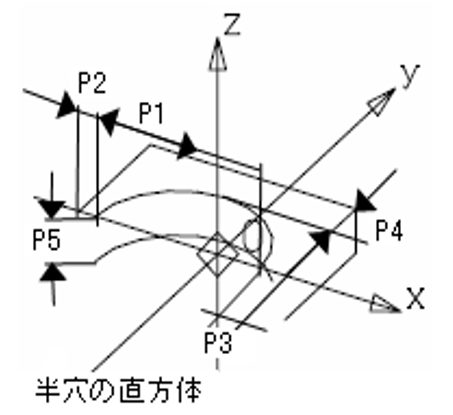

	54		11521	半穴の直方体A	ふちなし		×			「基本単体シンボル角錐類」
	55		11522	半穴の直方体B	ふちなし		×			「基本単体シンボル角錐類」
	56		11523	半穴の直方体A			×			「基本単体シンボル角錐類」
	57		11524	半穴の直方体B			×			「基本単体シンボル角錐類」
	58		11525	角ダクトティー分岐	R付き		×			「基本単体シンボル角錐類」

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ

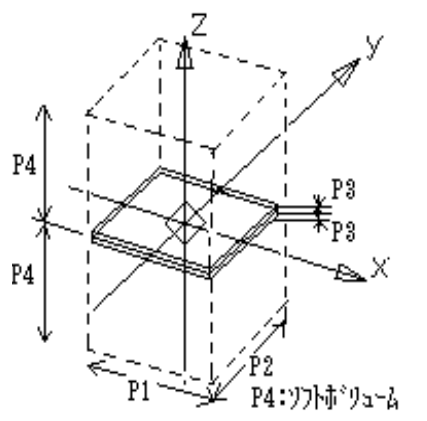

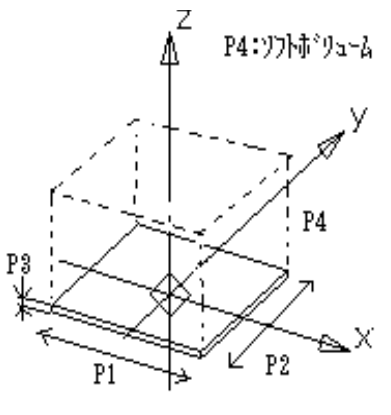

ソフトボリュームエレメント Soft Volume Element	1	円錐類 Cones	10090	円錐台						ソフトボリュームエレメント：円錐類、球類、角錐類
	2	円錐類 Cones	10095	1/4円錐台			×			ソフトボリュームエレメント：円錐類、球類、角錐類
	3	球類 Globes	10094	楕円球						ソフトボリュームエレメント：円錐類、球類、角錐類
	4	角錐類 Pyramids	10093	角錐台						ソフトボリュームエレメント：円錐類、球類、角錐類

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ
基礎、枕、サドル Foundation, Block,Saddle	1	基礎 Foundation	11801	直方体	1ヶ					基礎、枕、サドル：基礎
	2		11802	円柱用直方体	2ヶ					基礎、枕、サドル：基礎
	3		11803	円柱用直方体	3ヶ		×			基礎、枕、サドル：基礎
	4		11804	円柱用直方体	4ヶ					基礎、枕、サドル：基礎
	5		11806	Ｌ形	1ヶ					基礎、枕、サドル：基礎

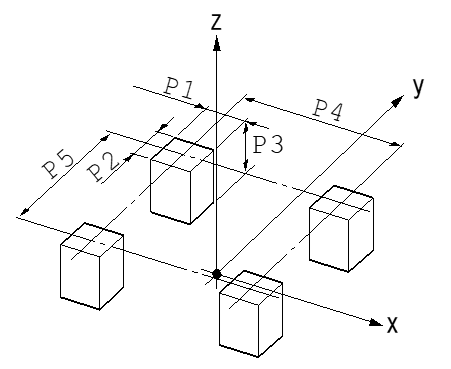

	6		15153	基礎用直方体	4ヶ					基礎、枕、サドル：基礎

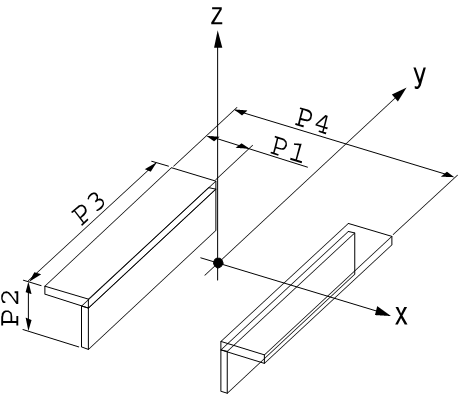

	7	枕 Block	11716	Ｌ形	2本					基礎、枕、サドル：枕、サドル

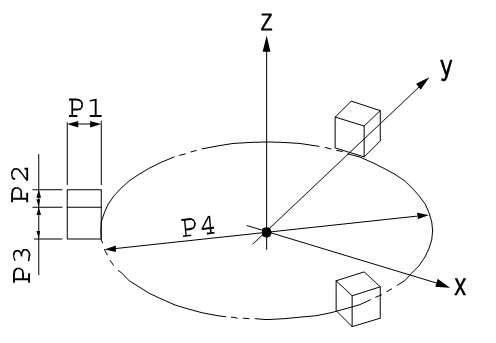

	8		11717	角柱	3脚					基礎、枕、サドル：枕、サドル
	9		15143	山形	2本	刃外				基礎、枕、サドル：枕、サドル
	10		15144	山形	2本	刃内				基礎、枕、サドル：枕、サドル

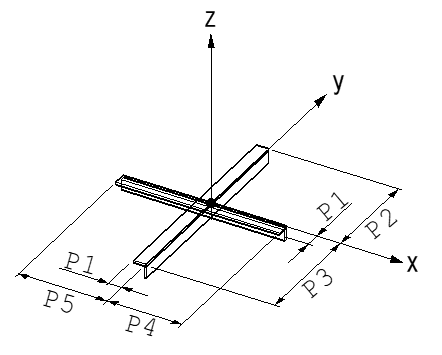

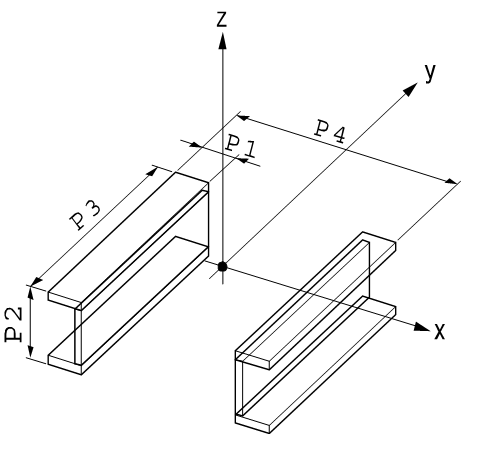

	11		15142	みぞ形	2本	刃外				基礎、枕、サドル：枕、サドル
	12		15182	みぞ形	2本	刃内	×			基礎、枕、サドル：枕、サドル
	13		15183	みぞ形	2本	刃下	×			基礎、枕、サドル：枕、サドル

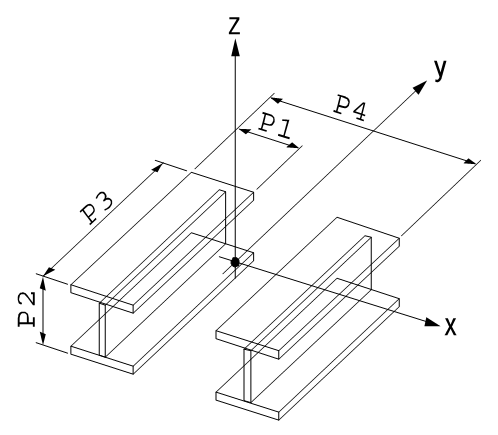

	14		15141	Ｈ形	2本					基礎、枕、サドル：枕、サドル

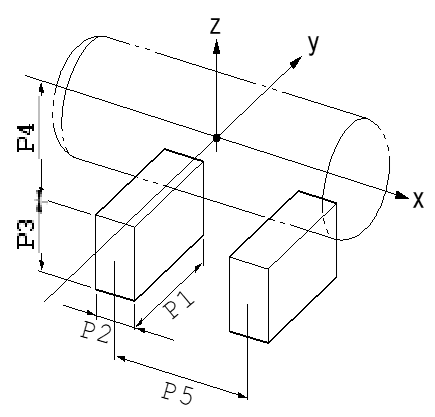

	15	サドル saddle	11825	1基						基礎、枕、サドル：枕、サドル
	16		11826	2基						基礎、枕、サドル：枕、サドル
	17		11870	1基	くい込み					基礎、枕、サドル：枕、サドル
	18		11871	2基	くい込み					基礎、枕、サドル：枕、サドル

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ

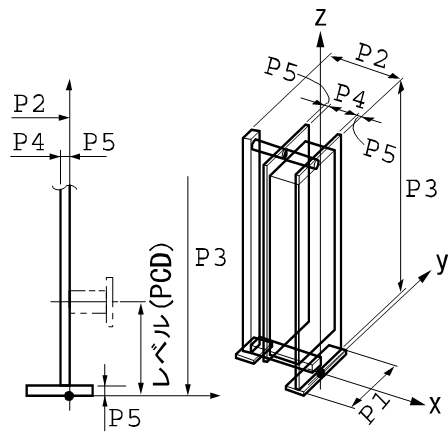

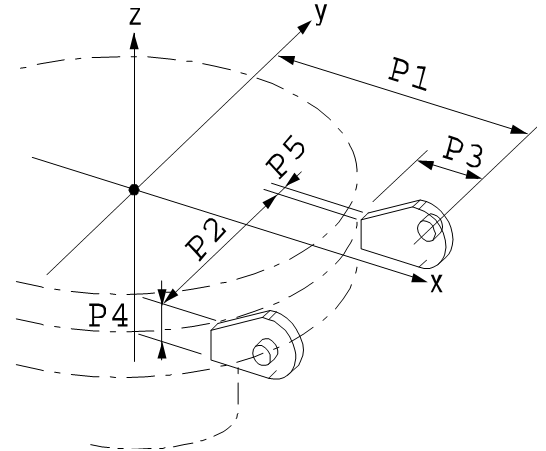

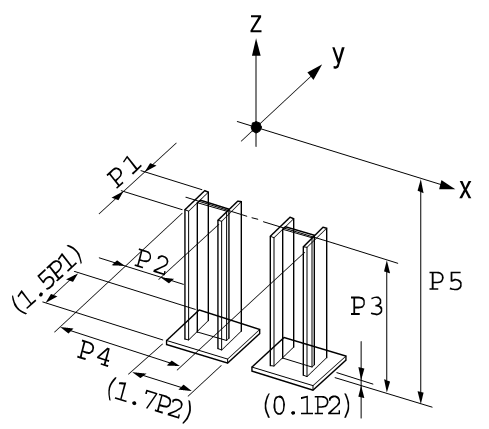

脚､スカート､架台､ラグ Leg,Skirt, Platform,Lug	1	脚 Leg	11811	山形	1本		×			脚、スカート、架台、ラグ：脚
	2		11812	山形	2本					脚、スカート、架台、ラグ：脚
	3		15149	山形	2本ベースPL付	原点可動	×			脚、スカート、架台、ラグ：脚
	4		15181	山形	2本	ベースPL付	×			脚、スカート、架台、ラグ：脚
	5		11813	山形	3本		×			脚、スカート、架台、ラグ：脚
	6		11814	山形	4本					脚、スカート、架台、ラグ：脚
	7		15184	山形	4本	長方配置				脚、スカート、架台、ラグ：脚
	8		11816	みぞ形	1本	刃内	×			脚、スカート、架台、ラグ：脚
	9		11817	みぞ形	2本	刃内				脚、スカート、架台、ラグ：脚
	10		15148	みぞ形	2本ベースPL付	刃外				脚、スカート、架台、ラグ：脚
	11		11818	みぞ形	4本					脚、スカート、架台、ラグ：脚
	12		15146	Ｈ形	2本ベースPL付	刃X向				脚、スカート、架台、ラグ：脚、スカート
	13		15147	Ｈ形	2本ベースPL付	刃Y向				脚、スカート、架台、ラグ：脚、スカート
	14		15150	円柱	2本ベースPL付					脚、スカート、架台、ラグ：脚、スカート
	15		11841	円柱	3本					脚、スカート、架台、ラグ：脚、スカート
	16		11842	円柱	4本					脚、スカート、架台、ラグ：脚、スカート
	17	スカート Skirt	11828	ストレート						脚、スカート、架台、ラグ：脚、スカート
	18	スカート Skirt	11829	テーパ						脚、スカート、架台、ラグ：脚、スカート
	19	架台 Platform	11728	長方	ブレス付	角形				脚、スカート、架台、ラグ：架台
	20		11729	長方	角形					脚、スカート、架台、ラグ：架台
	21		11730	長方	4本足	角柱				脚、スカート、架台、ラグ：架台
	22		15161	十字台	山形		×			脚、スカート、架台、ラグ：架台
	23		15162	Ｔ字台	山形		×			脚、スカート、架台、ラグ：架台
	24		15163	Ｔ字台	みぞ形		×			脚、スカート、架台、ラグ：架台
	25		15164	１本台	山形		×			脚、スカート、架台、ラグ：架台
	26		15165	１本台	みぞ形		×			脚、スカート、架台、ラグ：架台
	27		15166	ブレス	2本	山形	×			脚、スカート、架台、ラグ：架台

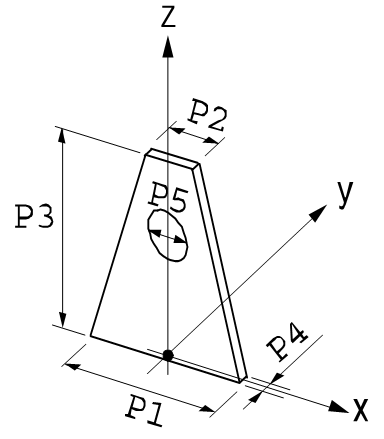

	28	ラグ Lug	11873	2台						脚、スカート、架台、ラグ：ラグ

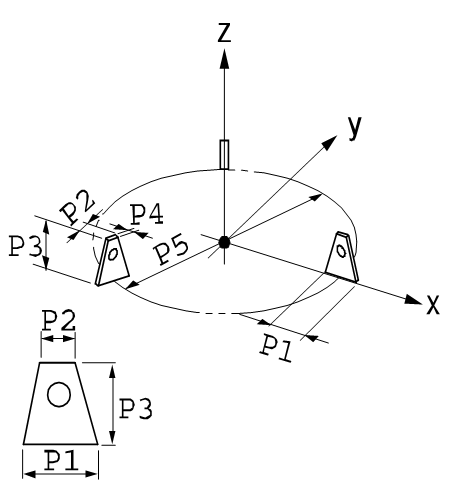

	29		11874	3台						脚、スカート、架台、ラグ：ラグ
	30		11875	4台						脚、スカート、架台、ラグ：ラグ
	31		11878	リブ付１ヶ						脚、スカート、架台、ラグ：ラグ
	32		11879	リブあて板付 1ケ						脚、スカート、架台、ラグ：ラグ
	33		11880	つり金具						脚、スカート、架台、ラグ：ラグ
	34		11881	つり金具 3点						脚、スカート、架台、ラグ：ラグ

縦枠、ラダー、手摺

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ
縦枠、ラダー、手摺 Vertical Frame, Ladder,Handrail	1	縦枠 Vertical Frame	11851	長方	角形					縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	2		11852	Ｕ形	Ｔ形					縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	3		11853	1本	Ｔ形					縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	4	ラダー Ladder	15171	ラダー			×			縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	5	ラダー Ladder	15191	側棒						縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	6	ラダー段 Ladder Step	15192	2本						縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	7		15193	3本						縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	8		15194	4本						縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉

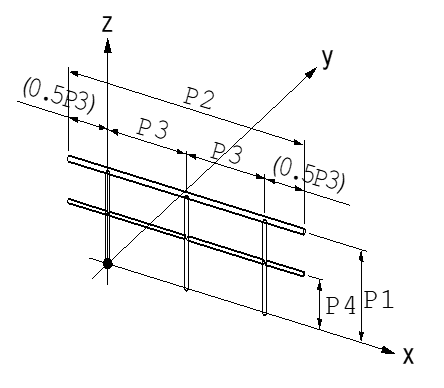

	9	手摺 Handrail	15175	角						縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	10	手摺 Handrail	15176	中間						縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉
	11	丸棒取っ手 Stick Handle	11433	丸棒取っ手			×			縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉

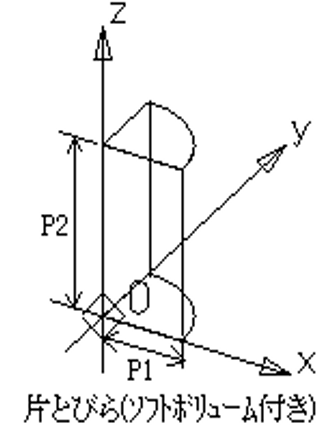

	12	扉 Door	15201	片扉			×			縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉

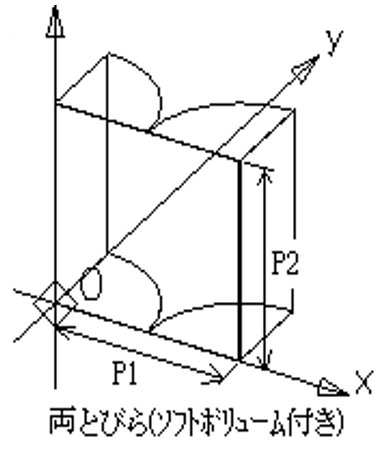

	13	扉 Door	15202	両扉			×			縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉

ダビット、ヒンジ、銘板

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ

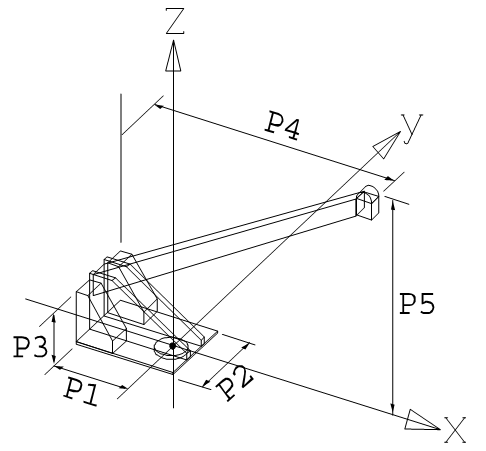

ダビット、ヒンジ、銘板 Davit,Hinge, Name Plate	1	ダビット Davit	15210	単独ダビット						ダビット、ヒンジ、銘板
	2	ダビット Davit	15211	塔頂ダビット						ダビット、ヒンジ、銘板
	3	ヒンジ Hinge	15212	ヒンジ	ネックFL'G用					ダビット、ヒンジ、銘板
	4	ヒンジ Hinge	15213	ヒンジ	カバーFL'G用					ダビット、ヒンジ、銘板
	5	銘板 Name Plate	11435	銘板						ダビット、ヒンジ、銘板

構造物：基礎、形鋼

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ
構造物：基礎、形鋼 Structure : Foundation, Section Steel	1	構造物 Structure	15001	基礎	１丸					構造物：基礎、形鋼
	2		15002	基礎	１角	正方形				構造物：基礎、形鋼
	3		15003	基礎	２枕					構造物：基礎、形鋼
	4		15004	基礎	３枕		×			構造物：基礎、形鋼
	5		15005	基礎	４枕					構造物：基礎、形鋼
	6		15007	基礎	１角	長方形				構造物：基礎、形鋼
	7		15305	形鋼	山形	1本	×			構造物：基礎、形鋼
	8		15308	形鋼	山形	1本構造物モデル用	×			構造物：基礎、形鋼
	9		15310	形鋼	みぞ形	1本				構造物：基礎、形鋼
	10		15313	形鋼	みぞ形	1本構造物モデル用				構造物：基礎、形鋼
	11		15300	形鋼	Ｈ形	1本				構造物：基礎、形鋼
	12		15303	形鋼	Ｈ形	1本構造物モデル用				構造物：基礎、形鋼
	13		15315	形鋼	円柱	1本				構造物：基礎、形鋼
	14		15316	形鋼	丸パイプ	1本				構造物：基礎、形鋼
	15		15320	形鋼	角柱	1本				構造物：基礎、形鋼
	16		15321	形鋼	角形管	1本				構造物：基礎、形鋼
	17		15335	形鋼	山形	1本	×			構造物：基礎、形鋼
	18		15338	形鋼	山形	1本構造物モデル用	×			構造物：基礎、形鋼
	19		15010	EYESUPT	ベースプレート					構造物：基礎、形鋼
	20		15011	EYESUPT	RIB付ベースプレート					構造物：基礎、形鋼
	21		15012	EYESUPT	スタンション					構造物：基礎、形鋼

資機材

見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	A(B)GDUCT		詳細ページ
見出し上段	No.	見出し下段	SYM NO	名称上段	名称中段	名称下段	鏡反転 copy	代表参照	要素参照	詳細ページ

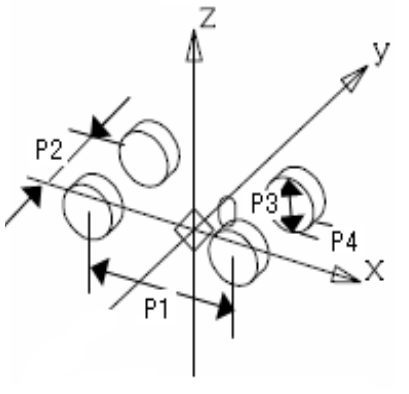

資機材 Machinery Parts	1	輸送用 Transportation	11510	車輪	4個					資機材輸送用
	2		11511	作業車体	タイヤ付き					資機材輸送用
	3		11512	フォークリフト						資機材輸送用
	4		11513	作業車体操作室						資機材輸送用
	5		11515	クレーン部						資機材輸送用
	6		11516	クレーン車	アウトリガー					資機材輸送用
	7		11517	クレーン部	フック、ワイヤ非表示					資機材輸送用

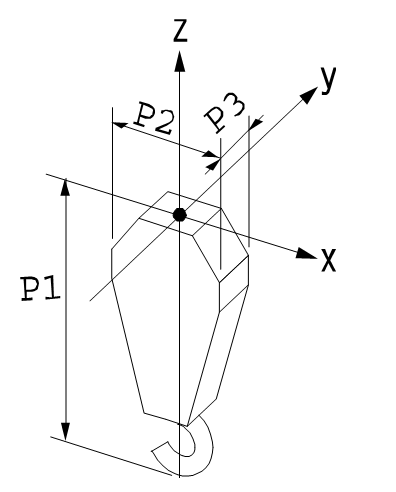

	8		11518	フック						資機材輸送用
	9		11519	ワイヤ						資機材輸送用

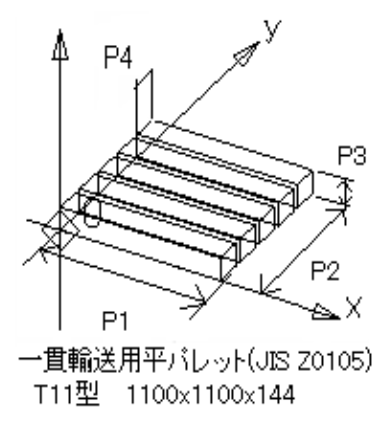

	10		11530	フォークリフト用	パレット					資機材輸送用

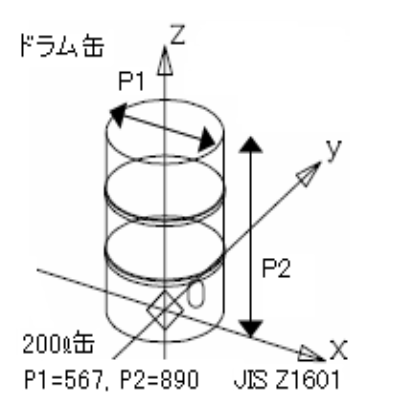

	11		11531	ドラム缶						資機材輸送用

概要

本シンボル一覧は機器、構造物、ダクトの３次元データ作成用のものです

タイプ別に標準シンボルの形状、オリジンの位置、設定されているパラメータ、主軸の方向を示しています。

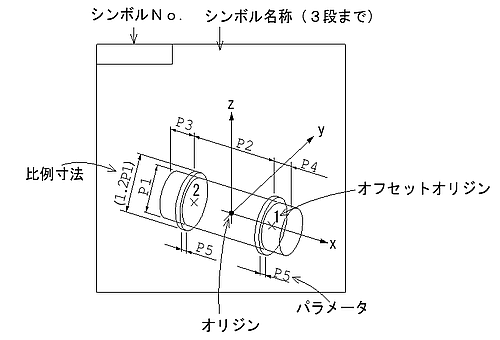

構成

●：シンボルオリジン

×1～2：オフセットオリジン

P1~P5：パラメータ

図中枠内、左上隅に示す数字がシンボルＮｏ.、その右側はシンボル名称です。
各シンボルオリジンは図中に●マークで示してあります。
×に添付した１、２等の数字はオフセットオリジンを示します。
シンボルの主軸は＋Ｚ(高さ方向)の方向です。
（）は比例寸法です。

注記

本シンボル一覧に適当なシンボルが見つからない場合、基本エレメント、および他のシンボルの組合せで表現して下さい。
クリッピング処理の対象となる立体は、円柱と直方体だけです。

以下に3D標準機器シンボルの形状とパラメータの一覧を示します。

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

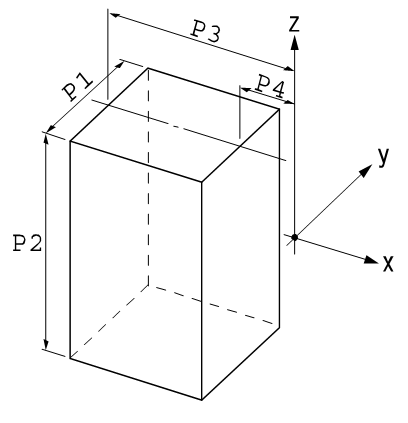

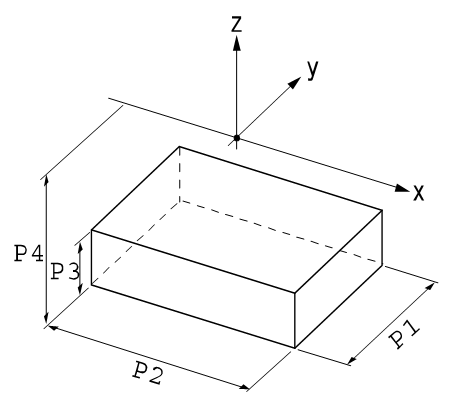

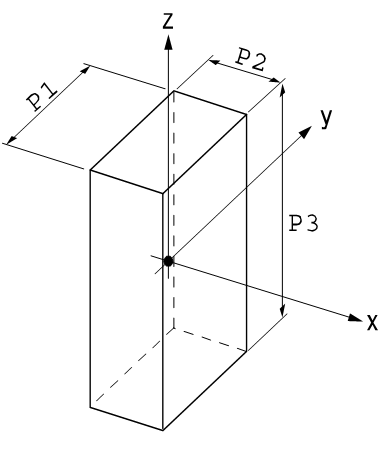

11001	11002	11003
一般直方	一般直方	一般直方
11004	11005	11006

11007	11008	11009

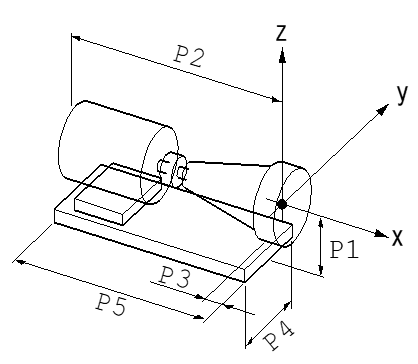

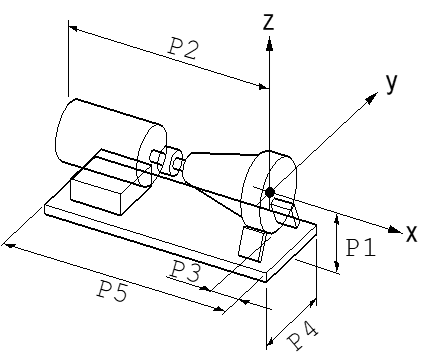

11010	11011	11012

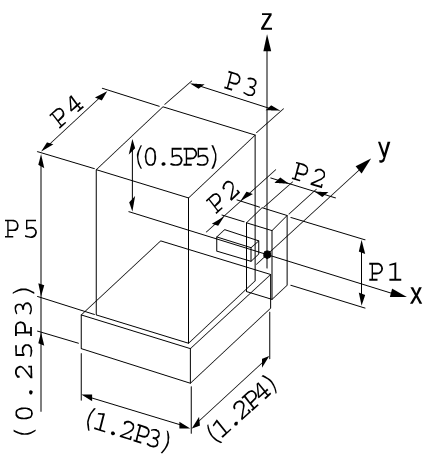

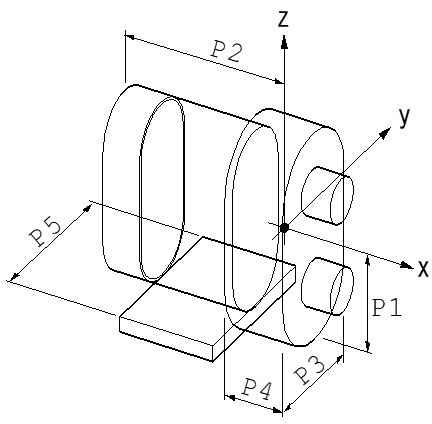

		横形遠心式モータ台付

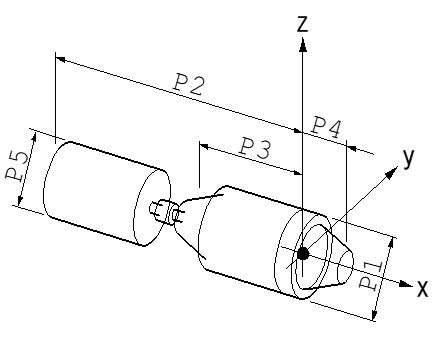

11013	11014	11015
横形遠心式ケーシング（覆いのみ）

以下に3D標準機器シンボルの形状とパラメータの一覧を示します。

11016	11017

11021	11022	11023
	往復動式一連
11024	11025

11031	11032	11033
	横形遠心式多段形、ベース付
11034	11035	11036

11037	11038	11039

11040

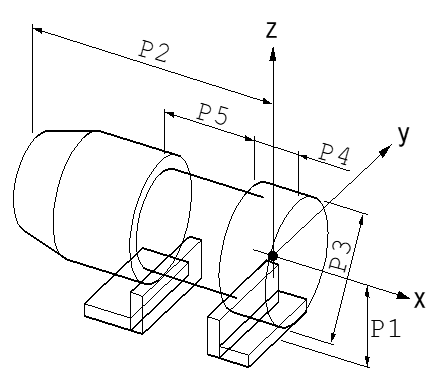

11041	11042	11043
横形遠心式ベース付、リブ付	横形遠心式ベース付、リブなし	マグネット式 L形枕付
11044	11045	11046
タービン式ベースなし	横形キャンド式ベース付、リブ付	横形ギヤ式
11047	11048	11049
横形遠心式ベースなし	横形全閉形	横形全閉形

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

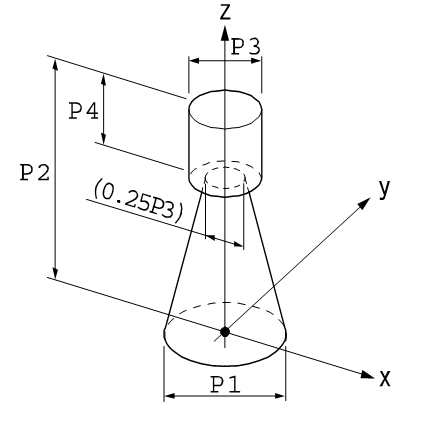

11050		11051	11052
		縦形遠心式 3方リブ付	縦形遠心
11053		11054	11055
縦形遠心式リブなし		縦形キャンド	縦形ギヤ式
11056		11057	11058

11059		11060

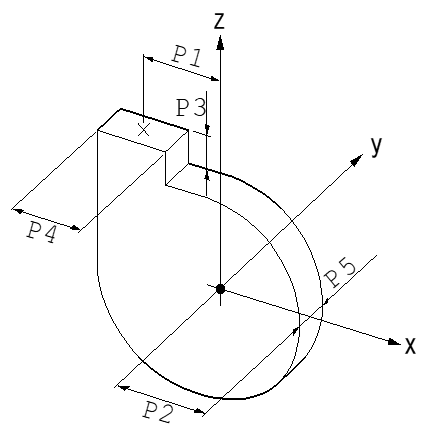

11061	×	11062	11063

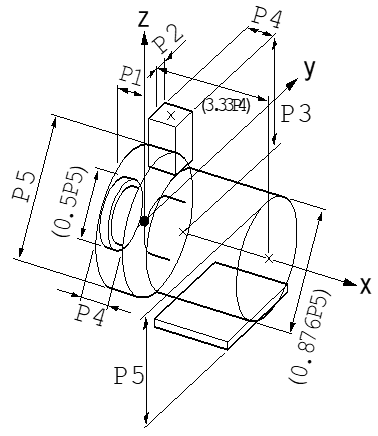

横形遠心式ファン		横形横吹出ファン 0＜P3＜P2であること	横形上吹出ファン
11064		11065

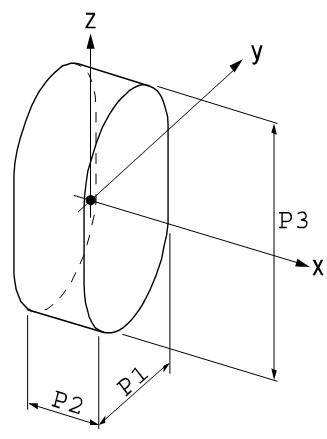

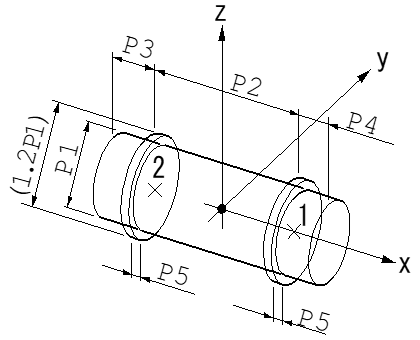

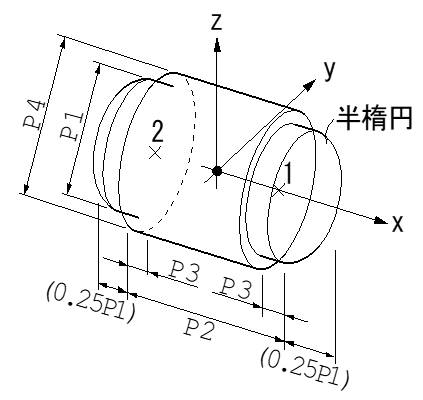

11071		11072	11073
横形円柱（覆い）		横形長円	横形角
11074		11075	11076
縦形丸		縦形長円
11077		11078	11079

11080		11081	11082

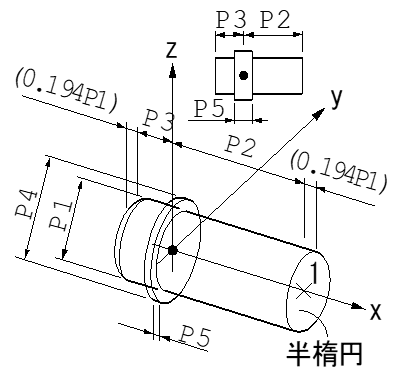

	11701	11702
	横形円柱	横形軸付

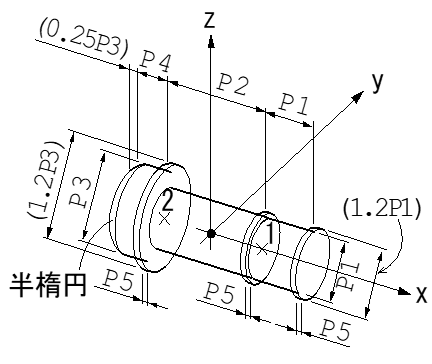

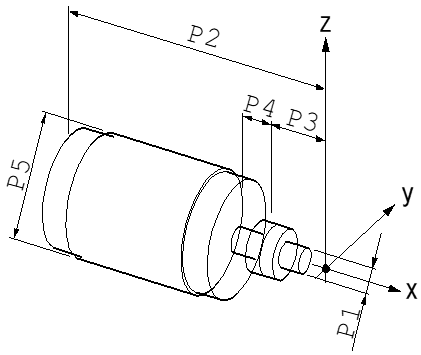

11703	11704	11705
横形軸継手付	横形円柱付 P4はフランジ合わせ目	横形円錐台付 P4はフランジ合わせ目
11706	11707	11708
横形モータカバー継手付	往復動

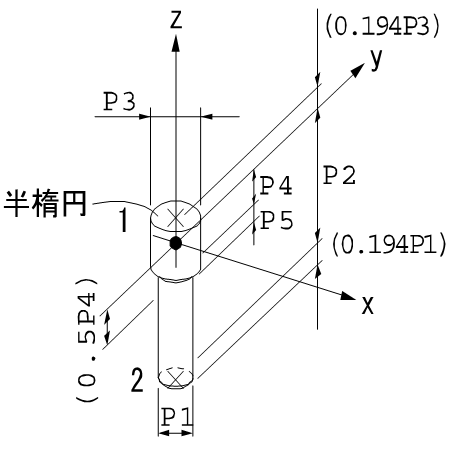

11709	11710	11711
		縦形軸付

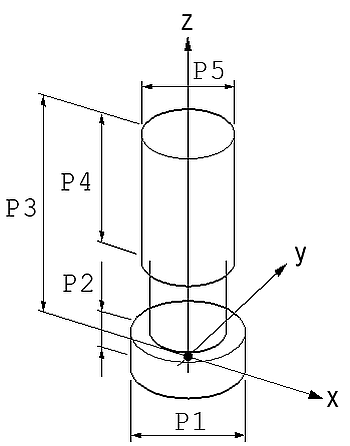

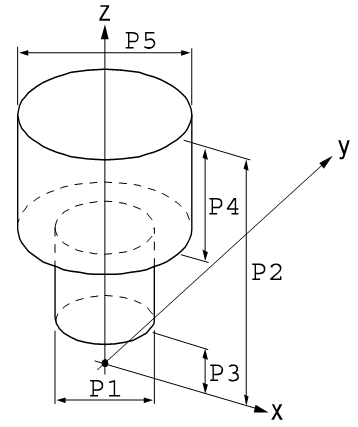

11712	11713	11714
縦形円柱

11715	11716	11717
横形 2ハ形　リブ角度は固定
11718	11719	11720

11721	11722	11723
横形 1段 P4は+、-でコントロール	横形 2段	横形モータ台付
11724	11725	11726
縦形角	縦形丸

11106	11151	11165
横形固定管板両平板	横形二重管式	プレート式フレーム付
11166
プレート式

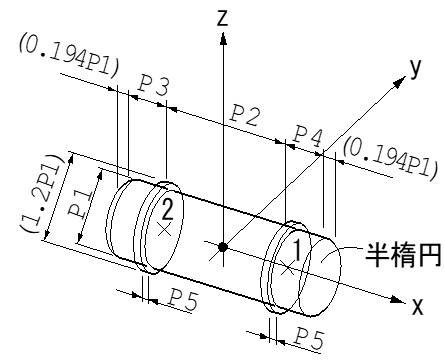

11101	11121	11126
横形固定管板両2:1鏡	横形遊動頭式2:1鏡	横形 Uチューブ式2:1鏡

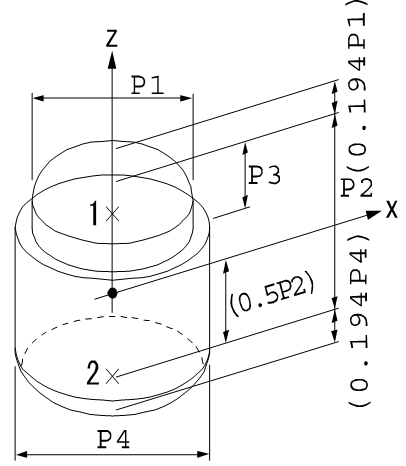

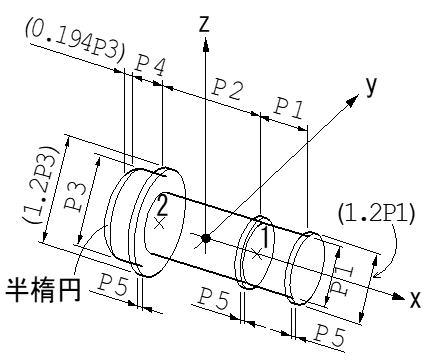

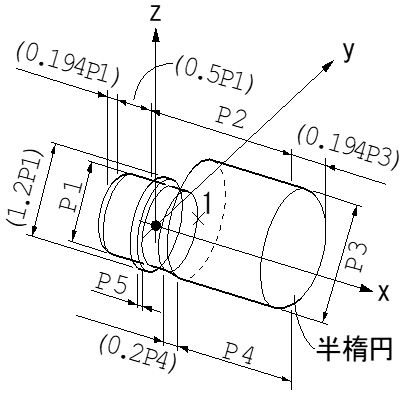

11131	11111
横形ケトル式2:1鏡	縦形固定管板両鏡2:1鏡
11102	11122	11127
横形固定管板両10%鏡	横形遊動頭式10%鏡	横形 Uチューブ式10%鏡

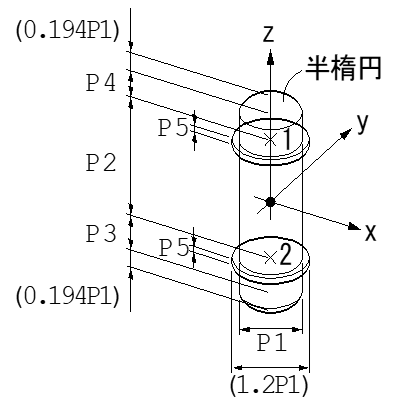

11132	11112
横形ケトル式10%鏡	縦形固定管板両10%鏡

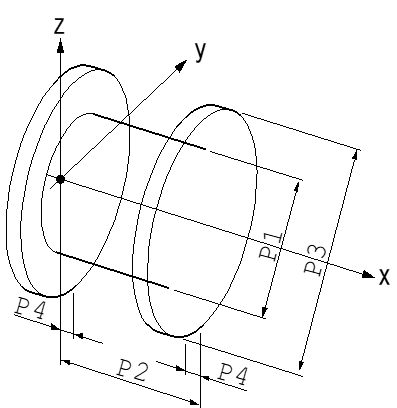

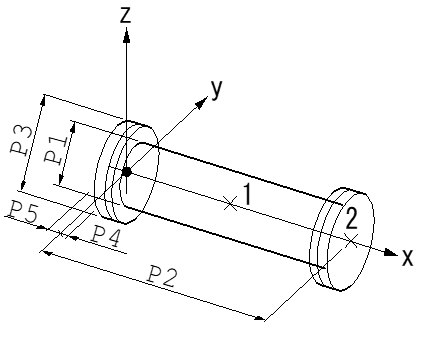

11161	11162	11156
横形両管板付	横形両管板フランジ付	縦形両管板付

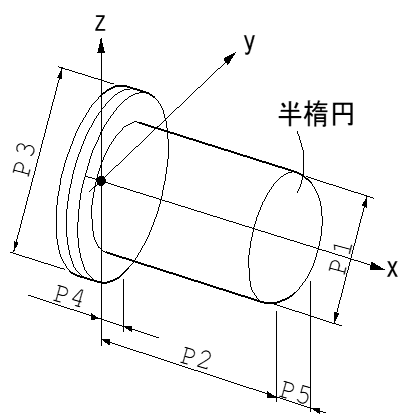

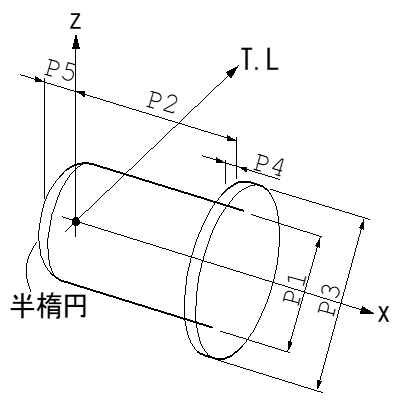

11163	11164	11861

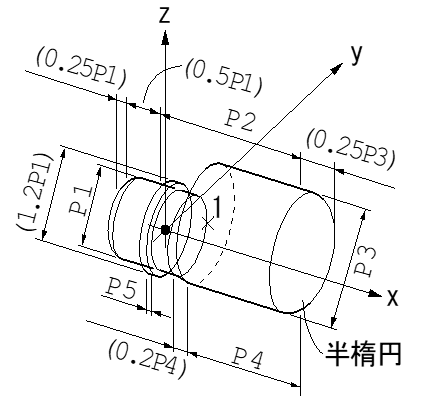

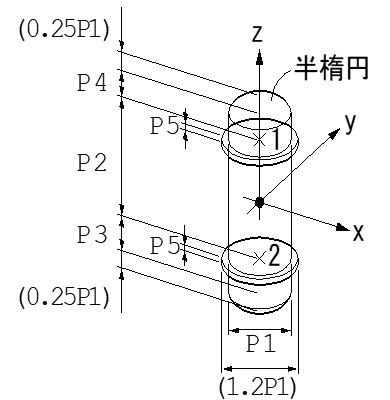

横形 2:1鏡､片フランジ	横形平板､片フランジ	縦横共用円筒

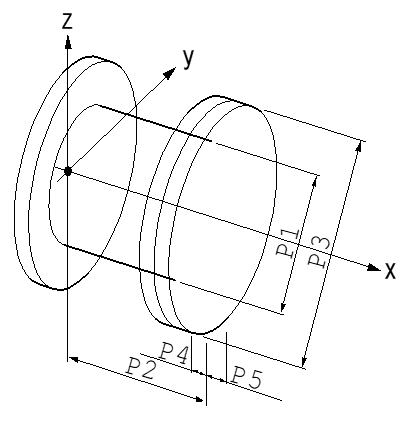

11862	11863	11864

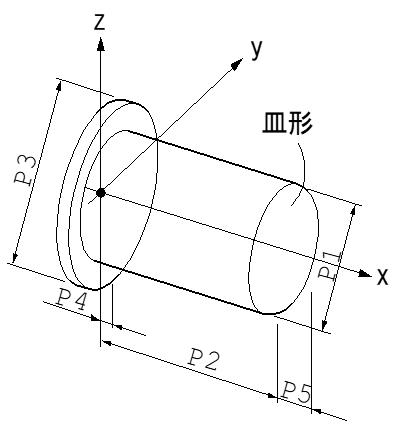

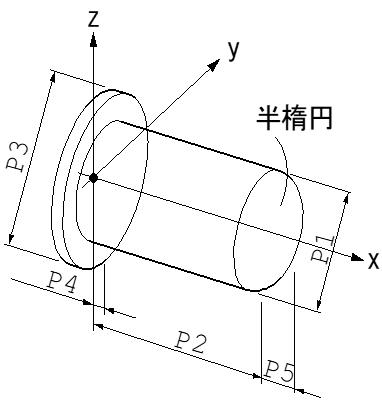

縦横共用平板、片フランジ	縦横共用両フランジ	縦横共用片閉止フランジ

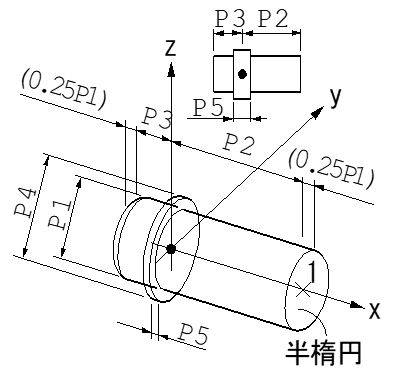

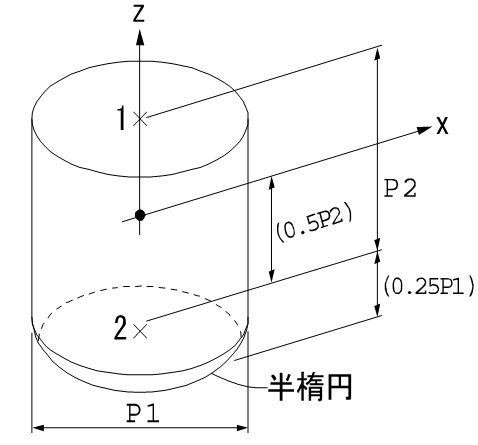

11865	11866	11867
縦横共用 2:1鏡､片フランジ	縦横共用皿鏡､片フランジ	縦横共用 2:1鏡、管板付

11307	11312	11302
コーンルーフベース付	ドームルーフベース付	縦形円筒平屋根ベース付

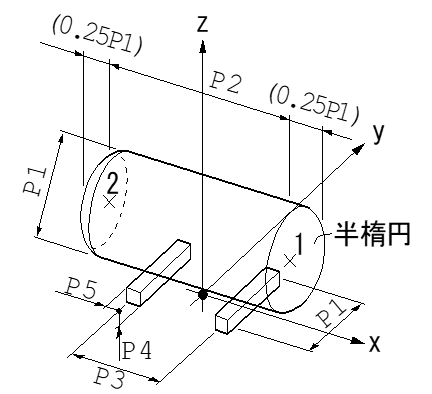

11331	11332	11341
横形円筒両2:1鏡　サドル付	横形円筒両10%鏡　サドル付	球形

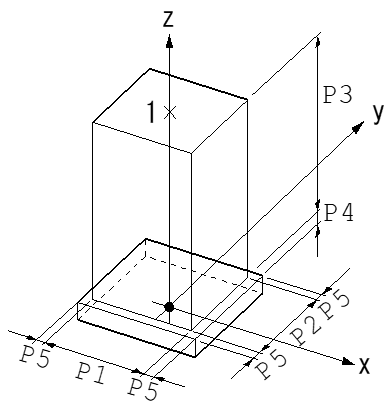

11352
角形平屋根ベース付 m3dv上側面から寸法をとる

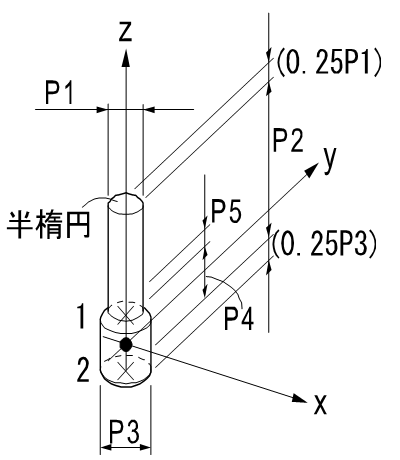

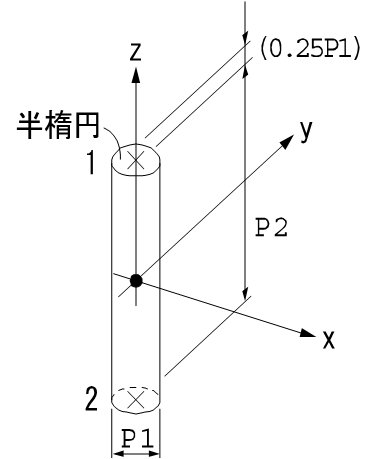

11371	11372	11361
一定径形 2:1鏡	一定径形 10%鏡	下部太形 2:1鏡

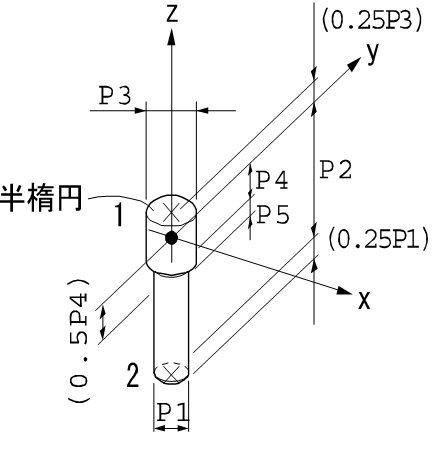

11362	11365	11366
下部太形 0%鏡	上部太形 2:1鏡	上部太形 10%鏡

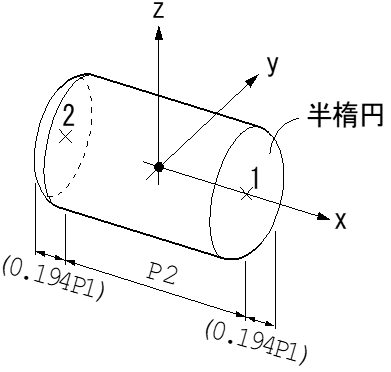

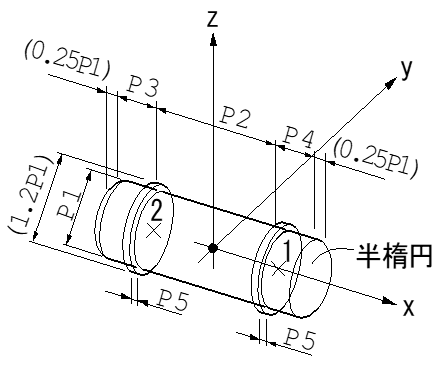

11321	11322	11323
両2:1鏡	両10%鏡	両2:1鏡胴部ジャケット付

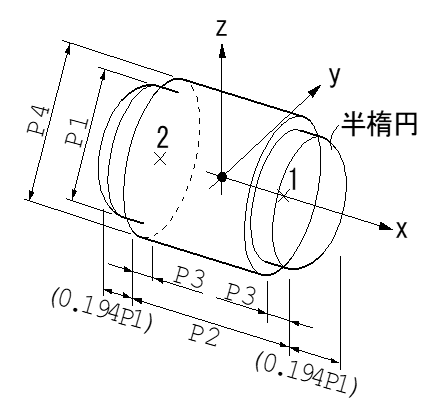

11324
両10%鏡胴部ジャケット付

Code　11409は半径32700mm以上の円筒タンク用です。多面体エレメントにつき、クリッピング処理されません。

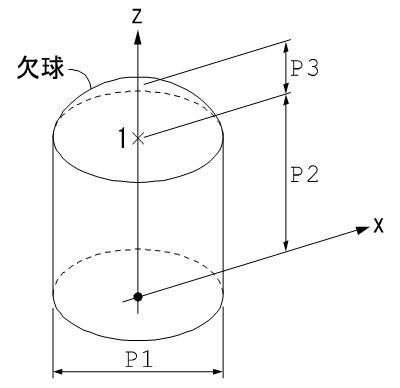

11306	11311	11301
コーンルーフ	ドームルーフ	平屋根

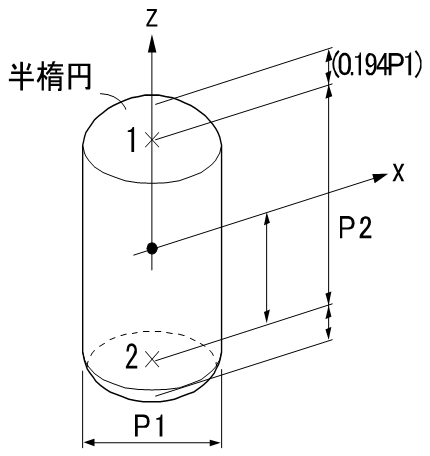

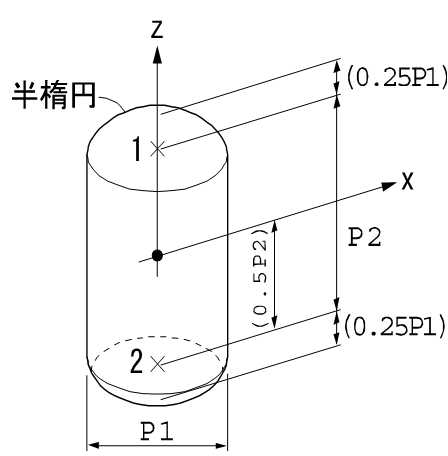

11409	11201	11202
平屋根径32ｍ以上R指定注) R=P1×P3 H=P2×P3（大型タンク）	上2:1鏡下2:1鏡原点中心	上10%鏡下10%鏡原点中心
11265	11266
上2:1鏡下2:1鏡原点下T.L 半楕円鏡板（上、下）	上2:1鏡下2:1鏡原点可動半楕円鏡板（上、下）

11271	11272	11273
両フランジ	上部テーパ上フランジ	上フランジ下2:1鏡

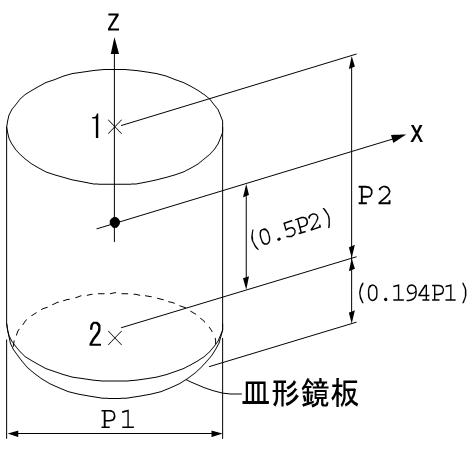

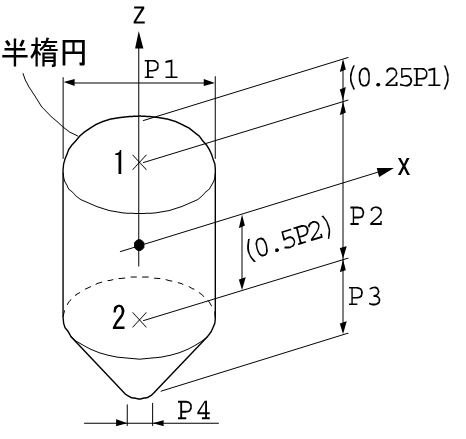

11241	11242	11221
平屋根 2:1鏡底	平屋根 10%鏡底	2:1鏡屋根コーン底

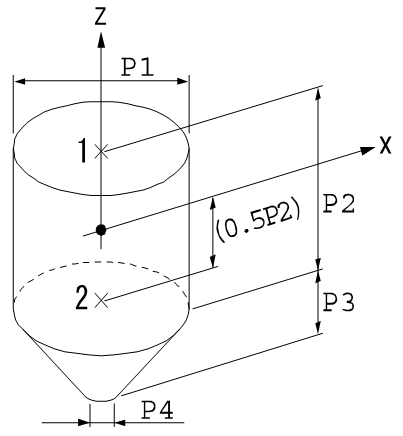

11222	11261
10%鏡屋根コーン底	平屋根コーン底
11351
角槽 m3dv上側面から寸法をとる

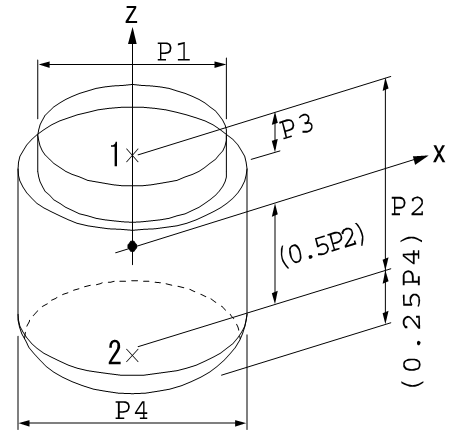

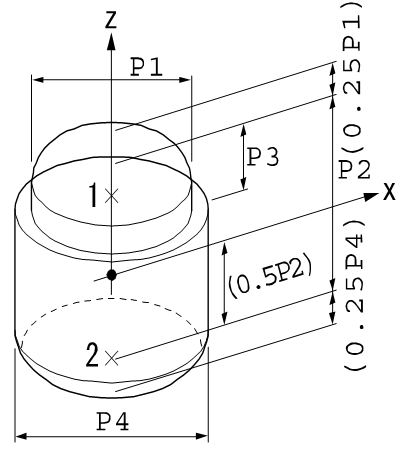

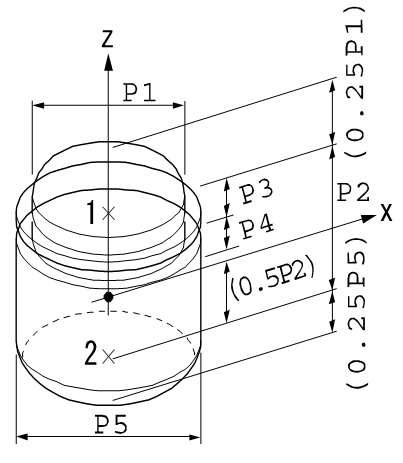

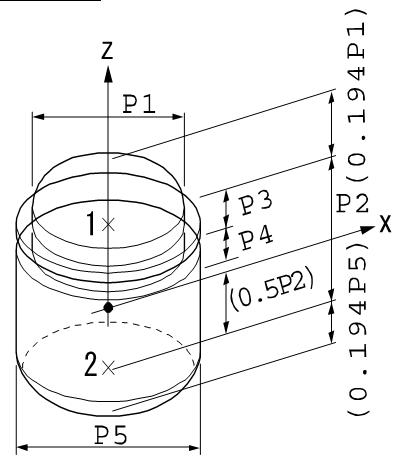

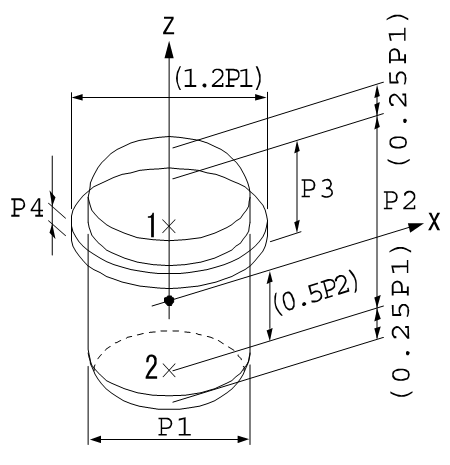

11203	11205	11207
下2:1鏡フランジ付	下2:1鏡ジャケット付	下2:1鏡フランジジャケット付

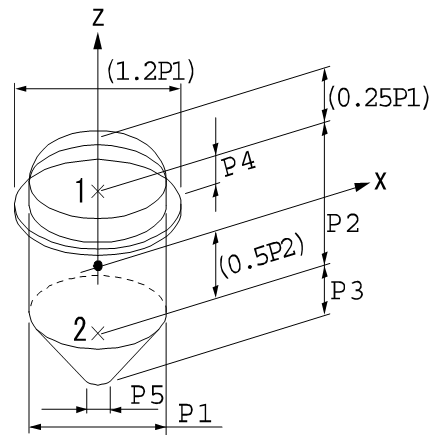

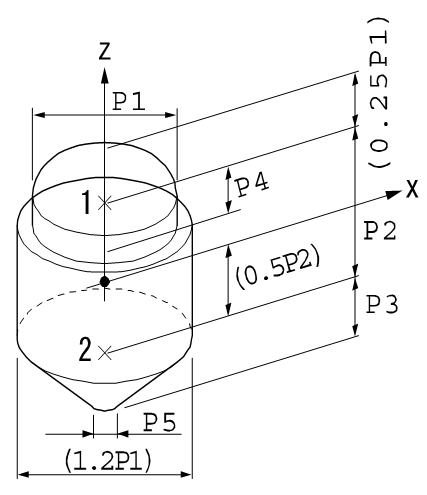

11223	11225
下コーンフランジ付	下コーンジャケット付
11204	11206	11208
下10%鏡フランジ付	下10%鏡ジャケット付	下10%鏡フランジジャケット付

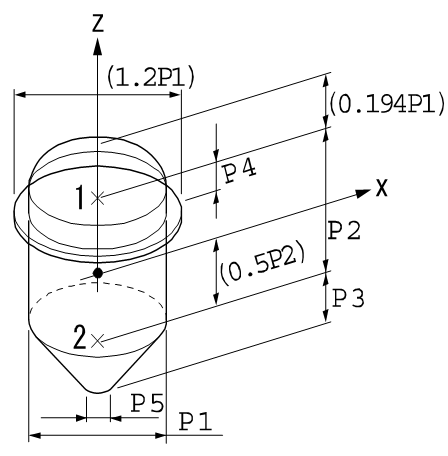

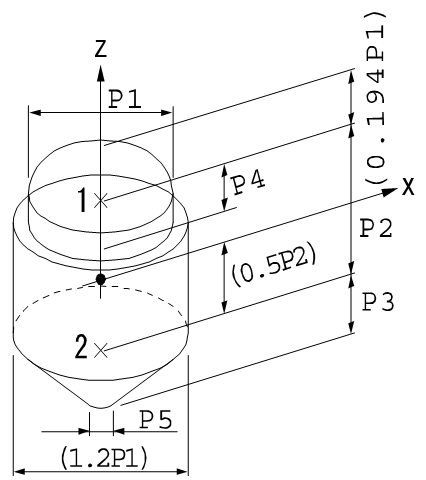

11224	11226
下コーンフランジ付	下コーンジャケット付

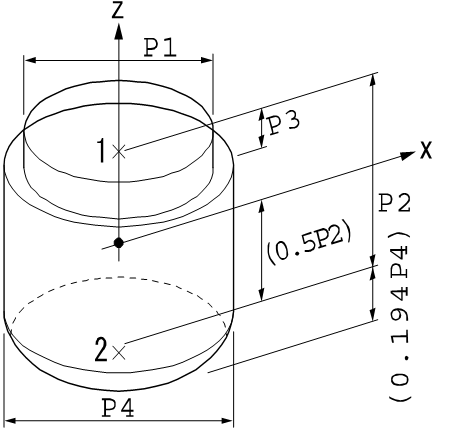

11245	11246
下2:1鏡ジャケット付	下10%鏡ジャケット付

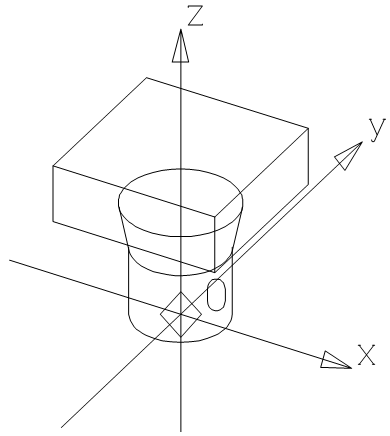

11831
撹はん機

この、ノズル、マンホールのシンボルは3Dモデル入力時に形状のMenuではなく、”フランジ形状”、”接続形式”、”呼び圧”のPull down menuからを選択することにより、以下の形状、外径、Flange厚さが自動的に選択されます。

	11902
	FLG.、Ferrule マンホール
11905	11906	11907
Sqr.FLG.	FLG.(WN)	Sqr.FLG.(WN)
	11912
	B.FLG.付
	11922
	SCR,SW,BW
11951
Padノズルモデル入力の機器シンボルリストに追加

11401	11402	11403
使用済み	90° 背角エルボ	90° エルボ
11404	11405	11406
使用済み	45° エルボ	使用済み
11407	11408	11409
コンセン	90° 背Rエルボ	使用済み
11413	11414	11415
90° 3セグ	90° 4セグ	90° 5セグ
11423	11424	11425
90° 3セグ	90° 4セグ	90° 5セグ

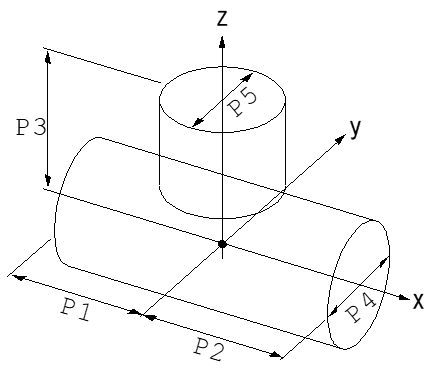

11431	11432	11433
90°曲り偏長エルボ	TEE分岐	使用済み
14334	11435	11436
	使用済み

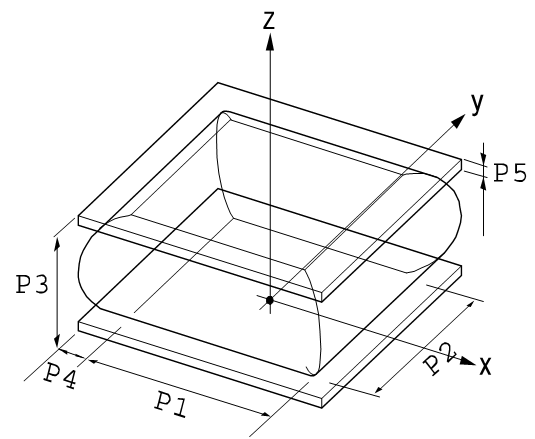

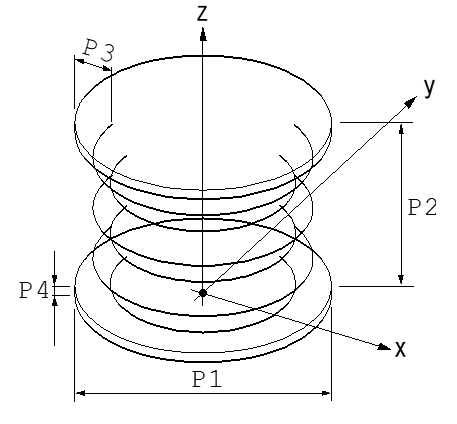

11437	11438	11439
ジャバラ	ジャバラ	ダンパ

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。

鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

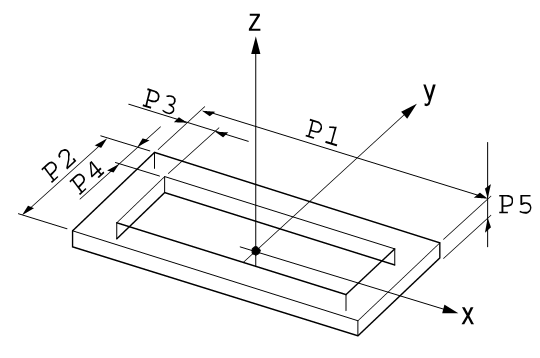

11440		11441		11442	×
エキスパン		角フランジ		角L
11443	×	11444		11445
角門形
11446		11447		11448

11449		11450

11451		11452		11453
		角度指定 2セグ（P4:1000に固定）		角度指定 3セグ（P4:1000に固定）
11454		11455		11456
角度指定 4セグ（P4:1000に固定）		角度指定 5セグ（P4:1000に固定）
11457		11458		11459

11460		11461		11462

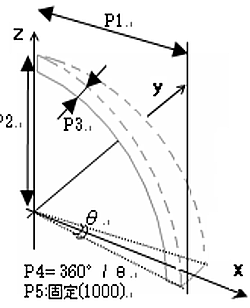

角度指定エルボ（P5：1000に固定）		曲がえし（P5：1000に固定）		角度指定切合曲げ（P5：1000に固定）
11463		11464		11465
		90° 背角内斜エルボ
11466		11467		11468

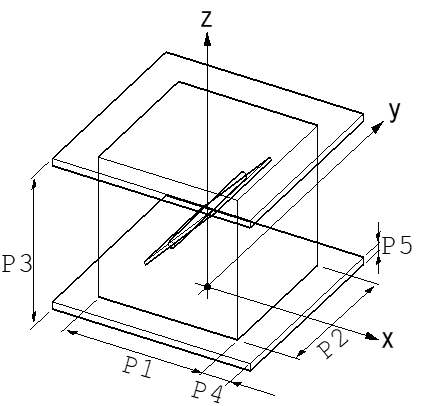

11469		11470	×	11471
		ダンパ
11472		11473		11474

11475		11476		11477

11481		11482		11483
90° 断面変化エルボ P5:曲率半径		90° 上面左偏心エルボパラメータは11481に準ずる		90° 上面右偏心エルボパラメータは11481に準ずる

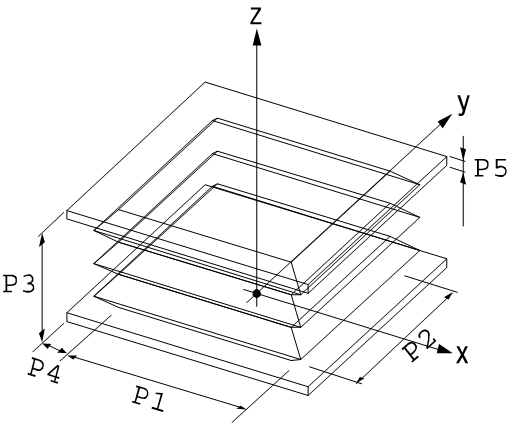

11501		11502		11503
コンセンY分岐		コンセンY分岐偏長タイプ		角アネモ
11504		11505		11506
丸アネモ		使用済み
11507		11508		11509

11510		11511		11512
使用済み		使用済み		使用済み
11513		11514		11515
使用済み		使用済み		使用済み
11990		11991		11992

11993		11994		11995

11996		11997		11998	×
		つつみ		ダンパ
11999		12000

11708シンボルは、ポンプ付属品メニュー（mrout）に登録されています。
ポンプ付属品以外で使用する場合は、シンボルNo.呼出しで対応して下さい。

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。
鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

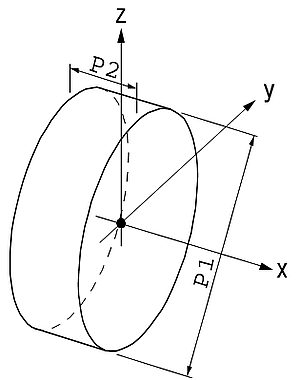

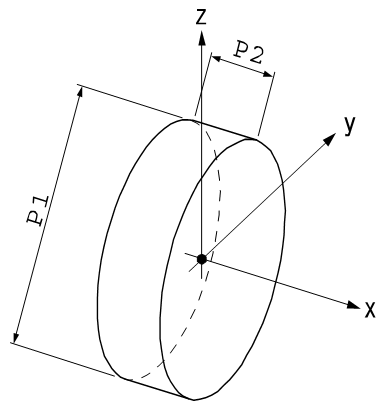

10001		10009	10010
円柱		長円柱	横型円柱
10038		10045	11401

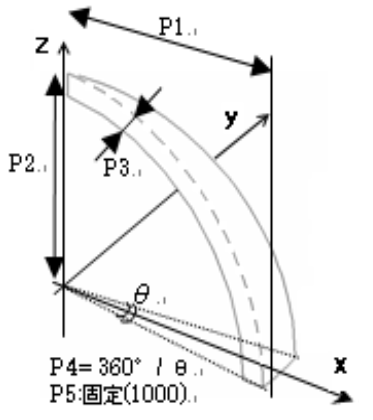

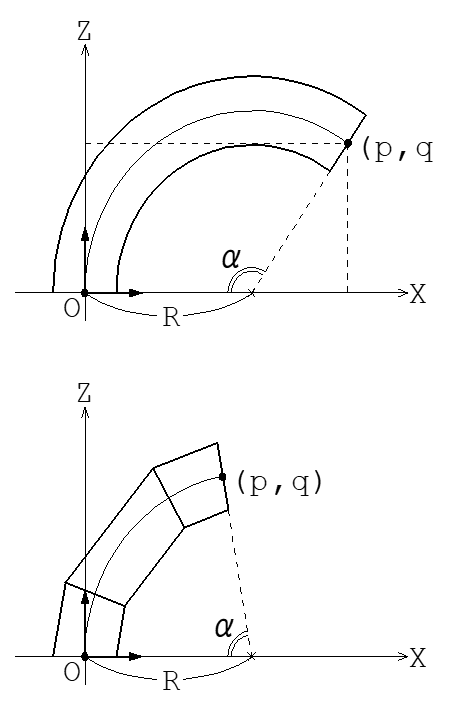

曲管 P1:X座標 ※P1に0は入力不可 P2:Z座標		半円柱	半長円柱
11404		11406	10046
半竹割面あり		半竹割面なし	面なし

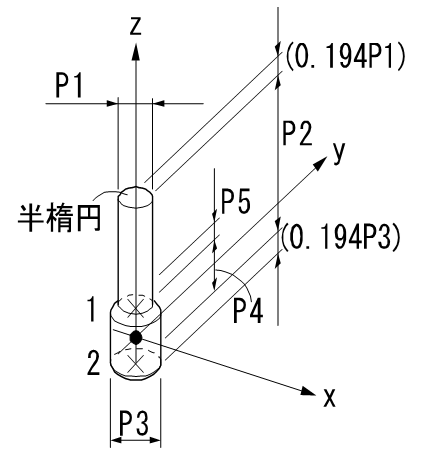

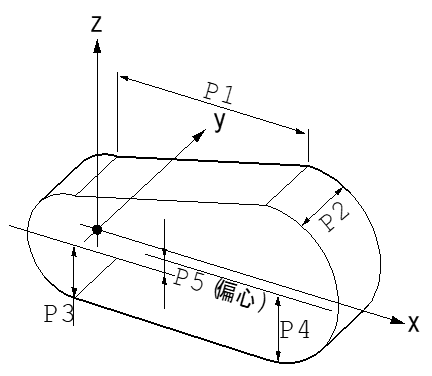

10058		10064	11708
直付け用要素 P4:母管半径（≧P1）		斜切半楕円柱 P5:Z方向偏心	チェーンカバー
11494	×
扇形

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

10002		10006		10007
円錐		円錐台 P1＞P3		偏心円錐台レジューサ要素

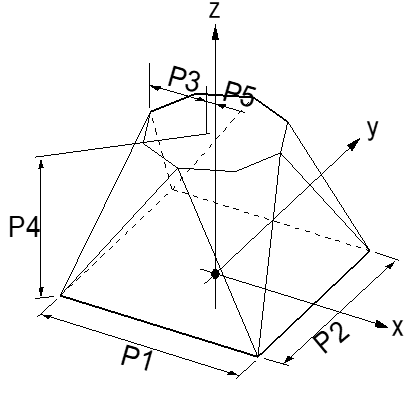

10040		10044		10053	×
斜円錐台		角丸錐 P5:偏芯		1/4円錐
10061		11491	×	11492	×
楕円錐台		1/4楕円錐台		1/4膨らみ楕円柱

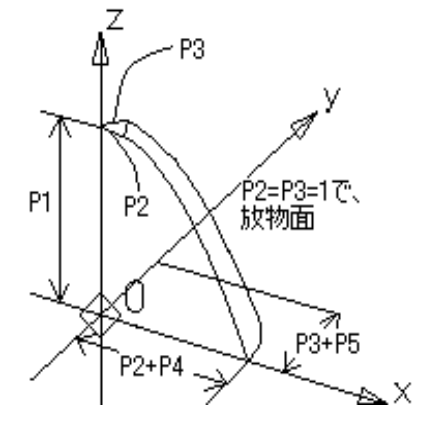

11493	×	11490	×
1/4放物面		ラメ曲面

11410は半径32700mm以上の円筒タンク用です。多面体エレメントにつき、クリッピング処理されません。

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

10004		10005		11410
球		欠球		円屋根径32m以上R指定 Rx＝P1×P4 Ry＝P2×P4 H＝P3×P4
10008		10054	×	11496
欠半楕円		1/8楕円体		球殻-両淵線
11497		11498		11499
球殻-右淵線		球殻-左淵線		球殻-淵線なし

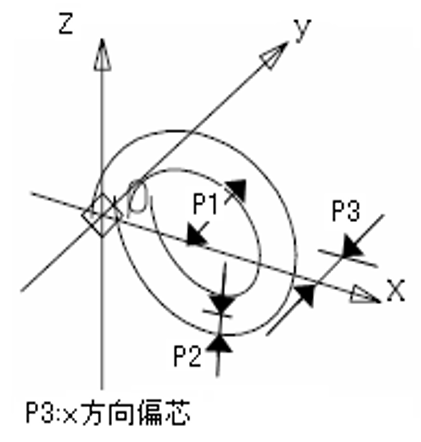

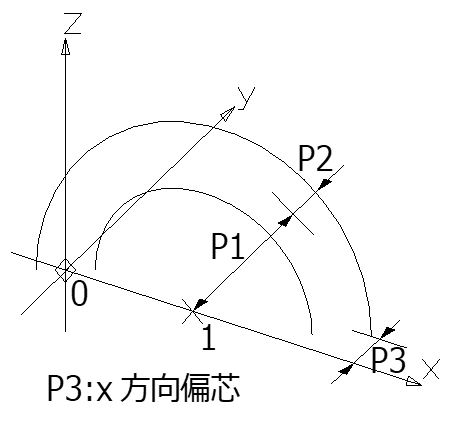

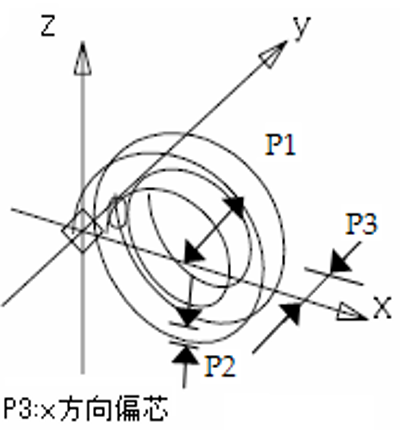

11416	×	11417	×	11418	×
コイル（半巻き）オフセット1を追加		コイル（一巻き）		コイル（二巻き）

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

10003		10013		10041
直方体		直方体頂点オリジン		n角柱 P3=n(n角柱)

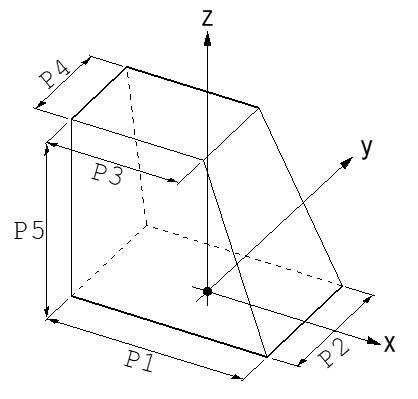

10042	×	10043		10048

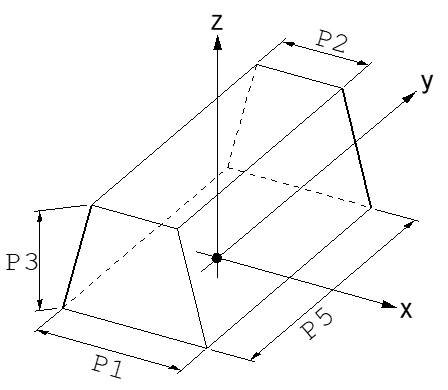

直角三角柱		四角柱ふたなし		台形柱 P4:上面のX方向への偏心

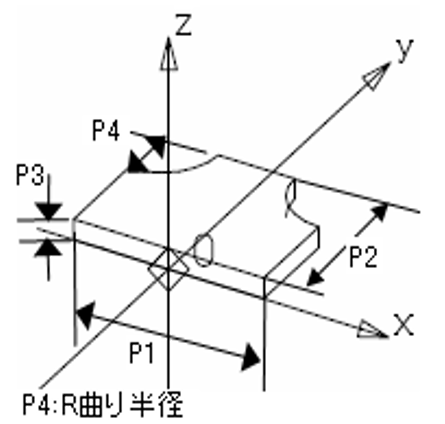

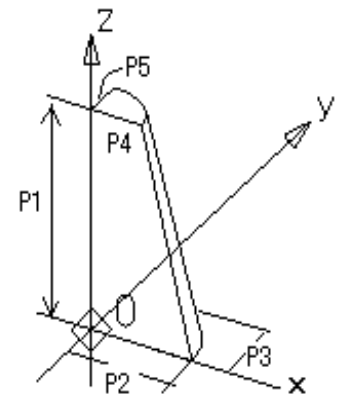

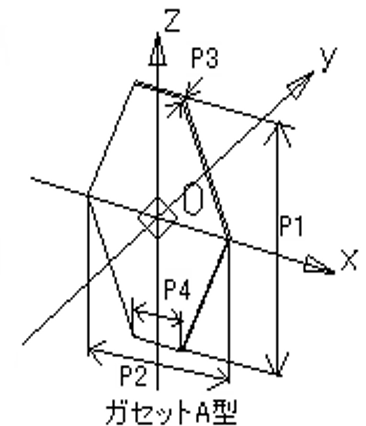

10052		10057		15400	×

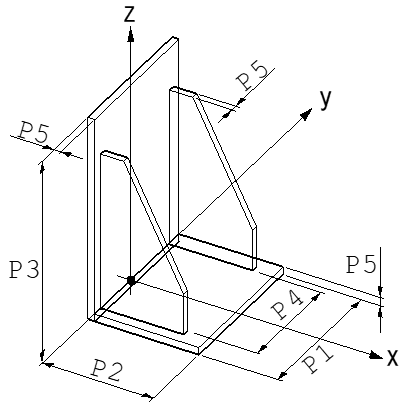

角ベンド部品		ラグ部品 5角形柱		ガセットA型
15401	×	15402	×
ガセットB型		ガセットC型

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

10047		10049		10050
正方錐台 P4:上面のX方向への偏心		角錐台		偏心角錐台

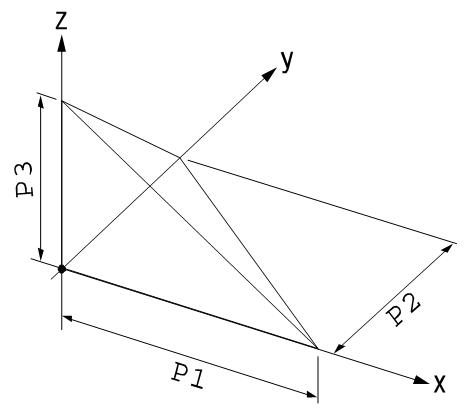

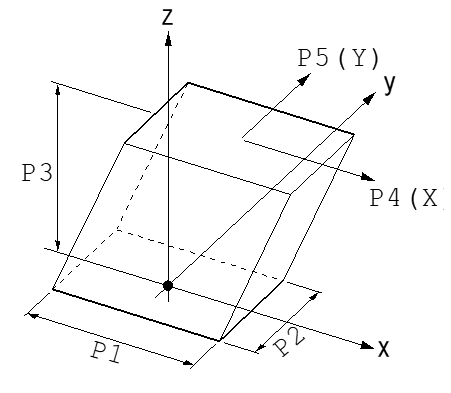

10051		10059		10060
正4面体		2面垂直角錐台		偏心方体

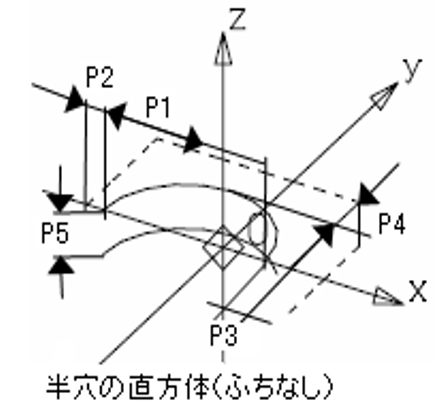

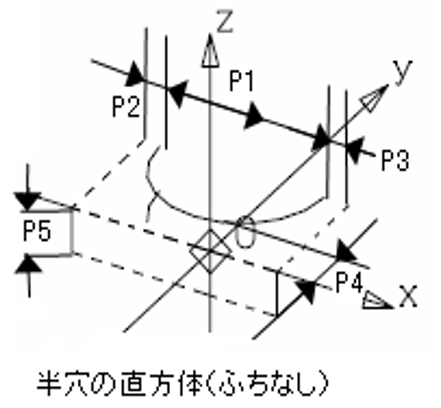

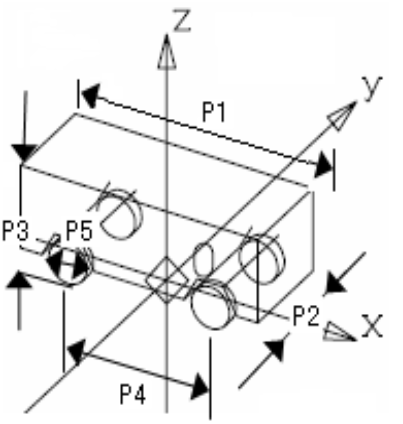

11505	×	11521	×	11522	×
3角面取り部品		半穴の直方体A（ふちなし）		半穴の直方体B（ふちなし）
11523	×	11524	×	11525	×
半穴の直方体A		半穴の直方体B		角ダクトティー分岐R付き

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

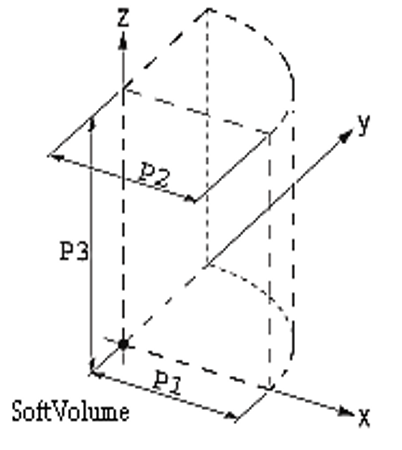

10090		10095	×
円錐台		1/4円錐台（断熱可）
10094
楕円球

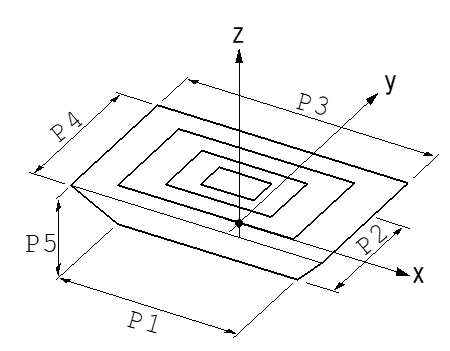

10093
角錐台

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

11801	11802	11803
直方体 1ヶ	円柱用直方体 2ヶ	円柱用直方体 3ヶ

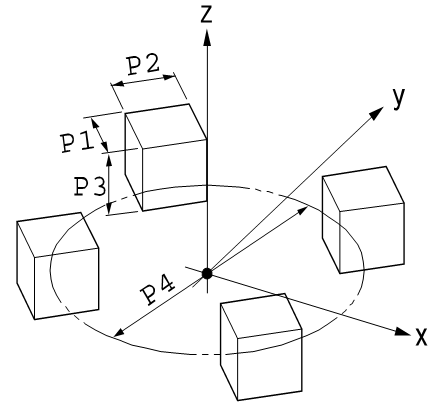

11804	11806	15153
円柱用直方体 4ヶ	Ｌ形 1ヶ	基礎用直方体 4ヶ

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

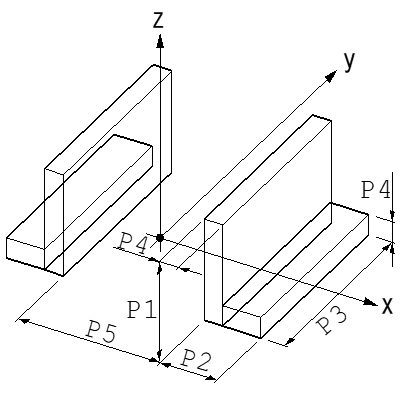

11716		11717	15143
Ｌ形 2本		角柱 3脚 P4は足の中心	colspan="2"z山形 2本刃外

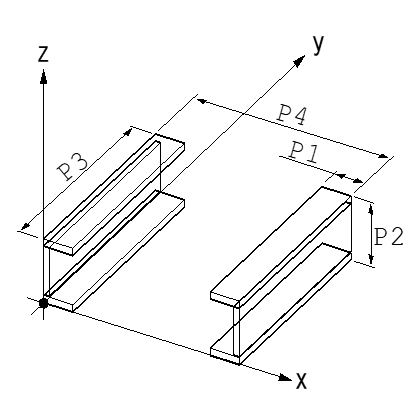

15144		15142	15182	×

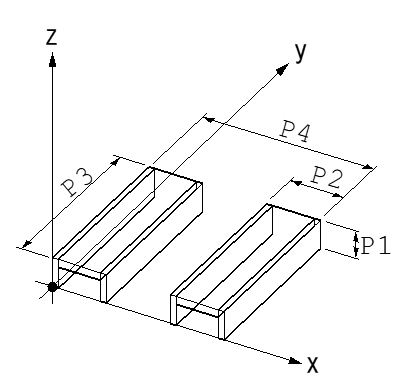

山形 2本刃内 P3：刃厚		みぞ形 2本刃外	みぞ形 2本刃外
15183	×	15141
みぞ形 2本刃下		Ｈ形 2本
11825		11826	11870
1基		2基	1基くい込み P4：親円柱の半径
11871
2基くい込み P4：親円柱の半径

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

11811		11812		15149
山形 1本		山形 2本		山形 2本ベースPL付原点可動
15181	×	11813	×	11814
山形 2本ベースPL付		山形 3本		山形 4本
15184		11816	×	11817
山形 4本長方配置 P5：刃厚		みぞ形 1本刃内		みぞ形 2本刃内
15148		11818
みぞ形 2本ベースPL付刃外		みぞ形 4本

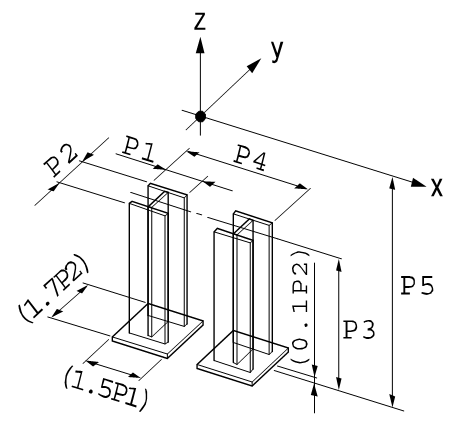

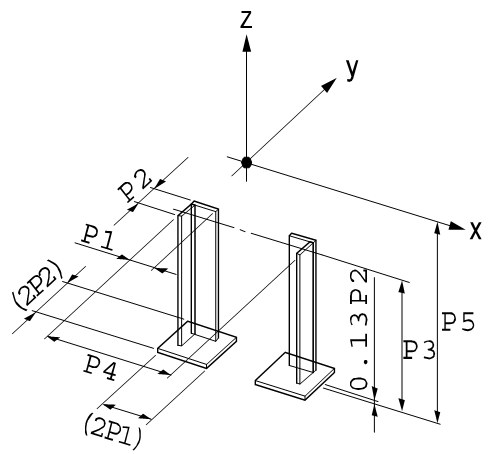

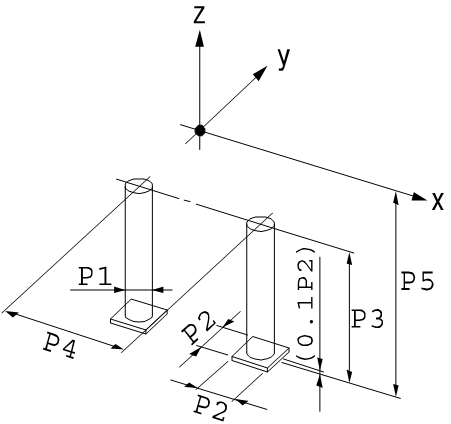

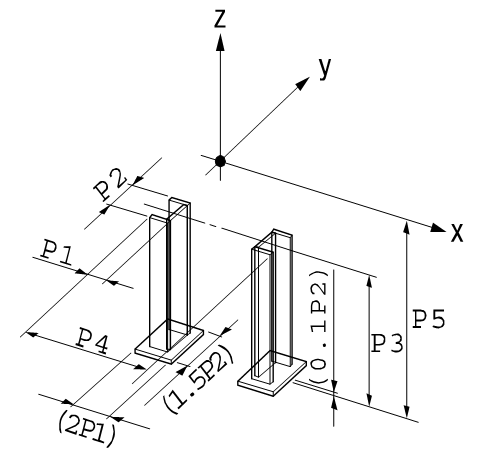

15146	15147	15150
Ｈ形 2本ベースPL付刃X向	Ｈ形 2本ベースPL付刃Y向	円柱 2本ベースPL付
11841	11842
円柱 3本 P3は足の中心	円柱 4本 P3は足の中心
11828	11829
ストレート	テーパ

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

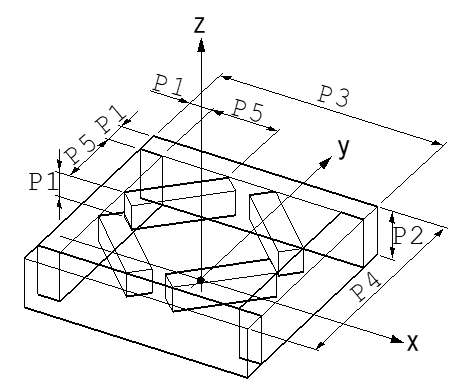

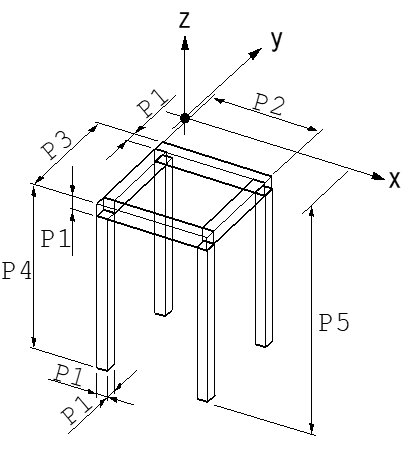

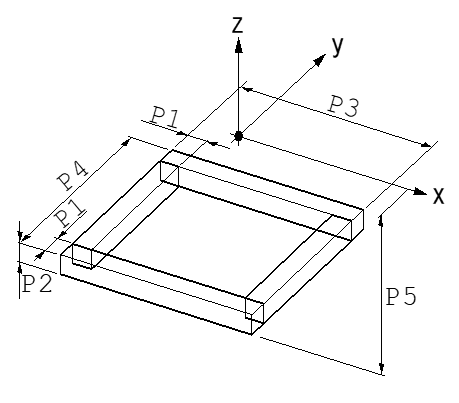

11728		11729		11730
長方ブレス付角形ブレースは45°固定		長方角形		長方 4本足角柱

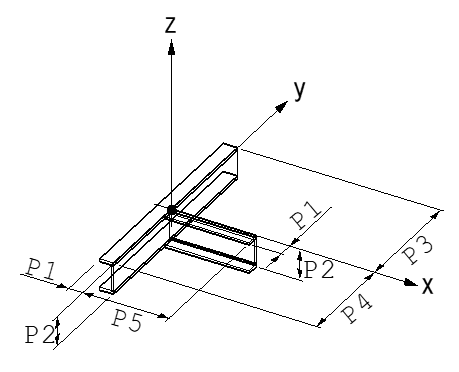

15161	×	15162	×	15163	×
十字台山形		T字台山形		T字台みぞ形

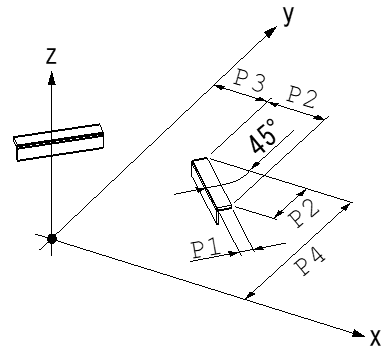

15164	×	15165	×	15166	×
1本山形		1本みぞ形		ブレス 2本山形角度は45°固定

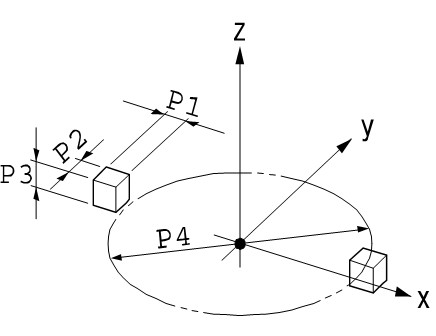

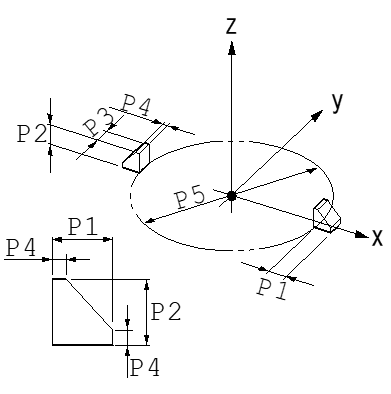

11873	11874	11875
2台	3台パラメータは11873に準ずる	4台パラメータは11873に準ずる
11878	11879
リブ付1ヶ	リブあて板付1ヶ

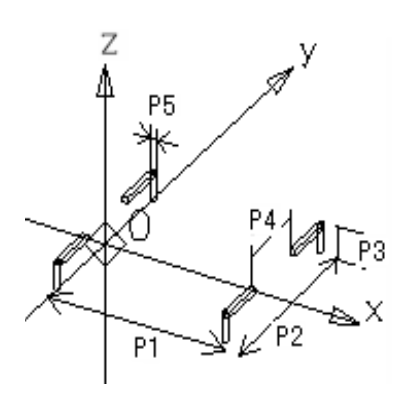

11880	11881
つり金具	つり金具 3点

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

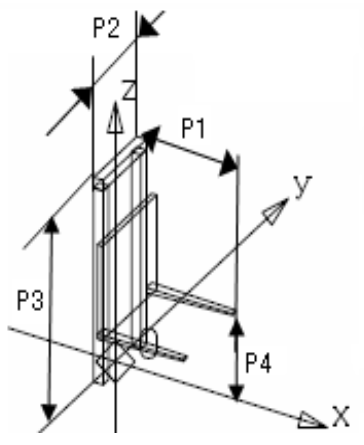

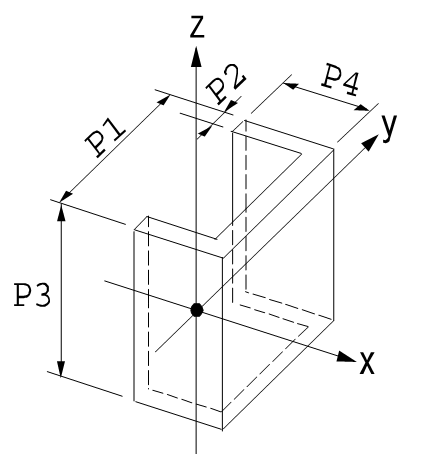

11851		11852		11853
長方角形		U形Ｔ形		1本Ｔ形
15171	×	15191
ラダー		側棒
15192		15193		15194
2本		3本		4本
15175		15176
角		中間
11433	×	15201	×	15202	×
丸棒取っ手		片扉		両扉

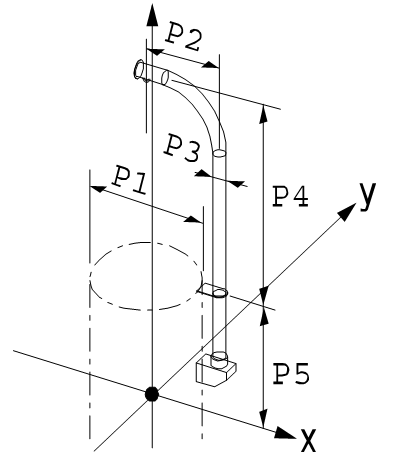

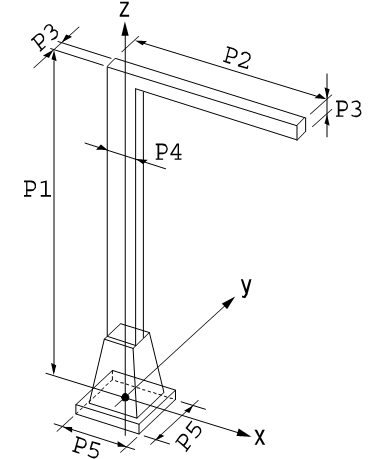

15210	15211
単独ダビット	塔頂ダビット

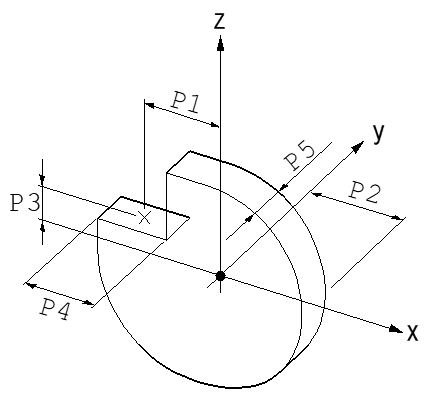

15212	15213

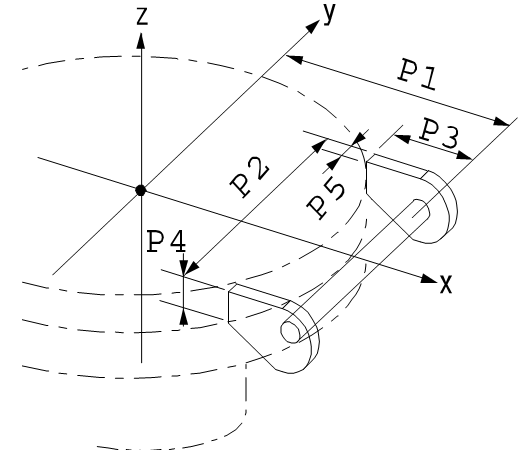

ヒンジ(ネックFL'G用)	ヒンジ(カバーFL'G用)
11435
銘板

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

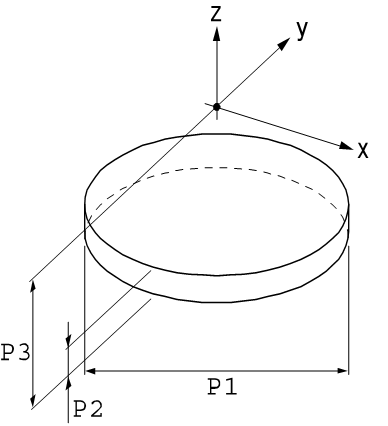

15001		15002	15003

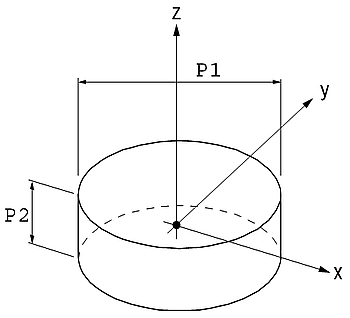

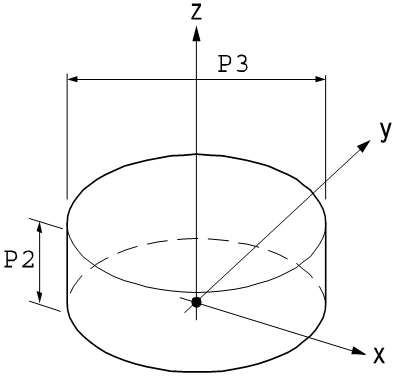

基礎 1丸		基礎 1角正方形	基礎 2枕
15004	×	15005	15007
基礎 3枕		基礎 4枕	基礎 1角長方形

注1）構造物モデル入力で使用しているシンボルです。

※本Pageのシンボルは中心オリジンですが、各シンボルCodeに50を足したCodeにTOPオリジンとしたシンボルを準備しています。

例) 15305（中心オリジン）→ 15355（TOPオリジン）

シンボルCodeの後ろに×が付いているシンボルは鏡反転コピー不可です。鏡反転コピーについての説明は、「10-08 コピー､削除､移動､回転」の「鏡反転コピー」を参照してください。

15305	15308	×	15310
形鋼山形 1本	形鋼山形 1本構造物モデル用		形鋼みぞ形 1本
15313	15300		15303

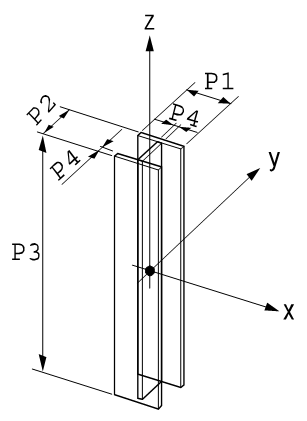

形鋼みぞ形 1本構造物モデル用	形鋼Ｈ形 1本		形鋼Ｈ形 1本構造物モデル用
15315	15316		15320
形鋼円柱 1本	形鋼丸パイプ 1本注1) P2=厚さ厚さは指定できますが、実際のシンボルは穴は開いていません。		形鋼角柱 1本
15321	15335	×	15338	×
形鋼角形管 1本注1) 注2) P3,P4＝厚さ	形鋼山形 1本		形鋼山形 1本構造物モデル用

以下のシンボルは「12-02 配管基本属性」に記載の形鋼と同じ形状でオリジンの位置を鋼材天端としています。

注1）構造物モデル入力で使用しているシンボルです。

注2）厚さは指定できますが、実際のシンボルは穴は開いていません。

15355	15358	15360
形鋼山形 1本	形鋼山形 1本構造物モデル用	形鋼みぞ形 1本
15363	15350	15353
形鋼みぞ形 1本構造物モデル用	形鋼Ｈ形 1本	形鋼Ｈ形 1本構造物モデル用
15365	15366	15370
形鋼円柱 1本	形鋼丸パイプ 1本注1) 注2)	形鋼角柱 1本
15371	15385	15388
形鋼角形管 1本注1) 注2) P3,P4＝厚さ	形鋼山形 1本	形鋼山形 1本構造物モデル用

15010,15011,15012は、ＥＹＥＳＵＰＴ(主にベースプレート）にて参照されます。

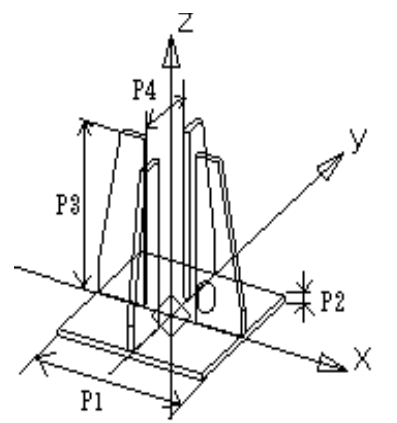

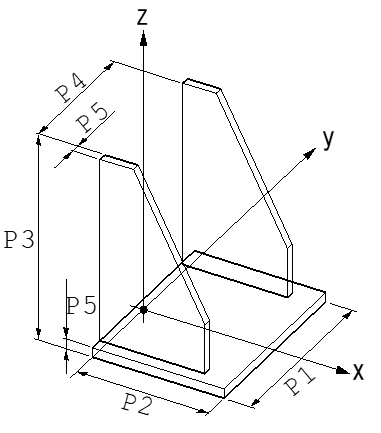

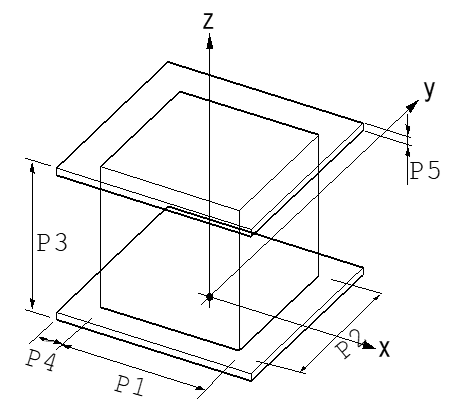

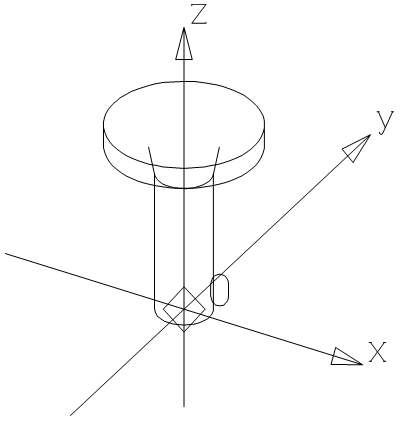

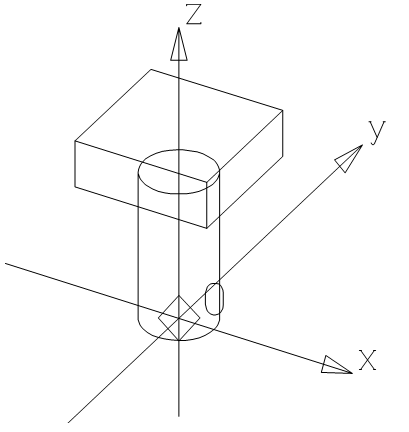

15010	15011	15012
ＥＹＥＳＵＰＴﾍﾞｰｽﾌﾟﾚｰﾄ	ＥＹＥＳＵＰＴ RIB付ﾍﾞｰｽﾌﾟﾚｰﾄ	ＥＹＥＳＵＰＴｽﾀﾝｼｮﾝ

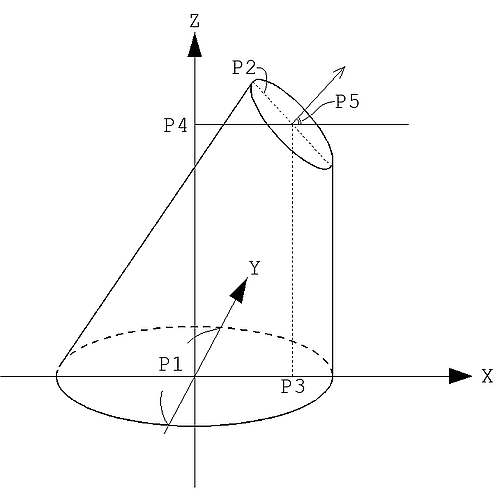

ユーザシンボル（斜円錐台）

ポイント	説明
P1	底円の直径
P2	上円の直径
P3	上円の中心点のX座標（＞0）
P4	上円の中心点のZ座標（＞0）
P5 *)	上円の法線ベクトルとＸ軸のなす角度（≦90度）

*) 斜円錐台が定義されるためには以下のような制限があります。

tan(P5) > ( 0.5*P1 - P3 ) / P4

P5の値が小さいときや90度を超えるときには、立体がつぶれて表示されますので注意して下さい。
上円の法線ベクトルはX-Z平面に含まれています。

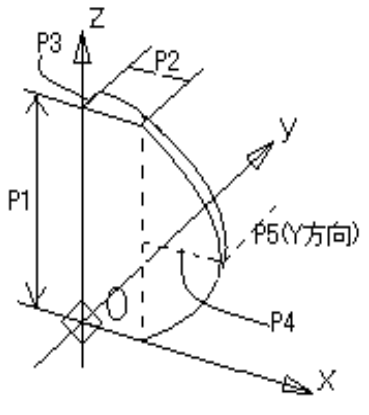

円弧形状シンボルのパラメータの意味

円弧形状シンボルについて

下のシンボルは円弧状の形状を持ち、パラメータ操作で中心角を任意に変化できます。

パラメータの説明

注目) 点(p,q)が決まると、円弧が決定する性質を使用しています。

なお、入力メニューでは

となっています。

αは中心角度

Rは円弧の半径

概要

従来の球シンボル（10004）は、中身の詰まった球体でしたが、下記のシンボル群を用いることにより、厚さを持つ、球殻を表現することが可能です。

基本エレメント－球類：11496、11497、11498、11499

シンボルの区別について

11496～11499は、Mrout上はどれを選んでも同じ形状です。組図（m3dv）上、不要な稜線を消したいときに、淵線のあり/なしが、有効になりますので、適切なシンボルを選択してください。

11496 両淵線あり
11497 右淵線
11498 左淵線
11499 淵線なし

シンボルパラメータについて

やや複雑です。「１８－０６－１３－２」を参照ください。（p=P1、q=P2としています。）
滑らかな球殻には、P4=24以上が必要です。

補足説明

従来の球体では、組図上のセクションボックスのクリッピングによる、円弧が描画できませんでした。
本シンボル群の活用により、この問題は、改善されます。ただし、シンボルを多量に使用し、作成が面倒なため、モジュール登録での使用を推奨します。

Ver.6.40新規シンボルによる形状表現例

11510	11511	11512
車輪（4個）	作業車体（タイヤ付き）	フォークリフト

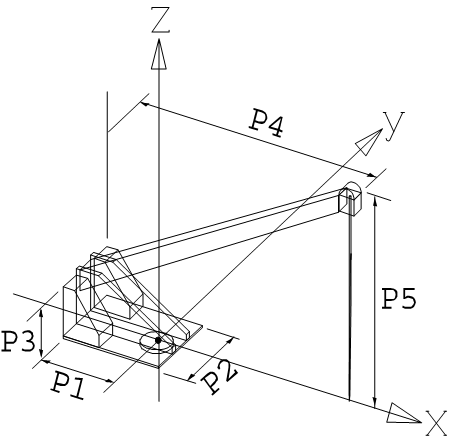

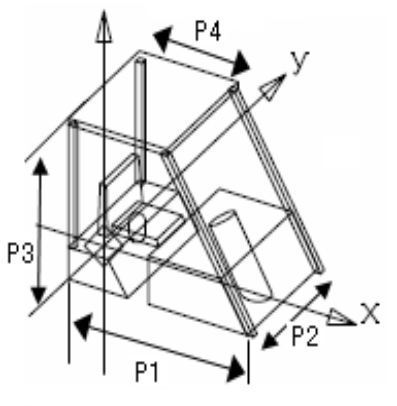

11513	11515	11516
作業車体操作室	クレーン部	クレ－ン車のアウトリガ(足)
11517	11518	11519
クレーン部 (フック、ワイヤ非表示)	フック	ワイヤ
11530	11531
フォークリフト用パレット	ドラム缶

0706 3D標準機器シンボル形状

３Ｄ標準機器シンボル一覧（A(B)G(J)SM3D）

3D機器シンボル一覧目次 回転機

3D機器シンボル一覧目次 熱交換器

3D機器シンボル一覧目次 塔､槽

3D機器シンボル一覧目次 釜

3D機器シンボル一覧目次 ノズル、マンホール

3D機器シンボル一覧目次 ダクト部品

3D機器シンボル一覧目次 基本エレメント

3D機器シンボル一覧目次 ソフトボリュームエレメント

3D機器シンボル一覧目次 基礎、枕、サドル

3D機器シンボル一覧目次 脚､スカート､架台､ラグ

3D機器シンボル一覧目次 共通付属品、構造物、資機材

縦枠、ラダー、手摺

ダビット、ヒンジ、銘板

構造物：基礎、形鋼

資機材

3D標準機器シンボル図

概要

構成

注記

機器基礎 一般

回転機 全一体形

回転機 全一体形、ケーシング

回転機 駆動部

回転機 ベース、リブ

熱交換器 全一体形

熱交換器 全一体形2:1鏡、10%鏡

熱交換器 胴、仕切室

塔、槽：全一体形

塔、槽：塔、横形円筒

塔、槽：縦形円筒 両鏡ふた

塔、槽：縦形円筒、縦形角槽

釜：上2:1鏡、上10%鏡

釜：上平、撹はん機

ノズル、マンホール

ダクト部品

基本単体シンボル 円柱類

基本単体シンボル 円錐類

基本単体シンボル 球類

基本単体シンボル 角柱類

基本単体シンボル 角錐類

ソフトボリュームエレメント：円錐類、球類、角錐類

基礎、枕、サドル：基礎

基礎、枕、サドル：枕、サドル

脚、スカート、架台、ラグ：脚

脚、スカート、架台、ラグ：脚、スカート

脚、スカート、架台、ラグ：架台

脚、スカート、架台、ラグ：ラグ

縦枠、ラダー、ラダー段、手摺、丸棒取っ手、扉

ダビット、ヒンジ、銘板

構造物：基礎、形鋼

ユーザシンボル（斜円錐台） / 円弧形状シンボルのパラメータの意味

ユーザシンボル（斜円錐台）

円弧形状シンボルのパラメータの意味

円弧形状シンボルについて

パラメータの説明

球殻を構成するシンボル群について

概要

シンボルの区別について

シンボルパラメータについて

補足説明

Ver.6.40新規シンボルによる形状表現例

資機材 輸送用

3D機器シンボル一覧目次回転機

3D機器シンボル一覧目次熱交換器

3D機器シンボル一覧目次塔､槽

3D機器シンボル一覧目次釜

3D機器シンボル一覧目次ノズル、マンホール

3D機器シンボル一覧目次ダクト部品

3D機器シンボル一覧目次基本エレメント

3D機器シンボル一覧目次ソフトボリュームエレメント

3D機器シンボル一覧目次基礎、枕、サドル

3D機器シンボル一覧目次脚､スカート､架台､ラグ

3D機器シンボル一覧目次共通付属品、構造物、資機材

機器基礎一般

回転機全一体形

回転機全一体形、ケーシング

回転機駆動部

回転機ベース、リブ

熱交換器全一体形

熱交換器全一体形2:1鏡、10%鏡

熱交換器胴、仕切室

塔、槽：縦形円筒両鏡ふた

基本単体シンボル円柱類

基本単体シンボル円錐類

基本単体シンボル球類

基本単体シンボル角柱類

基本単体シンボル角錐類

資機材輸送用
