1316 図面出力

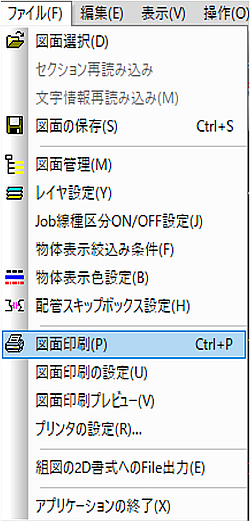

メニューバーの[ファイル(F)]メニュー中にある[図面印刷(P)]をクリックすると図面の印刷が可能です。

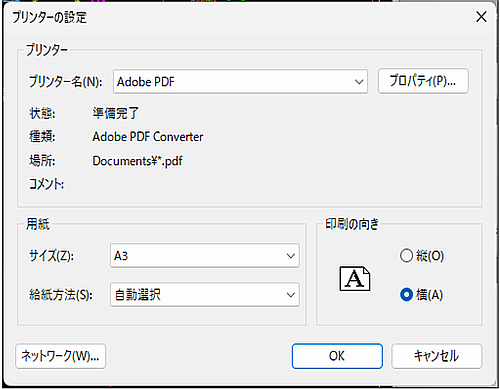

1. [図面印刷(P)]をクリックすると、プリンターの設定ダイアログが表示されますので出力したいプリンター名の指定や詳細な設定を行い[OK]をクリックします。

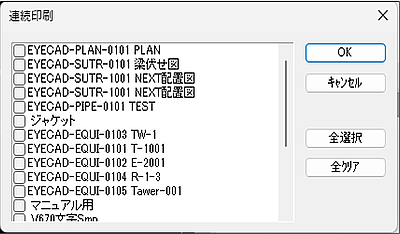

2. 連続印刷ダイアログが表示されますので、出力したい図面に を入れて「OK」をクリックします。

   各ボタンの処理内容は下表の通りです。



   ボタン	処理内容
   OK	を入れた図面を印刷します。
   キャンセル	印刷をキャンセルして組図編集画面に戻ります。
   全選択	全ての図面に を入れます。
   全クリア	全ての図面の を外します。

   ※V10.00より[表示図面のみ印刷]の機能が廃止となり、[複数枚連続印刷]のメニューが[図面印刷]となりました。

3. [OK]をクリックすると、手順1で選択したプリンタに直接出力が行われます。

   各種プリンタの設定内容については、ウインドウズやご使用のプリンタ、ドライバソフトウェアのマニュアルを参照してください。

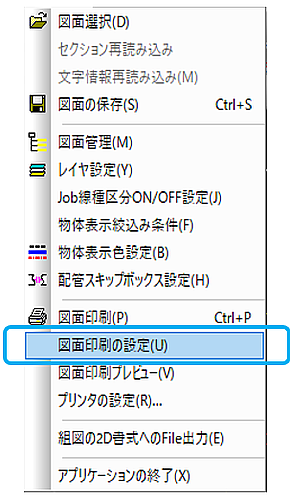

メニューバーの[ファイル(F)]メニュー中にある[図面印刷の設定(U)]をクリックすると印刷する図面の各種設定を行うことができます。

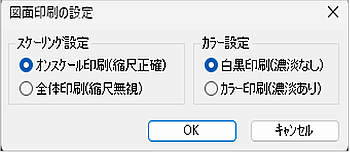

1. [図面印刷の設定(U)]をクリックすると、【図面印刷の設定】ダイアログが表示されます。

2. 各設定の内容については以下の通りです。
   • スケーリング設定

     設定	内容
     オンスケール印刷(縮尺正確)	スケール通りに印刷します。
     全体印刷 (縮尺無視)	スケールを無視して印刷します。

   • カラー設定

     設定	内容
     白黒印刷(濃淡なし)	通常印刷です。白黒で印刷します。
     カラー印刷(濃淡あり)	画面上のそのままのカラーで印刷します。

   • メニューボタン

     ボタン	内容
     OK	設定終了します。
     キャンセル	設定をキャンセルします。

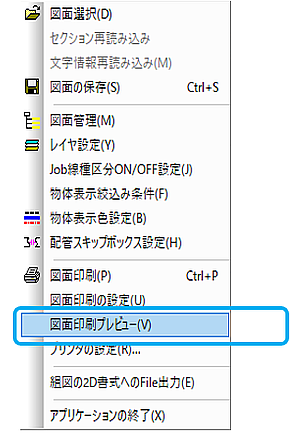

メニューバーの[ファイル(F)]ファイル中にある[図面印刷ﾌﾟﾚﾋﾞｭｰ(V)]をクリックすると、現在表示中の図面の印刷イメージが参照できます。

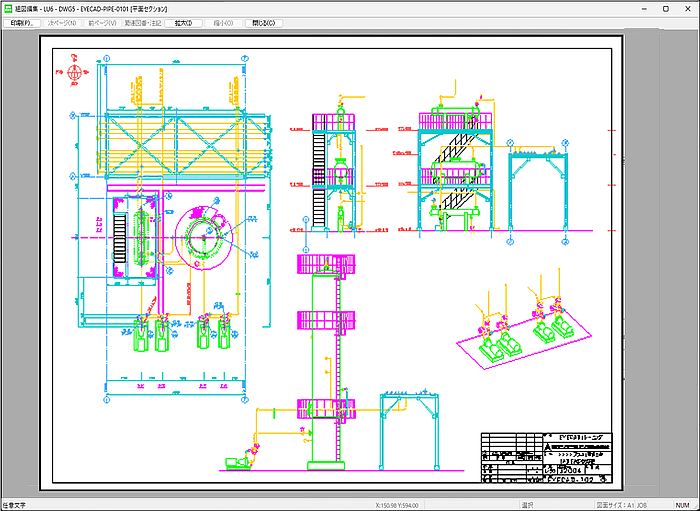

1. [図面印刷ﾌﾟﾚﾋﾞｭｰ(V)〕]をクリックすると、【組図編集】ダイアログが表示され現在表示している図面の印刷イメージが表示されます。

2. 各ボタンの処理内容は以下の通りです。

   ボタン	内容
   印刷(P)	印刷します。
   拡大(I)	拡大します。
   縮小(O)	縮小します。
   閉じる(C)	終了します。

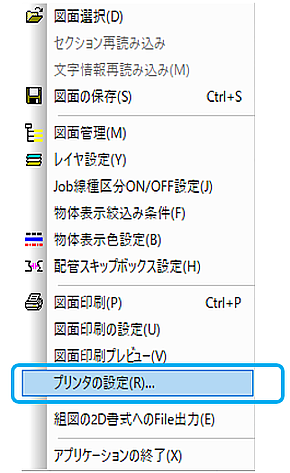

メニューバーの[ファイル(F)]メニュー中にある[プリンタの設定(R)...]をクリックするとプリンタの設定が可能です。

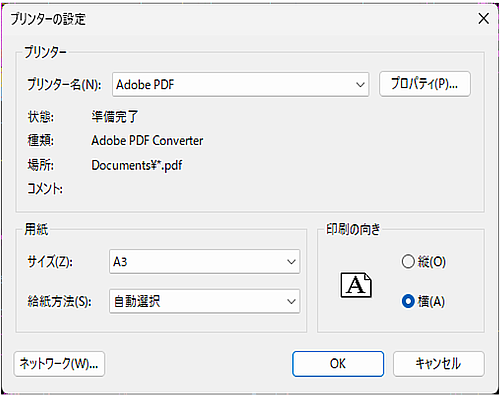

[プリンタの設定(R)]をクリックすると、【プリンタの設定】ダイアログが表示されますので、出力したいプリンター名の指定や詳細な設定を行い[OK]をクリックします。

各種プリンタの設定内容については、ウインドウズやご使用のプリンタ、ドライバソフトウェアのマニュアルを参照してください。
