2503 機器ノズル類

付属品ノズル、マンホール設定データ

設定データ一覧

No.	項目			Type	内容		備考
					ノズル	マンホール
1	データ識別子			文字	NOZZLE	MAN-HOLE	1つの付属品の開始を示す。 ID データ種により文字固定
2	ノズルNo.			文字	英数字で最大6文字
3	シンボルNo.			整数	ＥＹＥＣＡＤ標準シンボルNo.		プログラムで自動設定
4	Job#			整数	設定済の区分Codeに対応させる		Job区分Code
5	口径			文字	呼称付きで指定		例）80A、300A、11/8B、20B
6	圧力レーティング			文字	単位付きで指定　 JIS K系、ANSI #系対応		例）150#、300#、10K、30K 05-05-1-1〜参照
7	ネック形状			文字	ST：ストレート、BD：ベンド		ベンドノズルとタンジェントノズルの同時指定不可 SPで寸法・位置指定有効
8	取付方法			文字	ST：標準、TN：タンジェント SP：寸法・位置
9	接続タイプ			文字	FLG：フランジ B.FLG：閉止フランジ付き SCRD-M：ねじ込みオス SCRD-F：ねじ込みメス TS：テーパースリーブ、FRLE：ヘルール BW：突合せ、SW：差込み、PAD：パッド
10	フランジ形状			文字	CR：丸、RC：角、CW：丸WN、RW：角WN		接続タイプがフランジ時
11	フランジ面形式			文字	RF：平面座、FF：全面座 M&F-M：はめ込み形(凸) M&F-F：はめ込み形(凹) T&G-T：溝形(凸) T&G-G：溝形(凹)、RJ：RingJoint		接続タイプがフランジ時
12	接続Code			整数	自動設定の場合は、ゼロ(0)を設定 設定する場合は、接続Codeを設定		05-06-1-1〜参照
13	穴振り			整数	0：0°- 180°、1：放射振分
14	取付位置			文字	SH：胴部、UR：上／右部 DL：下／左部 FR：正面、UP：上、DO：下 RI：右、LE：左		←ポンプ時
15	角度			実数	機器基準方向からの角度　[度]		ポンプ時不要
16	ノズル高さ			実数	（mm）
17	PCD			実数	ピッチサークルダイヤ(PCR×2)（mm）		取付位置上/右部、下/左部
18	レベル			実数	竪型機器：下部T.L.からの距離（mm） 横型機器：-X側T.L.からの距離（mm）		取付位置胴部
19	ベンド曲がり角度 ﾀﾝｼﾞｪﾝﾄﾉｽﾞﾙ方向			実数	機器基準方向からの角度（度）		ネック形状がベンドの場合 取付方向がタンジェントの場合
20	ベンド曲がり長さ ﾀﾝｼﾞｪﾝﾄﾉｽﾞﾙｵﾌｾｯﾄ			実数	曲り後の長さ（mm） 機器基準からの距離（mm）		ネック形状がベンドの場合 取付方向がタンジェントの場合
21	寸法・位置	取付位置	X	実数	機器オリジンからのX軸方向座標（mm）		機器芯(オリジン)を基準とした機器座標系
22			Y	実数	機器オリジンからのY軸方向座標（mm）
23			Z	実数	機器オリジンからのZ軸方向座標（mm）
24		回転角度	Z-Rot	実数	機器オリジンからのX軸廻り角度（度）
25			X-Rot	実数	機器オリジンからのY軸廻り角度（度）
26			Y-Rot	実数	機器オリジンからのZ軸廻り角度（度）
27		方向	Vx	実数	付属品取付方向Vxベクトル
28			Vy	実数	付属品取付方向Vyベクトル
29			Vz	実数	付属品取付方向Vzベクトル
30		寸法	P1	実数	付属品構成パラメータ1（mm）
31			P2	実数	付属品構成パラメータ2（mm）
32			P3	実数	付属品構成パラメータ3（mm）
33			P4	実数	付属品構成パラメータ4（mm）
34			P5	実数	付属品構成パラメータ5（mm）
35	コメント開始位置			文字	!		これ以降、その行はコメントとみなします

※ノズルデータとマンホールデータの設定は、データ識別子(NOZZLE、MAN-HOLE)以外は全て同じです。

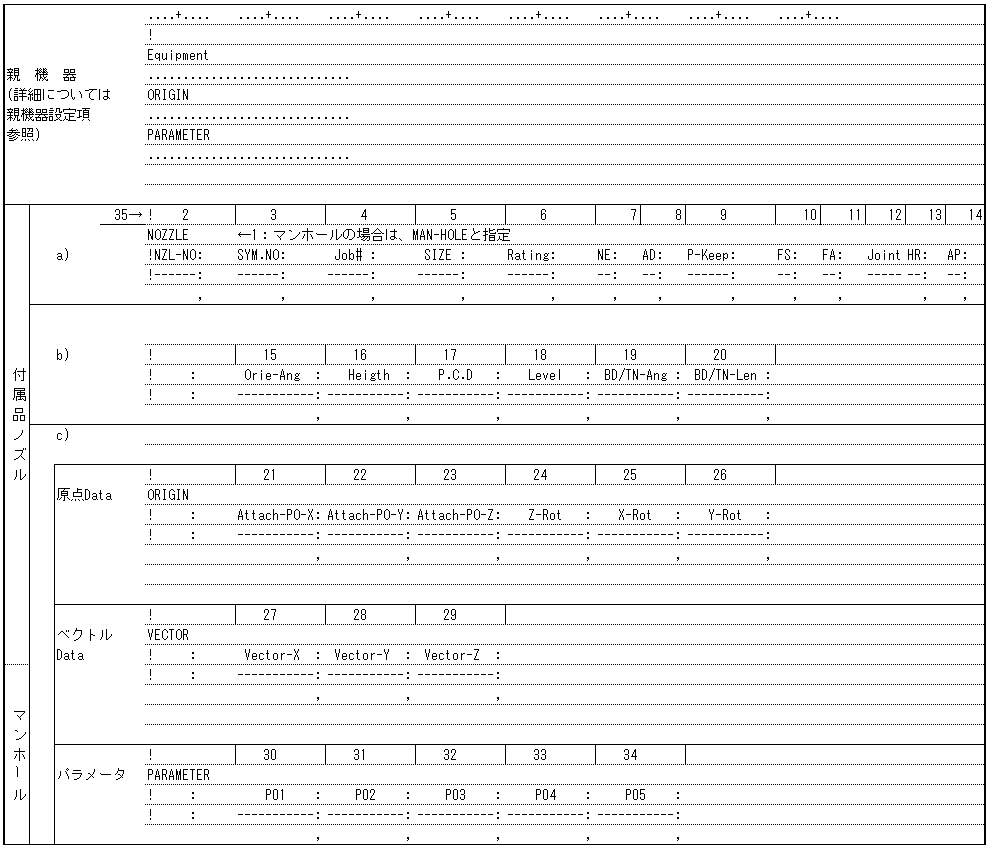

ノズル・マンホールのテキストファイルフォーマット

全角数字は設定データ一覧のNo.に対応します。

No.	記号	名称	内容
1	a)	仕様データ	ノズル、マンホールの付属品を設定する場合は、常にここのデータは設定します。
2	b)	取付形式	取付方法を寸法・位置(SP)指定以外は、ここのデータが変換対象になります。
3	c)	寸法・位置	取付方法を寸法・位置(SP)指定で、ここのデータが変換対象になります。

仕様データ

• 7：ネック形状

  No.	名称	説明
  1	ST	ストレート
  2	BO	ベンド

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』【ネック】を参照

• 8：取付方法

  No.	名称	説明
  1	ST	標準
  2	TN	タンジェント
  3	SP	寸法・位置

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』【取付方法】を参照

• 11：フランジ面形式

  No.	名称	説明
  1	RF	平面座
  2	FF	全面座
  3	M&G-M	はめ込み形凸
  4	M&G-F	はめ込み形凹
  5	T&G-T	溝形凸
  6	T&G-G	溝形凹
  7	RJ	リングジョイント

• 13：穴振り

  HR	タイプ	水平フランジ	傾斜・垂直フランジ
  0	0°- 180°振分け	0°- 180°振分け	天地振分け
  1	放射振分け	放射振分け	天地振分け

  どちらのタイプでも傾斜か垂直のケースでは天地振分けとなります。

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「ボルト穴振り」を参照）

• 14：取付位置(AP:Attach Point)

  • 一般機器

    No.	名称	説明
    1	UR	上/右部	Upper/Right
    2	SH	胴部	Shell
    3	DL	下/左部	Down/Left

  • タンク機器

    No.	型式	説明
    1	横型	ポンプ正面から見た取付位置を指定します。
    2	竪型	ポンプ上から見た取付位置を指定します。

    No.	名称	説明
    1	FR	正面	Front
    2	UP	上	Upper
    3	DO	下	Down
    4	RI	右	Right
    5	LE	左	Left

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「位置（取付位置）」を参照）

取付形式

• 15：角度(Orie-Ang)ノズルオリエンテーション




  0°〜360°の範囲で入力してください。

  このときのX、Y、Zの座標系はプラントの座標系ではなく、機器の座標系です。

  機器の方向が回転等により変更されている場合は、プラントの座標系は一致しなくなります。

  角度は回転前の状態(初期状態)での基準により指定します。

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「オリ」を参照）

• 16：ノズル高さ（Height）




  ストレートノズル：ノズル元からノズル面までの長さ(mm)

  ベンドノズル：ノズル元からノズルセンターまでの長さ(mm)

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「ノズル高さ」を参照）

• 17：PCD（Pitch Circle Diameter）




  PCR×2

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「PCR」を参照）

• 18：レベル（Level）




  竪型の基準点は、下部T.L.(鏡なしの場合、下端)、横型基準点は、回転する前の状態で-X側のT.L.(鏡なしの場合、-X側端)とします。

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「レベル」を参照）

  以下のようなシンボルでメッセージが「ノズル位置(オリジン側フランジから)入力」の場合はオリジンに近い方のフランジからのレベルを指定します。



ベンドノズル

• 19：ベンド曲り角度／タンジェントノズル方向（BD/TN-ANG）

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「ノズル方向」を参照）

• 20：ベンド曲り長さ／タンジェントノズルオフセット（BD/TN-LEN）

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「フランジ面形式、ネック、曲がり長」を参照）

タンジェントノズル

• 19：ベンド曲り角度／タンジェントノズル方向（BD/TN-ANG）

  15の角度(Orie-Ang)と同様の角度基準で押さえます。

• 20：ベンド曲り長さ／タンジェントノズルオフセット（BD/TN-LEN）

  • 関連マニュアル →

    「ＥＹＥＰＩＰＥ 3Dモデル入力　機器,構造物,フロア」『11-02 mrout機器付属品 ノズル、マンホール』「ノズル方向、オフセット」を参照）

寸法・位置

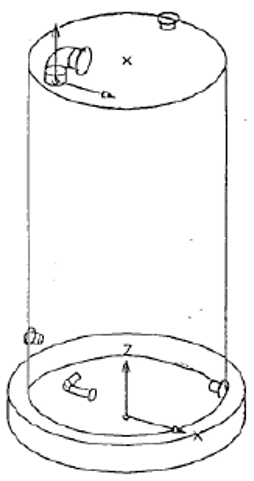

• 21～23：取付位置座標X、Y、Z（Attach-PO-X, Attach-PO-Y, Attach-PO-Z）

  機器オリジンを基準とした機器座標系で指定します。

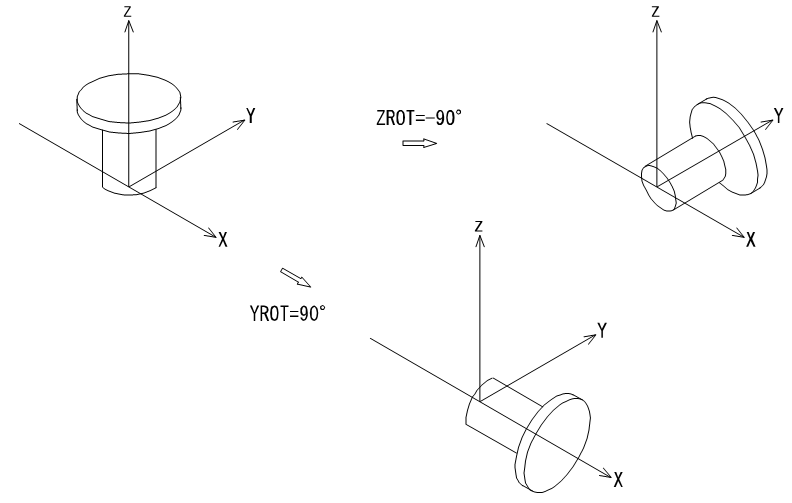

• 24～26：取付回転軸角度（Z-Rot, X-Rot, Y-Rot）

  各軸方向に向かって右回転(右ネジ、時計方向)を正とします。

  取付回転軸角度の値が全てゼロ(0.000、0.000、0.000)を設定した場合は No.27〜29 の取付方向ベクトルの値が設定対象になります。

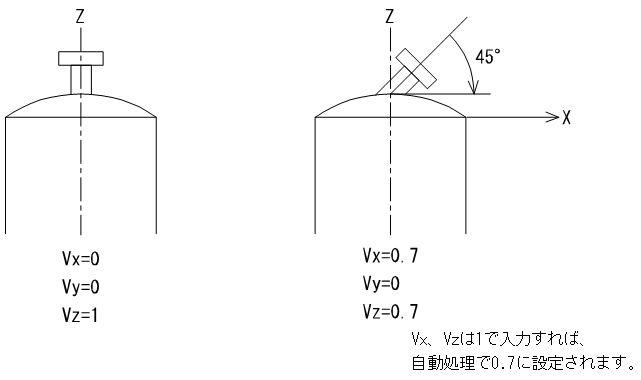

• 27〜29：取付方向ベクトル（Vector-X, Vector-Y, Vector-Z）

  付属品の主軸方向を指定します。

  No.24〜26の取付回転軸角度の値が全てゼロ(0.000、0.000、0.000)の場合に、設定対象になります。



• No.30〜34：付属品構成パラメータ（P01, P02, P03, P04, P05）

  付属品シンボルに対応したパラメータ値を設定します。

  詳細については、ＥＹＥＣＡＤの「3D標準機器シンボルマニュアル」を参照してください。

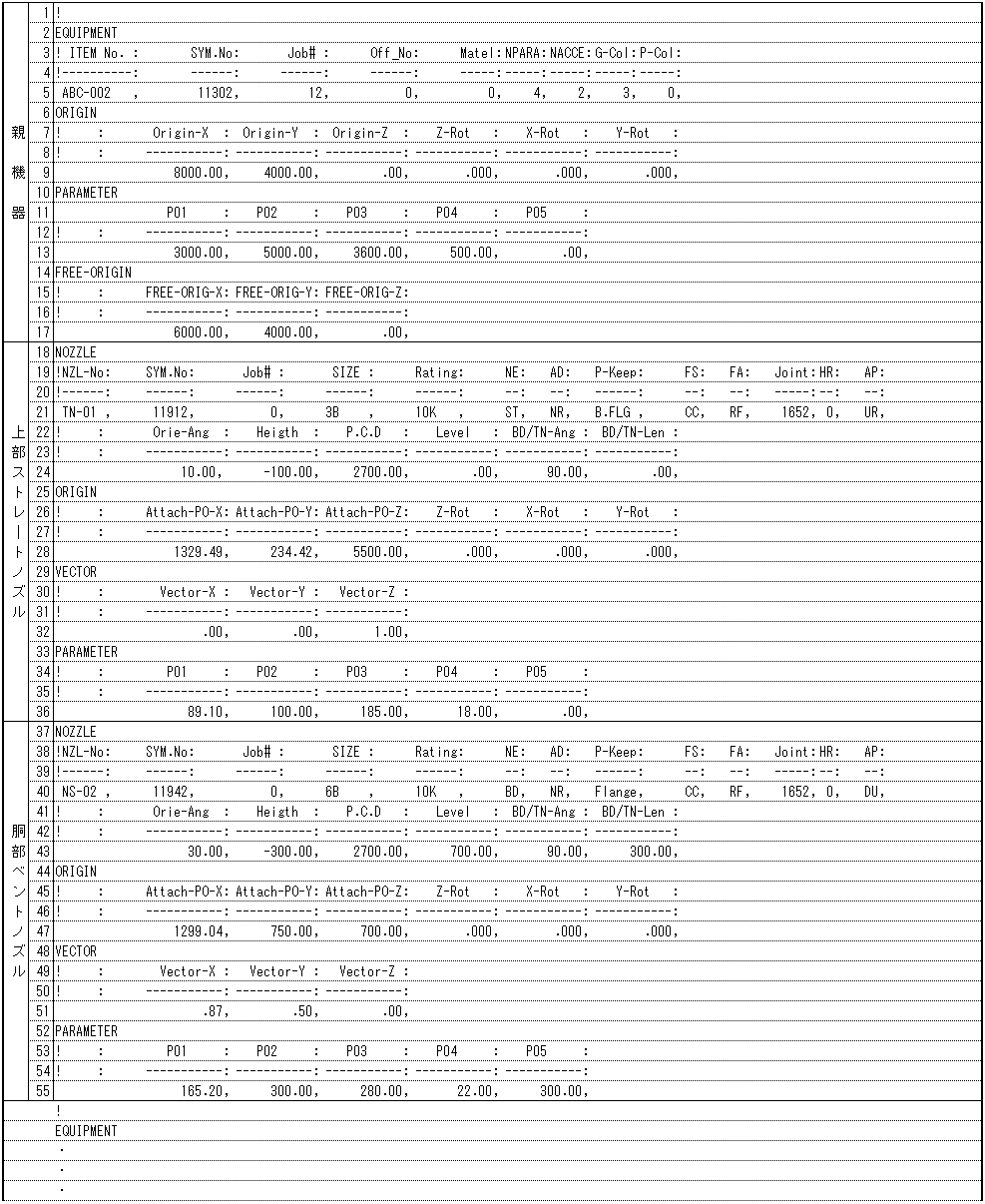

ノズルデータ テキスト指定例

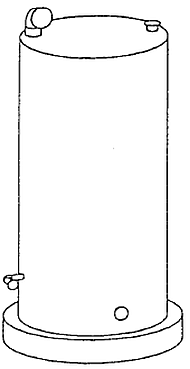

ノズルデータ図例
