2504 機器その他付属品

付属品ノズル、マンホール設定データ

設定データ一覧

ノズル、マンホール以外の付属品に適用します。

レッグ、ラグ、サドル、スカート、撹拌機以外は、その他(OTHERS)で適用します。

No.	項目		タイプ	内容							備考
				レッグ	ラグ	サドル	スカート		攪拌機	その他
1	データ識別子		文字	LEG	LUG	SADLLE	SKIT		AGITATOR	OTHERS	1つの付属品の開始を示す ID データ種により文字固定
2	シンボルNo.		整数	ＥＹＥＣＡＤ標準シンボルNo.
3	Job#		整数	設定済の区分Codeに対応させる							Job区分Code
4	情報表示	TEXT-1	文字	部材タイプ	タイプ	----	タイプ		----	----	出力時に、参照用として出力されます。ただし、変更対象外データです。
				L×3	x1		ST	ｽﾄﾚｰﾄ
				L×4	x2		DW	下部広
				[×4	x3
					x4
5		RDAT-1	実数	脚長（mm）	レベル（mm）	高さ（mm）	----		----	----
6		RDAT-2	実数	角度	度	スパン（mm）	----		----	----
7		TEXT-2	文字	部材種 L75×75	----	----	----		----	----
8	取付位置	X	実数	機器オリジンからのX軸方向座標（mm）							機器芯(オリジン)を基準とした機器座標系
9		Y	実数	機器オリジンからのY軸方向座標（mm）
10		Z	実数	機器オリジンからのZ軸方向座標（mm）
11	回転角度	Z-Rot	実数	機器オリジンからのX軸廻り角度（度）
12		X-Rot	実数	機器オリジンからのY軸廻り角度（度）
13		Y-Rot	実数	機器オリジンからのZ軸廻り角度（度）
14	方向	Vx		付属品取り付け方向Vxベクトル
15		Vy	実数	付属品取り付け方向Vyベクトル
16		Vz	実数	付属品取り付け方向Vzベクトル
17	寸法	P1	実数	付属品構成パラメータ1（mm）
18		P2	実数	付属品構成パラメータ2（mm）
19		P3	実数	付属品構成パラメータ3（mm）
20		P4	実数	付属品構成パラメータ4（mm）
21		P5	実数	付属品構成パラメータ5（mm）
22	ｺﾒﾝﾄ開始位置		文字	!							これ以降その行はｺﾒﾝﾄとみなす

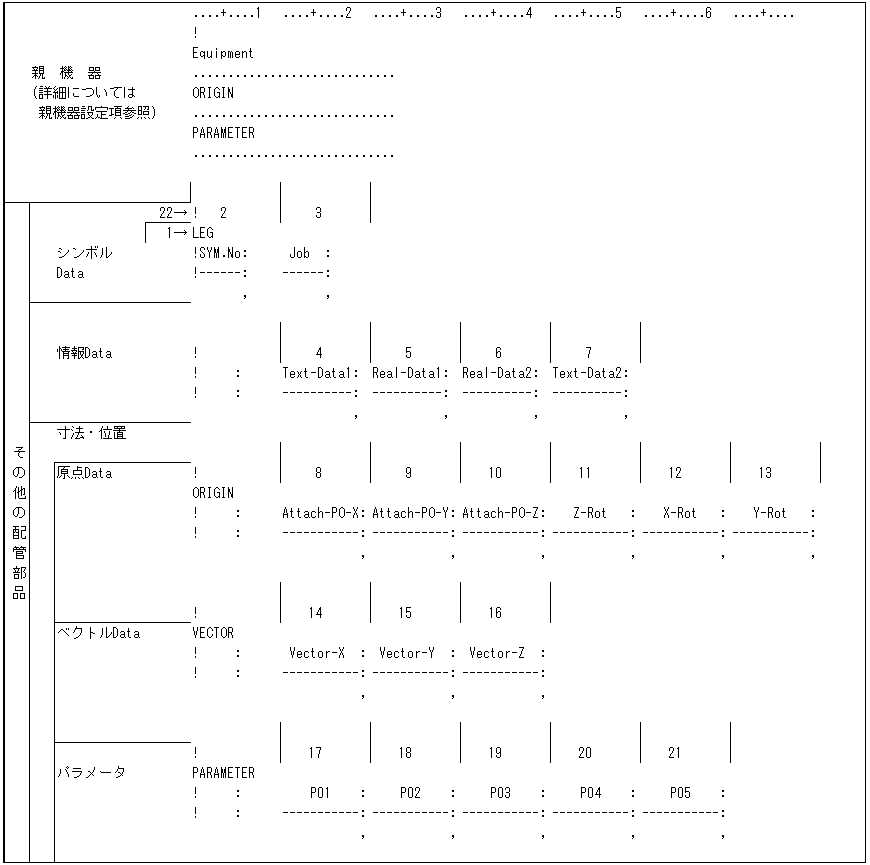

その他付属品のテキストファイルフォーマット

全角数字は設定データ一覧のNo.に対応します。

No.	名称	説明
1	シンボルデータ	ＥＹＥＣＡＤ標準シンボル番号と設定済の区分Codeを指定します。
2	情報データ	各付属品により、内容が異なった設定情報を表示します。 ここでのデータ変更等は、付属品設定データとして反映されません。
3	寸法・位置	ノズル、マンホール以外の付属品データの設定は、ここのデータ設定で行います。

データ処理判断文字

No.	文字	説明
1	LEG	1つのレッグデータの開始を示す識別子 付属品種 識別子 付属品種 識別子 ノズル LEG スカート SKIRT ラグ LUG 撹拌機 AGITATON サドル SADLLE その他 OTHERS
2	VECTOR	ベクトルデータ行を示す
3	ORIGIN	原点データ行を示す
4	PARAMETER	パラメータ行を示す
5	!	コメントの始まり位置（これ以降その行はコメントとみなします）

データ項目補足文字

データ項目補足文字は、出力内容によって変化します。

• シンボルデータ

  No.	文字	意味
  1	SYM.No	シンボルNo.
  2	Job#	Job区分Code

• 情報データ

  • 各付属品により、内容が異なった設定情報を表示します。
  • ここでのデータの変更等は、付属品設定データとして反映されません。

  No.	文字	意味
  1	Text-Data1	文字データ情報1	タイプ
  2	Real-Data1	実数データ情報1	脚長、レベル、高さ
  3	Real-Data2	実数データ情報2	角度、スパン
  4	Text-Data2	文字データ情報2	部材種

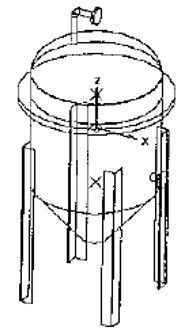

• 寸法・位置

  • ノズル、マンホール以外の付属品データの設定は、ここのデータ設定で行います。

  • 座標系は機器座標系です。

    No.		文字	意味	単位	操作
    8	10	Attach-PO-X Attach-PO-Y Attach-PO-Z	付属品取付位置座標X 付属品取付位置座標Y 付属品取付位置座標Z	mm mm mm	機器オリジンを基準とした機器座標系で指定します。
    11	13	Z-Rot X-Rot Y-Rot	付属品取付Z軸角度 付属品取付X軸角度 付属品取付Y軸角度	度 度 度	各軸方向に向かって右回転(右ネジ、時計方向)を正とします。 取付回転軸角度の値が全てゼロ(0.000,0.000,0.000)を設定した場合は14〜16の取付方向ベクトルの値が設定対象になります。
    14	16	Vector-X Vector-Y Vector-Z	付属品取付方向X 付属品取付方向Y 付属品取付方向Z		付属品の主軸方向を指定します。 11〜13の取付回転軸角度の値が全てゼロ(0.000,0.000,0.000)の場合に、設定対象になります。
    17	21	P01 P02 P03 P04 P05	付属品構成パラメータ P1 付属品構成パラメータ P2 付属品構成パラメータ P3 付属品構成パラメータ P4 付属品構成パラメータ P5		付属品シンボルに対応したパラメータ値を設定します。 詳細については、ＥＹＥＣＡＤの「3D標準機器シンボルマニュアル」を参照してください。



• その他付属品データ テキスト 指定例

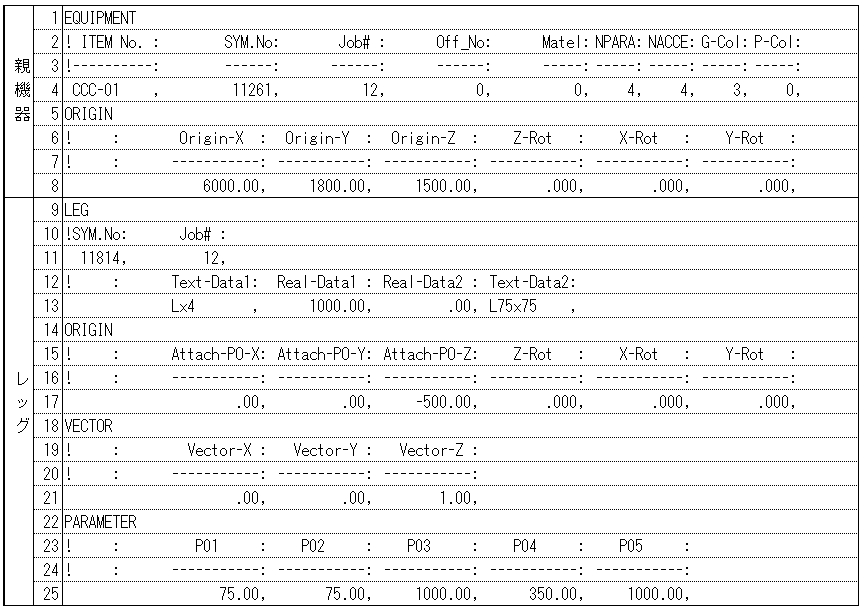

  • レッグデータ指定

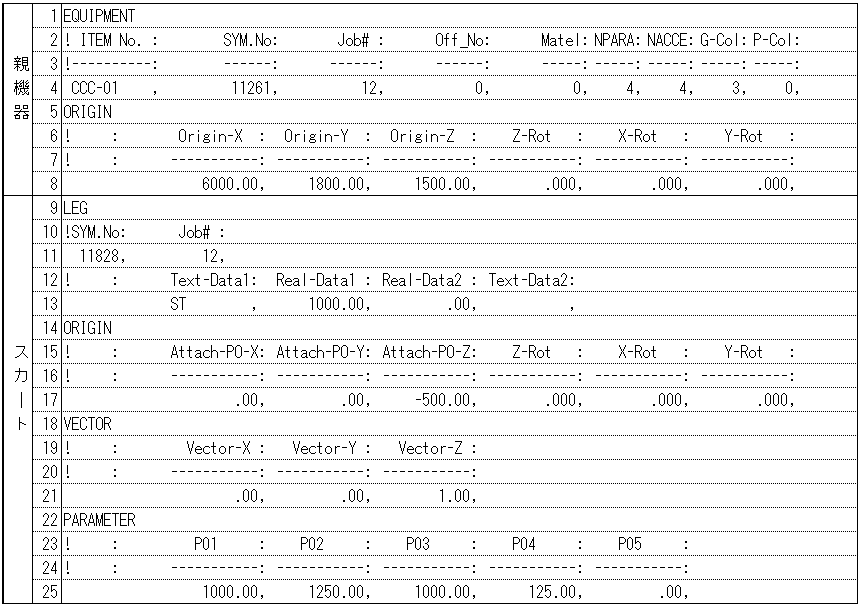

  • スカートデータ指定

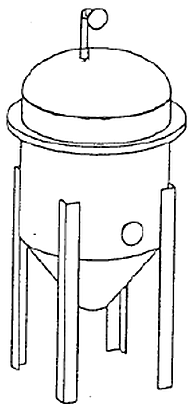

• その他付属品データ図例
