2502 親機器

設定データ一覧

No.	項目		文字列	タイプ	内容／機器		備考
1	データ識別子		EQUIPMENT	文字	Equipment		1つの機器の開始を示す。ID文字固定
2	機番		ITEM NO.	文字	英数字で最大10文字
3	シンボルNo.		SYM.NO	整数	ＥＹＥＣＡＤ標準シンボルNo.		シンボルNo.でポンプとそれ以外の機器を判断
4	Job No.		Job#	整数	設定済の区分Codeに対応させる		Job区分Code
5	オフセットNo.		Off_No	整数	シンボル形状に依存
6	材質		Matel	整数	AG(J)MTLCに登録してあるCodeで指定
7	パラメータ数		NPARA	整数			シンボルNo.から自動設定
8	付属品数		NACCE	整数	最大50個		付属品指定数から自動設定
9	画面色		G-Col	整数	機器画面出力色		現状未対応
10	図面色		P-Col	整数	機器図面出力色 プロッタに対応したカラーNo.		カラープロッタ用(オプション)
11	取付位置	Xo	Origin-X	整数	機器表示位置 X座標	mm	プラント座標系
12		Yo	Origin-Y	整数	機器表示位置 Y座標	mm
13		Zo	Origin-Z	整数	機器表示位置 Z座標	mm
14	回転角度	Z-Rot	Z-Rot	整数	機器全体のZ軸廻り角度	度
15		X-Rot	X-Rot	整数	機器全体のX軸廻り角度	度
16		Y-Rot	Y-Rot	整数	機器全体のY軸廻り角度	度
17	パラメータ	P1	P01	整数	機器シンボル構成パラメータ1	mm
18		P2	P02	整数	機器シンボル構成パラメータ2	mm
19		P3	P03	整数	機器シンボル構成パラメータ3	mm
20		P4	P04	整数	機器シンボル構成パラメータ4	mm
21		P5	P05	整数	機器シンボル構成パラメータ5	mm
22	フリーオリジン	Xf	FREE-ORIG-X	整数	機器表示位置 X座標 フリーオリジン	mm
23		Yf	FREE-ORIG-Y	整数	機器表示位置 Y座標 フリーオリジン	mm
24		Zf	FREE-ORIG-Z	整数	機器表示位置 Z座標 フリーオリジン	mm
25			!	文字	!		これ以降、その行はコメントとみなす

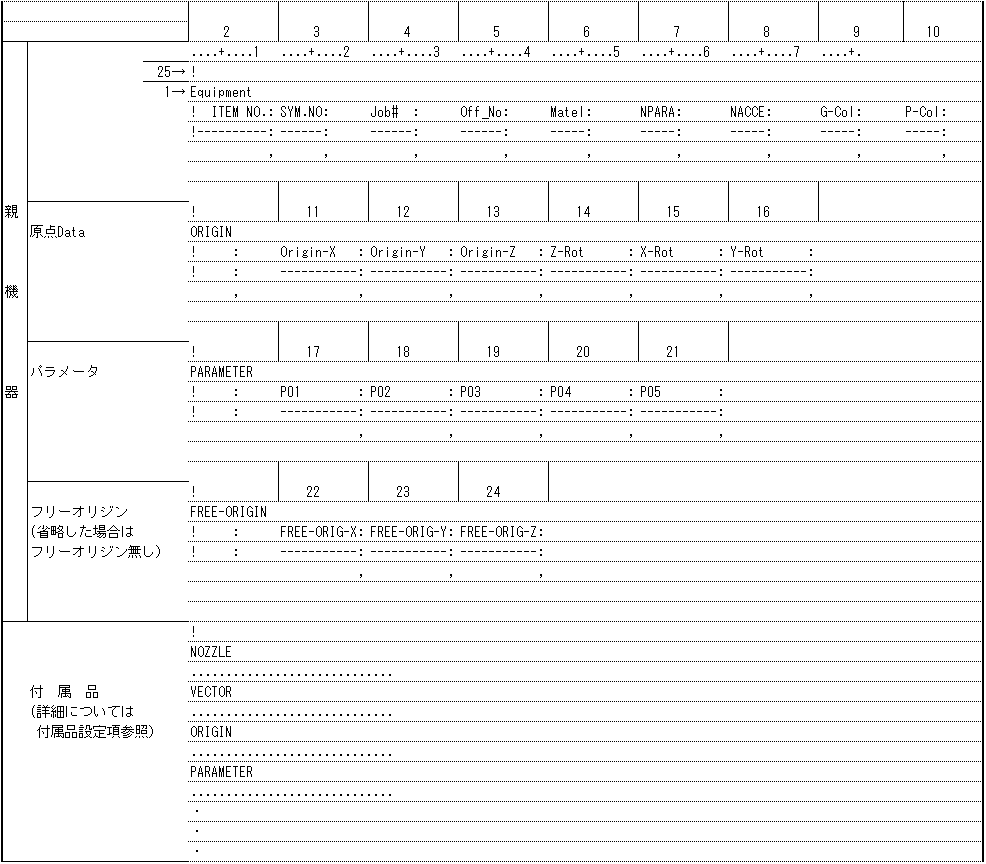

親機器部分のテキストファイルフォーマット

オフセットNo.（Off No）

• オフセット位置No.(0〜4)は、シンボルによって異なります。
• オフセット位置の指定がない場合は、0でシンボルオリジンと一致します。

• 下図の場合、オリジンで指定するとZ=3250となるが、オフセット位置としてNo.2を選択されていればZ=2500と設定します。



  記号	説明
  ○	選択されているオフセットオリジン

• オフセットオリジン位置は、フリーオリジン指定がない場合に機器回転の中心となります。

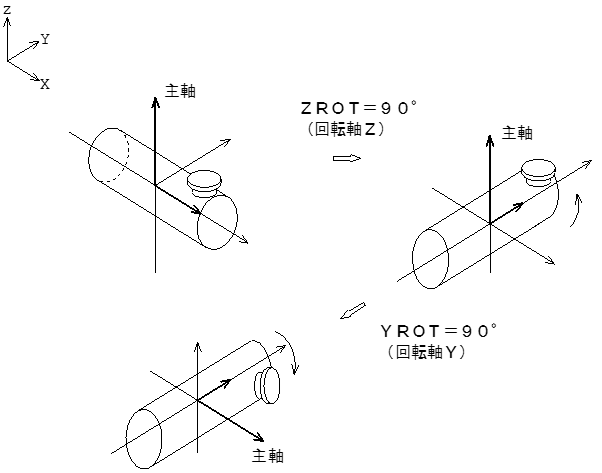

回転角度（Z-Rot, X-Rot, Y-Rot）

• 回転軸は、機器芯(オリジン)を基準としたX、Y、Z軸で入力角度の正負による回転方向は下記の通りとなります。

• 軸方向に向かって右回転(右ネジ、時計方向)を正とします。

  • プラント座標系



フリーオリジン（FREE-ORIG-X, FREE-ORIG-Y, FREE-ORIG-Z）

記号	説明
○	指定されているオフセットオリジン位置
□	指定されたフリーオリジン位置

プラント座標系のXYZの絶対位置で指定します。

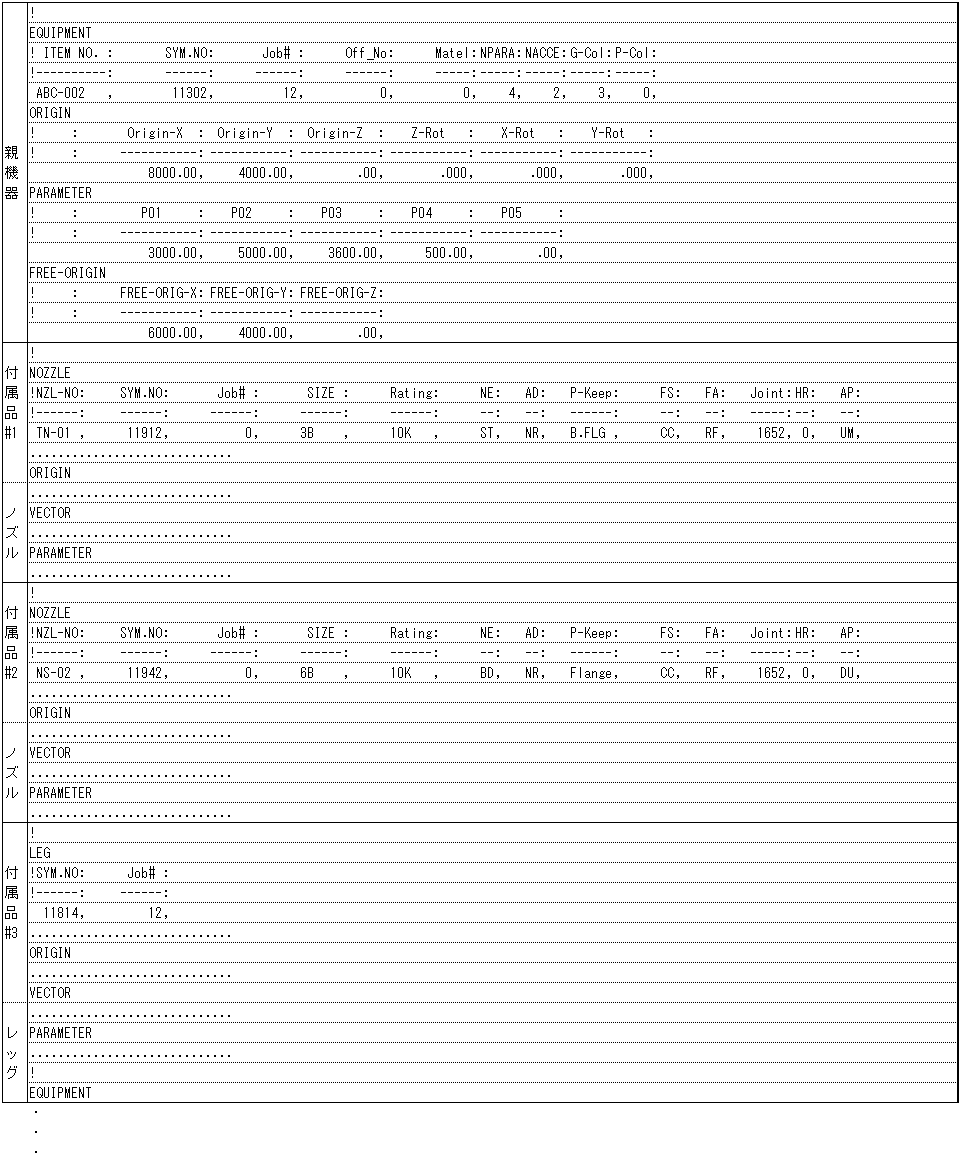

機器データ ASCII テキスト指定例

• 次の「EQUIPMENT」の文字が出るまでを一つの機器とみなします。
• 付属品指定の詳細については、付属品設定項を参照してください。

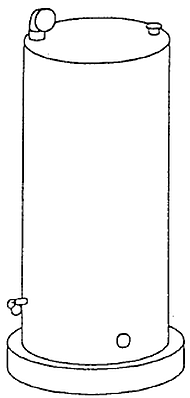

機器データ図例
