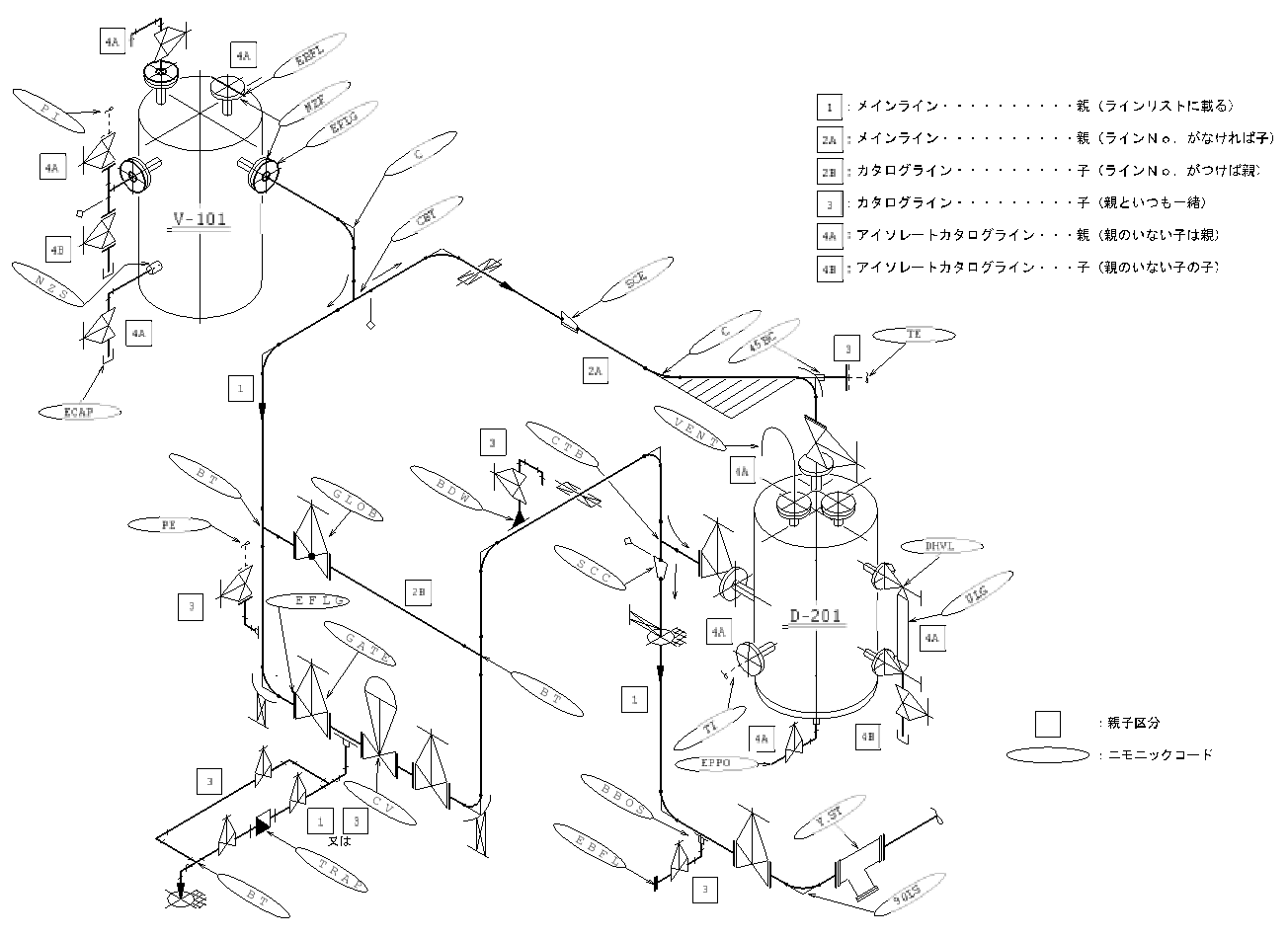

25-08 配管形状例

2508 配管形状例

入力手順

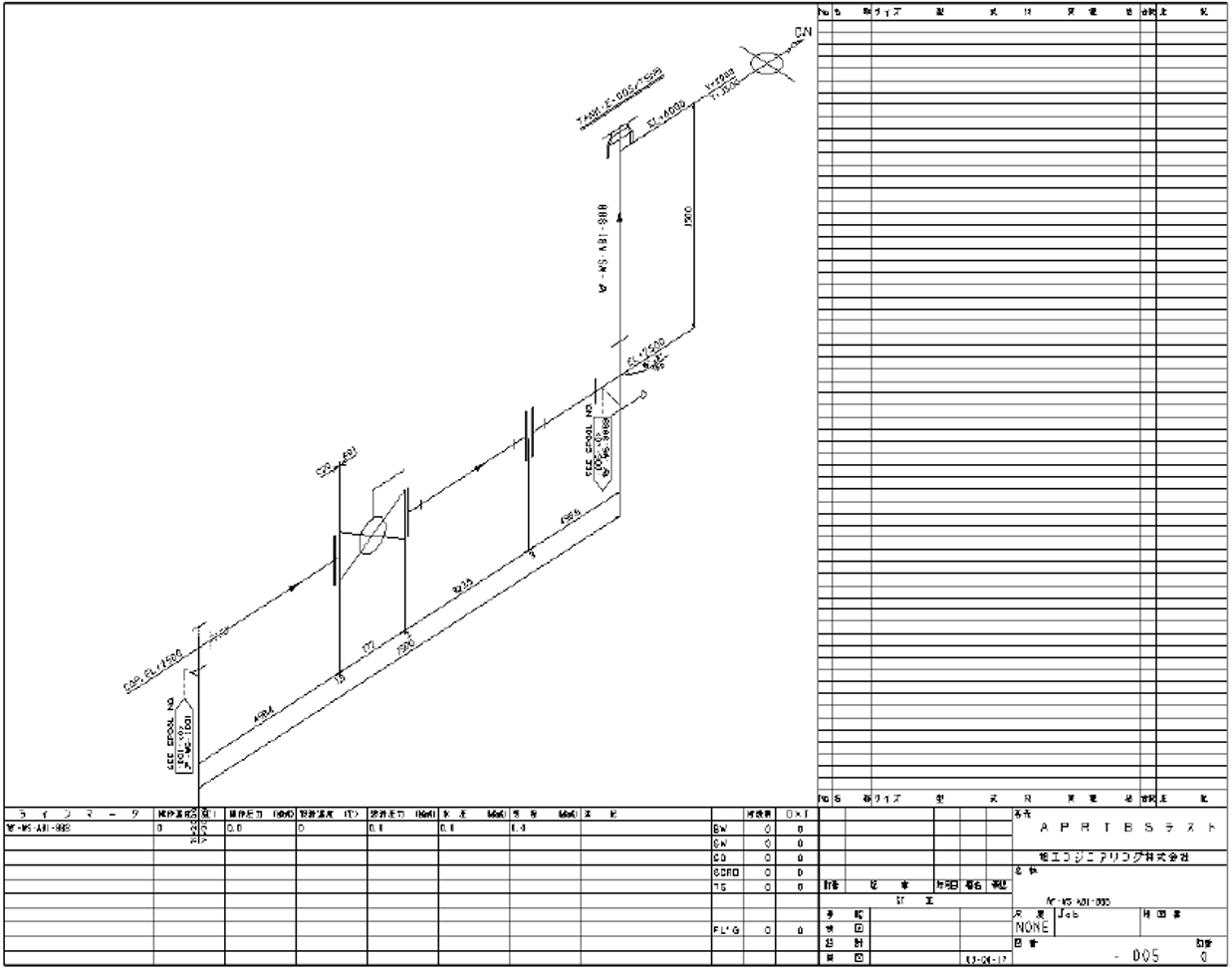

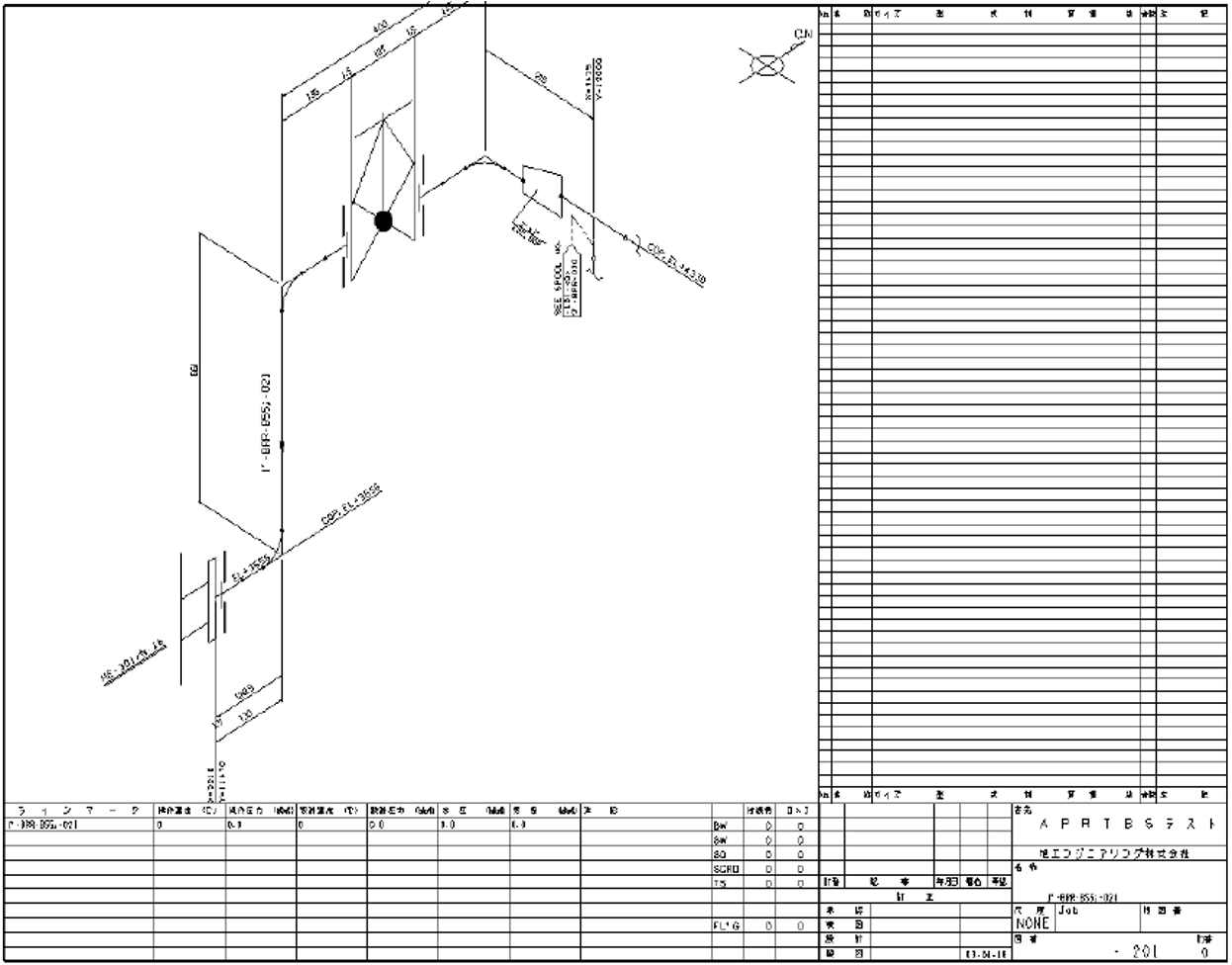

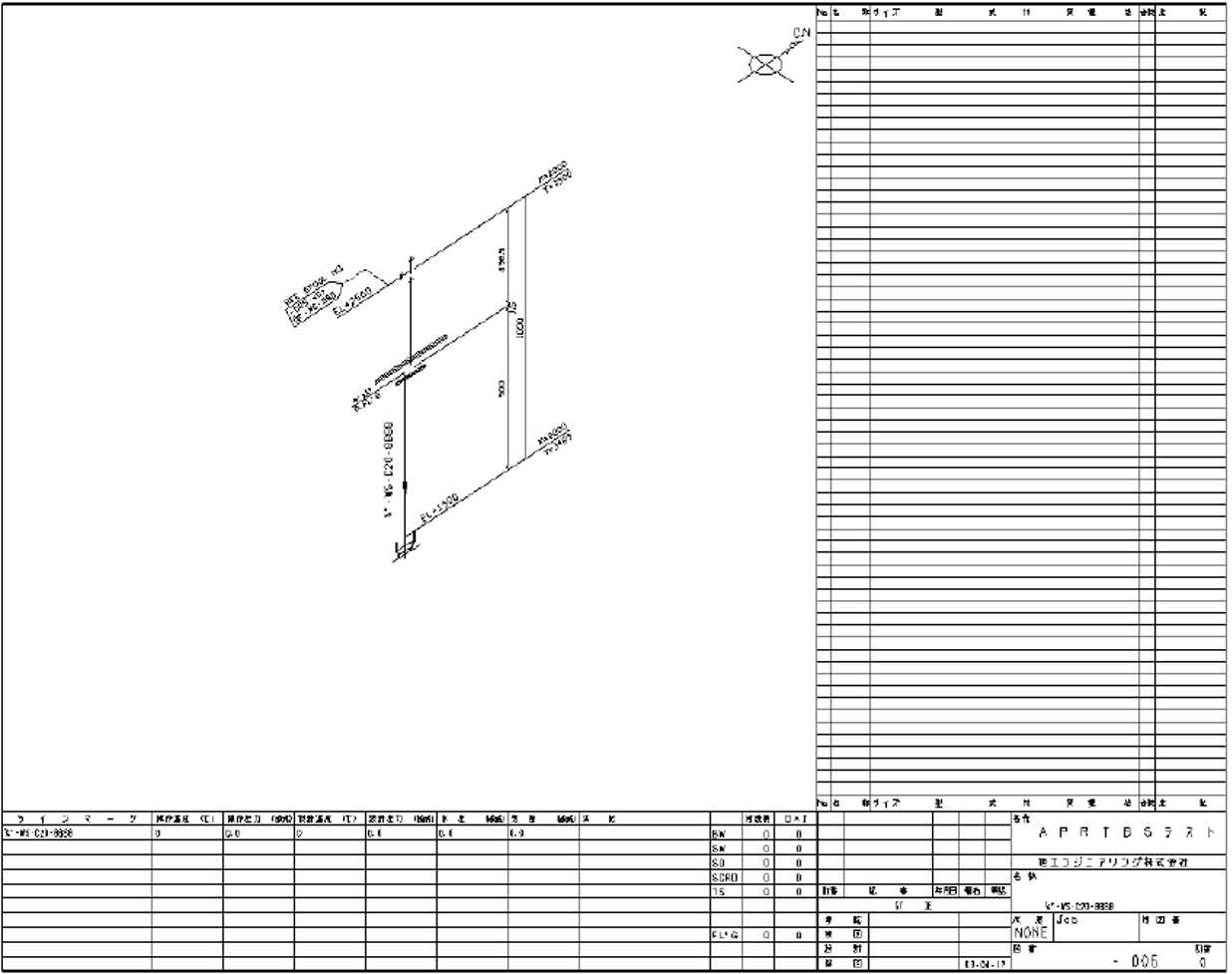

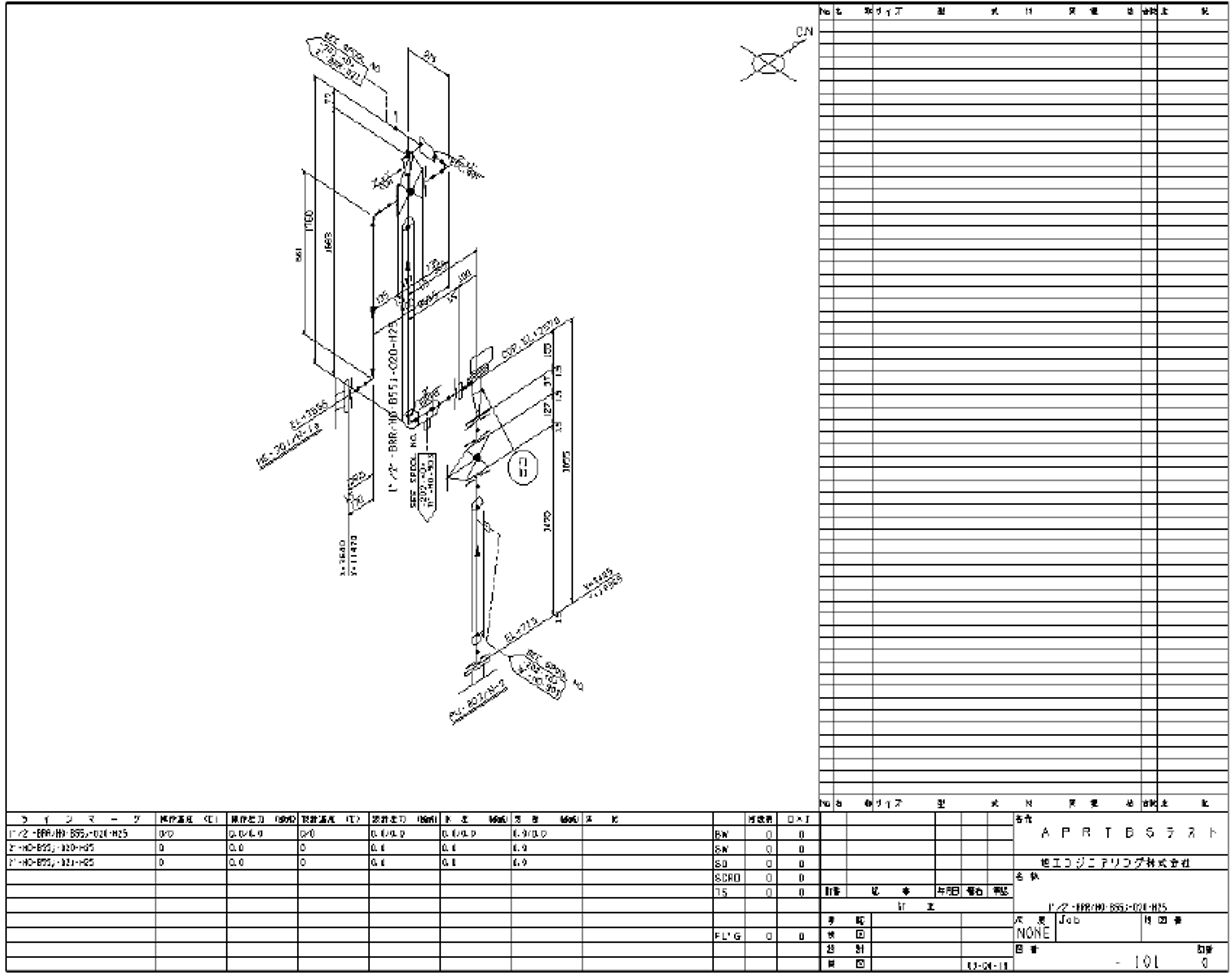

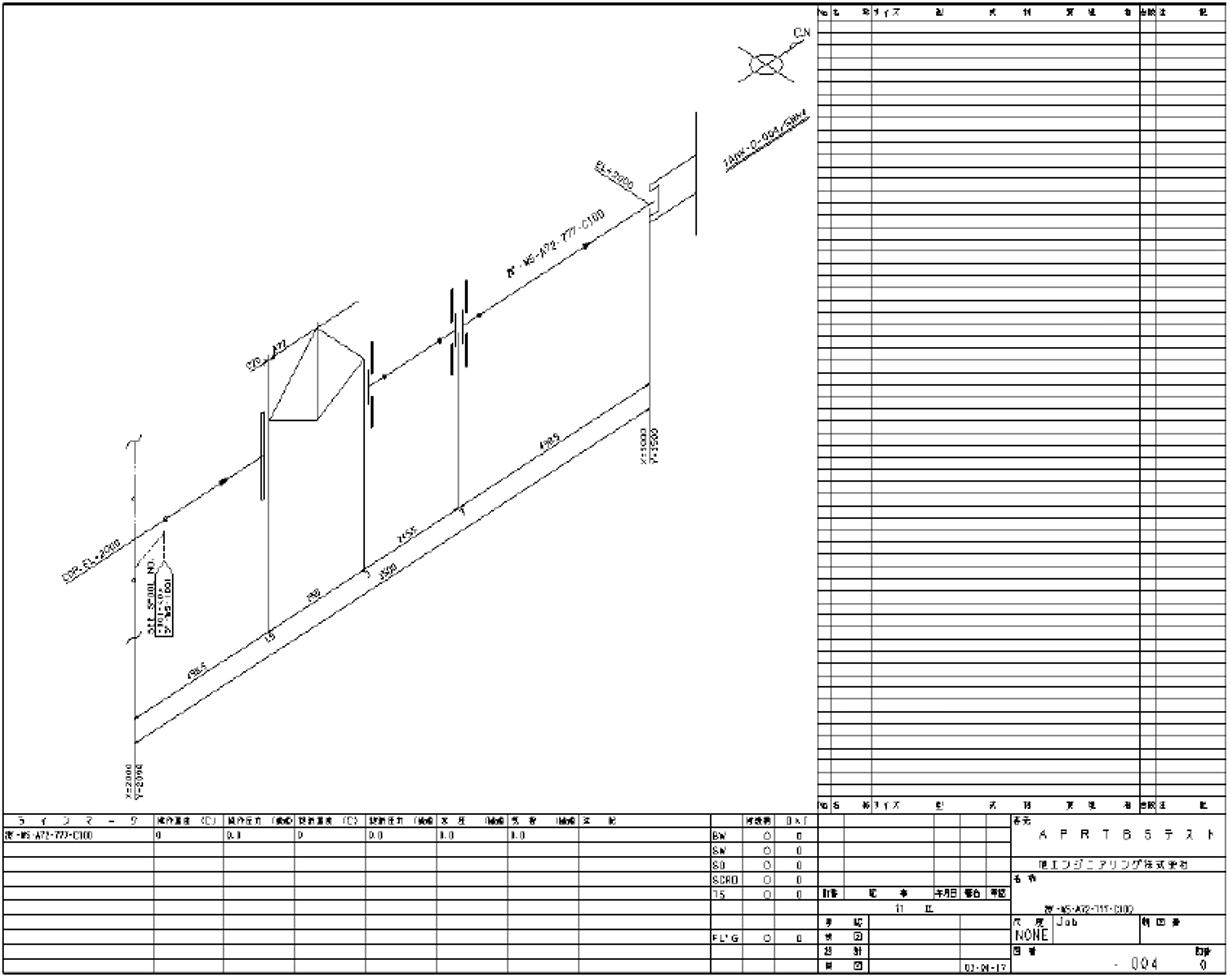

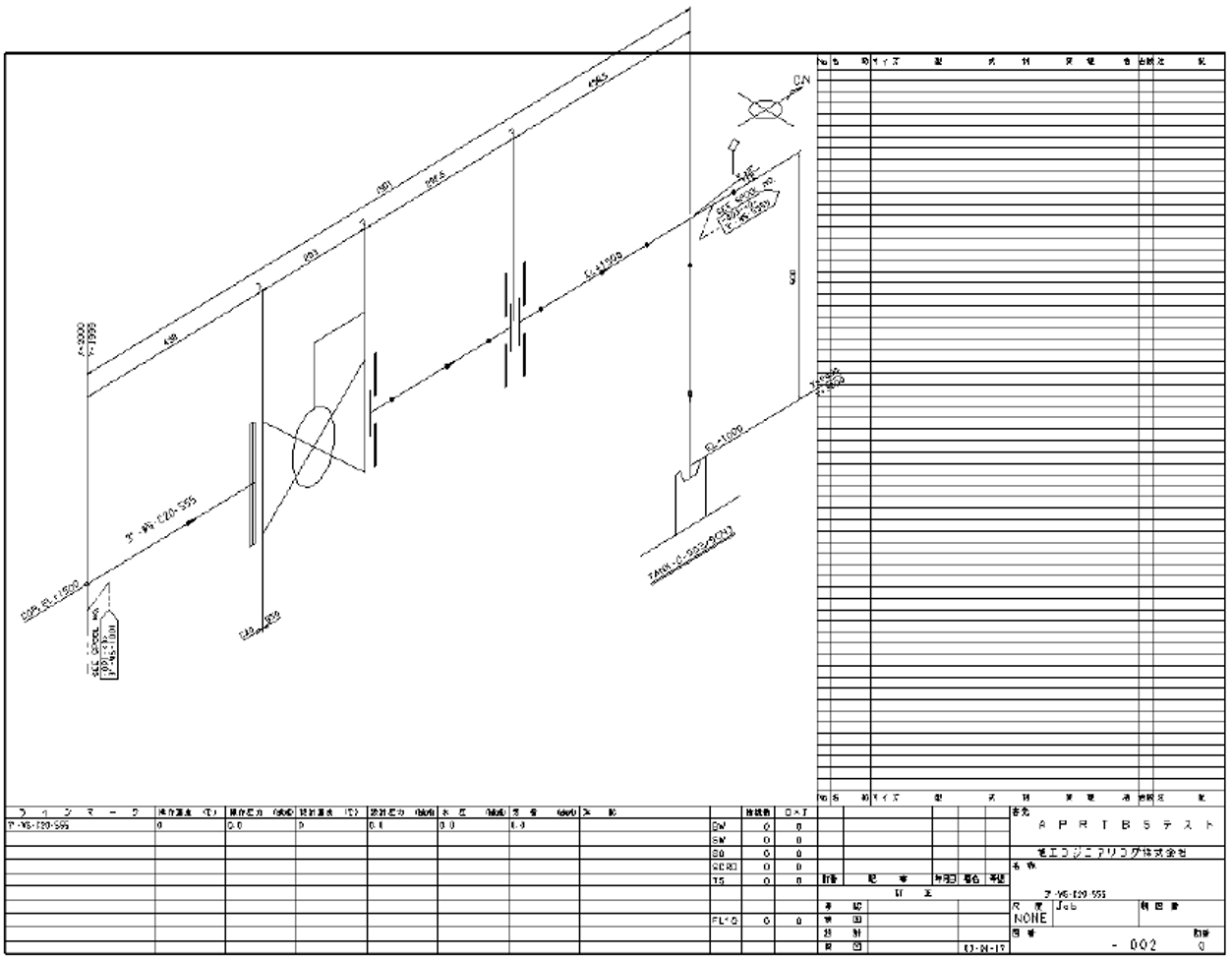

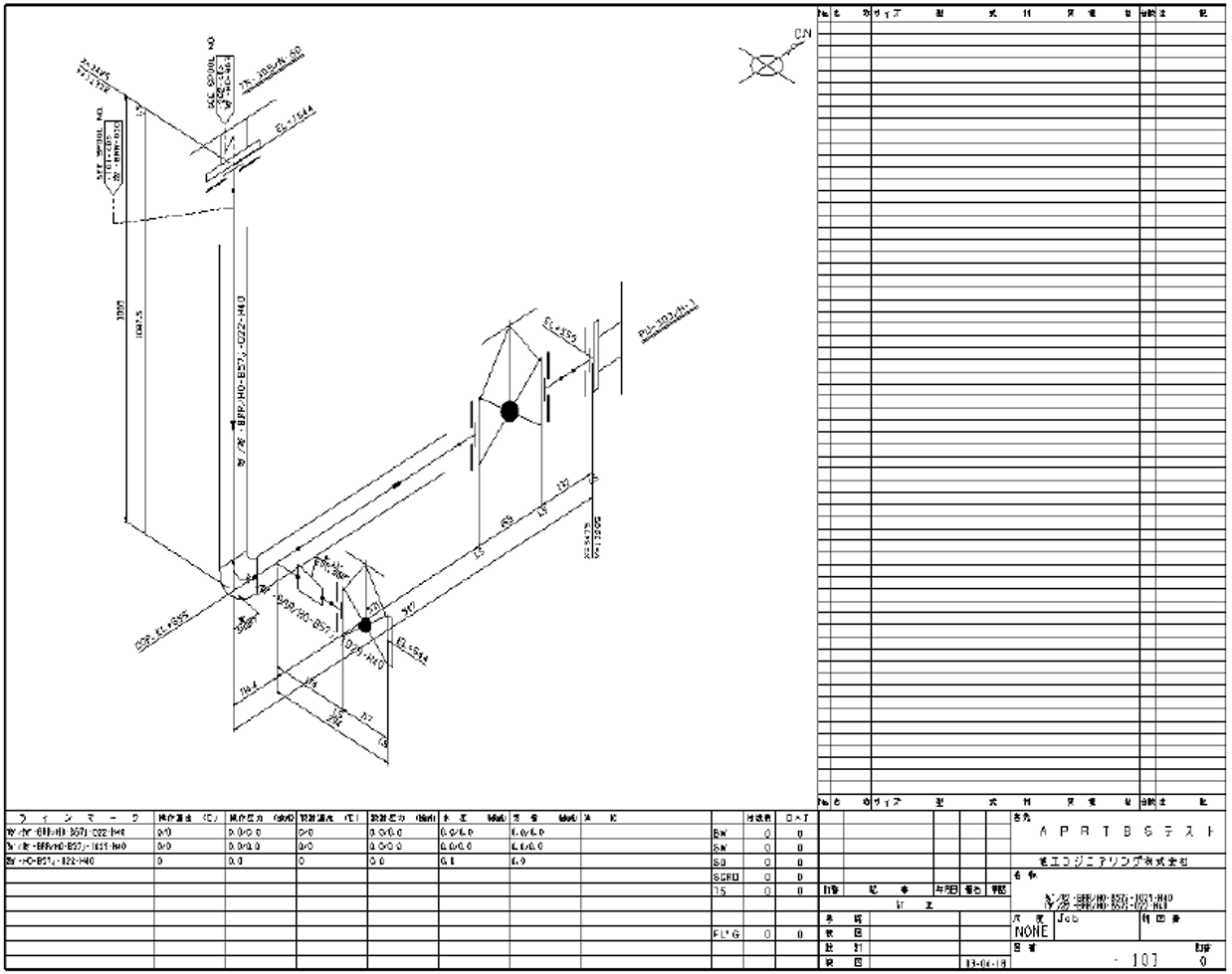

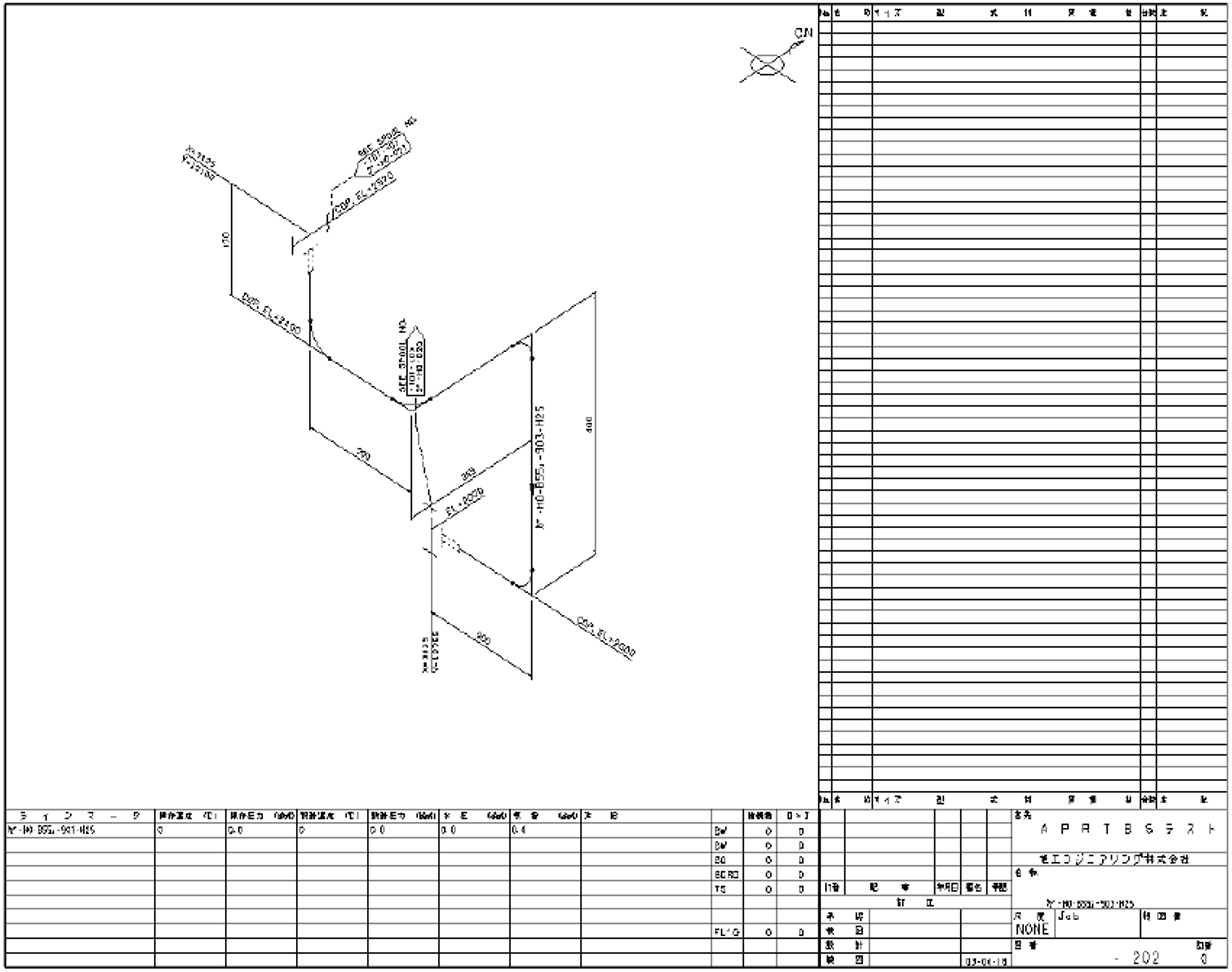

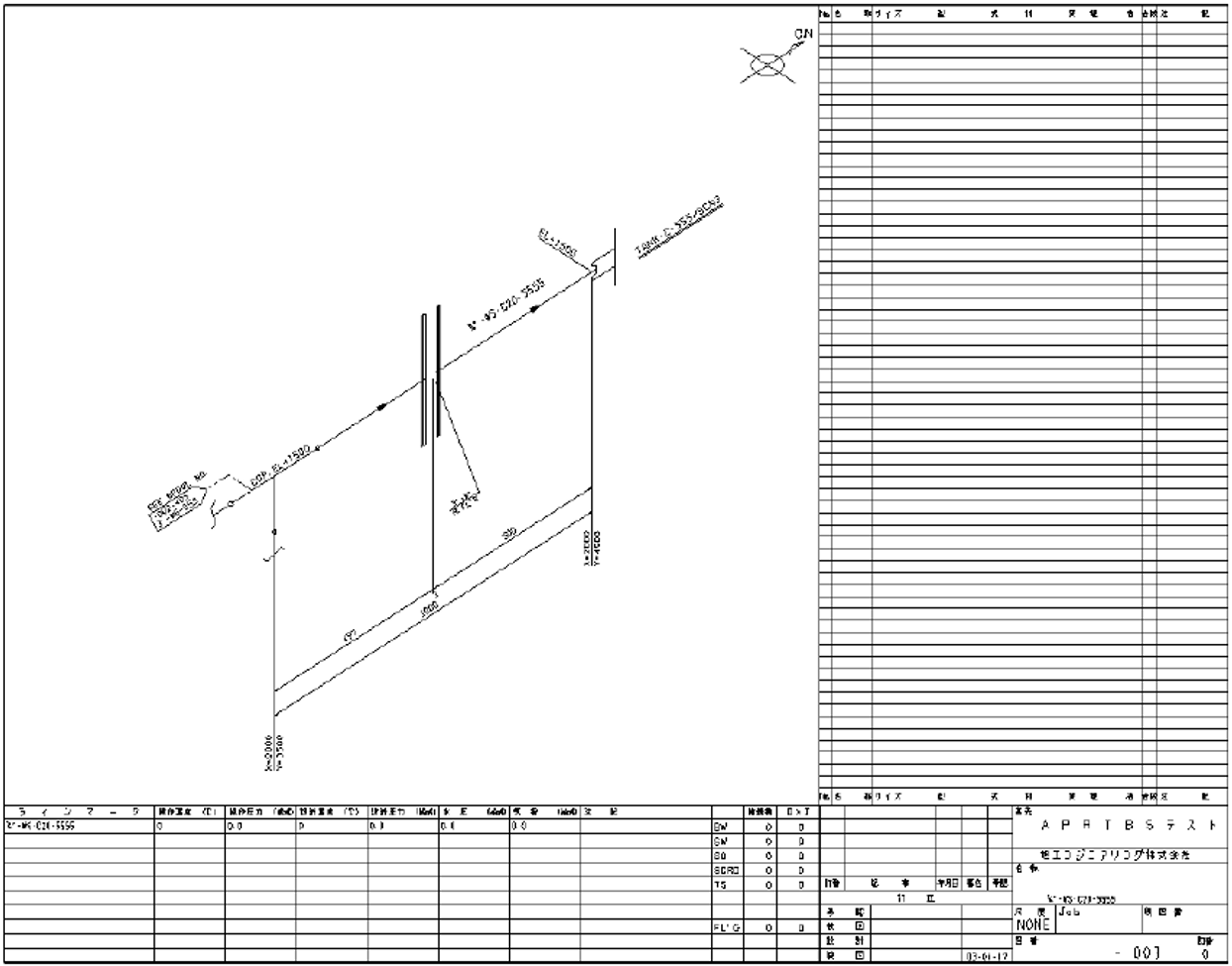

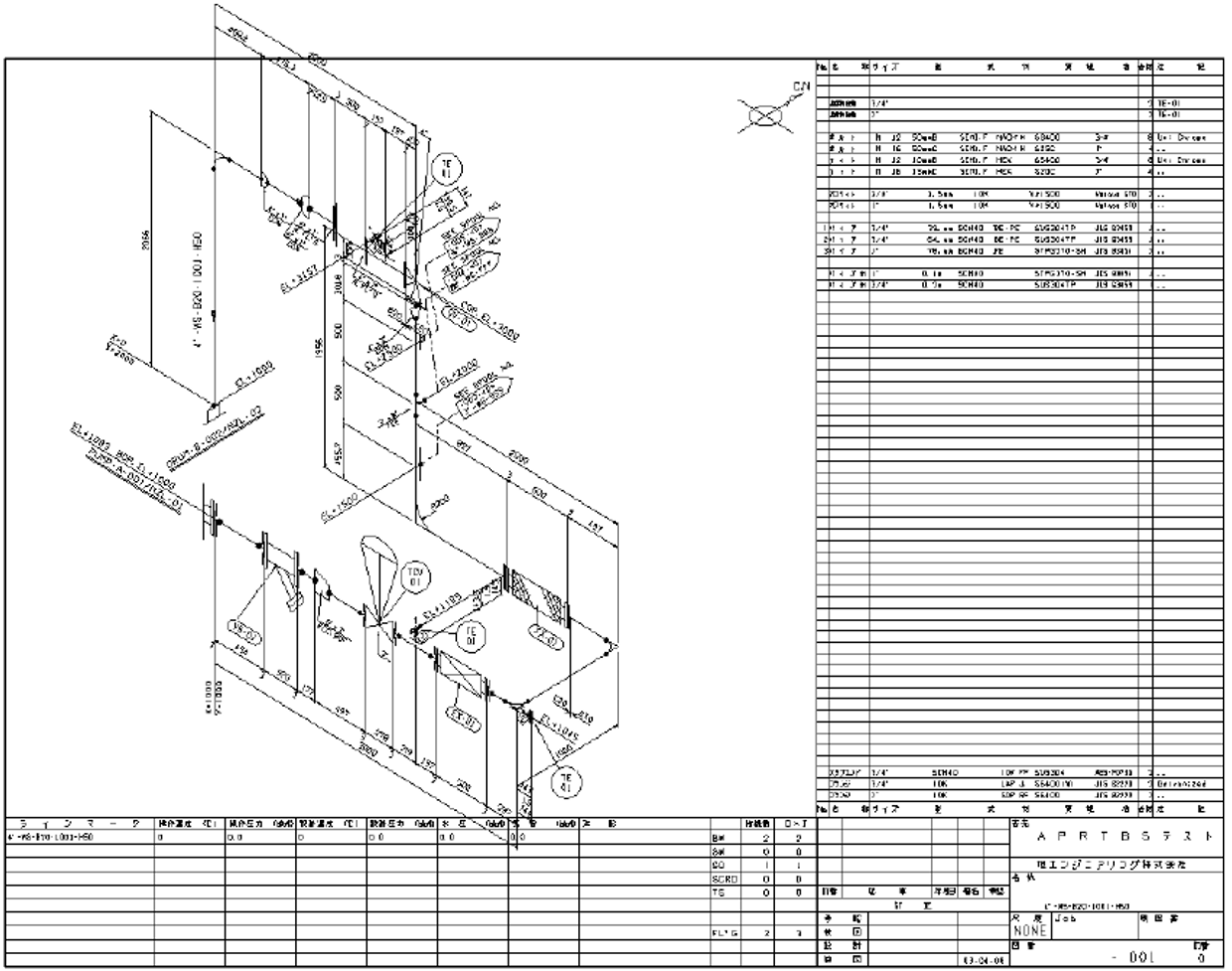

ここでスプール図10枚分のAPRTBS ファイルを例とし、入力手順を説明します。

手順	内容	使用Prog.	参照ページ

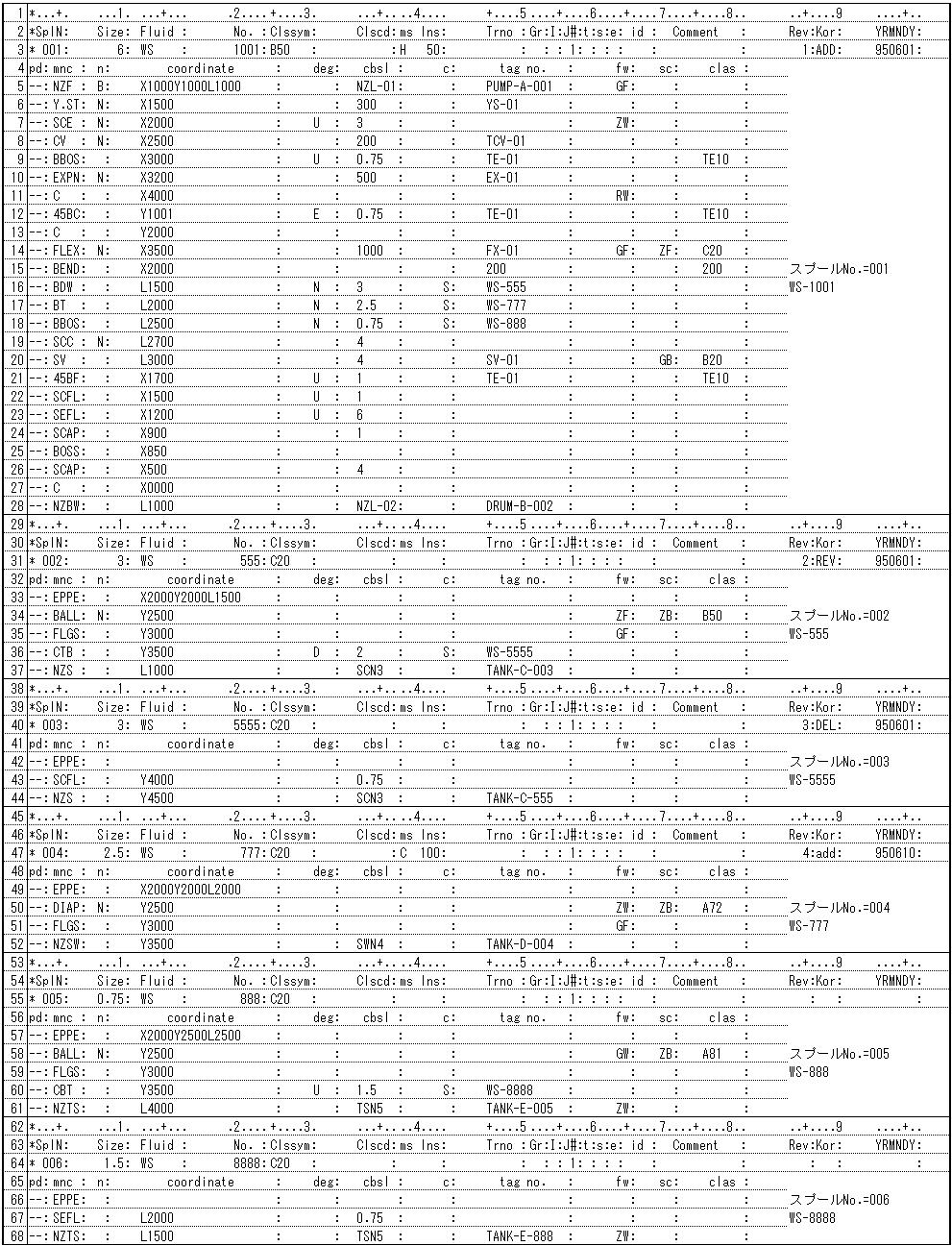

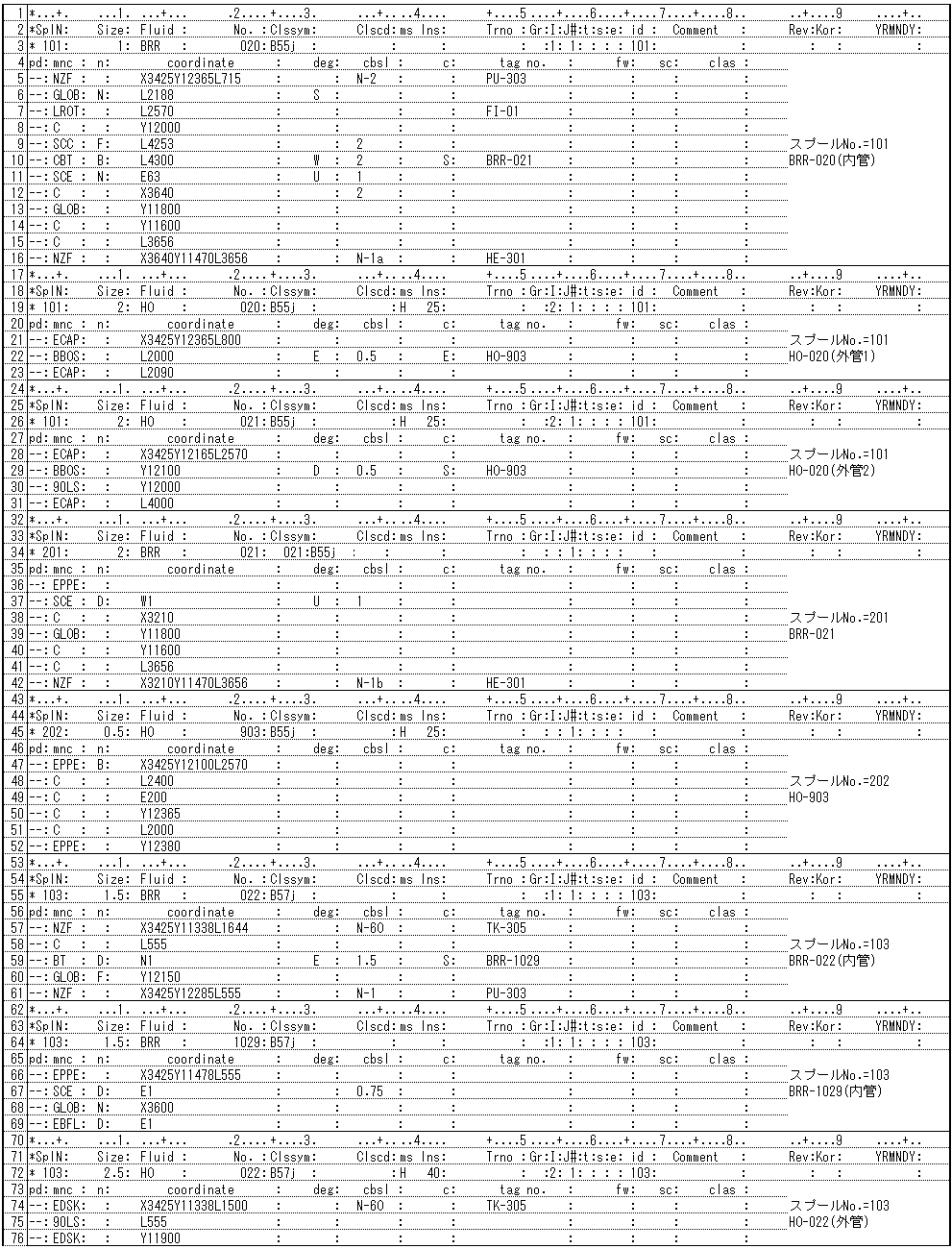

1	APRTBS ファイルを作成します。		「APRTBS（単管の場合）」〜を参照
2	D.Bを整え、プラント属性定義で各項目の属性を設定します。	ＥＹＥＳＰＥＣ	「準備処理－ＥＹＥＳＰＥＣ」を参照
3	スペッククラスを登録し、クラス内のシンボルの属性を設定します。	ＥＹＥＳＰＥＣ
4	JPIPEL（配管経路データファイル）を初期化します。	mrad <91>の<1>	「配管Line終点が空中開口の場合」を参照
5	スプール図番をASPNBSでJISONOに登録します。（APRTBS ファイルの'spoIN'欄に設定した図番）	mrad <31>	「各配管Lineどうしの設定」を参照

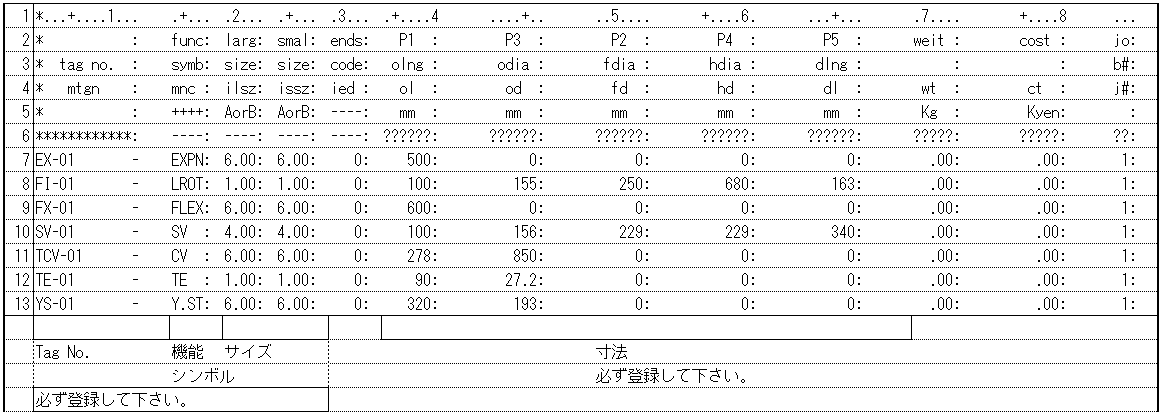

6	APRTBS ファイルで使用する配管付属品、計装品をAPADBSでJISPACに登録します。	mrad_gui ABATCH.xlsm	「各配管Lineどうしの設定」を参照
7	APRTBS ファイルで使用するカタログラインのデータをACATBSでJISCATに登録します。	mrad <28>
8	APRTBS ファイルをJPIPELに書き込みます。	mrad <91>の<2>

手順8まで行った後、画面にエラーメッセージが表示された時は、エラーファイル 'e.prt' と「APRTBS設定-入力点について」、「APRTBS 点列部設定要領」、「配管テキスト入力エラー」のエラーコード、「ＥＹＥＰＩＰＥ　モデル入力バッチ処理」『mrcnv』マニュアルのエラーコード表とをCheckし、エラーをなくしてください。
