1309 自動編集マーク

文字レイヤNo.18にて、CNマーク、スケール文字の形式が変更可能です。

ＥＹＥＳＰＥＣのプラント属性設定からUser定義表示様式で定義して下さい。

User定義されてない場合は、CNとします。

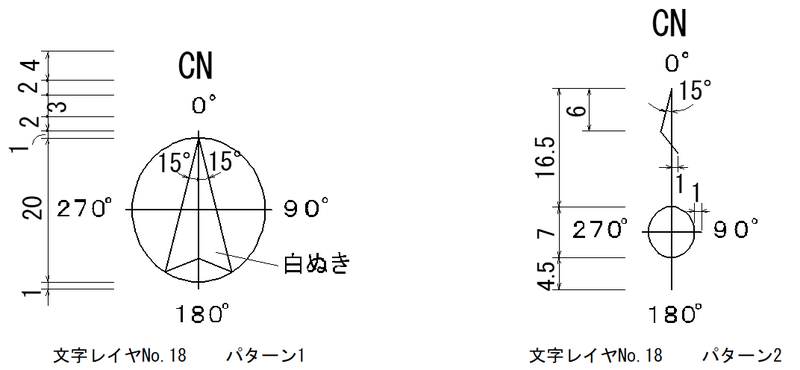

文字レイヤNo.18	形式	出力例
0	非表示
1	パターン1	平面	斜視
2	パターン2	平面	斜視

注意事項

• キープランのセクションの場合はCNマークの形式が変わります。

  • 通常の平面図の場合

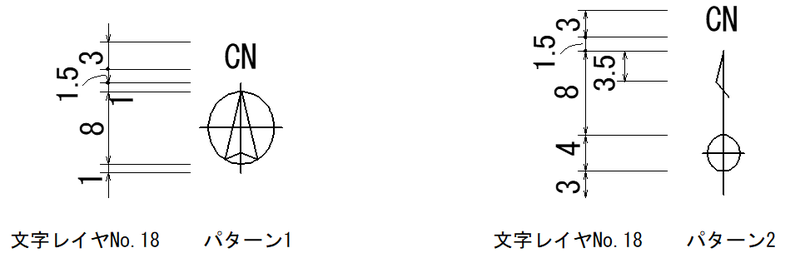

  • キープランの平面図の場合

    角度数字は表示しません。



    図面管理にてキープランのチェックボックスをチェック（レ点付）した場合のみに、キープラン用のCNマークを表示／出図します。

• 斜視図の場合は、文字レイヤNo.18をパターン1またはパターン2に設定してもCNマークの形式は変わりません。

  ※図中の数値の単位はmmです。

スケール文字のS=またはScale：等の文字列は、プラント属性定義のUser定義表示パターンで、User定義してください。

スケール値の前にUser定義した文字列('Scale=' 等)がつきます。

User定義されてない場合は、S=となります。

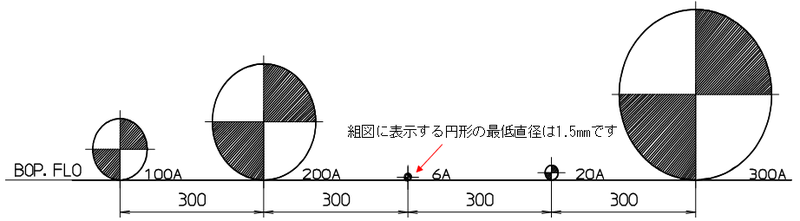

親機器に機器芯(文字レイヤNo.19)を表示／出力します。

例．下記の親機器の場合の機器芯表示／出力例を示します。

	横型円筒	竪型円筒
メニュー形状
平面時
立面時

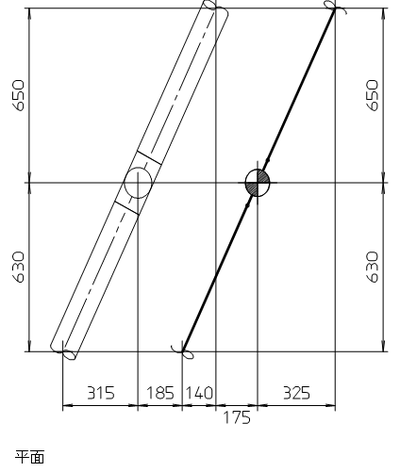

視線方向によって、機器芯の表示／出力方向とする主軸または補助軸が点に見える場合は、機器芯を十字線表示します。

形式

文字レイヤNo.16の形式により、以下のように表示します。

表示条件

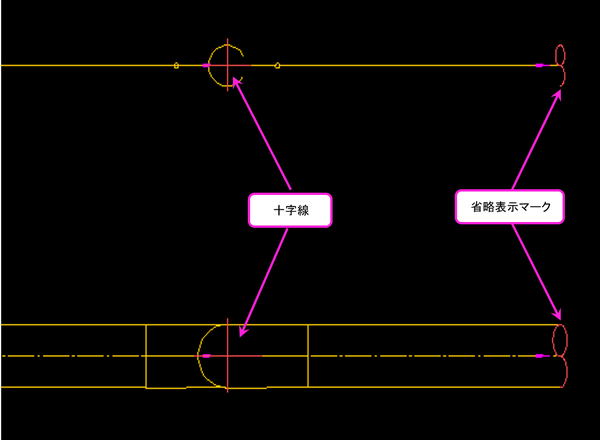

• 十字線

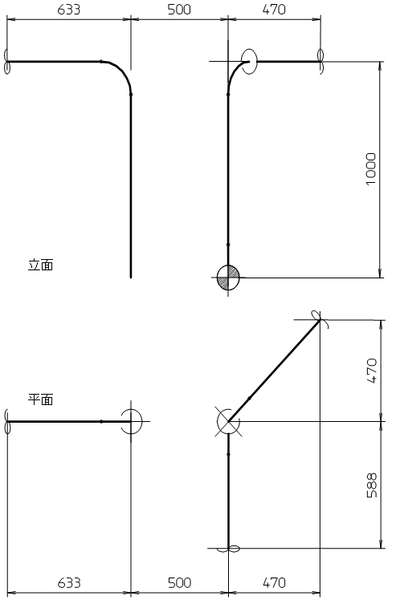

  • 配管の落ち込み角に表示します。

  • 立・平面図のみに表示します。斜視図には表示しません。

  • 移動、消去等の編集ができません。

• 省略表示マーク

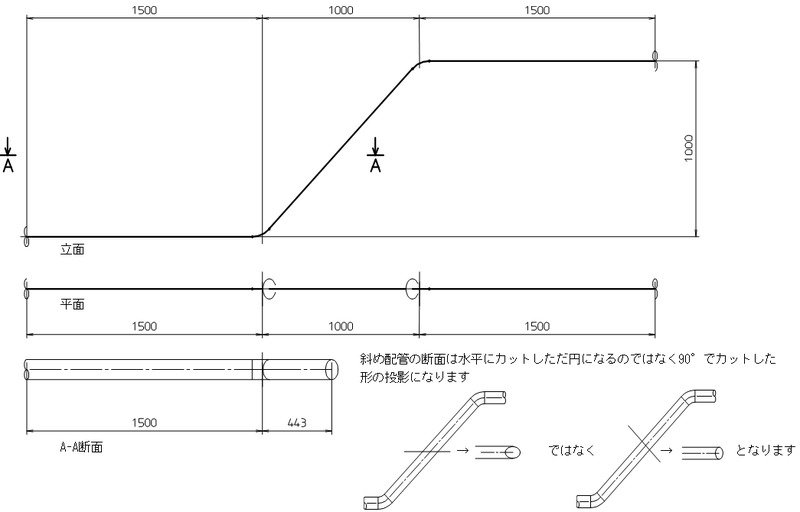

  • 省略表示された配管の端点に表示します。

  • 移動、消去等の編集ができません。
