1208 配管ライン終点処理

接合とは

• 2本の配管ラインをつなぎ、1本の配管ラインにします。
• 現在選択されている配管の成長点が、他のダクトにつながります。
• 先のラインNo.、スプールNo.等が未設定の時は、接合しようとしたラインの仕様になります。

接合の操作方法

1. 接合しようとする配管をクリックし、一次選択状態にします。

   あるいは、さらにメニューバーより〔配管(L)〕－〔成長〕を選択するか、右クリックで〔成長〕を選択し、成長モードにします。

2. ［接合］モードに入ります。

   メニューの〔配管(L)〕－〔接合〕または、右クリックで〔接合〕を選択します。

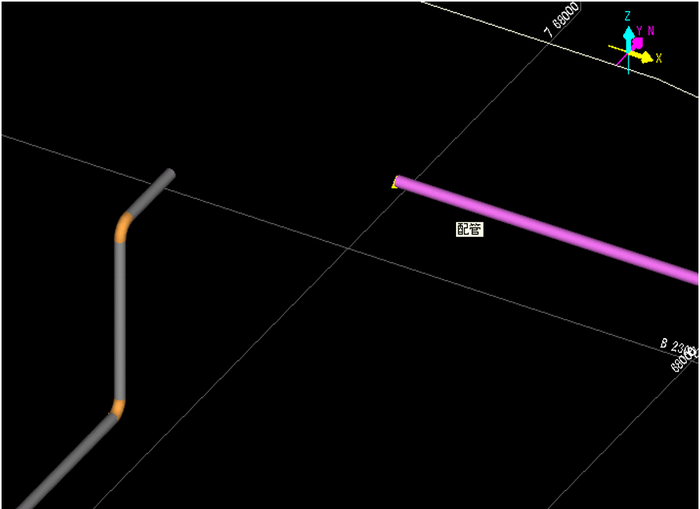

3. 接合先の配管ラインを指定します。

   接合しようとする配管にカーソルを移動し、クリックします。

   【接続方法の選択】ダイアログが表示されます。



4. 接合方法を選択します。

   「最短」と「延長」があります。

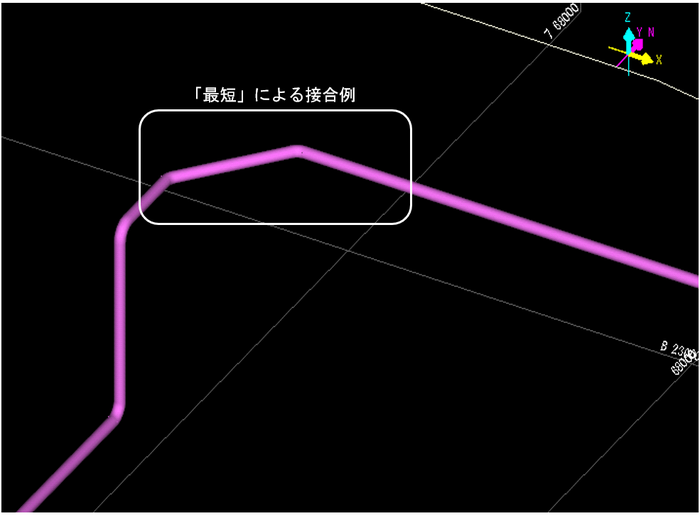

   「最短」は、2本の配管ラインを最短距離で、接合します。

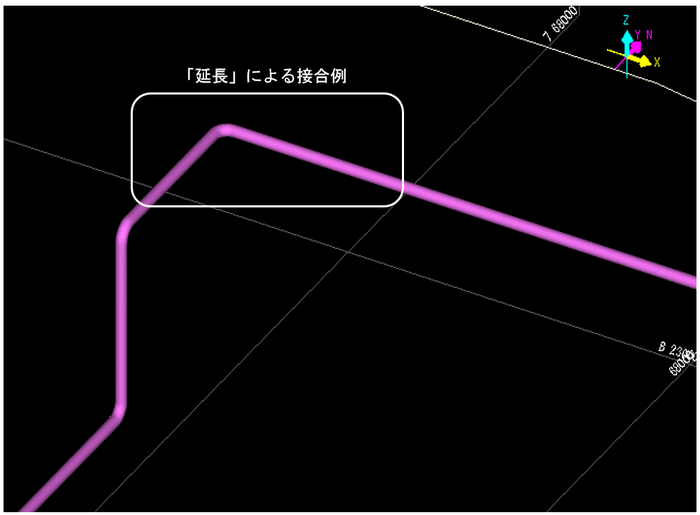

   「延長」は、2本の配管ラインの末端から配管を延ばし、双方の延長線上で2本の配管を最短距離で接合します。

   2本の配管ラインが平行の時は、延長線上接合できません。



接合を使用するModeling事例

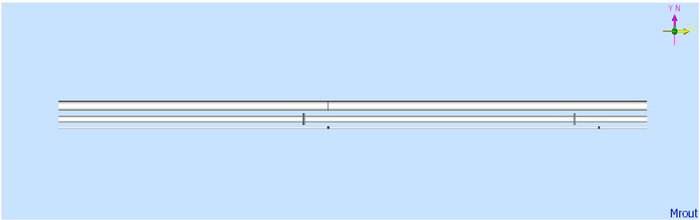

1. 一般に配管ラックに載せる配管のモデリングはまず、ラック上の配管を並べます。

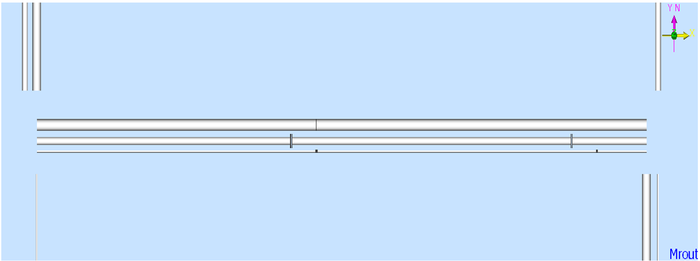

2. 次に、各エリアに伸ばす配管をモデリングします。

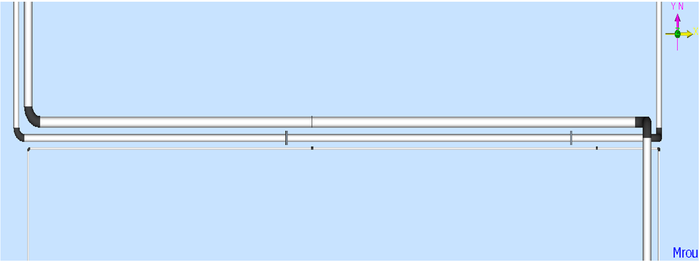

3. 最後に「接合」コマンドを使い各配管を繋げていきます。



現場合わせ接合タイプには、

• 現場溶接
• 現場合わせ溶接（現場余長代付き）

の二種を部品前後に設定可能です。

操作方法

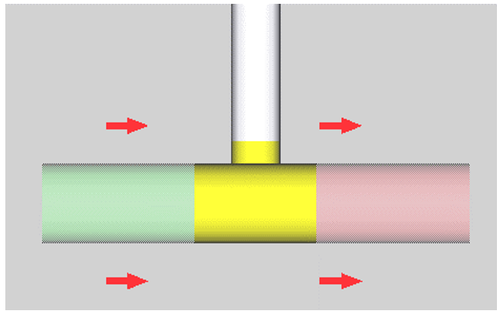

1. 現場合わせ接合を設定する部品をClickし、二次選択状態にします。

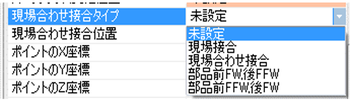

2. プロパティウインドウの［現場合わせ溶接タイプ］を[未設定],[現場溶接],[現場合わせ溶接],[部品前FW,後FFW],[部品前FFW,後FW]から選択します。



3. ［現場合わせ溶接位置］を[部品前],[部品後]または[部品両側]から選択します。

   ［現場合わせ溶接タイプ］を[部品前FW,後FFW]または[部品前FFW,後FW]に設定すると自動で[部品両側]となります。

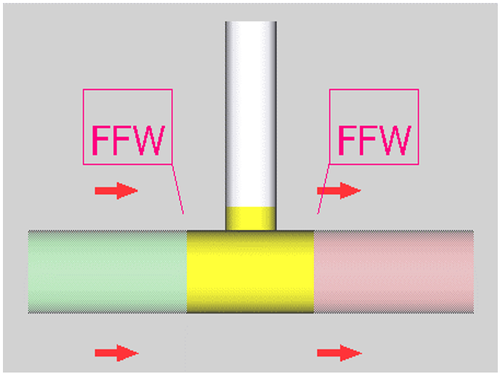

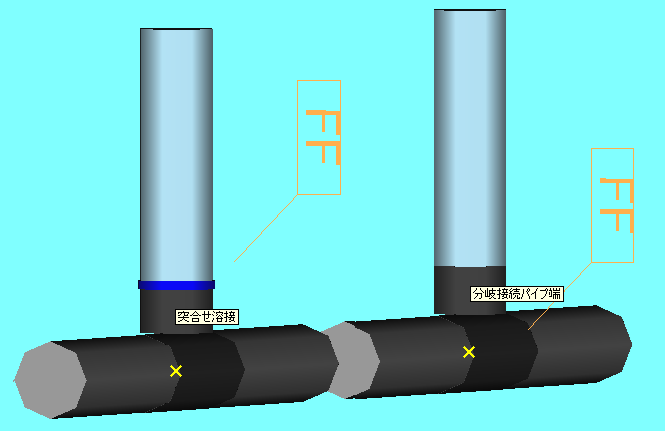

   下記は、現場合わせ溶接・部品両側の表示例です。



• スプール図での現合マーク表示設定についてはマニュアル１５－０８－１－１を参照してください。

• AG(J)CNST D045にて現合部の切断パイプ長の余長設定が可能です。

  マニュアル１４－０３－３－１ を参照してください。

注意事項

• 現場接合/現場合わせ接合を設定しているフランジタイプ部品に「別図」処理を行う場合は、まず設定した接合を解除し、「別図」処理を行ってから再度現場接合/現場合わせ接合を設定してください。
• CNST S108 設定にて現合マーク表記をFFやFに変更してもmrout上はFFW、FWのままです。

• 付属ノズル(BW)、機器ノズル(BW)、BW部品を終点とした場合、BWで現場溶接(F)を部品前に設定するとスプール図の溶番が設定の前と後で変わり、他の溶番も変わってしまいます。

  現場溶接（F）の設定を［部品前］->［部品後］に変更すると回避されます。
