1606 機器付属品図形
ここでは機器付属品図形のシンボルを一覧で確認できます。
説明

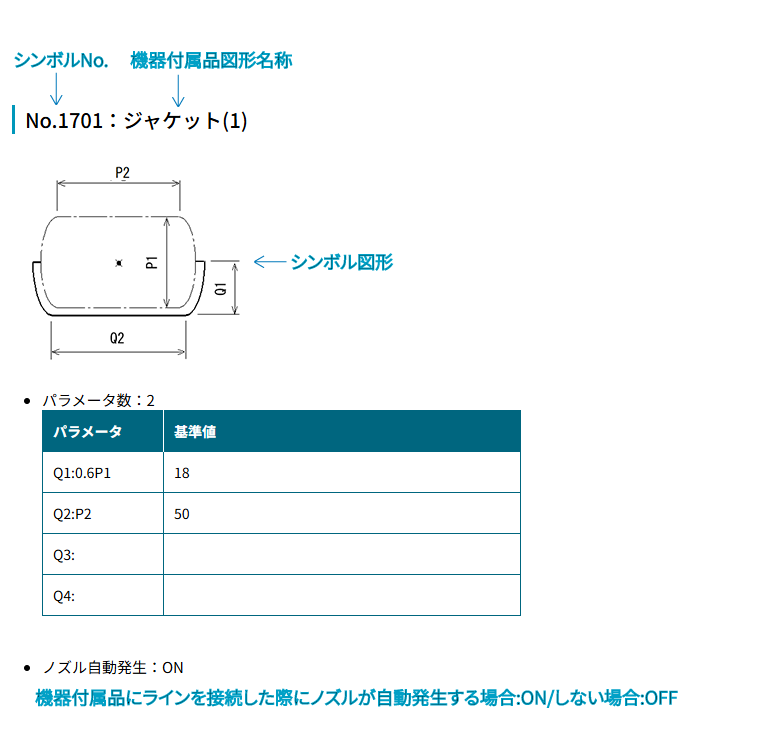

- シンボル一覧の構成は以下のとおりです。
No.1701：ジャケット(1)
-
パラメータ数：2
パラメータ 基準値 Q1:0.6P1 18 Q2:P2 50 Q3: Q4: -
ノズル自動発生：ON
No.1702：ジャケット(2)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.3P1 9 Q3: Q4: -
ノズル自動発生：ON
No.1703：ジャケット(3)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.1P1 3 Q3: Q4: -
ノズル自動発生：ON
No.1704：ジャケット(4)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.6P2 30 Q3: Q4: -
ノズル自動発生：ON
No.1705：ジャケット(5)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.5P2 25 Q3: Q4: -
ノズル自動発生：ON
No.1706：ジャケット(6)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.5P2 25 Q3: Q4: -
ノズル自動発生：ON
No.1707：ジャケット(7)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.5P2 25 Q3: Q4: -
ノズル自動発生：ON
No.1708：ジャケット(8)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.3P2 15 Q3: Q4: -
ノズル自動発生：ON
No.1709：ジャケット(9)
-
パラメータ数：1
パラメータ 基準値 Q1:1.25P1 15 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1710：ジャケット(10)
-
パラメータ数：1
パラメータ 基準値 Q1:1.25P1 15 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1711：ジャケット(11)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.5P2 25 Q3: Q4: -
ノズル自動発生：ON
No.1712：ジャケット(12)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.5P2 25 Q3: Q4: -
ノズル自動発生：ON
No.1713：ジャケット(13)
-
パラメータ数：2
パラメータ 基準値 Q1:0.5P1 30 Q2:0.125P2 5 Q3: Q4: -
ノズル自動発生：ON
No.1714：ジャケット(14)
-
パラメータ数：1
パラメータ 基準値 Q1:1.0P1 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1715：ジャケット(15)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.6P2 30 Q3: Q4: -
ノズル自動発生：ON
No.1716：ジャケット(16)
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.5P2 25 Q3: Q4: -
ノズル自動発生：ON
No.1717：プロペラ型
-
パラメータ数：1
パラメータ 基準値 Q1:P1 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1718：タービン型
-
パラメータ数：1
パラメータ 基準値 Q1:P1 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1719：アンカー型
-
パラメータ数：1
パラメータ 基準値 Q1:P1 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1720：パドル型
-
パラメータ数：1
パラメータ 基準値 Q1:P1 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1721：スクリュー型
-
パラメータ数：1
パラメータ 基準値 Q1:P1 12 Q2: Q3: Q4: -
ノズル自動発生：OFF

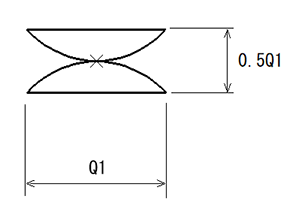

No.1722：ヘリカル・リボン型
-
パラメータ数：1
パラメータ 基準値 Q1:P1 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1723：GLパドル型
-
パラメータ数：1
パラメータ 基準値 Q1:P1 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1724：GLアンカー型
-
パラメータ数：1
パラメータ 基準値 Q1:P1 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1725：熱交換器（ヘッド）
-
パラメータ数：2
パラメータ 基準値 Q1:P1 20 Q2:0.5×P1 10 Q3: Q4: -
ノズル自動発生：ON

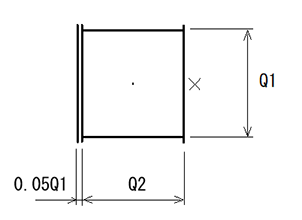

No.1726：熱交換器（チャネル）
-
パラメータ数：2
パラメータ 基準値 Q1:P1 20 Q2:P1 20 Q3: Q4: -
ノズル自動発生：ON

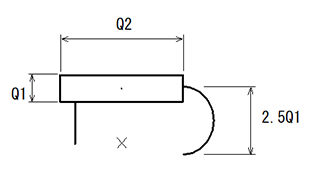

No.1727：熱交換器（追加用）
-
パラメータ数：2
パラメータ 基準値 Q1:DIA 4 Q2:LENGTH 30 Q3: Q4: -
ノズル自動発生：ON
No.1728：熱交換器（ヘッド）
-
パラメータ数：2
パラメータ 基準値 Q1:P1 20 Q2:0.5×P1 10 Q3: Q4: -
ノズル自動発生：ON
No.1751：コイル（一般型）
-
パラメータ数：2
パラメータ 基準値 Q1:0.375P1 15 Q2:0.25P2 15 Q3: Q4: -
ノズル自動発生：OFF
No.1752：コイル（缶内型）
-
パラメータ数：2
パラメータ 基準値 Q1:0.25P2 30 Q2:0.835P2 50 Q3: Q4: -
ノズル自動発生：OFF
No.1753：コイル（缶外型）
-
パラメータ数：2
パラメータ 基準値 Q1:0.75P1 30 Q2:1.167P2 70 Q3: Q4: -
ノズル自動発生：OFF
No.1801：胴フランジ
-
パラメータ数：1
パラメータ 基準値 Q1:1.2P1 36 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1802：液面
-
パラメータ数：1
パラメータ 基準値 Q1:P1 30 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1803：間仕切り
-
パラメータ数：1
パラメータ 基準値 Q1:0.75P1 30 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1804：じゃま板
-
パラメータ数：2
パラメータ 基準値 Q1:P1 30 Q2:0.6P1 30 Q3: Q4: -
ノズル自動発生：OFF
No.1805：デミスター
-
パラメータ数：2
パラメータ 基準値 Q1:P1 10 Q2:0.25P1 2.5 Q3: Q4: -
ノズル自動発生：OFF
No.1806：スプレー
-
パラメータ数：1
パラメータ 基準値 Q1:0.5P1 5 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1807：トレイ(1)（一般型）
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1808：トレイ(2)（多孔型）
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1809：トレイ(3)
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1810：トレイ(4)
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1811：トレイ(5)
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1812：トレイ(6)
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1813：充填物
-
パラメータ数：2
パラメータ 基準値 Q1:P1 10 Q2:1.5P1 15 Q3: Q4: -
ノズル自動発生：OFF
No.1814：スカート
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1815：ラグ
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1816：脚
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1817：陣がさ
-
パラメータ数：1
パラメータ 基準値 Q1:0.5P1 5 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1818：伸縮継手
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1819：GLバッフル軸
-
パラメータ数：2
パラメータ 基準値 Q1:LENGTH 60 Q2:WIDTH 3 Q3: Q4: -
ノズル自動発生：OFF
No.1820：GLバッフル枝(1)
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 3 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1821：GLバッフル枝(2)
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 3 Q2: Q3: Q4: -
ノズル自動発生：OFF

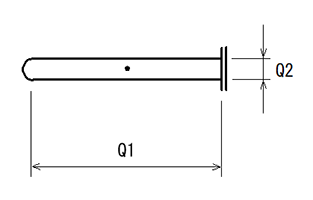

No.1822：パイプ
-
パラメータ数：2
パラメータ 基準値 Q1:LENGTH 30 Q2:DIA 3 Q3: Q4: -
ノズル自動発生：OFF

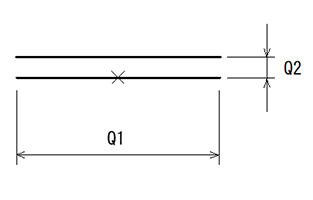

No.1823：胴フランジ
-
パラメータ数：2
パラメータ 基準値 Q1:1.2P1 36 Q2:0.03P1 0.8 Q3: Q4: -
ノズル自動発生：OFF

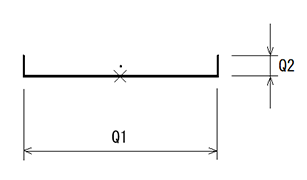

No.1824：浮屋根
-
パラメータ数：2
パラメータ 基準値 Q1:0.9P1 54 Q2:0.1P1 6 Q3: Q4: -
ノズル自動発生：OFF

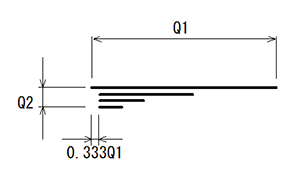

No.1825：液面マーク（2パラメータ）
-
パラメータ数：2
パラメータ 基準値 Q1:P1 30 Q2:0.1P1 3 Q3: Q4: -
ノズル自動発生：OFF
No.1826：脚（2パラメータ）
-
パラメータ数：2
パラメータ 基準値 Q1:1.0×P1 10 Q2:1.0×P1 10 Q3: Q4: -
ノズル自動発生：OFF
No.1827：透明線(1)
-
パラメータ数：1
パラメータ 基準値 Q1:P1 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1828：透明線(2)
-
パラメータ数：1
パラメータ 基準値 Q1:LENGTH 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1901：閉止ノズル
-
パラメータ数：2
パラメータ 基準値 Q1:FLANGE 3 Q2:HEIGHT 5 Q3: Q4: -
ノズル自動発生：OFF
No.1902：マンホール
-
パラメータ数：2
パラメータ 基準値 Q1:FLANGE 10 Q2:HEIGHT 5 Q3: Q4: -
ノズル自動発生：OFF
No.1903：一般ノズル
-
パラメータ数：2
パラメータ 基準値 Q1:FLANGE 3 Q2:HEIGHT 5 Q3: Q4: -
ノズル自動発生：OFF
No.1904：ボルテックス・ブレーカー
-
パラメータ数：2
パラメータ 基準値 Q1:LENGTH 6 Q2:HEIGHT 3 Q3: Q4: -
ノズル自動発生：OFF
No.1905：コイル（小型）
-
パラメータ数：2
パラメータ 基準値 Q1:HEIGHT 5 Q2:WIDTH 15 Q3: Q4: -
ノズル自動発生：OFF
No.1906：丸（付属品）
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 5 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1907：四角表示
-
パラメータ数：2
パラメータ 基準値 Q1:HEIGHT 5 Q2:WIDTH 7.5 Q3: Q4: -
ノズル自動発生：OFF
No.1908：三角表示
-
パラメータ数：2
パラメータ 基準値 Q1:HEIGHT 5 Q2:WIDTH 7.5 Q3: Q4: -
ノズル自動発生：OFF

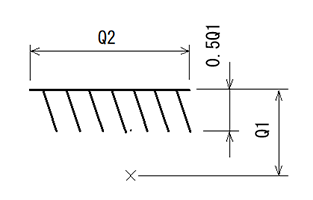

No.1909：断熱表示
-
パラメータ数：2
パラメータ 基準値 Q1:HEIGHT 5 Q2:LENGTH 17.5 Q3: Q4: -
ノズル自動発生：OFF
No.1910：液留め
-
パラメータ数：2
パラメータ 基準値 Q1:WIDTH 10 Q2:HEIGHT 20 Q3: Q4: -
ノズル自動発生：ON
No.1911：半円表示
-
パラメータ数：1
パラメータ 基準値 Q1:DIA 5 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1912：円錐台表示
-
パラメータ数：2
パラメータ 基準値 Q1:WIDTH 20 Q2:HEIGHT 10 Q3: Q4: -
ノズル自動発生：OFF
No.1913：四角表示（一部）
-
パラメータ数：2
パラメータ 基準値 Q1:WIDTH 10 Q2:HEIGHT 3 Q3: Q4: -
ノズル自動発生：OFF
No.1914：ノズル（平面用）
-
パラメータ数：1
パラメータ 基準値 Q1:0.15P1 9 Q2: Q3: Q4: -
ノズル自動発生：OFF

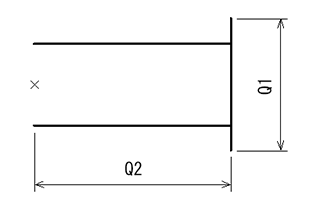

No.1915：ノズル（中サイズ）
-
パラメータ数：2
パラメータ 基準値 Q1:FLANGE 3 Q2:HEIGHT 5 Q3: Q4: -
ノズル自動発生：OFF

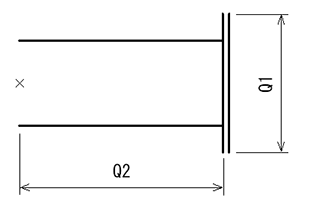

No.1916：ハンドホール
-
パラメータ数：2
パラメータ 基準値 Q1:FLANGE 3 Q2:HEIGHT 5 Q3: Q4: -
ノズル自動発生：OFF
No.1917：挿入管
-
パラメータ数：2
パラメータ 基準値 Q1:HEIGHT 10 Q2:WIDTH 8 Q3: Q4: -
ノズル自動発生：ON
No.1918：駆動部（丸）
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 6 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1919：パッドノズル
-
パラメータ数：2
パラメータ 基準値 Q1:FLANGE 3 Q2:HEIGHT 0.5 Q3: Q4: -
ノズル自動発生：OFF
No.1920：駆動部（角）
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 6 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1921：往復動
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 6 Q2: Q3: Q4: -
ノズル自動発生：OFF

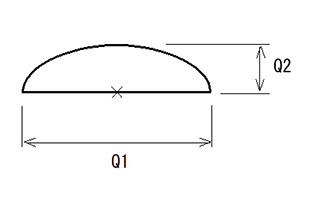

No.1923：半楕円
-
パラメータ数：2
パラメータ 基準値 Q1:WIDTH 1 Q2:HEIGHT 0.25 Q3: Q4: -
ノズル自動発生：OFF
No.1951：モーター駆動部(1)
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 6 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1952：モーター駆動部(2)
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 6 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1953：タービン駆動部
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 6 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1954：減速機
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 6 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1955：バーナー
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1956：シングル・メカシール
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1957：ダブル・メカシール
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 10 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.1959：フランジノズル
-
パラメータ数：2
パラメータ 基準値 Q1:FLANGE 3 Q2:HEIGHT 5 Q3: Q4: -
ノズル自動発生：OFF
No.7101：運搬車
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 24 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.7102：タンク・ローリー
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 24 Q2: Q3: Q4: -
ノズル自動発生：OFF

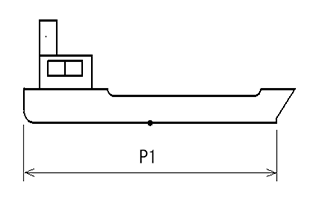

No.7103：船
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 45 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.7104：フレコン・バック
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.7105：ドラム缶
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 18 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.7106：原料
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.7107：コンテナ（ラテックス用）
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 50 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.7108：排水溝
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 20 Q2: Q3: Q4: -
ノズル自動発生：OFF
No.7109：トラック
-
パラメータ数：1
パラメータ 基準値 Q1:SCALE 24 Q2: Q3: Q4: -
ノズル自動発生：OFF
