1018 P&ID～3D配管整合

P&IDと3D整合性チェック機能

• MroutのEYEPID整合性チェック機能でEYEPIDで入力したP&IDデータとMroutで入力した3次元モデルの違いがないか確認することができます。

• 整合性チェックができるのは同一Lu内にあるP＆IDデータと3次元モデルデータです。

• 対象モデルは機器、配管ライン、配管付属品・計装品です。

• 同一の判定基準は以下で行います。




  機器	機番
  配管ライン	流体記号-ラインNo.
  配管付属品・計装品	タグNo.




  機番、流体記号、タグNo.が未設定のもの、またラインNo.が0以下のものは判定対象外です。

• 整合性チェックができるのはMroutだけでEYEPID(eyx)からはできません。

• EYEPID(eyx)で作成したP&ID図面データがあればEYEPIDのライセンスがなくても整合性チェックは可能です。ただしP&ID図面の確認はできません。

• 旧Ver.のEYEPIDで作成したP＆ID図面データは直接整合性チェックには使えません。Eyxで図面を起動して最新バージョンにコンバートします。

チェック項目の一覧

チェック記号	チェック内容詳細	条件
PC10001	3Dにのみ存在する機器があります	なし
PC10002	PIDにのみ存在する機器があります	なし
PC10003	3Dにのみ存在するラインがあります	なし
PC10004	PIDにのみ存在するラインがあります	なし
PC10005	3Dにのみ存在する配管付属品・計装品があります	なし
PC10006	PIDにのみ存在する配管付属品・計装品があります	なし
PC10007	3Dの配管付属品・計装品のシンボルがPIDの対応するシンボルではありません
PC20100	ライン始点と終点の両方の接続先が一致していません	流体記号-ラインNo.が一致
PC20101	ライン始点接続タイプが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC20102	ライン始点サイズが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC20103	ライン始点クラスが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC20104	ライン始点接続先機番が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、始点が機器に接続
PC20105	ライン始点接続先ノズルNo.が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、始点が機器に接続
PC20106	ライン始点接続先母管が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、始点が配管ラインに接続
PC20107	ライン始点接続先母管サイズが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC20108	ライン始点接続先母管クラスが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21101	ライン終点接続タイプが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21102	ライン終点サイズが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21103	ライン終点クラスが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21104	ライン終点接続先機番が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、終点が機器に接続
PC21105	ライン終点接続先ノズルNo.が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、終点が機器に接続
PC21106	ライン終点接続先母管が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、終点が配管ラインに接続
PC21107	ライン終点接続先母管サイズが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21108	ライン終点接続先母管クラスが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致

V9互換として残した3DとP&IDの始点・終点接続のチェックは外しました。

P&ID整合性チェックダイアログの表示

Mroutの「ツール」メニュー「EYEPID」「整合性チェック」を選択します。

Lu内にV10 EYEPIDで作成したP&ID図面データがないと「P&IDデータが見つかりません」と警告メッセージが現れます。

P&IDデータがあれば3Dとの整合性チェックを実行し結果を「P&ID整合性チェック」ダイアログに表示します。

P&ID整合性チェックダイアログ

項目	説明
①リスト	P&IDと3Dの不一致内容を一覧表示します。 各ヘッダをクリックするとその列をソートしたり、フィルタ表示が可能です。下記「リストの並び替え」参照。 リストをダブルクリックすると3Dモデルにズームします。対応する3Dモデルがない場合はズームできません。
②再読込	P&IDデータを読み直し再度性チェックを行います。
③PID確認	選択したリストのP＆IDモデルにズームします。対応するP&IDモデルがない場合はボタンがDisableとなります。
④3D確認	選択したリストの3Dモデルにズームします。対応する3Dモデルがない場合はボタンがDisableとなります。
⑤Excel出力	リストをExcelに保存します。
⑥閉じる	ダイアログを閉じます。

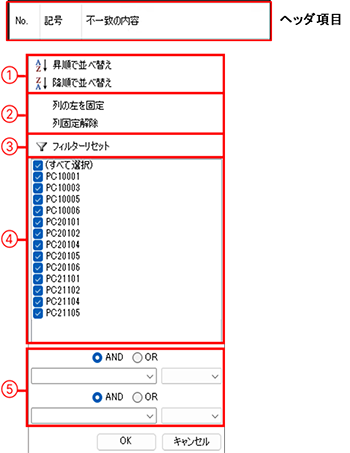

リストの並び替え

ヘッダ項目上でマウスをクリックすると各列用のドロップダウンフィルターメニューが表示されます。

項目	説明
①並べ替え	昇順／降順で一覧リストを並べ替えます。
②列の固定表示	一覧リストの列を固定して、スクロールに関係なく常に表示させることができます。 列の左を固定：選択しているヘッダ項目（1）より左側にあるすべての列を固定表示します。 列固定解除：固定表示を解除します。
③フィルターリセット	設定した条件をすべてリセットします。
④フィルター対象一覧	並べ替え対象の列に設定されている値や名称が表示されます。 絞り込み表示したい値や名称にチェックマークを付けます。
⑤条件絞り込みエリア	④のフィルター対象一覧を利用して、AND／OR検索したり、判定条件を指定して絞り込みをすることができます。

リストについて

列の説明

No.	index番号
記号	チェック項目一覧の「チェック記号」
不一致の内容	チェック項目一覧の「不一致の内容」
タイプ	機器/ライン/付属品/計装品のいずれか
Job区分(3D)	3DモデルのJob区分
機番(3D)	3D機器の機番
タグNo.(3D)	3D配管付属品・計装品のタグNo.
流体(3D)	3Dラインの流体記号
ラインNo.(3D)	3DラインのラインNo.
ラインコメント(3D)	3Dラインのラインコメント
始点クラス(3D)	3Dラインの始点クラス
始点サイズ(3D)	3Dラインの始点サイズ
始点機番(3D)	始点接続先が機器のとき、その3D機器の機番
始点ノズルNo.(3D)	始点接続先が機器のとき、その3D機器のノズルNo.
始点ライン(3D)	始点接続先がラインのとき、その3Dラインの「流体-ラインNo.」
終点クラス(3D)	3Dラインの終点クラス
終点サイズ(3D)	3Dラインの終点サイズ
終点機番(3D)	終点接続先が機器のとき、その3D機器の機番
終点ノズルNo.(3D)	終点接続先が機器のとき、その3D機器のノズルNo.
終点ライン(3D)	終点接続先がラインのとき、その3Dラインの「流体-ラインNo.」
DWG#(PID)	PIDのDWG#
Job区分(PID)	PIDモデルのJob区分
機番(PID)	PID機器の機番
タグNo.(PID)	PID配管付属品・計装品のタグNo.
流体(PID)	PIDラインの流体記号
ラインNo.(PID)	PIDラインのラインNo.
ラインコメント(PID)	PIDラインのラインコメント
始点クラス(PID)	PIDラインの始点クラス
始点サイズ(PID)	PIDラインの始点サイズ
始点機番(PID)	始点接続先が機器のとき、そのPID機器の機番
始点ノズルNo.(PID)	始点接続先が機器のとき、そのPID機器のノズルNo.
始点ライン(PID)	始点接続先がラインのとき、そのPIDラインの「流体-ラインNo.」
終点クラス(PID)	PIDラインの終点クラス
終点サイズ(PID)	PIDラインの終点サイズ
終点機番(PID)	終点接続先が機器のとき、そのPID機器の機番
終点ノズルNo.(PID)	終点接続先が機器のとき、そのPID機器のノズルNo.
終点ライン(PID)	終点接続先がラインのとき、そのPIDラインの「流体-ラインNo.」

「PID確認」ボタン注意事項

リストを選択し対応するPIDモデルがあればボタンが有効となります。なければ無効です。

ボタン押下で対応するPIDモデルにズームします。

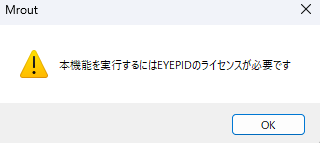

EYEPIDライセンスがないとPIDモデルにズームできません。以下の警告が表示されます。
