1711 図面出力

メインウィンドウに表示したP&ID図面を出力することができます。出力は、印刷する方法と、DWGまたはDXFファイルにエクスポートする方法があります。

1. Luを開きます。

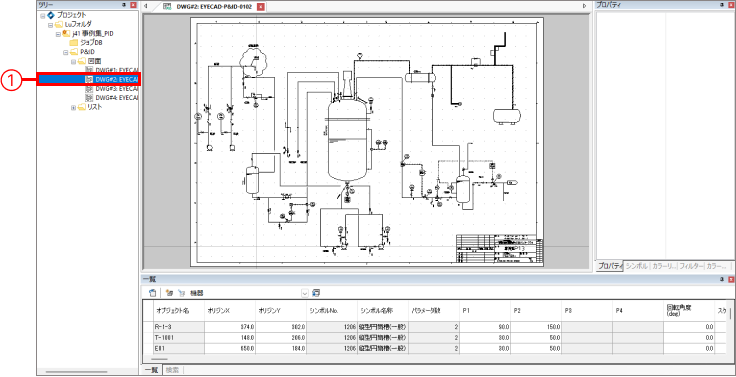

2. ツリーウィンドウで印刷したい図面（①）をダブルクリックし、メインウィンドウに図面を表示します。



3. 印刷内容と印刷設定を確認します。

   印刷プレビューで印刷内容を確認する

   ホームタブの［印刷］の▼／［ファイル］メニューの［印刷］から［印刷プレビュー］をクリックします。

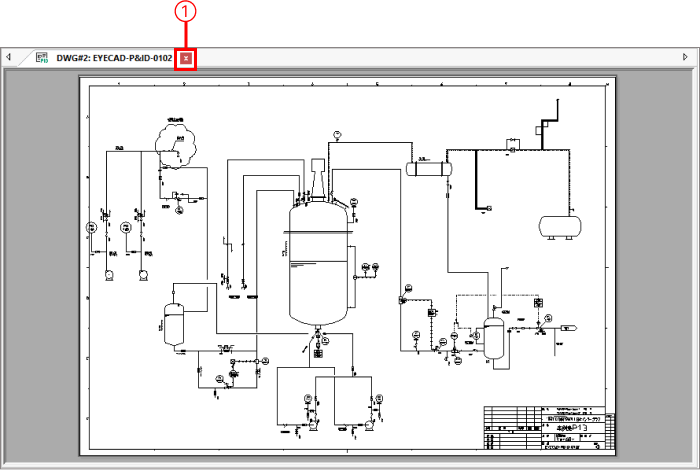

   図面の画面に戻る場合は、［印刷プレビュー］タブの［閉じる］（①）または印刷プレビュー画面の②をクリックします。



   印刷設定を確認する

   ホームタブの［印刷］の▼／［ファイル］メニューの［印刷］から［印刷設定］をクリックします。

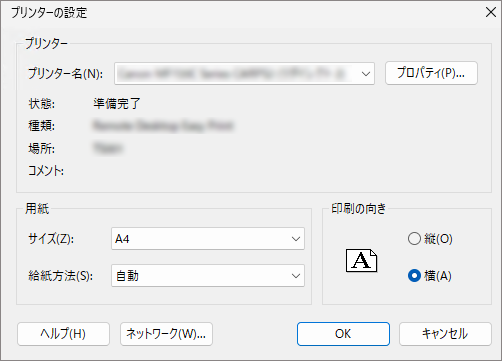

   表示される［プリンターの設定］ダイアログで、設定内容を確認／変更します。



4. ホームタブの［印刷］／［ファイル］メニューの［印刷］から［印刷］をクリックします。

1. Luを開きます。

2. ツリーウィンドウで印刷したい図面（①）をダブルクリックし、メインウィンドウに図面を表示します。



3. ホームタブの［エクスポート］／［ファイル］メニューから［エクスポート］をクリックします。

4. ［名前を付けて保存］ダイアログが表示され、所定の場所にDWGまたはDXFファイルを出力できます。

   出力ファイルの種類は、ダイアログの［ファイルの種類］で選択できます。

   EYEPIDの図面はEYECAD専用のフォントgkanji.shxを使用しています。このフォントはEYECADインストールフォルダの下のeyx\Config(デフォルトでc:\EYECAD\eyx\Config)に置いてあります。他の2D CADで表示する場合、必要であればこのフォントファイルを使用する2D CADのフォントフォルダにコピーしてお使いください。
