1605 一般機器図形
ここでは一般機器図形のシンボルを一覧で確認できます。
説明

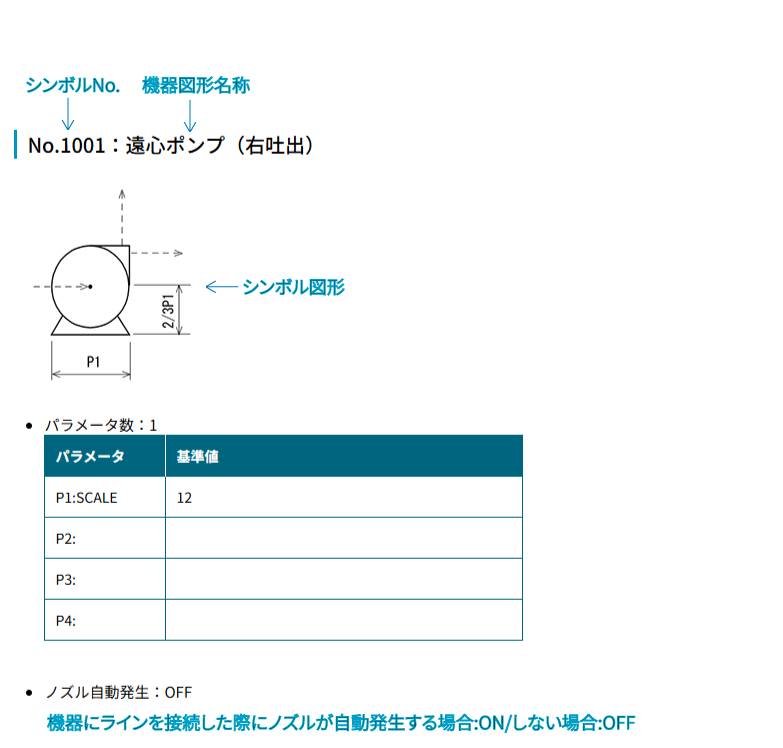

- シンボル一覧の構成は以下のとおりです。
No.1001：遠心ポンプ（右吐出）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1002：遠心ポンプ（左吐出）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1003：往復動ポンプ（一連）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1004：往復動ポンプ（二連両）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1005：往復動ポンプ（二連片）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1006：往復動ポンプ（三連片）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1007：ギヤポンプ（縦型）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1008：ギヤポンプ（横型）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF

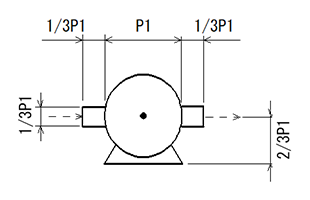

No.1009：真空ポンプ
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1010：ラインポンプ
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF

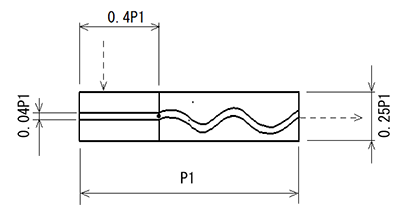

No.1011：スネークポンプ
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 30 P2: P3: P4: -
ノズル自動発生：OFF
No.1012：スクリューポンプ
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 30 P2: P3: P4: -
ノズル自動発生：OFF
No.1013：エアードポンプ
-
パラメータ数：4
パラメータ 基準値 P1:WIDTH 5 P2:HEIGHT 12 P3:B-WIDTH 7 P4:RADIUS 10 -
ノズル自動発生：OFF
No.1014：ポンプ
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1051：遠心式圧縮機
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1052：往復動式圧縮機
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1053：ファン(1)
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1054：ファン(2)
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1055：ルーツ・ブロワ
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1056：ファン
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：OFF
No.1101：固定管板式熱交換器（横型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 40 P3: P4: -
ノズル自動発生：ON
No.1102：固定管板式熱交換器（縦型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 40 P3: P4: -
ノズル自動発生：ON
No.1103：固定管板式熱交換器（角頭型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 40 P3: P4: -
ノズル自動発生：ON
No.1104：遊動頭式熱交換器
-
パラメータ数：3
パラメータ 基準値 P1:DIA 20 P2:LENGTH 60 P3:HEAD 24 P4: -
ノズル自動発生：ON

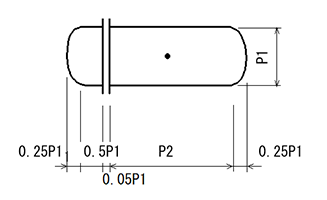

No.1105：Uチューブ式熱交換器
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 50 P3: P4: -
ノズル自動発生：ON
No.1106：ケトル式熱交換器
-
パラメータ数：3
パラメータ 基準値 P1:DIA 20 P2:LENGTH 70 P3:KETTLE 28 P4: -
ノズル自動発生：ON
No.1107：固定管板式熱交換器（液留め付）
-
パラメータ数：3
パラメータ 基準値 P1:DIA 20 P2:LENGTH 50 P3:SUMP 8 P4: -
ノズル自動発生：ON
No.1108：熱交換器(簡略表現)
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 16 P2: P3: P4: -
ノズル自動発生：OFF
No.1109：熱交換器（シェル）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 40 P3: P4: -
ノズル自動発生：ON
No.1110：熱交換器（シェル）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 50 P3: P4: -
ノズル自動発生：ON

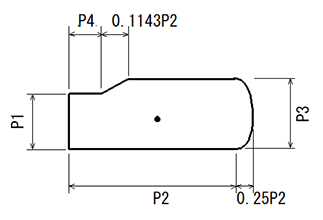

No.1111：熱交換器（シェル）
-
パラメータ数：4
パラメータ 基準値 P1:DIA 20 P2:LENGTH 70 P3:KETTLE 28 P4:BLENGTH 20 -
ノズル自動発生：ON
No.1112：熱交換器（シェル）
-
パラメータ数：4
パラメータ 基準値 P1:DIA 20 P2:LENGTH 50 P3:SUMPPOS 8 P4:SUMPWTD 10 -
ノズル自動発生：ON
No.1113：熱交換器(簡略表現)
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 16 P2: P3: P4: -
ノズル自動発生：OFF
No.1151：二重管式熱交換器（同方向）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 4 P2:LENGTH 30 P3: P4: -
ノズル自動発生：ON
No.1152：二重管式熱交換器（異方向）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 4 P2:LENGTH 30 P3: P4: -
ノズル自動発生：ON
No.1153：エアーフィンクーラー
-
パラメータ数：2
パラメータ 基準値 P1:HEIGHT 25 P2:WIDTH 30 P3: P4: -
ノズル自動発生：ON

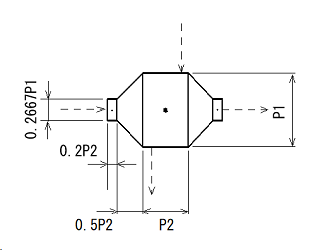

No.1154：フィンチューブ式熱交換器
-
パラメータ数：2
パラメータ 基準値 P1:HEIGHT 15 P2:WIDTH 10 P3: P4: -
ノズル自動発生：ON

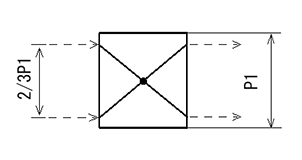

No.1155：プレート式熱交換器
-
パラメータ数：2
パラメータ 基準値 P1:HEIGHT 18 P2:WIDTH 16 P3: P4: -
ノズル自動発生：ON
No.1156：スパイラル式熱交換器
-
パラメータ数：2
パラメータ 基準値 P1:HEIGHT 20 P2:WIDTH 16 P3: P4: -
ノズル自動発生：ON
No.1157：コイル・クーラー
-
パラメータ数：2
パラメータ 基準値 P1:HEIGHT 40 P2:WIDTH 30 P3: P4: -
ノズル自動発生：OFF
No.1201：コーンルーフ型貯槽
-
パラメータ数：2
パラメータ 基準値 P1:WIDTH 60 P2:HEIGHT 40 P3: P4: -
ノズル自動発生：ON
No.1202：ドームルーフ型貯槽
-
パラメータ数：2
パラメータ 基準値 P1:WIDTH 60 P2:HEIGH 40 P3: P4: -
ノズル自動発生：ON
No.1203：開放貯槽
-
パラメータ数：2
パラメータ 基準値 P1:WIDTH 60 P2:HEIGHT 40 P3: P4: -
ノズル自動発生：ON
No.1204：球形貯槽
-
パラメータ数：2
パラメータ 基準値 P1:WIDTH 50 P2:HEIGHT 60 P3: P4: -
ノズル自動発生：ON
No.1205：横型円筒槽（一般）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 30 P2:LENGTH 50 P3: P4: -
ノズル自動発生：ON
No.1206：縦型円筒槽（一般）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 30 P2:LENGTH 50 P3: P4: -
ノズル自動発生：ON
No.1207：横型円筒槽（液留め付）
-
パラメータ数：3
パラメータ 基準値 P1:WIDTH 30 P2:HEIGHT 50 P3:SUMP 10 P4: -
ノズル自動発生：ON
No.1208：角型槽
-
パラメータ数：2
パラメータ 基準値 P1:WIDTH 60 P2:HEIGHT 40 P3: P4: -
ノズル自動発生：ON
No.1209：縦型円筒槽（平屋根平底）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 30 P2:LENGTH 50 P3: P4: -
ノズル自動発生：ON
No.1210：縦型円筒槽（平屋根丸底）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 30 P2:LENGTH 50 P3: P4: -
ノズル自動発生：ON
No.1211：縦型円筒槽（平屋根円錐底）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 30 P2:LENGTH 50 P3: P4: -
ノズル自動発生：ON
No.1212：縦型円筒槽（丸屋根円錐底）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 30 P2:LENGTH 50 P3: P4: -
ノズル自動発生：ON
No.1213：縦型円筒槽（平屋根円錐底）（3パラメータ）
-
パラメータ数：3
パラメータ 基準値 P1:DIA 30 P2:S-HEIGHT 50 P3:C-HEIGHT 20 P4: -
ノズル自動発生：ON
No.1214：縦型円筒槽（丸屋根円錐底）（3パラメータ）
-
パラメータ数：3
パラメータ 基準値 P1:DIA 30 P2:S-HEIGHT 50 P3:C-HEIGHT 20 P4: -
ノズル自動発生：ON
No.1215：コーンルーフ型貯槽
-
パラメータ数：3
パラメータ 基準値 P1:DIA 60 P2:S-HEIGHT 40 P3:C-HEIGHT 10 P4: -
ノズル自動発生：ON
No.1251：タワー（標準型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 10 P2:HEIGHT 60 P3: P4: -
ノズル自動発生：ON
No.1252：タワー（下部太型）
-
パラメータ数：4
パラメータ 基準値 P1:DIA 10 P2:HEIGHT 60 P3:B-DIA 14 P4:B-HEIGHT 20 -
ノズル自動発生：ON
No.1253：タワー（上部太型）
-
パラメータ数：4
パラメータ 基準値 P1:DIA 10 P2:HEIGHT 60 P3:T-DIA 14 P4:T-HEIGHT 20 -
ノズル自動発生：ON
No.1301：ホッパ
-
パラメータ数：3
パラメータ 基準値 P1:WIDTH 40 P2:HEIGHT 40 P3:FLANGE 6 P4: -
ノズル自動発生：ON
No.1302：ロータリーバルブ
-
パラメータ数：1
パラメータ 基準値 P1:FLANGE 6 P2: P3: P4: -
ノズル自動発生：OFF
No.1303：サイロ
-
パラメータ数：3
パラメータ 基準値 P1:WIDTH 40 P2:HEIGHT 40 P3:FLANGE 6 P4: -
ノズル自動発生：ON
No.1304：サイクロン
-
パラメータ数：2
パラメータ 基準値 P1:DIA 12 P2:HEIGHT 10 P3: P4: -
ノズル自動発生：ON

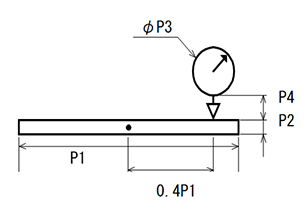

No.1305：計量器
-
パラメータ数：4
パラメータ 基準値 P1:WIDTH 70 P2:HEIGHT 3 P3:GAGE-DIA 10 P4:G-HEIGHT 7 -
ノズル自動発生：ON
No.1331：バッグフィルター
-
パラメータ数：2
パラメータ 基準値 P1:DIA 16 P2:HEIGHT 16 P3: P4: -
ノズル自動発生：ON
No.1332：エアーフィルター
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 20 P2: P3: P4: -
ノズル自動発生：ON
No.1333：フィルター
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 20 P2: P3: P4: -
ノズル自動発生：ON
No.1334：電気集塵機
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 20 P2:HEIGHT 20 P3: P4: -
ノズル自動発生：ON
No.1335：ドラムフィルター
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 12 P2: P3: P4: -
ノズル自動発生：ON
No.1336：フィルタープレス
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 24 P2:HEIGHT 16 P3: P4: -
ノズル自動発生：ON
No.1351：シックナ
-
パラメータ数：2
パラメータ 基準値 P1:DIA 40 P2:HEIGHT 15 P3: P4: -
ノズル自動発生：ON
No.1352：重力沈降式分離器
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 24 P2:HEIGHT 15 P3: P4: -
ノズル自動発生：ON
No.1353：かご型遠心分離器
-
パラメータ数：2
パラメータ 基準値 P1:DIA 24 P2:HEIGHT 15 P3: P4: -
ノズル自動発生：ON
No.1401：コンベヤ（バケット型）
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 50 P2:WIDTH 8 P3: P4: -
ノズル自動発生：OFF
No.1402：コンベヤ（ベルト型）
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 50 P2:WIDTH 6 P3: P4: -
ノズル自動発生：OFF
No.1403：コンベヤ（スクリュー型）
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 50 P2:WIDTH 6 P3: P4: -
ノズル自動発生：OFF

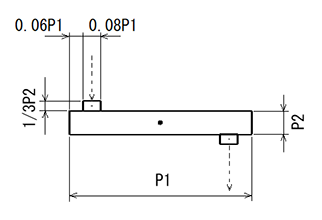

No.1404：コンベヤ（フロー型）
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 50 P2:WIDTH 6 P3: P4: -
ノズル自動発生：OFF

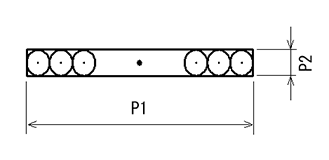

No.1405：コンベヤ（ローラ型）
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 50 P2:WIDTH 4 P3: P4: -
ノズル自動発生：OFF

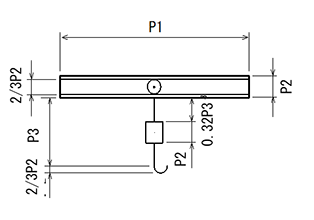

No.1406：ホイスト・レール
-
パラメータ数：3
パラメータ 基準値 P1:LENGTH 50 P2:WIDTH 6 P3:HEIGHT 22 P4: -
ノズル自動発生：OFF
No.1407：ロール（一般）
-
パラメータ数：2
パラメータ 基準値 P1:T-DIA 12 P2:B-DIA 12 P3: P4: -
ノズル自動発生：OFF
No.1408：ロール（単独）
-
パラメータ数：1
パラメータ 基準値 P1:SCALE 20 P2: P3: P4: -
ノズル自動発生：OFF
No.1409：三角表示
-
パラメータ数：2
パラメータ 基準値 P1:HEIGHT 20 P2:WIDTH 30 P3: P4: -
ノズル自動発生：OFF
No.1410：ローディングアーム
-
パラメータ数：4
パラメータ 基準値 P1:HEIGHT 65 P2:WIDTH 50 P3:LENGTH 10 P4:B-DIA 5 -
ノズル自動発生：OFF
No.1501：エジェクタ（横型）
-
パラメータ数：2
パラメータ 基準値 P1:HEAD 7 P2:LENGTH 15 P3: P4: -
ノズル自動発生：ON
No.1502：エジェクタ（縦型）
-
パラメータ数：2
パラメータ 基準値 P1:HEAD 7 P2:LENGTH 15 P3: P4: -
ノズル自動発生：ON
No.1503：バロメトリックコンデンサ
-
パラメータ数：2
パラメータ 基準値 P1:DIA 12 P2:LENGTH 14 P3: P4: -
ノズル自動発生：ON
No.1504：シール タンク
-
パラメータ数：2
パラメータ 基準値 P1:WIDTH 20 P2:HEIGHT 15 P3: P4: -
ノズル自動発生：ON
No.1505：ボイラ
-
パラメータ数：3
パラメータ 基準値 P1:WIDTH 25 P2:HEIGHT 30 P3:DIA 10 P4: -
ノズル自動発生：ON
No.1506：加熱炉
-
パラメータ数：2
パラメータ 基準値 P1:WIDTH 16 P2:HEIGHT 40 P3: P4: -
ノズル自動発生：ON
No.1507：冷水塔
-
パラメータ数：2
パラメータ 基準値 P1:WIDTH 30 P2:HEIGHT 25 P3: P4: -
ノズル自動発生：ON
No.1508：タービン
-
パラメータ数：2
パラメータ 基準値 P1:DIA 16 P2:HEIGHT 20 P3: P4: -
ノズル自動発生：ON

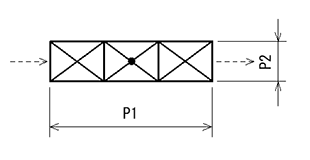

No.1509：スタティックミキサ(1)
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 30 P2:HEIGHT 6 P3: P4: -
ノズル自動発生：ON

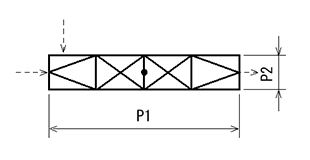

No.1510：スタティックミキサ(2)
-
パラメータ数：2
パラメータ 基準値 P1:LENGTH 40 P2:HEIGHT 6 P3: P4: -
ノズル自動発生：ON
No.1511：煙突
-
パラメータ数：3
パラメータ 基準値 P1:HEIGHT 40 P2:B-DIA 10 P3:T-DIA 5 P4: -
ノズル自動発生：OFF
No.1601：撹拌機（単プロペラ型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1602：撹拌機（複プロペラ型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1603：撹拌機（単タービン型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1604：撹拌機（複タービン型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1605：撹拌機（アンカー型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1606：撹拌機（パドル型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1607：撹拌機（スクリュー型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 12 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1608：撹拌機（ヘリカル・リボン型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1609：撹拌機（GLパドル型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1610：撹拌機（GLアンカー型）
-
パラメータ数：2
パラメータ 基準値 P1:DIA 20 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1611：撹拌機（角）*文字は任意で入力
-
パラメータ数：2
パラメータ 基準値 P1:DIA 10 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
No.1612：撹拌機（丸）*文字は任意で入力
-
パラメータ数：2
パラメータ 基準値 P1:DIA 10 P2:LENGTH 45 P3: P4: -
ノズル自動発生：OFF
