1706 機器の配置／編集

図面上に機器や機器付属品、ノズル／マンホール、機番や機器名称などのタグ類、機器仕様を配置したり、編集したりする方法について説明します。

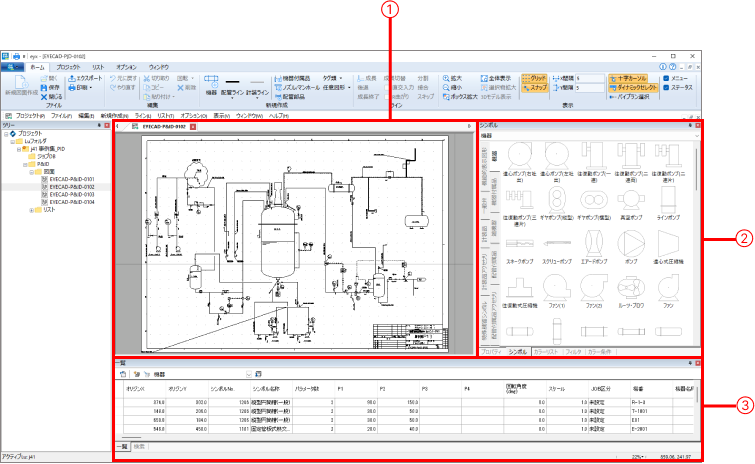

機器や機器付属品（オブジェクト）などはシンボルウィンドウ（②）やメニューから選択して図面編集ウィンドウ内（①）に配置します。

各オブジェクトの設定内容はプロパティウィンドウや一覧ウィンドウ（③）で編集したり、確認することができます。

P&IDレイヤ設定について

タグ類や機器仕様などのオブジェクトの場合、表示／非表示はP&IDレイヤ設定が優先されます。

そのためP&IDレイヤ設定で非表示に設定している場合は、オブジェクトごとのプロパティで表示／非表示を設定してもすべて非表示となります。

P&IDレイヤ設定で表示とした場合は、オブジェクトごとの表示／非表示設定が有効になります。

レイヤ設定については、「17-03 レイヤ設定」を参照してください。

機器の新規作成は、メニューから作成する方法と、シンボルウィンドウから作成する方法があります。

方法1：メニューから新規作成する

1. 図面を表示します。

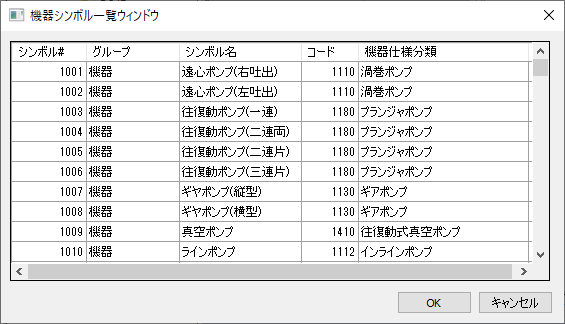

2. ホームタブの［機器］または［新規作成］メニューから［機器］をクリックすると、［機器シンボル一覧ウィンドウ］が表示されます。



   参考

   • 機器シンボルの一覧は、「16-05 一般機器図形」を参照してください。

3. 一覧リストから使用する機器（シンボル名）を選択し、［OK］をクリックします。

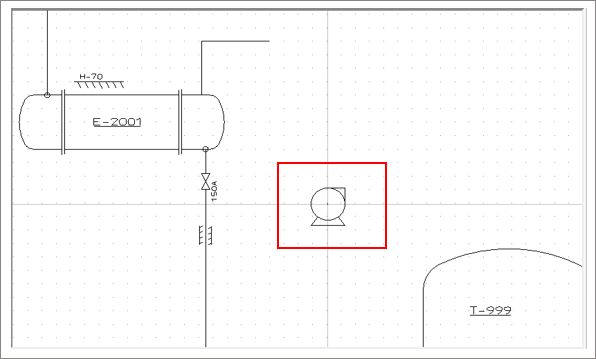

4. 図面編集ウィンドウでシンボルを配置したい位置をクリックします。

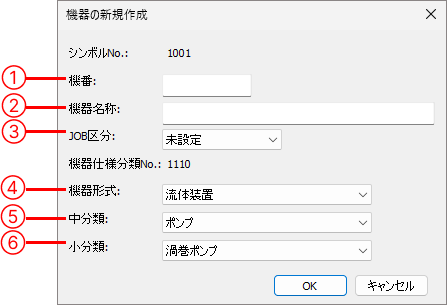

5. ［機器の新規作成］ダイアログが表示されるので、機番や機器名称など必要事項を入力し、［OK］をクリックします。



   項目名	入力タイプ	入力制限	備考
   ①機番	文字列	10文字	機番はプラント内で重複しないようにしてください。 指定した機番がLu内ですでに使われていると警告が表示されます。 機番について詳しくは、「機番の追加」を参照してください。
   ②機器名称	文字列	38文字	ユーザーが機器に付けることができる名称 機器名称について詳しくは、「機器名称の追加」を参照してください。
   ③JOB区分	選択形式	－	JOB区分には「プラント属性(EYESPEC)」で定義したものが選択肢に現れます。『02-16-1-1 Job区分設定』を参照してください。
   ④機器形式	選択形式	－	機器形式を選択します。
   ⑤中分類	選択形式	－	機器の中分類を選択します。
   ⑥小分類	選択形式	－	機器の小分類を選択します。

   参考

   • ［機器仕様分類#］はシンボルのデフォルトの機器仕様分類#が表示されます。未設定の場合-1となります。
   • ［機器仕様分類#］は機器形式、中分類、小分類で決まります。
   • 機器仕様分類によって機器を選択したときのプロパティ項目は変わります。
   • 機器仕様分類別のプロパティについては、参考資料の『全プロパティ一覧.pdf』を参照してください。

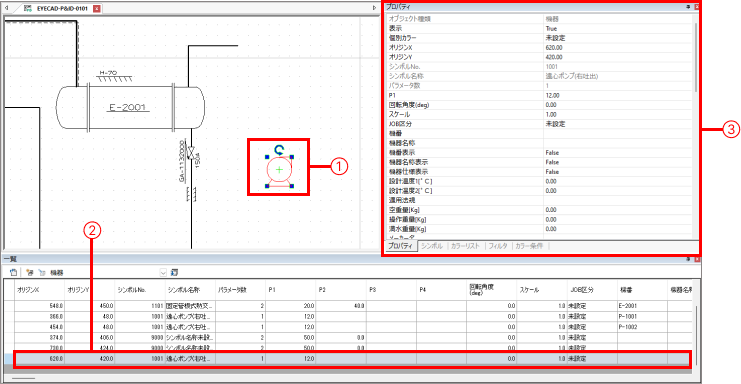

   機器が配置されます（①）。また、一覧ウィンドウ（②）とプロパティウィンドウ（③）にも配置した機器の情報が追加されます。



方法2：シンボルウィンドウから作成する

1. 図面を表示します。

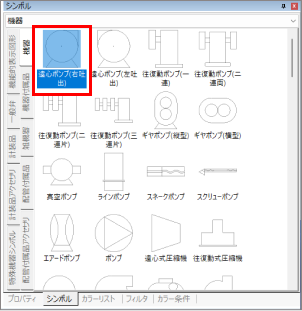

2. 機器シンボルウィンドウの［機器］から使用したいシンボルを選択します。

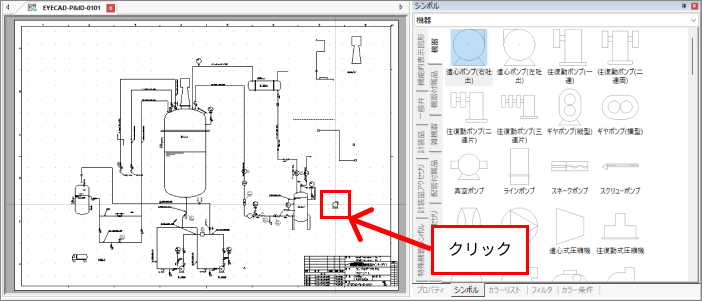

3. 図面編集ウィンドウでシンボルを配置したい位置をクリックします。



4. ［機器の新規作成］ダイアログが表示されるので、「方法1：メニューから新規作成する」の手順5と同様に、機番や機器名称など必要事項を入力し、［OK］をクリックします。

   機器が配置され、一覧ウィンドウ、プロパティウィンドウにも配置した機器の情報が追加されます。

   参考

   • 追加したオブジェクトの編集方法は、「図面オブジェクトの編集」を参照してください。

図面編集ウィンドウ上の機器に機器付属品を配置します。

機器付属品は、メニューから追加する方法と、シンボルウィンドウから追加する方法があります。

方法1：メニューから追加する

1. 図面を表示します。

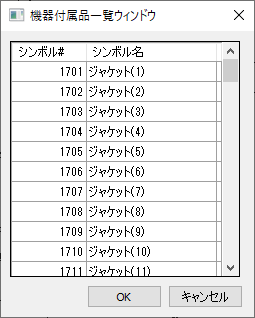

2. ホームタブの［機器付属品］または［新規作成］メニューから［機器付属品］をクリックすると、［機器付属品一覧ウィンドウ］が表示されます。



3. シンボル#やシンボル名を選択して、［OK］をクリックします。

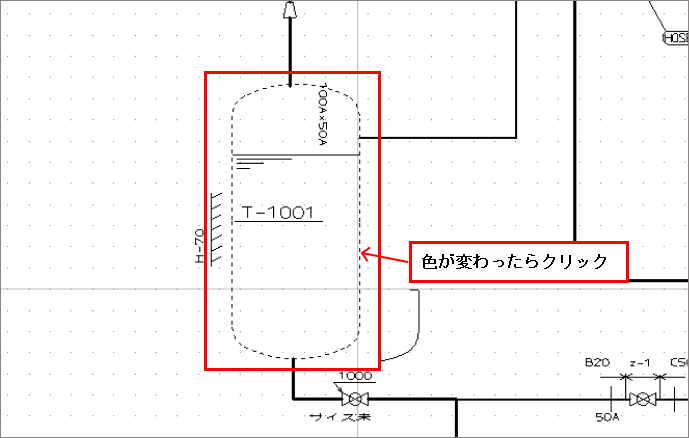

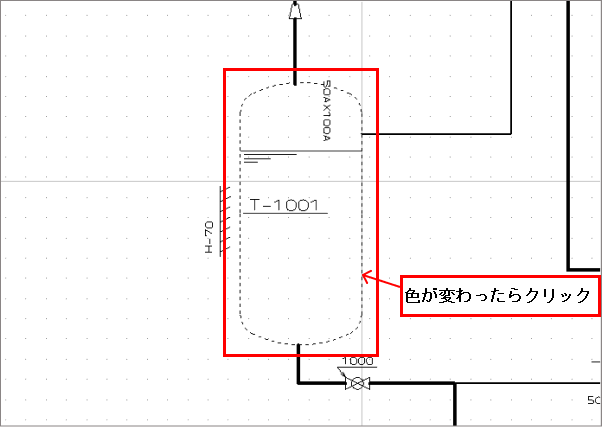

4. 図面編集ウィンドウでシンボルを配置したい機器にカーソルを合わせ、色が変わったところでクリックします。

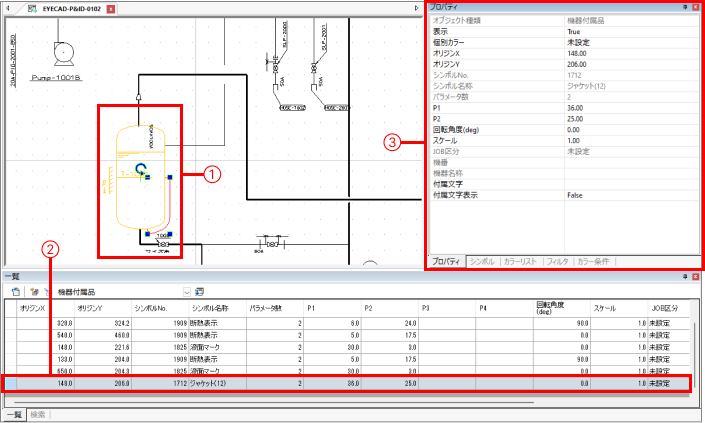

   機器付属品が配置されます（①）。また、一覧ウィンドウ（②）とプロパティウィンドウ（③）にも配置した機器付属品の情報が追加されます。



方法2：シンボルウィンドウから追加する

1. 図面を表示します。

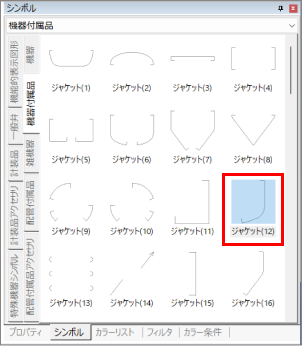

2. 機器シンボルウィンドウの［機器付属品］から使用したいシンボルを選択します。



3. 「方法1：メニューから追加する」の手順4と同様に、図面編集ウィンドウでシンボルを配置したい機器にカーソルを合わせ、色が変わったところでクリックします。

   機器付属品が配置され、一覧ウィンドウ、プロパティウィンドウにも配置した機器付属品の情報が追加されます。

   参考

   • 追加したオブジェクトの編集方法は、「図面オブジェクトの編集」を参照してください。

図面上の機器にノズル／マンホールを配置します。配置したノズル／マンホールは配管と接続できます。

1. 図面を表示します。

2. ホームタブの［ノズル/マンホール］または［新規作成］メニューから［ノズル/マンホール］をクリックします。

3. 図面編集ウィンドウでノズル／マンホールを配置したい機器にカーソルを合わせ、色が変わったところでクリックします。

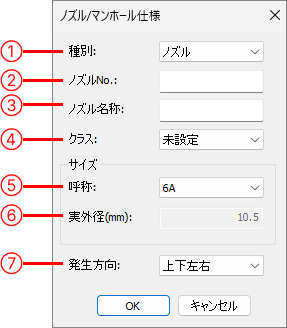

4. ［ノズル/マンホール仕様］ダイアログが表示されるので、必要事項を入力し、［OK］をクリックします。



   項目名	入力タイプ	入力制限	備考
   ①種別	選択方式	－	[ノズル][閉止ノズル][ノズル(平面用)][ノズル中サイズ][パッドノズル][マンホール][ハンドホール]から選択可能です。 ［ノズル］を選び④クラスと⑤サイズを設定するとPMSを参照し接続形式がフランジなら[フランジノズル]、クランプなら[クランプノズル]、その他は[一般ノズル]に切り替わります。
   ②ノズルNo.	文字列	12文字	ノズル番号を設定します。
   ③ノズル名称	文字列	48文字	ノズル名称を入力します。
   ④クラス	選択形式	－	クリックすると表示されるリストから選択します。
   ⑤サイズ：呼称	選択形式	－	クリックすると表示されるリストから選択します。
   ⑥サイズ：実外径(mm)	整数	－	⑤で設定した呼称の実外径が表示されます。
   ⑦発生方向	選択形式	－	［上下左右］：ノズルの向きのX軸またはY軸に平行に発生します。 ［法線方向］：クリックした機器の線分に垂直に発生します。 ライン生成時、自動発生ノズルは発生方向が自動で決まるためこの設定は無視されます。

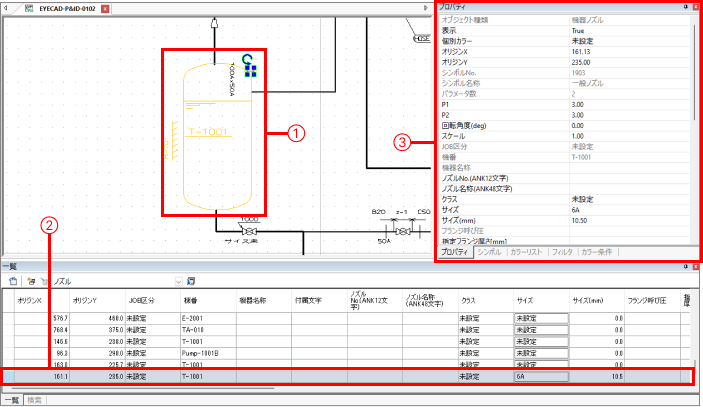

   ノズル／マンホールが配置されます（①）。また、一覧ウィンドウ（②）とプロパティウィンドウ（③）にも配置したノズル／マンホールの情報が追加されます。



   参考

   • ノズルはグリッドにスナップの設定状況には関係なく、機器と接続する位置に発生します。
   • グリッドにスナップをオンにしている場合、ノズルを上下に生成したときはx方向にのみスナップします。ノズルを左右に生成したときは、y方向にのみスナップします。
   • グリッドにスナップをオンにしても、Alt+機器選択時はスナップしません。
   • 追加したオブジェクトの編集方法は、「図面オブジェクトの編集」を参照してください。

機番は機器１つに対して1つだけ設定できます。
機器を配置する際に設定できますが、あとから追加することもできます。
追加した機番は、表示／非表示を設定したり表示位置や名称を編集できます。

1. 図面を表示します。

2. ホームタブの［タグ類］／［新規作成］メニューの［タグ類］から［機番］をクリックします。

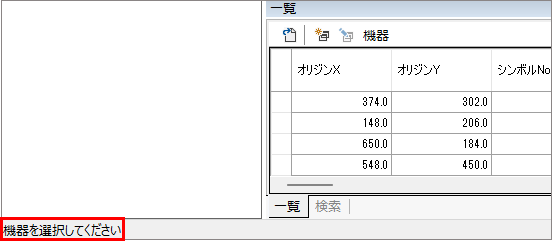

   画面左下のステータスバーに「機器を選択してください」と表示されます。



3. 機番を追加したい機器をクリックします。

   画面左下のステータスバーに「機番の配置場所をクリックしてください」と表示されます。

4. 機番を追加する位置をクリックします。

   ［機番を入力してください］ダイアログが表示されます。



5. 機番を入力して［OK］をクリックします。

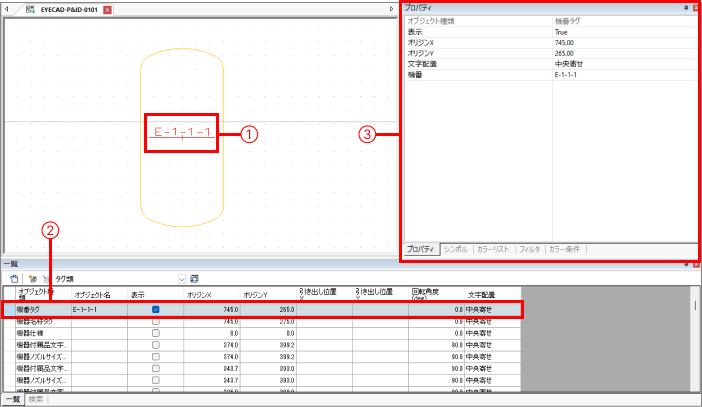

   機器に機番が表示されます（①）。また、一覧ウィンドウ（②）、プロパティウィンドウ（③）にも配置した機番の情報が追加されます。



機番の書き出し位置について

• 機番文字列マーカー

  機番を追加すると機番文字列と機番文字列マーカー（＋）が表示されます。

  機番文字列マーカーのサイズはプロファイルキーで設定できます。



• 書き出し距離（オフセット値）

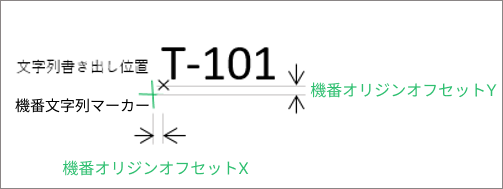

  機番文字列は、機番文字列マーカーを基点にオフセットした位置から書き出されます。

  オフセットはX軸とY軸があり、機番のプロファイルキーで数値を設定できます。

  • X軸＝「機番オリジンオフセットX」
  • Y軸＝「機番オリジンオフセットY」


• 機番文字列マーカーの色

  デフォルトは です。

  マーカーの色は、「17-09 P&ID編集画面（フレームワーク）」の「カラーリストウィンドウ」で変更できます。

• 機番のプロファイルキー

  オフセットの値やマーカーサイズなどは、プロファイル設定で変更できます。設定方法については、「17-08 P&ID編集画面（基本メニュー）」の「プロファイルの設定」を参照してください。

• テーブル名：TPidSettings

  項目	キー	デフォルト値
  機番オリジンオフセットX（mm）	EQUIP_NO_ORIGIN_OFFSET_X	0
  機番オリジンオフセットY（mm）	EQUIP_NO_ORIGIN_OFFSET_Y	5

機番の表示／非表示

P&IDレイヤNo. 18の設定が［0:なし］以外の場合は、機器、または機番を選択した状態で、プロパティウィンドウの［機番表示］から［あり］または［なし］を選択すると表示／非表示を設定できます。

• 機番の形状・文字サイズ

  機番は、P&IDレイヤNo.18の設定値によって、長円、下線、下線（Job区分付）のいずれかで表記され、文字サイズもレイヤ設定で決められます。

機番の編集

• 表示位置の移動

  機番を選択した状態で、ドラッグ＆ドロップすると表示位置を移動できます。プロパティウィンドウで数値を指定して移動することもできます。

• 機番名称の変更

  機器、または機番を選択した状態で、プロパティウィンドウの［機番］から変更できます。

機器名称は機器１つに対して1つだけ設定できます。
設機器を配置する際に設定できますが、あとから追加することもできます。
追加した機器名称は、表示／非表示を設定したり表示位置や名称を編集できます。

1. 図面を表示します。

2. ホームタブの［タグ類］／［新規作成］メニューの［タグ類］から［機器名称］をクリックします。

   画面左下のステータスバーに「機器を選択してください」と表示されます。



3. 機器名称を追加したい機器をクリックします。

   画面左下のステータスバーに「機器名称の配置場所をクリックしてください」と表示されます。

4. 機器名称を追加する位置をクリックします。

   ［機器名称を入力してください］ダイアログが表示されます。



5. 機器名称を入力して［OK］をクリックします。

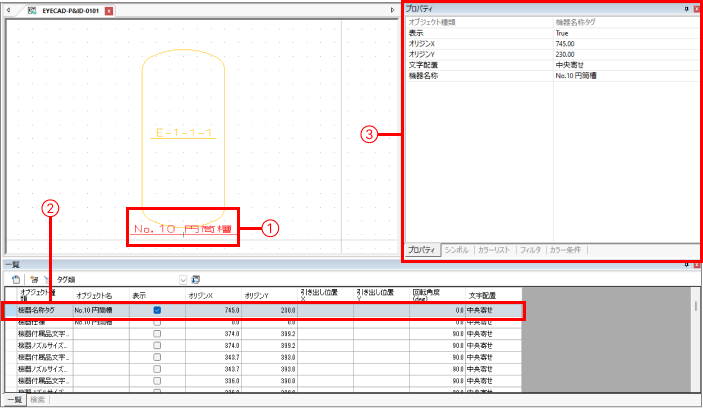

   機器に機器名称が表示されます（①）。また、一覧ウィンドウ（②）、プロパティウィンドウ（③）にも配置した機器名称の情報が追加されます。



機器名称の書き出し位置について

機番と同様にプロファイルで設定された位置から書き出されます。
詳しくは、「機番の書き出し位置について」を参照してください。

• 機器名称のプロファイルキー

• テーブル名：TPidSettings

  項目	キー	デフォルト値
  機器名称オリジンオフセットX（mm）	EQUIP_NAME_ORIGIN_OFFSET_X	0
  機器名称オリジンオフセットY（mm）	EQUIP_NAME_ORIGIN_OFFSET_Y	10

機器名称の表示／非表示

P&IDレイヤNo.22の設定が［0:なし］以外の場合は、機器を選択した状態で、プロパティウィンドウの［機器名称表示］から［あり］または［なし］を選択すると表示／非表示を設定できます。

• 下線・文字サイズ

  P&IDレイヤNo.22の設定値によって、下線、二重下線のどちらかで表記され、文字サイズもレイヤ設定で決められます。

機器名称の編集

• 表示位置の移動

  機器名称を選択した状態で、ドラッグ＆ドロップすると表示位置を移動できます。プロパティウィンドウで数値を指定して移動することもできます。

• 機器名称の変更

  機器、または機番を選択した状態で、プロパティウィンドウの［機器名称］から変更できます。

図面に配置した機器付属品に文字列を追加できます。
機器付属品文字列は機器付属品１つに対して1つだけ設定できます。
追加した機器付属品文字列は、表示／非表示を設定したり表示位置や名称を編集できます。

1. 図面を表示します。

2. ホームタブの［タグ類］／［新規作成］メニューの［タグ類］から［付属品文字列］をクリックします。

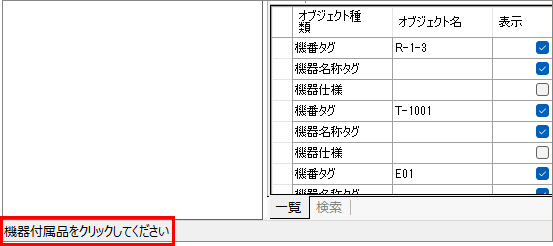

   画面左下のステータスバーに「機器付属品をクリックしてください」と表示されます。



3. 文字列を追加したい機器付属品をクリックします。

   ステータスバーに「文字配置場所をクリックしてください」と表示されます。

   参考

   • 機器付属品以外をクリックすると、再度「機器付属品をクリックしてください」と表示されます。

4. 文字列を追加する位置をクリックします。

   ［付属品文字列を入力してください］ダイアログが表示されます。



5. 文字列を入力して［OK］をクリックします。

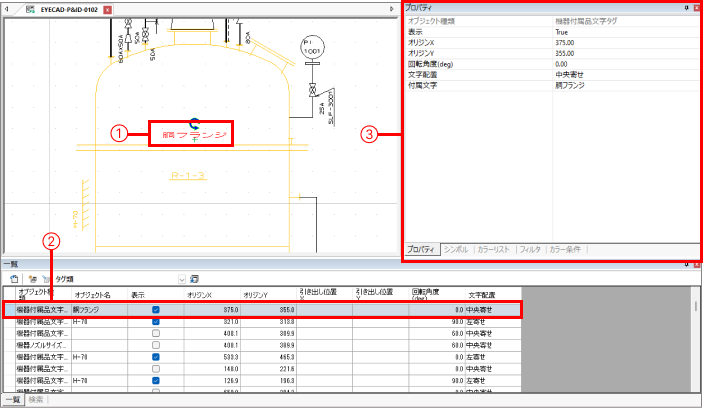

   画面上に入力した文字列が表示されます（①）。また、一覧ウィンドウ（②）、プロパティウィンドウ（③）にも配置した文字列の情報が追加されます。



機器付属品文字列の書き出し位置について

機番のプロファイルで設定された位置から書き出されます。
詳しくは、「機番の書き出し位置について」を参照してください。

機器付属品文字列の表示／非表示

P&IDレイヤNo.28が［0:なし］以外の場合は、機器付属品を選択した状態で、プロパティウィンドウの［付属品文字表示］から［あり］または［なし］を選択すると表示／非表示を設定できます。

• 機器付属品文字列の文字サイズ

  文字サイズは、P&IDレイヤNo.28の設定値によって決められます。

機器付属品文字列の編集

• 表示位置の移動

  機器付属品文字列を選択した状態で、ドラッグ＆ドロップすると表示位置を移動できます。プロパティウィンドウで数値を指定して移動することもできます。

• 機器付属品文字列の変更

  機器付属品文字列を選択した状態で、プロパティウィンドウの［付属品文字］から変更できます。

ノズルサイズはノズル、マンホール（付属品）１つに対して1つだけ設定できます。
ノズル／マンホールを配置する際に設定できますが、あとから追加することもできます。
追加したノズルサイズは、表示／非表示を設定したり表示位置やサイズを編集できます。

1. 図面を表示します。

2. ホームタブの［タグ類］／［新規作成］メニューの［タグ類］から［付属品サイズ］をクリックします。

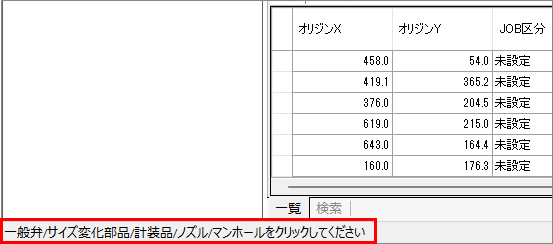

   画面左下のステータスバーに「一般弁/サイズ変化部品/計装品/ノズル/マンホールをクリックしてください」と表示されます。



3. サイズを追加したい機器付属品をクリックします。

   ステータスバーに「サイズ呼称の配置場所をクリックしてください」と表示されます。

   参考

   • 機器付属品以外をクリックすると、再度「一般弁/サイズ変化部品/計装品/ノズル/マンホールをクリックしてください」と表示されます。

4. サイズを追加する位置をクリックします。

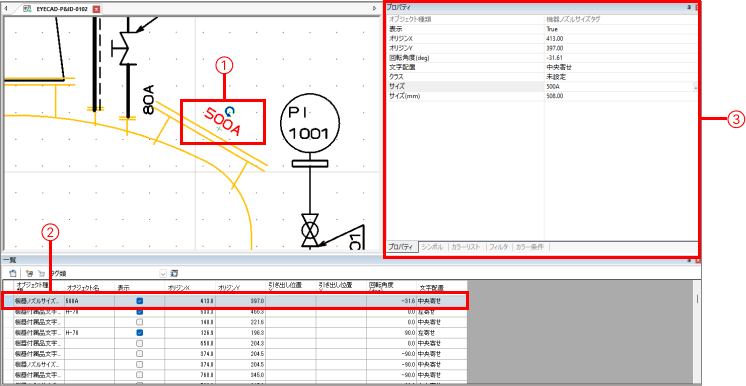

   画面上に入力したサイズが表示され表示されます（①）。また、一覧ウィンドウ（②）、プロパティウィンドウ（③）にも配置した文字列の情報が追加されます。



   参考

   • サイズが指定されていない場合は「サイズ未」と表示されます。クラスやサイズはプロパティウィンドウで指定できます。

ノズルサイズの書き出し位置について

機番のプロファイルで設定された位置から書き出されます。
詳しくは、「機番の書き出し位置について」を参照してください。

ノズルサイズの表示／非表示

P&IDレイヤNo.28が［0:なし］以外の場合は、ノズルサイズ、マンホールを選択した状態で、プロパティウィンドウの［ノズルサイズ文字表示］から［あり］または［なし］を選択すると表示／非表示を設定できます。

• ノズルサイズの文字サイズ

  文字サイズは、P&IDレイヤNo.28の設定値によって決められます。

ノズルサイズの編集

• 表示位置の移動

  ノズルサイズを選択した状態で、ドラッグ＆ドロップすると表示位置を移動できます。プロパティウィンドウで数値を指定して移動することもできます。

• 機器付属品文字列の変更

  ノズルサイズを選択した状態で、プロパティウィンドウの［サイズ］から変更できます。

図面に機器仕様を追加できます。
機器仕様は機器１つに対して1つだけ表示できます。
追加した機器仕様は、表示／非表示を設定したり表示位置やフレームのサイズを編集できます。

1. 図面を表示します。

2. ホームタブの［タグ類］／［新規作成］メニューの［タグ類］から［機器仕様］をクリックします。

   画面左下のステータスバーに「機器を選択してください」と表示されます。



3. 機器仕様を表示したい機器をクリックします。

   画面左下のステータスバーに「機器仕様の配置場所をクリックしてください」と表示されます。

4. 機器仕様を追加する位置をクリックします。

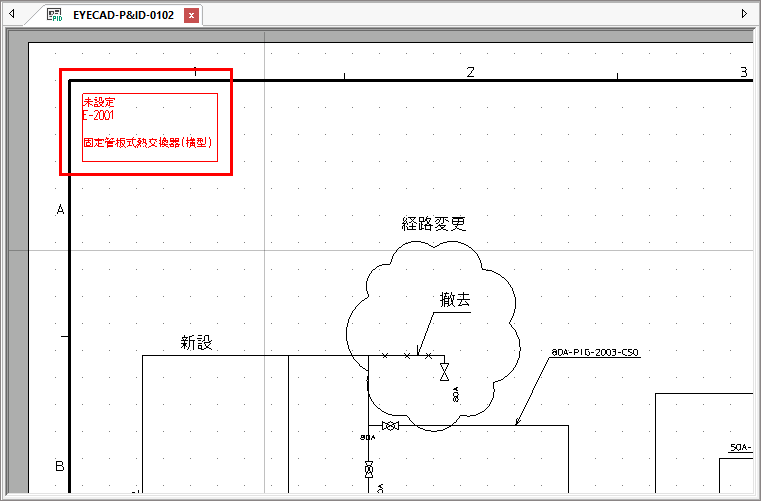

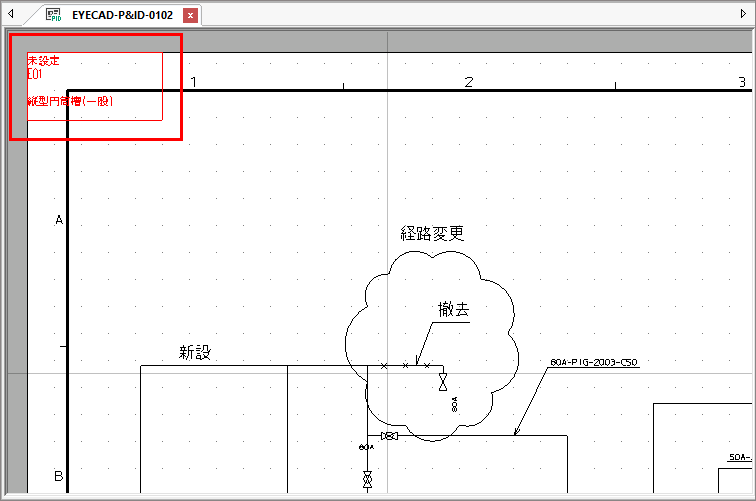

   図面に機器仕様が表示されます。



機器仕様の書き出し位置について

• 機器仕様マーカー

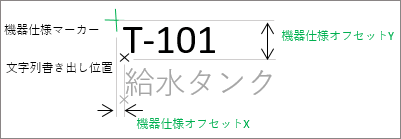

  機器仕様を追加すると機器仕様マーカー（＋）が表示されます。

  マーカーのサイズはプロファイルキーで設定できます。



• 書き出し距離（オフセット値）

  機器仕様は、機器仕様ーカーを基点にオフセットした位置から書き出されます。

  オフセットはX軸とY軸があり、機器仕様のプロファイルキーで数値を設定できます。

  • X軸＝「機器仕様オリジンオフセットX」
  • Y軸＝「機器仕様オリジンオフセットY」


• 機器仕様文字列マーカーの色

  デフォルトは です。

  マーカーの色は、「17-09 P&ID編集画面（フレームワーク）」の「カラーリストウィンドウ」で変更できます。

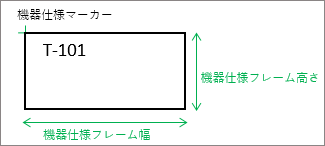

• 機器仕様フレームの高さと幅

  プロファイルで数値を設定できます。

  • 高さ＝「機番仕様フレーム高さ」
  • 幅＝「機器仕様フレーム幅」


• 機器仕様のプロファイルキー

  オフセットの値やマーカーサイズなどは、プロファイル設定で変更できます。設定方法については、「17-08 P&ID編集画面（基本メニュー）」の「プロファイルの設定」を参照してください。

• テーブル名：TPidSettings

  項目	キー	デフォルト値
  機器仕様オフセットX（mm）	EQUIP_SPECIFICATION_OFFSET_X	1
  機器仕様オフセットY（mm）	EQUIP_SPECIFICATION_OFFSET_Y	5
  機器仕様マーカーサイズ（mm）	EQUIP_SPECIFICATION_MARKER_SIZE	5
  機器仕様フレーム高さ（mm）	EQUIP_SPECIFICATION_FLAME_HEIGHT	25
  機器仕様フレーム幅（mm）	EQUIP_SPECIFICATION_FLAME_WIDTH	30
  機器仕様項目間高さ（mm）	EQUIP_SPECIFICATION_ITEM_PITCH_HEIGHT	4
  機器仕様プロパティ名オフセット（mm）	EQUIP_SPECIFICATION_PROPERTY_NAME_OFFSET	-25

機器仕様の表示／非表示

P&IDレイヤNo.12の設定が［0:なし］以外の場合は、機器仕様を選択した状態で、プロパティウィンドウの［機器仕様表示］から［あり］または［なし］を選択すると表示／非表示を設定できます。

機器仕様の編集

• 表示位置の移動

  機器仕様を選択した状態で、ドラッグ＆ドロップすると表示位置を移動できます。プロパティウィンドウで数値を指定して移動することもできます。

  参考

  • 機器を移動しても、機器仕様の位置は変更されません。
