はじめに

P&ID図（Piping and Instrument Flow Diagram）とは、以下の図のことを指します。

プラントの機器、ライン、バルブ、計器類などをシンボルで図式化したプロセスフロー図
機器、配管、電気などの詳細設計および現地工事、運転に必要なプラント全体の技術系統図

P&ID図上には機器、（プロセス）ライン、計装ライン、機器仕様などを記入します。

一般的な図面同様、プロセスとは直接関係ない表題欄、図面枠、図やテキストなども記入できます。

処理フローは原則として左から右にし、上下も意識します（実際の機器に上から入って下から出る処理の場合は、P&ID図面上でも機器の上から入力して下から出力させます。）。

多くの場合、１つのプラントプロセスは複数図面に分割するため、ラインが図面間をまたがる場合は「別図取合」シンボルで接続先が分かるようにします。

本機能はこのP＆ID図面上に機器、（プロセス）ライン、計装ライン等のP＆IDモデル（単にモデルともいう）を作成する機能です。

モデルは図面に属します。異なる図面に同じ機器を入力することも可能ですが、その場合は別のモデルとなります。

P&ID機能分類

フレームワーク機能

P＆ID主要機能となる図面作成を操作するメインウィンドウ機能、およびメインウィンドウと連携操作する各ウィンドウ機能の総称をフレームワーク機能と呼びます。
プラント属性機能
P＆ID作図機能
入出力機能
リスト機能
エラーチェック機能
3D連携機能

画面構成

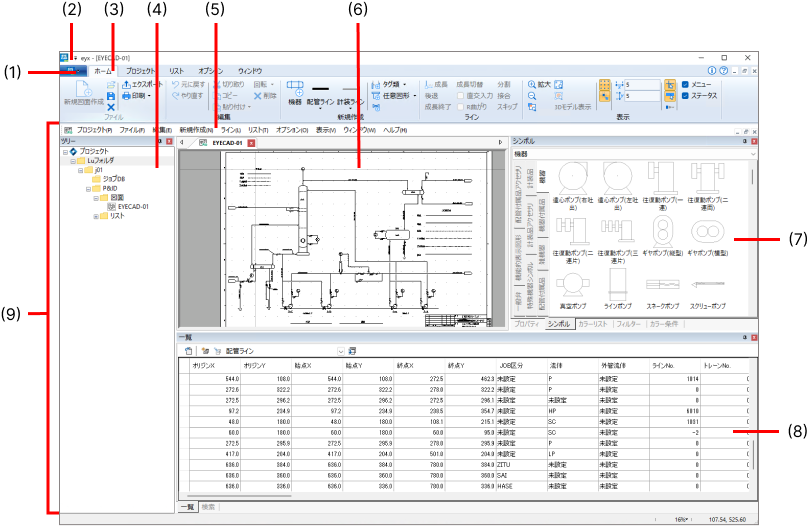

V10統合環境プログラム（eyx）の画面について説明します。

各メニュー、ウィンドウの操作の詳細については、「17-08 P&ID編集画面（基本メニュー）」、「17-09 P&ID編集画面（フレームワーク）」、「17-10 P&ID編集画面（プロパティ）」を参照してください。

アプリケーションメニュー
Luの操作やDBの読み込み、bgフォルダを開くことなどができます。

基本操作については、「17-02 基本操作」を参照してください。
クイックアクセスツールバー
よく使うメニューを登録することができ、表示場所も変更できます。
リボンエリア
Luの操作や、図面を操作するための機能、ウィンドウの表示に関する操作などが表示されます。タブをクリックすることで機能を切り替えることができます。
ツリーウィンドウ
Lu全体の内容がツリー表示されます。ウィンドウ自体をドラッグして移動することでドッキングを解除したり再配置したりすることができます。
メニューバー
プルダウン形式の操作メニューが表示されます。
メインウィンドウ
アプリケーションごとに異なる操作を実行するウィンドウ。テキストなど共通で使用されるウィンドウや、図面やリストなどが表示されます。
プロパティウィンドウ／シンボルウィンドウ／カラーリストウィンドウ／フィルターウィンドウ／カラー条件ウィンドウ
選択したモデルやコンポーネントのプロパティやカラー、フィルターなどの設定ウィンドウがタブ表示されます。各タブをドラッグして移動することでドッキングを解除したり再配置したりすることができます。
一覧ウィンドウ
メインウィンドウ（図面など）に表示しているオブジェクトを一覧表示できるウィンドウです。ウィンドウ上部の一覧ビュー設定から表示項目列を設定したり、ドロップダウンリストからフィルタリングすることができます。また、一覧表示から選択した項目を図面上で拡大することもできます。ウィンドウ自体をドラッグして移動することでドッキングを解除したり再配置したりすることができます。
作業エリア
図面を操作するための作業ウィンドウが表示されます。

（4）～（8）の各ウィンドウの表示／非表示は（3）の「表示」タブで設定できます。

※Luを開いていない場合は「ホーム」タブから設定します。

ウィンドウのドッキング操作

ツリーウィンドウや一覧ウィンドウなどドッキング操作が可能なウィンドウは、以下のようにしてドッキングを解除したり再配置できます。

ここでは、ツリーウィンドウを例に説明します。

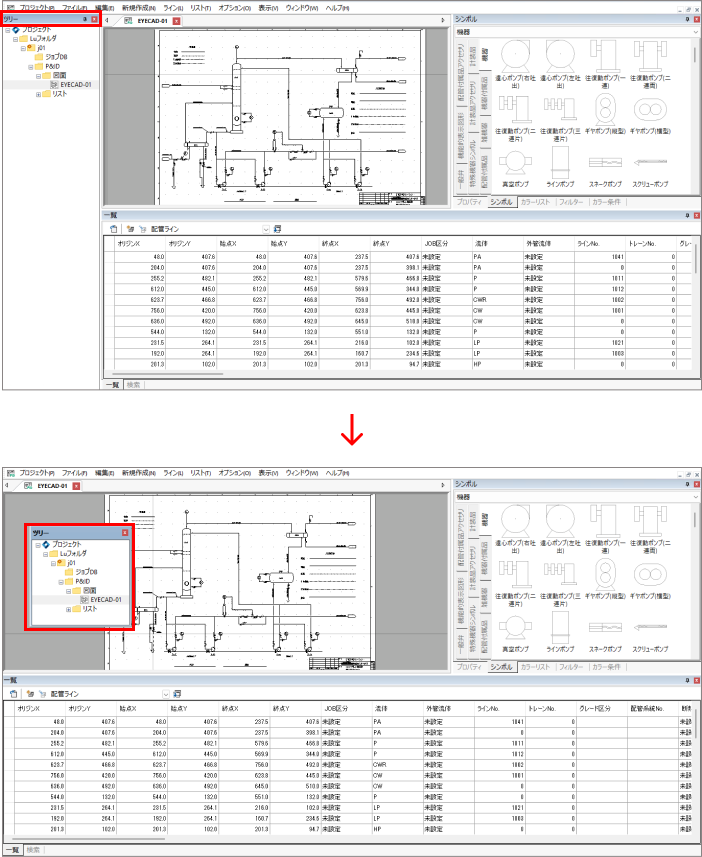

ドッキング解除

ツリーウィンドウの上部にカーソルを合わせて、ドラッグします。
ウィンドウの再配置

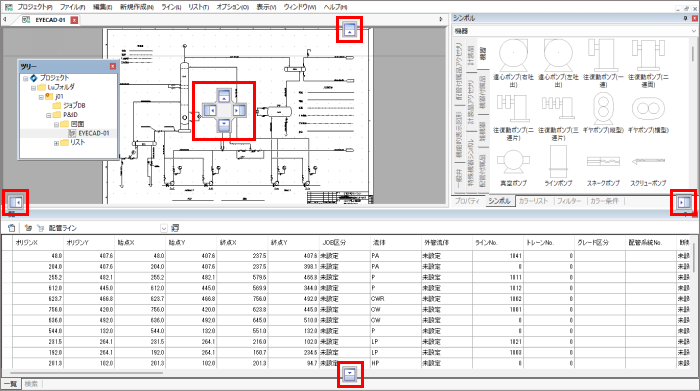

ドッキング解除したツリーウィンドウの上部にカーソルを合わせ、ドラッグすると画面の上下左右とウィンドウエリアに以下のような配置アイコンが表示されます。

たとえば、解除する前の画面左位置にツリーウィンドウを配置したい場合は、画面の左の配置アイコンにツリーウィンドウをドラッグします。

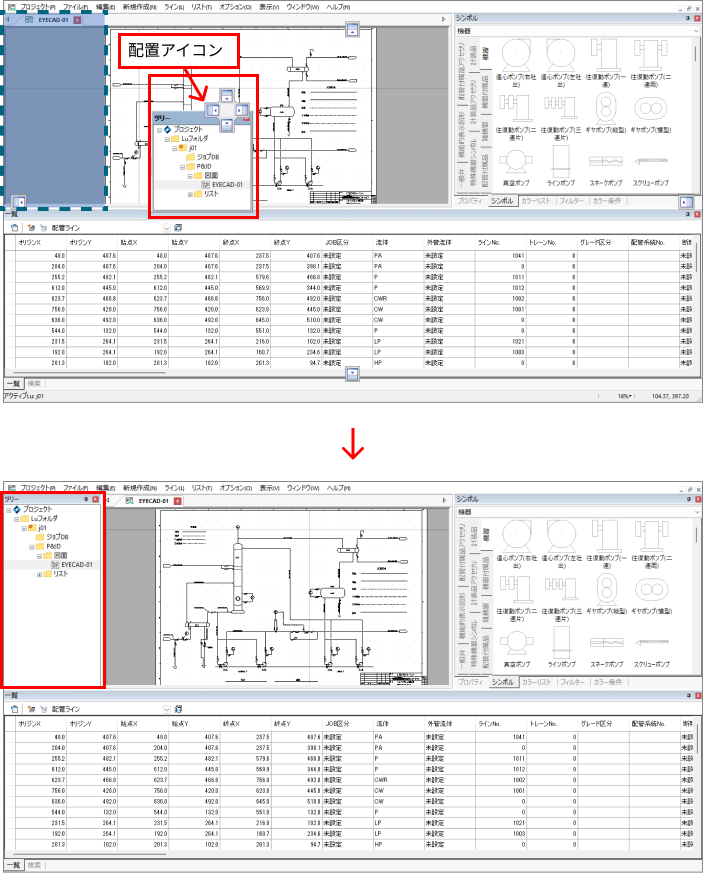

配置位置（青い点線で囲んでいる部分）が表示されたところでドロップすると、ツリーウィンドウが再配置されます。

の配置アイコンは、アイコンが表示されているウィンドウエリアの中にウィンドウを再配置したいときに使います。

以下のようにウィンドウエリア内の配置アイコンにツリーウィンドウをドラッグすると、配置位置（青い点線で囲んでいる部分）が表示されます。※ここでは左の配置アイコンにドラッグしています。ドロップするとウィンドウエリア内にツリーウィンドウが配置されます。

図面要素

P＆ID画面に表示される図面要素(オブジェクト)を下表に示します。

図面要素毎にもつ属性(プロパティ)が異なります。画面上で図面要素を選択するとプロパティウィンドウにその属性を表示します。

図面要素には分類があり、一覧ビューではこの分類に従い図面要素が一覧表示されます。また図面要素には「名前」があり、名前定義プロファイルキーの定義式により決まります。

定義式は各図面要素のプロパティをプロパティ記号(%囲みで指定)を使って定義します。この定義を変更することで名前を変更することができます。

下表に各図面要素の名前定義プロファイルキーとデフォルトの名前とその定義式を示します。

例えば機器の名前は定義式に機番プロパティ記号%EQN%が設定されているので、「機番」がその機器の「名前」となります。

図面要素にはレイヤで表示/非表示やその表示方法を制御できるものがあり、レイヤ#はそのレイヤ番号を表します。

名前定義プロファイルキーはCOMMON_PROPERTY_NAME_を省略しています。例えばEQUIPの場合、実際のプロファイルキーはCOMMON_PROPERTY_NAME_EQUIPとなります。

レイヤはレイヤの設定を参照してください。

プロファイルキーの設定はプロファイルの設定を参照してください。

プロパティやプロパティ記号は参考資料のプロパティタイプとプロパティ一覧.pdfを参照してください。

No.	図面要素	分類	レイヤ#	説明	名前定義プロファイルキー COMMON_PROPERTY_NAME_	デフォルトの名前	デフォルトの定義式
1	機器	機器	-	機器シンボルを図面上に配置することで生成される図面要素で「機番」や「機器名称」などのタグを発生することができます。また「機器」を始点に配管ラインや計装ラインを生成したり、終点として接続することができます。	EQUIP	機番	%EQN%
2	雑機器	機器	-	雑機器は機器と同等で、V9以前のデータ互換のため存在しています。	EQUIP	機番	%EQN%
3	特殊機器	機器	-	特殊機器は機器と同等で、V9以前のデータ互換のため存在しています。	EQUIP	機番	%EQN%
4	機器付属品	機器付属品	-	ノズル、レッグ、ラグなど機器付属品シンボルを親となる機器に配置することで生成される図面要素。機器と一緒に移動、コピー、削除されます。液面シンボルなど物理的な部品ではないものもあります。	EQUIPACC	シンボル名称	%SNM%
5	ノズル	ノズル	14	ノズルコマンドで機器を選択で生成、または機器に配管を接続するときに自動で生成される図面要素。機器付属品の一種です。レイヤ#14で表示/非表示を制御します。	NOZZLE	機番/ノズルNo.	%EQN%/%NZT%
6	配管またはライン (配管ライン)	配管ライン	-	機器、配管部品、配管分岐部を結んで生成されるラインで、始点から終点までの配管部品を含んだ図面要素。	LINE	流体-ラインNo.	%LFL%-%LNO%
7	パイプラン	パイプラン	-	配管ラインで同一サイズ、同一スペックのラインが連続した部分の図面要素。配管ラインと一緒に移動、コピー、削除されます。パイプラン選択モードにしたときに選択できます。	PIPERUN	流体-ラインNo.	%LFL%-%LNO%
8	配管ラインエッジ	配管ラインエッジ	-	配管ラインの直線部分の図面要素。	LINEEDGE	流体-ラインNo.	%LFL%-%LNO%
9	計装ライン	計装ライン	-	機器、配管部品間を結んで生成されるラインで、始点から終点までの図面要素。	INSTLINE	系統No.-ループNo.	%ILN%-%ILL%
10	計装ラインエッジ	計装ラインエッジ	-	計装ラインの直線部分の図面要素。	INSTLINEEDGE	系統No.-ループNo.	%ILN%-%ILL%
11	一般弁（バルブ）	配管付属品	3,15	一般弁シンボルを図面上に配置して生成される図面要素で配管部品の一種。「サイズ」、「クラス」、「バルブタグ」、「付属文字」などを発生できます。レイヤ#3が表示のとき配管ライン上に配置すると「サイズ」が自動で発生します。レイヤ#15が表示のとき配管ライン上に配置するとPMSを参照し接続形状が自動で発生します。	LINEACC_VALVE	シンボル名称	%SNM%
12	配管付属品	配管付属品	3	配管付属品シンボルを図面上に配置して生成される図面要素で配管部品の一種。「サイズ」、「クラス」、「タグNo.」、「付属文字」などを発生できます。	LINEACC	シンボル名称	%SNM%
13	配管付属品アクセサリ	配管付属品	-	配管付属品アクセサリシンボルを配管付属品に配置して生成される図面要素で配管部品の一種。配管付属品と一緒に移動、コピー、削除されます。1つの配管付属品に複数配置することができます。	LINEACC_ACCSESSORY	シンボル名称	%SNM%
14	計装品	計装品	-	計装品シンボルを図面上に配置して生成される図面要素で配管部品の一種。「サイズ」、「クラス」、「タグNo.」、「付属文字」などを発生できます。一部の計装品シンボルは「タグNo.」をシンボル内に発生します。バルブタイプの計装品は「弁作動」文字を発生できます。	EQUIP	シンボル名称	%SNM%
15	計装品アクセサリ	配管付属品	-	計装品アクセサリシンボルを計装品に配置して生成される図面要素で配管部品の一種。計装品と一緒に移動、コピー、削除されます。1つの計装品に複数配置することができます。	LINEACC_INSTACCESSORY	シンボル名称	%SNM%
16	機能シンボル	配管付属品	-	機能シンボルを図面上に配置して生成される図面要素で配管部品の一種。「サイズ」、「クラス」、「付属文字」などを発生できます。配管ラインに挿入すると例えばサイズ変化、クラス変化など属性を変更したりする特別な機能をもちます。	LINEACC_FUNCTION	シンボル名称	%SNM%
17	機番	タグ類	18	機器に発生させる機番文字列の図面要素。レイヤ#18で表示/非表示や表示方法を制御します。	TAG_EQUIPNO	機番	%EQN%
18	機器名称	タグ類	22	機器に発生させる機器名称文字列の図面要素。レイヤ#22で表示/非表示や表示方法を制御します。	TAG_EQUIPNAME	機器名称	%EQC%
19	機器仕様	タグ類	12,13	機器に発生させる機器仕様の図面要素。レイヤ#12で機器仕様の表示/非表示を制御します。レイヤ#13で機器仕様フレームの表示/非表示を制御します。	TAG_EQUIPSPEC	機器仕様	%ECT%
20	ノズルNo.	タグ類	-	ノズルに発生させるノズルNo.文字列の図面要素	TAG_NOZZLENO	ノズルNo.	%NZT%
21	ノズルサイズ	タグ類	28	ノズルに発生させるノズル内外管サイズ呼称文字列の図面要素。レイヤ#28で表示/非表示が制御されます。	TAG_NOZZLESIZE	ノズルサイズ	%NBS%
22	付属文字(機器付属品)	タグ類	-	機器付属品に発生させる付属文字の画面要素	EQUIPACC	付属文字(機器付属品)	%EAT%
23	ラインマーク	タグ類	4-8,21	ラインエッジに発生させる配管仕様の図面要素。エッジが削除されると、ラインマークも削除されます。レイヤ4-8で配管仕様の各要素の表示/非表示、レイヤ21で表示タイプを制御します。	TAG_LINEMARK	ラインマーク	%RMK%
24	サイズ	タグ類	3	配管部品に発生させる内外管サイズ呼称文字列の図面要素。レイヤ#3で表示/非表示を制御します。	TAG_LINEACC_SIZE	配管部品のサイズ呼称	%NBS%
25	クラス	タグ類	3	配管部品に発生させるクラス記号文字列の図面要素。レイヤ#3で表示/非表示を制御します。	TAG_LINEACC_CLASS	配管部品のクラス記号	%ROC%
26	配管付属品タグNo.	タグ類	2	配管付属品に発生させるタグNo.文字列の図面要素。レイヤ#2で表示/非表示、表示方法を制御します。	TAG_LINEACC_TAGNO	配管付属品タグNo.	%ATG%
27	計装品タグNo.	タグ類	10	計装品に発生させるタグNo.文字列の図面要素。レイヤ#10で表示/非表示、表示方法を制御します。	TAG_INSTTAGNO	計装品タグNo.	%ITG%
28	バルブタグ	タグ類	16	一般弁に発生させるバルブタグ文字列の図面要素。レイヤ#16で表示/非表示、表示方法を制御します。	TAG_VALVETAG	バルブタグ	%VNS%
29	弁作動	タグ類	-	計装弁に発生させる弁作動文字列の図面要素	TAG_VALVE_OP	弁作動	%ACS%
30	付属文字(配管部品)	タグ類	-	配管部品に発生させる付属文字の画面要素	TAG_LINEACC_TEXT	付属文字(配管部品)	%PAT%
31	断熱	タグ類	-	機能シンボル:断熱から発生する断熱文字列の図面要素。断熱文字列は断熱方式により断熱記号もしくは断熱材名-厚さが表示される。	TAG_INSUCLASS	断熱	%LIC%
32	任意図形文字	任意図形	-	図面上に発生させる任意図形文字の画面要素	FIGURE_TEXT	任意図形文字	%FST%
33	任意図形線	任意図形	-	図面上に発生させる任意図形線の画面要素	FIGURE_LINE	図形名	%FGN%
34	任意図形円	任意図形	-	図面上に発生させる任意図形円の画面要素	FIGURE_CIRCLE	図形名	%FGN%
35	任意図形円弧	任意図形	-	図面上に発生させる任意図形円弧の画面要素	FIGURE_ARC	図形名	%FGN%
36	任意図形長方形	任意図形	-	図面上に発生させる任意図形線の画面要素	FIGURE_RECTANGLE	図形名	%FGN%
37	任意図形くも形	任意図形	-	図面上に発生させる任意図形くも形の画面要素	FIGURE_LINE	図形名	%FGN%
38	任意図形矢視	任意図形	-	図面上に発生させる任意図形矢視の画面要素	FIGURE_ARROW	図形名	%FGN%
39	任意図形角度	任意図形	-	図面上に発生させる任意図形角度の画面要素	FIGURE_ANGLE	図形名	%FGN%
40	任意図形コマ図	任意図形	-	図面上に発生させる任意図形コマ図の画面要素	FIGURE_DRAWING	図形名	%FGN%
