16-05 一般機器図形

1605 一般機器図形

ここでは一般機器図形のシンボルを一覧で確認できます。

説明

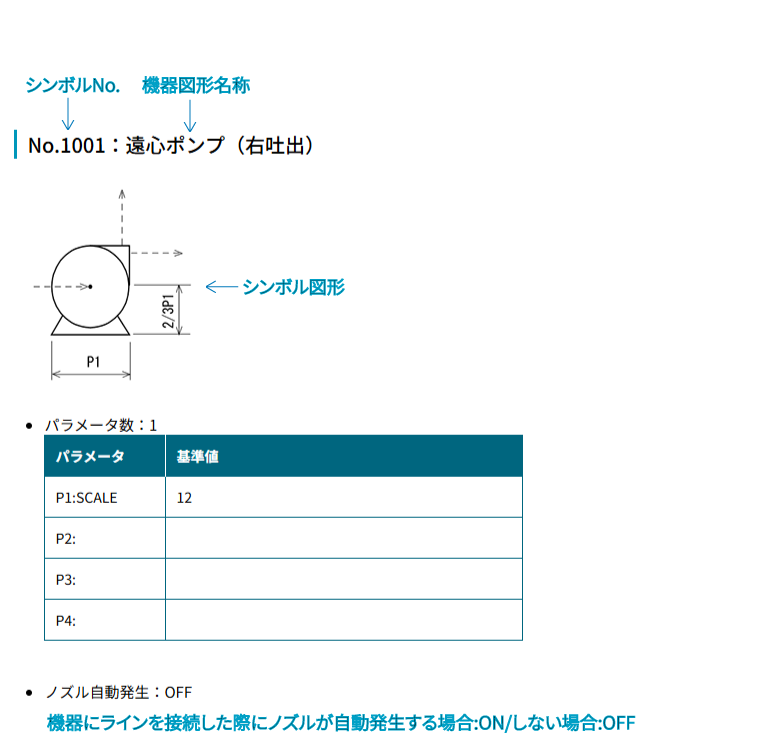

シンボル一覧の構成は以下のとおりです。

No.1001：遠心ポンプ（右吐出）

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1002：遠心ポンプ（左吐出）

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1003：往復動ポンプ（一連）

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1004：往復動ポンプ（二連両）

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1005：往復動ポンプ（二連片）

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1006：往復動ポンプ（三連片）

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1007：ギヤポンプ（縦型）

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1008：ギヤポンプ（横型）

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

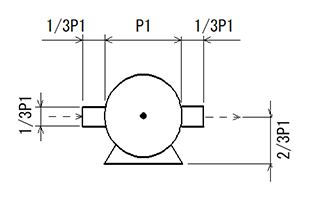

No.1009：真空ポンプ

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1010：ラインポンプ

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

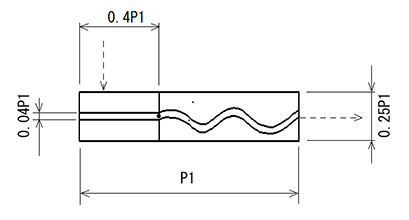

No.1011：スネークポンプ

パラメータ数：1

パラメータ	基準値
P1:SCALE	30
P2:
P3:
P4:

ノズル自動発生：OFF

No.1012：スクリューポンプ

パラメータ数：1

パラメータ	基準値
P1:SCALE	30
P2:
P3:
P4:

ノズル自動発生：OFF

No.1013：エアードポンプ

パラメータ数：4

パラメータ	基準値
P1:WIDTH	5
P2:HEIGHT	12
P3:B-WIDTH	7
P4:RADIUS	10

ノズル自動発生：OFF

No.1014：ポンプ

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1051：遠心式圧縮機

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1052：往復動式圧縮機

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1053：ファン(1)

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1054：ファン(2)

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1055：ルーツ・ブロワ

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1056：ファン

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：OFF

No.1101：固定管板式熱交換器（横型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	40
P3:
P4:

ノズル自動発生：ON

No.1102：固定管板式熱交換器（縦型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	40
P3:
P4:

ノズル自動発生：ON

No.1103：固定管板式熱交換器（角頭型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	40
P3:
P4:

ノズル自動発生：ON

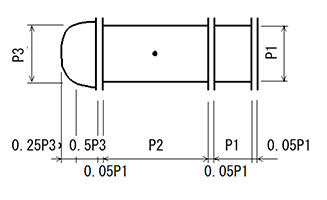

No.1104：遊動頭式熱交換器

パラメータ数：3

パラメータ	基準値
P1:DIA	20
P2:LENGTH	60
P3:HEAD	24
P4:

ノズル自動発生：ON

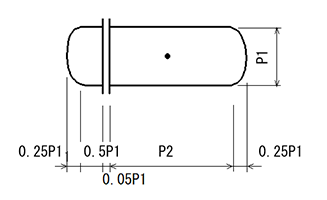

No.1105：Uチューブ式熱交換器

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	50
P3:
P4:

ノズル自動発生：ON

No.1106：ケトル式熱交換器

パラメータ数：3

パラメータ	基準値
P1:DIA	20
P2:LENGTH	70
P3:KETTLE	28
P4:

ノズル自動発生：ON

No.1107：固定管板式熱交換器（液留め付）

パラメータ数：3

パラメータ	基準値
P1:DIA	20
P2:LENGTH	50
P3:SUMP	8
P4:

ノズル自動発生：ON

No.1108：熱交換器(簡略表現)

パラメータ数：1

パラメータ	基準値
P1:SCALE	16
P2:
P3:
P4:

ノズル自動発生：OFF

No.1109：熱交換器（シェル）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	40
P3:
P4:

ノズル自動発生：ON

No.1110：熱交換器（シェル）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	50
P3:
P4:

ノズル自動発生：ON

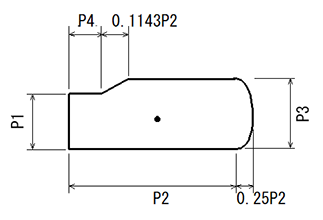

No.1111：熱交換器（シェル）

パラメータ数：4

パラメータ	基準値
P1:DIA	20
P2:LENGTH	70
P3:KETTLE	28
P4:BLENGTH	20

ノズル自動発生：ON

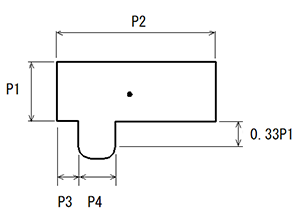

No.1112：熱交換器（シェル）

パラメータ数：4

パラメータ	基準値
P1:DIA	20
P2:LENGTH	50
P3:SUMPPOS	8
P4:SUMPWTD	10

ノズル自動発生：ON

No.1113：熱交換器(簡略表現)

パラメータ数：1

パラメータ	基準値
P1:SCALE	16
P2:
P3:
P4:

ノズル自動発生：OFF

No.1151：二重管式熱交換器（同方向）

パラメータ数：2

パラメータ	基準値
P1:DIA	4
P2:LENGTH	30
P3:
P4:

ノズル自動発生：ON

No.1152：二重管式熱交換器（異方向）

パラメータ数：2

パラメータ	基準値
P1:DIA	4
P2:LENGTH	30
P3:
P4:

ノズル自動発生：ON

No.1153：エアーフィンクーラー

パラメータ数：2

パラメータ	基準値
P1:HEIGHT	25
P2:WIDTH	30
P3:
P4:

ノズル自動発生：ON

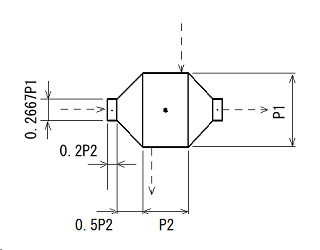

No.1154：フィンチューブ式熱交換器

パラメータ数：2

パラメータ	基準値
P1:HEIGHT	15
P2:WIDTH	10
P3:
P4:

ノズル自動発生：ON

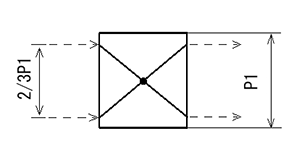

No.1155：プレート式熱交換器

パラメータ数：2

パラメータ	基準値
P1:HEIGHT	18
P2:WIDTH	16
P3:
P4:

ノズル自動発生：ON

No.1156：スパイラル式熱交換器

パラメータ数：2

パラメータ	基準値
P1:HEIGHT	20
P2:WIDTH	16
P3:
P4:

ノズル自動発生：ON

No.1157：コイル・クーラー

パラメータ数：2

パラメータ	基準値
P1:HEIGHT	40
P2:WIDTH	30
P3:
P4:

ノズル自動発生：OFF

No.1201：コーンルーフ型貯槽

パラメータ数：2

パラメータ	基準値
P1:WIDTH	60
P2:HEIGHT	40
P3:
P4:

ノズル自動発生：ON

No.1202：ドームルーフ型貯槽

パラメータ数：2

パラメータ	基準値
P1:WIDTH	60
P2:HEIGH	40
P3:
P4:

ノズル自動発生：ON

No.1203：開放貯槽

パラメータ数：2

パラメータ	基準値
P1:WIDTH	60
P2:HEIGHT	40
P3:
P4:

ノズル自動発生：ON

No.1204：球形貯槽

パラメータ数：2

パラメータ	基準値
P1:WIDTH	50
P2:HEIGHT	60
P3:
P4:

ノズル自動発生：ON

No.1205：横型円筒槽（一般）

パラメータ数：2

パラメータ	基準値
P1:DIA	30
P2:LENGTH	50
P3:
P4:

ノズル自動発生：ON

No.1206：縦型円筒槽（一般）

パラメータ数：2

パラメータ	基準値
P1:DIA	30
P2:LENGTH	50
P3:
P4:

ノズル自動発生：ON

No.1207：横型円筒槽（液留め付）

パラメータ数：3

パラメータ	基準値
P1:WIDTH	30
P2:HEIGHT	50
P3:SUMP	10
P4:

ノズル自動発生：ON

No.1208：角型槽

パラメータ数：2

パラメータ	基準値
P1:WIDTH	60
P2:HEIGHT	40
P3:
P4:

ノズル自動発生：ON

No.1209：縦型円筒槽（平屋根平底）

パラメータ数：2

パラメータ	基準値
P1:DIA	30
P2:LENGTH	50
P3:
P4:

ノズル自動発生：ON

No.1210：縦型円筒槽（平屋根丸底）

パラメータ数：2

パラメータ	基準値
P1:DIA	30
P2:LENGTH	50
P3:
P4:

ノズル自動発生：ON

No.1211：縦型円筒槽（平屋根円錐底）

パラメータ数：2

パラメータ	基準値
P1:DIA	30
P2:LENGTH	50
P3:
P4:

ノズル自動発生：ON

No.1212：縦型円筒槽（丸屋根円錐底）

パラメータ数：2

パラメータ	基準値
P1:DIA	30
P2:LENGTH	50
P3:
P4:

ノズル自動発生：ON

No.1213：縦型円筒槽（平屋根円錐底）（3パラメータ）

パラメータ数：3

パラメータ	基準値
P1:DIA	30
P2:S-HEIGHT	50
P3:C-HEIGHT	20
P4:

ノズル自動発生：ON

No.1214：縦型円筒槽（丸屋根円錐底）（3パラメータ）

パラメータ数：3

パラメータ	基準値
P1:DIA	30
P2:S-HEIGHT	50
P3:C-HEIGHT	20
P4:

ノズル自動発生：ON

No.1215：コーンルーフ型貯槽

パラメータ数：3

パラメータ	基準値
P1:DIA	60
P2:S-HEIGHT	40
P3:C-HEIGHT	10
P4:

ノズル自動発生：ON

No.1251：タワー（標準型）

パラメータ数：2

パラメータ	基準値
P1:DIA	10
P2:HEIGHT	60
P3:
P4:

ノズル自動発生：ON

No.1252：タワー（下部太型）

パラメータ数：4

パラメータ	基準値
P1:DIA	10
P2:HEIGHT	60
P3:B-DIA	14
P4:B-HEIGHT	20

ノズル自動発生：ON

No.1253：タワー（上部太型）

パラメータ数：4

パラメータ	基準値
P1:DIA	10
P2:HEIGHT	60
P3:T-DIA	14
P4:T-HEIGHT	20

ノズル自動発生：ON

No.1301：ホッパ

パラメータ数：3

パラメータ	基準値
P1:WIDTH	40
P2:HEIGHT	40
P3:FLANGE	6
P4:

ノズル自動発生：ON

No.1302：ロータリーバルブ

パラメータ数：1

パラメータ	基準値
P1:FLANGE	6
P2:
P3:
P4:

ノズル自動発生：OFF

No.1303：サイロ

パラメータ数：3

パラメータ	基準値
P1:WIDTH	40
P2:HEIGHT	40
P3:FLANGE	6
P4:

ノズル自動発生：ON

No.1304：サイクロン

パラメータ数：2

パラメータ	基準値
P1:DIA	12
P2:HEIGHT	10
P3:
P4:

ノズル自動発生：ON

No.1305：計量器

パラメータ数：4

パラメータ	基準値
P1:WIDTH	70
P2:HEIGHT	3
P3:GAGE-DIA	10
P4:G-HEIGHT	7

ノズル自動発生：ON

No.1331：バッグフィルター

パラメータ数：2

パラメータ	基準値
P1:DIA	16
P2:HEIGHT	16
P3:
P4:

ノズル自動発生：ON

No.1332：エアーフィルター

パラメータ数：1

パラメータ	基準値
P1:SCALE	20
P2:
P3:
P4:

ノズル自動発生：ON

No.1333：フィルター

パラメータ数：1

パラメータ	基準値
P1:SCALE	20
P2:
P3:
P4:

ノズル自動発生：ON

No.1334：電気集塵機

パラメータ数：2

パラメータ	基準値
P1:LENGTH	20
P2:HEIGHT	20
P3:
P4:

ノズル自動発生：ON

No.1335：ドラムフィルター

パラメータ数：1

パラメータ	基準値
P1:SCALE	12
P2:
P3:
P4:

ノズル自動発生：ON

No.1336：フィルタープレス

パラメータ数：2

パラメータ	基準値
P1:LENGTH	24
P2:HEIGHT	16
P3:
P4:

ノズル自動発生：ON

No.1351：シックナ

パラメータ数：2

パラメータ	基準値
P1:DIA	40
P2:HEIGHT	15
P3:
P4:

ノズル自動発生：ON

No.1352：重力沈降式分離器

パラメータ数：2

パラメータ	基準値
P1:LENGTH	24
P2:HEIGHT	15
P3:
P4:

ノズル自動発生：ON

No.1353：かご型遠心分離器

パラメータ数：2

パラメータ	基準値
P1:DIA	24
P2:HEIGHT	15
P3:
P4:

ノズル自動発生：ON

No.1401：コンベヤ（バケット型）

パラメータ数：2

パラメータ	基準値
P1:LENGTH	50
P2:WIDTH	8
P3:
P4:

ノズル自動発生：OFF

No.1402：コンベヤ（ベルト型）

パラメータ数：2

パラメータ	基準値
P1:LENGTH	50
P2:WIDTH	6
P3:
P4:

ノズル自動発生：OFF

No.1403：コンベヤ（スクリュー型）

パラメータ数：2

パラメータ	基準値
P1:LENGTH	50
P2:WIDTH	6
P3:
P4:

ノズル自動発生：OFF

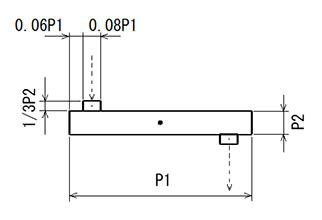

No.1404：コンベヤ（フロー型）

パラメータ数：2

パラメータ	基準値
P1:LENGTH	50
P2:WIDTH	6
P3:
P4:

ノズル自動発生：OFF

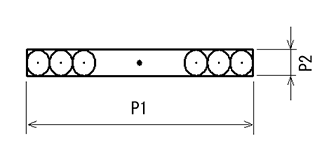

No.1405：コンベヤ（ローラ型）

パラメータ数：2

パラメータ	基準値
P1:LENGTH	50
P2:WIDTH	4
P3:
P4:

ノズル自動発生：OFF

No.1406：ホイスト・レール

パラメータ数：3

パラメータ	基準値
P1:LENGTH	50
P2:WIDTH	6
P3:HEIGHT	22
P4:

ノズル自動発生：OFF

No.1407：ロール（一般）

パラメータ数：2

パラメータ	基準値
P1:T-DIA	12
P2:B-DIA	12
P3:
P4:

ノズル自動発生：OFF

No.1408：ロール（単独）

パラメータ数：1

パラメータ	基準値
P1:SCALE	20
P2:
P3:
P4:

ノズル自動発生：OFF

No.1409：三角表示

パラメータ数：2

パラメータ	基準値
P1:HEIGHT	20
P2:WIDTH	30
P3:
P4:

ノズル自動発生：OFF

No.1410：ローディングアーム

パラメータ数：4

パラメータ	基準値
P1:HEIGHT	65
P2:WIDTH	50
P3:LENGTH	10
P4:B-DIA	5

ノズル自動発生：OFF

No.1501：エジェクタ（横型）

パラメータ数：2

パラメータ	基準値
P1:HEAD	7
P2:LENGTH	15
P3:
P4:

ノズル自動発生：ON

No.1502：エジェクタ（縦型）

パラメータ数：2

パラメータ	基準値
P1:HEAD	7
P2:LENGTH	15
P3:
P4:

ノズル自動発生：ON

No.1503：バロメトリックコンデンサ

パラメータ数：2

パラメータ	基準値
P1:DIA	12
P2:LENGTH	14
P3:
P4:

ノズル自動発生：ON

No.1504：シール　タンク

パラメータ数：2

パラメータ	基準値
P1:WIDTH	20
P2:HEIGHT	15
P3:
P4:

ノズル自動発生：ON

No.1505：ボイラ

パラメータ数：3

パラメータ	基準値
P1:WIDTH	25
P2:HEIGHT	30
P3:DIA	10
P4:

ノズル自動発生：ON

No.1506：加熱炉

パラメータ数：2

パラメータ	基準値
P1:WIDTH	16
P2:HEIGHT	40
P3:
P4:

ノズル自動発生：ON

No.1507：冷水塔

パラメータ数：2

パラメータ	基準値
P1:WIDTH	30
P2:HEIGHT	25
P3:
P4:

ノズル自動発生：ON

No.1508：タービン

パラメータ数：2

パラメータ	基準値
P1:DIA	16
P2:HEIGHT	20
P3:
P4:

ノズル自動発生：ON

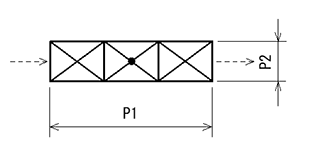

No.1509：スタティックミキサ(1)

パラメータ数：2

パラメータ	基準値
P1:LENGTH	30
P2:HEIGHT	6
P3:
P4:

ノズル自動発生：ON

No.1510：スタティックミキサ(2)

パラメータ数：2

パラメータ	基準値
P1:LENGTH	40
P2:HEIGHT	6
P3:
P4:

ノズル自動発生：ON

No.1511：煙突

パラメータ数：3

パラメータ	基準値
P1:HEIGHT	40
P2:B-DIA	10
P3:T-DIA	5
P4:

ノズル自動発生：OFF

No.1601：撹拌機（単プロペラ型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1602：撹拌機（複プロペラ型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1603：撹拌機（単タービン型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1604：撹拌機（複タービン型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1605：撹拌機（アンカー型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1606：撹拌機（パドル型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1607：撹拌機（スクリュー型）

パラメータ数：2

パラメータ	基準値
P1:DIA	12
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1608：撹拌機（ヘリカル・リボン型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1609：撹拌機（GLパドル型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1610：撹拌機（GLアンカー型）

パラメータ数：2

パラメータ	基準値
P1:DIA	20
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1611：撹拌機（角）*文字は任意で入力

パラメータ数：2

パラメータ	基準値
P1:DIA	10
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF

No.1612：撹拌機（丸）*文字は任意で入力

パラメータ数：2

パラメータ	基準値
P1:DIA	10
P2:LENGTH	45
P3:
P4:

ノズル自動発生：OFF
